Переход к новым координатам


Продолжим рисовать трехмерные фигуры. В предыдущем параграфе вы научились рисовать примитивные трехмерные объекты. Но проблема в том, что они рисуются только в начале координат, т.е. в точке (0,0,0). Для того чтобы изобразить сферу в точке ( x0,y0,z0 ), надо переместить начало координат в эту точку, т.е. надо перейти к новым координатам. Эта процедура довольно распространенная при программировании графики и анимации. Часто, бывает очень удобно, сместить координаты в новую точку и повернуть их на требуемый угол, и ваши расчеты резко упростятся. Конктреный пример мы рассмотрим ниже, когда научимся программировать анимацию. А пока вы узнаете, как переходить к новым координатам. Для перехода к новым координатам в OpenGL есть две функции:

  • glTranslated( Dx,Dy,Dz )
  • glRotated(j,x0,y0,z0 )
  • Первая функция сдвигает начало системы координат на ( Dx,Dy,Dz ). Вторая - поворачивает на угол j против часовой стрелки вокруг вектора (x0,y0,z0). Теперь, стоит сказать еще о двух очень важных функциях:

  • glPushMatrix()
  • glPopMatrix()
  • Они предназначены для сохранения и восстановления текущих координат. Я не стал здесь приводить пример на то, как неудобно переходить от одной системы координат к другой и помнить все ваши переходы. Гораздо удобнее с помощью glPushMatrix() сохранить текущие координаты, потом сдвигаться, вертеться, как вам угодно, а после, вызывом glPopMatrix вернуться к старым координатам. Итак, настало время поэкспериментировать. Создайте новый проект, повторив пункты из раздела . Только назовите его sphere2. Сначала мы рассмотрим сдвиг координат. Вставьте в функцию display следующий код:

    glPushMatrix(); // сохраняем текущие координаты glTranslated(1.4,0,0); // сдвигаемся по оси Х на 1.4 glColor3d(0,1,0); auxSolidSphere(0.5); // рисуем сферу в (1.4,0,0) // в абсолютных координатах glTranslated(1,0,0); // еще раз сдвигаемся glColor3d(0,0,1); auxSolidSphere(0.3); glPopMatrix(); // возвращаемся к старой системе координат glColor3d(1,0,0); auxSolidSphere(0.75); // рисуем сферу в точке (0,0,0) // в абсолютных координатах

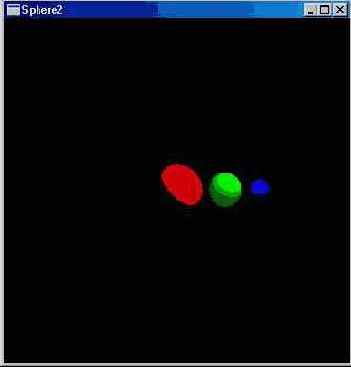

    Теперь, откомпилируйте и запустите вашу программу.
    Меню Build->Execute Sphere.exe


    Исходный файл смотрите . Исполняемый файл .

    В общем-то, из комментариев многое понятно. Обращаю ваше внимание только на два последних вызова auxSolidSphere. Перед вызовом glPopMatrix сфера рисуется в точке (2,0,0), а после, в точке (0,0,0).
