Подготовка отчетов в Crystal Reports
В области Data задаем условие
В области Data задаем условие с помощью раскрывающегося списка On change of, ниже которого можно указать до двух имен полей. В области Show values
указываем имена полей, значения которых будут использоваться для построения диаграммы (рис. 20). Флажок Don’t summarize values устанавливается для отмены автоматического суммирования итогов.

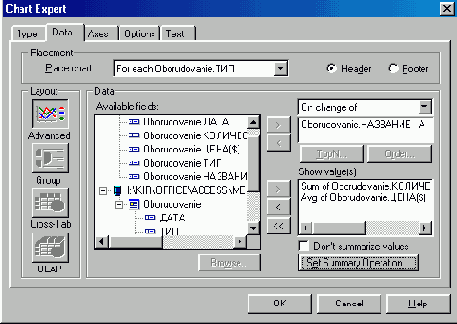

Рис. 20. Выбор полей для построения диаграммы типа Advanced layout
4. На вкладке Axes задаются параметры осей и формат их меток.
5. На вкладке Options — легенда и другие параметры оформления диаграммы.
6. На вкладке Text можно добавить заголовки к различным элементам диаграммы либо использовать установки по умолчанию.
7. Щелчок по кнопке ОК поместит диаграмму в заданную область отчета.
Если отчет содержит итоговые данные (в группах или общие), то на их основе также можно построить диаграмму с вариантом организации данных (Group layout).
Создадим такую диаграмму.
1. Выполним команду Insert — Chart либо щелкнем по кнопке Chart панели инструментов. Открывается окно «Chart Expert».
2. На вкладке Type в списке Chart type
выбираем нужный тип диаграммы, и ее подтип с помощью кнопок, расположенных справа.
3. Переходим на вкладку Data, на которой в области Layout выбираем способ организации диаграммы (Group).
В раскрывающемся списке Place Chart
указываем, в какой области отчета должна появляться диаграмма и как часто (один раз или в каждой группе).
В области Data задаем условие с помощью раскрывающегося списка On change of. С помощью списка Show values
указываем имена вычисляемых полей, значения итогов в которых будут использованы для построения диаграммы (рис. 21).

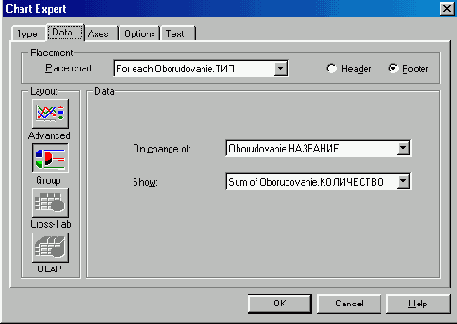

Рис. 21. Выбор полей для построения диаграммы типа Group layout
4. На вкладке Axes задаем параметры осей и формат их меток.
5. На вкладке Options — легенда и другие параметры оформления диаграммы.
6. На вкладке Text можно добавить заголовки к различным элементам диаграммы либо использовать установки по умолчанию.
7. Щелчок по кнопке ОК поместит диаграмму в заданную область отчета.
