Место компилятора в программном обеспечении

Место компилятора в программном обеспечении Компиляторы составляют существенную часть программного обеспечения ЭВМ. Это связано с тем, что языки высокого уровня стали основным средством разработки программ. Сегодня только очень малая часть программного обеспечения, требующая особой эффективности, разрабатывается с помощью ассемблеров. В настоящее время имеет применение довольно много языков программирования. Наряду с традиционными языками, такими, например, как Фортран, широкое распространение получили так называемые "универсальные" языки (Паскаль, Си, Модула-2, Ада и другие), а также некоторые специализированные (например, язык обработки списочных структур Лисп). Кроме того, большое распространение получили языки, связанные с узкими предметными областями, такие, как входные языки пакетов прикладных программ.

Для ряда названных языков имеется довольно много реализаций. Так, на рынке программного обеспечения представлены десятки реализаций языков Паскаля, Модулы-2 или Си для ЭВМ типа IBM PC.

С другой стороны, постоянно растущая потребность в новых компиляторах связана с бурным развитием архитектур ЭВМ. Это развитие идет по различным направлениям. Наряду с возникновением новых архитектур, совершенствуются старые архитектуры как в концептуальном отношении, так и по отдельным, конкретным параметрам. Это можно проиллюстрировать на примере микропроцессора Intel-80X86. Последовательные версии этого микропроцессора 8086, 80186, 80286, 80386, 80486, 80586 отличаются не только техническими характеристиками, но и, что более важно, новыми возможностями и, значит, изменением (расширением) системы команд. Естественно, это требует новых компиляторов (или модификации старых). То же можно сказать о микропроцессорах Motorola 68010, 68020, 68030, 68040.

В рамках традиционных последовательных машин развивается большое число различных направлений архитектур. Примерами могут служить архитектуры CISC, RISC. Такие ведущие фирмы, как Intel, Motorola, Sun, начинают переходить на выпуск машин с RISC- архитектурами. Естественно, для каждой новой системы команд требуется полный набор новых компиляторов с распространенных языков.

Наконец, бурно развиваются различные параллельные архитектуры. Среди них отметим векторные, многопроцессорные, с широким командным словом архитектуры (вариантом которых являются суперскалярные ЭВМ). На рынке уже имеются десятки типов ЭВМ с параллельной архитектурой, начиная от супер-ЭВМ (Cray, CDC и другие), через рабочие станции (например, IBM RS/6000) и кончая персональными компьютерами (например, на основе микропроцессора I-860). Естественно, для каждой из новых машин создаются новые компиляторы для многих языков программирования. Здесь необходимо также отметить, что новые архитектуры требуют разработки совершенно новых подходов к созданию компиляторов, так что наряду с собственно разработкой компиляторов ведется и большая научная работа по созданию новых методов

Структура компилятора

Обобщенная структура компилятора и основные фазы компиляции показаны на рис. 1.1

На начальной фазе лексического анализа входная программа, представляющая собой поток литер, разбивается на лексемы - слова в соответствии с определениями языка. Основными формализмами, лежащим в основе реализации лексических анализаторов, являются конечные автоматы и регулярные выражения. Лексический анализатор может работать в двух основных режимах: либо как подпрограмма, вызываемая синтаксическим анализатором для получения очередной лексемы, либо как полный проход, результатом которого является файл лексем.

В процессе выделения лексем лексический анализатор может как самостоятельно строить таблицы объектов (чисел, строк, идентификаторов и так далее), так и выдавать значения для каждой лексемы при очередном к нему обращении. В этом случае таблицы объектов строятся в последующих фазах (например, в процессе синтаксического анализа).

На этапе лексического анализа обнаруживаются некоторые (простейшие) ошибки (недопустимые символы, неправильная запись чисел, идентификаторов и другие).

Центральная задача синтаксического анализа - разбор структуры программы. Как правило, под структурой понимается дерево, соответствующее разбору в контекстно- свободной грамматике языка. В настоящее время чаще всего используется либо LL(1)-анализ (и его вариант - рекурсивный спуск), либо LR(1)-анализ и его варианты (LR(0), SLR(1), LALR(1) и другие). Рекурсивный спуск чаще используется при ручном программировании синтаксического анализатора, LR(1) - при использовании систем автоматического построения синтаксических анализаторов.

Результатом синтаксического анализа является синтаксическое дерево со ссылками на таблицы объектов. Ошибки, связанные со структурой программы, также обнаруживаются в процессе синтаксического анализа. На этапе контекстного анализа выявляются зависимости между частями программы, которые не могут быть описаны контекстно-свободным синтаксисом. Это, в основном, связи "описание-использование", в частности, анализ типов объектов, анализ областей видимости, соответствие параметров, метки и другие.
В процессе контекстного анализа таблицы объектов пополняются информацией об описаниях (свойствах) объектов.

Основным формализмом, используемым при контекстном анализе, является аппарат атрибутных грамматик. Результатом контекстного анализа является атрибутированное дерево программы. Информация об объектах может быть как рассредоточена в самом дереве, так и сосредоточена в отдельных таблицах объектов. В процессе контекстного анализа также могут быть обнаружены ошибки, связанные с неправильным использованием объектов.

Затем программа может быть переведена во внутреннее представление. Это делается для целей оптимизации и/или удобства генерации кода. Еще одной целью преобразования программы во внутреннее представление является желание иметь переносимый компилятор. Тогда только последняя фаза (генерация кода) является машинно-зависимой. В качестве внутреннего представления может использоваться префиксная или постфиксная запись, ориентированный граф, тройки, четверки и другие способы.

Фаз оптимизации может быть несколько. Оптимизации обычно делят на машинно-зависимые и машинно-независи- мые, локальные и глобальные. Определенная часть машин- но-зависимой оптимизации выполняется на фазе генерации кода. Глобальная оптимизация пытается принять во внимание структуру всей программы, локальная - только небольших ее фрагментов. Глобальная оптимизация основывается на глобальном потоковом анализе, который выполняется на графе программы и представляет по существу преобразование этого графа. При этом могут учитываться такие свойства программы, как межпроцедурный анализ, межмодульный анализ, анализ областей жизни переменных и так далее.

Наконец, генерация кода - последняя фаза трансляции. Результатом ее является либо ассемблерный модуль, либо объектный (или загрузочный) модуль. В процессе генерации кода могут выполняться некоторые локальные оптимизации, такие как распределение регистров, выбор длинных или коротких переходов, учет стоимости команд при выборе конкретной последовательности команд.Для генерации кода разработаны различные методы, такие как таблицы решений, сопоставление образцов, включающее динамическое программирование, различные синтаксические методы. Конечно, те или иные фазы транслятора могут либо отсутствовать совсем, либо объединяться. В простейшем случае однопроходного транслятора нет явной фазы генерации промежуточного представления и оптимизации, остальные фазы объединены в одну, причем нет и явно построенного синтаксического дерева.

увеличить изображение
Рис. 1.1.

Алфавиты, цепочки и языки

Алфавит, или словарь - это конечное множество символов. Для обозначения символов мы будем пользоваться цифрами, латинскими буквами и специальными литерами типа

Пусть V - алфавит. Цепочка в алфавите V - это любая строка конечной длины, составленная из символов алфавита V . Синонимом цепочки являются предложение, строка и слово. Пустая цепочка (обозначается e) - это цепочка, в которую не входит ни один символ.

Конкатенацией цепочек x и y называется цепочка xy. Заметим, что xe = ex = x для любой цепочки x.

Пусть x, y, z - произвольные цепочки в некотором алфавите. Цепочка y называется подцепочкой цепочки xyz. Цепочки x и y называются, соответственно, префиксом и суффиксом цепочки xy. Заметим, что любой префикс или суффикс цепочки является подцепочкой этой цепочки. Кроме того, пустая цепочка является префиксом, суффиксом и подцепочкой для любой цепочки.

Пример 2.1. Для цепочки abbba префиксом является любая цепочка из множества

суффиксом является любая цепочка из множества

подцепочкой является любая цепочка из множества

Длиной цепочки w (обозначается |w|) называется число символов в ней. Например, |abababa| = 7, а |e| = 0. Язык в алфавите V - это некоторое множество цепочек в алфавите V .

Пример 2.2. Пусть дан алфавит V = {a, b}. Вот некоторые языки в алфавите V:

— пустой язык; - язык, содержащий только пустую цепочку (заметим, что и - различные языки) - язык, содержащий цепочки из a и b, длина которых не превосходит 2 - язык, включающий всевозможные цепочки из a и b, содержащие четное число a и четное число b - язык цепочек из a, длины которых представляют собой квадраты натуральных чисел.

Два последних языка содержат бесконечное число цепочек.

Введем обозначение

для множества всех цепочек в алфавите , включая пустую цепочку. Каждый язык в алфавите V является подмножеством . Для обозначения множества всех цепочек в алфавите V , кроме пустой цепочки, будем использовать .

Пример 2.3. Пусть

. Тогда

Введем некоторые операции над языками.

Пусть

и - языки в алфавите V .
Конкатенацией языков и называется язык .

Пусть L - язык в алфавите V . Итерацией языка L называется язык , определяемый следующим образом:

(1)

(2)

(3)

Пример 2.4. Пусть и . Тогда

, и



Большинство языков, представляющих интерес, содержат бесконечное число цепочек. При этом возникают три важных вопроса.

Во-первых, как представить язык (то есть специфицировать входящие в него цепочки)? Если язык содержит только конечное множество цепочек, ответ прост. Можно просто перечислить его цепочки. Если язык бесконечен, необходимо найти для него конечное представление. Это конечное представление, в свою очередь, будет строкой символов над некоторым алфавитом вместе с некоторой интерпретацией, связывающей это представление с языком.

Во-вторых, для любого ли языка существует конечное представление? Можно предположить, что ответ отрицателен. Мы увидим, что множество всех цепочек над алфавитом счетно. Язык - это любое подмножество цепочек. Из теории множеств известно, что множество всех подмножеств счетного множества несчетно. Хотя мы и не дали строгого определения того, что является конечным представлением, интуитивно ясно, что любое разумное определение конечного представления ведет только к счетному множеству конечных представлений, поскольку нужно иметь возможность записать такое конечное представление в виде строки символов конечной длины. Поэтому языков значительно больше, чем конечных представлений.

В-третьих, можно спросить, какова структура тех классов языков, для которых существует конечное представление?

Формальное определение грамматики

Для нас наибольший интерес представляет одна из систем генерации языков - грамматики. Понятие грамматики изначально было формализовано лингвистами при изучении естественных языков. Предполагалось, что это может помочь при их автоматической трансляции. Однако, наилучшие результаты в этом направлении достигнуты при описании не естественных языков, а языков программирования. Примером может служить способ описания синтаксиса языков программирования при помощи БНФ - формы Бэкуса-Наура.

Определение. Грамматика - это четверка G = (N,T,P,S), где

(1) N - алфавит нетерминальных символов;

(2) T - алфавит терминальных символов,

(3) P - конечное множество правил вида

, где

(4)

- начальный знак (или аксиома) грамматики.

Мы будем использовать большие латинские буквы для обозначения нетерминальных символов, малые латинские буквы из начала алфавита для обозначения терминальных символов, малые латинские буквы из конца алфавита для обозначения цепочек из

и, наконец, малые греческие буквы для обозначения цепочек из .

Будем использовать также сокращенную запись

для обозначения группы правил

Определим на множестве

бинарное отношение выводимости следующим образом: если , то для всех . Если , то говорят, что цепочка непосредственно выводима из .

Мы будем использовать также рефлексивно-транзитивное и транзитивное замыкания отношения

, а также его степень (обозначаемые соответственно , и ). Если , то говорят, что цепочка

выводима (нетривиально выводима, выводима за k шагов) из

.

Если

, то существует последовательность шагов

где

где и . Последовательность цепочек в этом случае называют выводом из

Сентенциальной формой грамматики G называется цепочка, выводимая из ее начального символа.

Языком, порождаемым грамматикой G (обозначается L(G)), называется множество всех ее терминальных сентенциальных форм, то есть

Грамматики G1 и G2 называются эквивалентными, если они порождают один и тот же язык, то есть

Пример 2.5. Грамматика G = ({S, B, C}, {a, b, c}, P, S), где

, порождает язык

Действительно, применяем n - 1 раз правило 1 и получаем

, затем один раз правило 2 и получаем , затем n(n - 1)/2 раз правило 3 и получаем .

Затем используем правило 4 и получаем anbBn-1Cn . Затем применяем n - 1 раз правило 5 и получаем anbnCn. Затем применяем правило 6 и n - 1 раз правило 7 и получаем anbncn . Можно показать, что язык L(G) состоит из цепочек только такого вида.

Пример 2.6. Рассмотрим грамматику . Легко видеть, что цепочка , так как существует вывод



Нетрудно показать, что грамматика порождает язык .

Пример 2.7. Рассмотрим грамматику . Нетрудно показать, что грамматика порождает язык

Класс рекурсивных множеств

Теперь можно показать, что класс рекурсивных множеств является собственным подклассом класса рекурсивно перечислимых множеств. То есть существует множество, слова которого могут быть распознаны машиной Тьюринга, которая не останавливается на некоторых словах, не принадлежащих множеству, но не может быть распознано никакой машиной Тьюринга, которая останавливается на всех словах. Примером такого множества является дополнение к L1.

Лемма 2.1. Если множество рекурсивно, то и его дополнение рекурсивно.

Доказательство. Если L - рекурсивное множество,

, то существует Tm допускающая L и гарантированно останавливающаяся. Можно считать, что после допуска Tm не делает больше шагов. Построим Tm1 по Tm, добавив новое состояние q как единственное допускающее состояние Tm1. Правила Tm1 включают все правила Tm, так что Tm1

симулирует Tm. Кроме того, для каждой пары, составленной из недопускающего состояния и ленточного символа Tm, для которых у Tm переход не определен, Tm1 переходит в состояние q и затем останавливается.

Таким образом Tm1 симулирует Tm вплоть до остановки. Если Tm останавливается в одном из допускающих состояний, Tm1 останавливается без допуска. Если Tm останавливается в одном из недопускающих состояний, значит не допускает вход. Тогда Tm1 делает еще один переход в состояние q и допускает. Ясно, что Tm1 допускает T*\L.

Лемма 2.2. Пусть

- нумерация всех слов некоторого конечного алфавита - и T1, T2, ... - нумерация всех машин Тьюринга с ленточными символами, выбранными из некоторого конечного алфавита, включающего -. Пусть допускается . L2 - рекурсивно перечислимое множество, дополнение которого не рекурсивно перечислимо.

Доказательство. Слова L2 допускаются некоторой Tm, работающей следующим образом. Отметим, что Tm не обязательно останавливается на словах не из L2.

Если дано x,Tm перечисляет предложения x1, x2,... пока не найдет xi = x, определяя тем самым, что x - это i-е слово в перечислении.Tm генерирует Tmi и передает управление универсальной машине Тьюринга, которая симулирует Tmi со входом x.Если Tmi останавливается со входом xi и допускает, Tm останавливается и допускает; если Tmi останавливается и отвергает xi, то Tm останавливается и отвергает xi.
Наконец, если Tmi не останавливается, то Tm не останавливается.Таким образом L2 рекурсивно перечислимо, поскольку L2 - это множество допускаемое Tm. Но дополнение к

не может быть рекурсивно перечислимо, поскольку если Tj - машина Тьюринга, допускающая

тогда и только тогда, когда xj не допускается Tmj . Это противоречит утверждению, что - это язык, допускаемый Tj .

Теорема 2.3. Существует рекурсивно перечислимое множество, не являющееся рекурсивным.

Доказательство. Доказательство. По лемме 2.2 L2 - рекурсивно перечислимое множество, дополнение которого не рекурсивно перечислимо. Если бы L2 было рекурсивно, по лемме было бы рекурсивно, и следовательно рекурсивно перечислимо, что противоречит второй половине леммы 2.2.

Линейно-ограниченные автоматы и их связь с контекстно-зависимыми грамматиками

Каждый КЗ-язык является рекурсивным, но обратное не верно. Покажем что существует алгоритм, позволяющий для произвольного КЗ-языка L в алфавите T, и произвольной цепочки

определить, принадлежит ли w языку L.

Теорема 2.6. Каждый контекстно-зависимый язык является рекурсивным языком.

Доказательство. Пусть L - контекстно-зависимый язык. Тогда существует некоторая неукорачивающая грамматика G = (N, T, P, S), порождающая L.

Пусть

. Если n = 0, то есть w = e, то принадлежность проверяется тривиальным образом. Так что будем предполагать, что n > 0.

Определим множество Tm как множество строк

длины не более n таких, что вывод имеет не более m шагов. Ясно, что T0 = {S}.

Легко показать, что Tm можно получить из Tm-1

просматривая, какие строки с длиной, меньшей или равной n можно вывести из строк из Tm-1 применением одного правила, то есть

Если

и для некоторого m. Если из S не выводится u или |u| > n, то u не принадлежит Tm ни для какого m.

Очевидно, что

для всех m > 1. Поскольку Tm зависит только от Tm-1, если Tm = Tm-1, то Tm = Tm+1 = Tm+2 = ... . Процедура будет вычислять T1, T2, T3, . . . пока для некоторого m не окажется Tm = Tm-1. Если w не принадлежит Tm, то не принадлежит и L(G), поскольку для j > m выполнено Tj = Tm. Если то .

Покажем, что существует такое m, что Tm = Tm-1. Поскольку для каждого i > 1 справедливо

, то если , то число элементов в Ti по крайней мере на 1 больше, чем в Ti-1. Пусть . Тогда число строк в длины меньшей или равной n равно . Только эти строки могут быть в любом Ti. Значит, Tm = Tm-1 для некоторого . Таким образом, процедура, вычисляющая Ti для всех до тех пор, пока не будут найдены два равных множества, гарантированно заканчивается, значит, это алгоритм.

Линейно-ограниченный автомат (ЛОА) - это недетерминированная машина Тьюринга с одной лентой, которая никогда не выходит за пределы |w| ячеек, где w - вход. Формально, линейно-ограниченный автомат обозначается как

. Обозначения имеют тот же смысл, что и для машин Тьюринга.
Q - это множество состояний, - множество заключительных состояний, - множество ленточных символов, - множество входных символов, - начальное состояние, D- отображение из Q x ? в подмножество Q x ? x {L, R}.

? содержит два специальных символа, обычно обозначаемых © и $, - левый и правый концевые маркеры, соответственно. Эти символы располагаются сначала по концам входа и их функция - предотвратить переход головки за пределы области, в которой расположен вход.

Конфигурация M и отношение , связывающее две конфигурации, если вторая может быть получена из первой применением D, определяются так же, как и для машин Тьюринга. Конфигурация M обозначается как

(q,A1A2,...,An,i) где -целое от 1 до n. Предположим, что и i > 1

Будем говорить, что



и i < n, будем говорить, что



То есть M печатает A поверх Ai, меняет состояние на p и передвигает головку влево или вправо, но не за пределы области, в которой символы располагались исходно. Как обычно, определим отношение как

и

Если и ,

то

Язык, допускаемый M - это и для некоторого и целого i}.

Будем называть M детерминированным, если D(q, A) содержит не более одного элемента для любых . Не известно, совпадает ли класс множеств, допускаемых детерминированными и недетеминированными ЛОА. Ясно, что любое множество, допускаемое недетерминированным ЛОА, допускается некоторой детерминированной МТ. Однако, число ячеек ленты, требуемой этой МТ, может экспоненциально зависеть от длины входа.

Класс множеств, допускаемых ЛОА, в точности совпадает с классом контекстно - зависимых языков.

Теорема 2.7. Если L - контекстно-зависимый язык, то L допускается ЛОА.

Доказательство. Пусть G = (VN, VT, P, S) - контекстно- зависимая грамматика. Построим ЛОА M такой, что он допускает язык L(G). Не вдаваясь в детали построения M, поскольку он довольно сложен, рассмотрим схему его работы. В качестве ленточных символов будем рассматривать пары В начальной конфигурации лента содержит (@, B), (a1, B), ... (an, B), ($, B), где a1 ... an = w - входная цепочка, n=|w|.


Цепочку символов

n будем называть " первым треком ",

n - " вторым треком ". Первый трек будет содержать входную строку x с концевыми маркерами. Второй трек будет использоваться для вычислений. На первом шаге M помещает символ S в самой левой ячейке второго трека. Затем M выполняет процедуру генерации в соответствии со следующими шагами:

Процедура выбирает подстроку символов из второго трека такую, что .Подстрока заменяется на ?, перемещая, если необходимо, вправо символы справа от . Если эта операция могла бы привести к перемещению символа за правый концевой маркер, ЛОА останавливается.Процедура недетерминированно выбирает перейти на шаг 1 или завершиться.

На выходе из процедуры первый трек все еще содержит строку x, а второй трек содержит строку ? такую, что ЛОА сравнивает символы первого трека с соответствующими символами второго трека. Если сравнение неуспешно, строки символов первого и второго треков не одинаковы и ЛОА останавливается без допуска. Если строки одинаковы, ЛОА останавливается и допускает.

Если , то существует некоторая последовательность шагов, на которой ЛОА строит x на втором треке и допускает вход. Аналогично, для того, чтобы ЛОА допустил x, должна существовать последовательность шагов такая, что x может быть построен на втором треке. Таким образом, должен быть вывод x из S в G.

Отметим схожесть этих рассуждений и рассуждений в случае произвольной грамматики. Тогда промежуточные сентенциальные формы могли иметь длину, произвольно большую по сравнению с длиной входа. Как следствие, требовалась вся мощь машин Тьюринга. В случае контекстно- зависимых грамматик промежуточные сентенциальные формы не могут быть длиннее входа.

Теорема 2.8. Если L допускается ЛОА, то L - контекстно - зависимый язык.

Доказательство. Конструкция КЗГ по ЛОА аналогична конструкции грамматики типа 0, моделирующей машину Тьюринга. Различие заключатся в том, что нетерминалы КЗГ должны указывать не только текущее и исходное содержимое ячеек ленты ЛОА, но и то, является ли ячейка соседней справа или слева с концевым маркером.


Кроме того, состояние ЛОА должно комбинироваться с символом под головкой, поскольку КЗГ не может иметь раздельные символы для концевых маркеров и состояния ЛОА, так как эти символы должны были бы быть заменены на e, когда строка превращается в терминальную.

Теорема 2.9. Существуют рекурсивные множества, не являющиеся контекстно - зависимыми.

Доказательство. Все строки в {0,1}* можно занумеровать. Пусть xi - i-ое слово. Мы можем занумеровать все грамматики типа 0, терминальными символами которых являются 0 и 1. Поскольку имена переменных не важны и каждая грамматика имеет конечное их число, можно предположить, что существует счетное число переменных.

Представим переменные в двоичной кодировке как 01, 011, 0111, 01111 и т.д. Предположим, что 01 всегда является стартовым символом. Кроме того, в этой кодировке терминал 0 будет представляться как 00, а терминал 1 как 001. Символ « » представляется как 0011, а запятая как 00111. Любая грамматика с терминалами 0 и 1 может быть представлена строкой правил, использующей стрелку (0011) для разделения левой и правой частей, и запятой (00111) для разделения правил. Строки, представляющие символы, используемые в правилах, - это 00, 001 и 01i для i = 1, 2, ... Множество используемых переменных определяется неявно правилами.

Отметим, что не все строки из 0 и 1 представляют грамматики, и не обязательно КЗГ. Однако, по данной строке легко можно сказать, представляет ли она КЗГ. i- ю грамматику можно найти, генерируя двоичные строки в описанном порядке пока не сгенерируется i-я строка, являющаяся КЗГ. Поскольку имеется бесконечное число КЗГ, их можно занумеровать в некотором порядке G1, G2, ...

Определим L = {xi|xi L(Gi)}. L рекурсивно. По строке xi легко можно определить i и затем определить Gi. По теореме 2.6. имеется алгоритм, определяющий для xi принадлежит ли он L(Gi), поскольку Gi КЗГ. Таким образом имеется алгоритм для определения для любого x принадлежит ли он G.

Покажем теперь, что L не генерируется никакой КЗ-грамматикой.


Предположим, что L генерируется КЗ- грамматикой Gi. Во-первых, предположим, что . Поскольку . Но тогда по определению xi L(Gi) - противоречие. Таким образом предположим, что xi L. Поскольку L(Gi) = L, xi L(Gi). Но тогда по определению - снова противоречие. Из чего можно заключить, что L не генерируется Gi. Поскольку приведенный выше аргумент справедлив для каждой КЗ- грамматики Gi в перечислении, и поскольку перечисление содержит все КЗ-грамматики, можно заключить, что L не КЗ-язык. Поэтому L - рекурсивное множество, не являющееся контекстно-зависимым.

Машины Тьюринга

Формально машина Тьюринга (Tm) - это

, где

Q - конечное множество состояний;

- множество заключительных состояний;

- множество допустимых ленточных символов; один из них, обычно обозначаемый B, - пустой символ

- множество входных символов, подмножество \Gamma, не включающее B,

D функция переходов, отображение из

для некоторых аргументов функция D может быть не определена.

- начальное состояние.

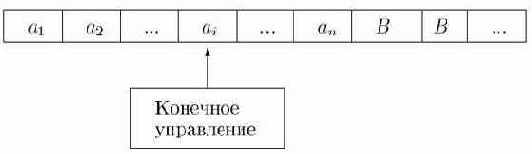

Рис. 2.2.  Машина Тьюринга

Так определенная машина Тьюринга называется детерминированной. Недетерминированная машина Тьюринга для каждой пары

может иметь несколько возможных переходов. В начале n ячеек ленты содержат вход , остальная часть ленты содержит пустые символы. Обозначим конфигурацию машины Тьюринга как , где - текущее состояние, i - выделенный элемент строки, "положение головки" , w - текущее содержимое занятого участка ленты. Если головка сдвигается с ячейки, машина должна записать в нее символ, так что лента всегда состоит из участка, состоящего из конечного числа непустых символов и бесконечного количества пустых символов.

Шаг Tm определим следующим образом.

Пусть (q, A1, A2, ... An, i) - конфигурация Tm,

где

.

Если

и D(q, Ai) = (p, A, R)

(R от англ. Right), то

и)

То есть Tm печатает символ A и передвигается вправо.

Если

и

(L от англ. Left), то если i = n, то допустимо A = B и

Tm печатает A и передвигается влево, но не за конец ленты.

Если i = n + 1, головка просматривает пустой символ B.

Если D(q, B) = (p, A, R), то

и

Если D(q, B) = (p, A, L), то допустимо A=B и

Если две конфигурации связаны отношением

, то мы говорим, что вторая получается из первой за один шаг. Если вторая получается из первой за конечное, включая ноль, число шагов, то такое отношение будем обозначать .

Язык, допускаемый Tm, это множество таких слов из T*, которые будучи расположены в левом конце ленты переводят Tm из начального состояния q0 с начальным положением головки в самом левом конце ленты в конечное состояние. Формально, язык, допускаемй Tm, это

Если Tm распознает L, то Tm останавливается, то есть не имеет переходов после того, как слово допущено. Однако, если слово не допущено, возможно, что Tm не останавливается.

Язык, допускаемый некоторой Tm, называется рекурсивно перечислимым. Если Tm останавливается на всех входах, то говорят, что Tm задает алгоритм и язык называется рекурсивным.

Существует машина Тьюринга, которая по некоторому описанию произвольной Tm и кодированию слова x моделирует поведение Tm со входом x. Такая машина Тьюринга называется универсальной машиной Тьюринга.

Неразрешимость проблемы останова

Проблема останова для машины Тьюринга формулируется следующим образом: можно ли определить по данной машине Тьюринга в произвольной конфигурации со строкой конечной длины непустых символов на ленте остановится ли она? Говорят, что эта проблема рекурсивно неразрешима, что означает, что не существует алгоритма, который для любой Tm в произвольной конфигурации определял бы остановится ли в конце концов Tm.

Перенумеруем все машины Тьюринга и все возможные входы над алфавитом

. Рассмотрим язык

L1={xi|xi не допускается Ti}

Ясно, что

не допускается никакой Tm. Допустим, что это не так. Пусть допускается Tj . Тогда тогда и только тогда, когда не допускается . Но поскольку

допускает

тогда и только тогда, когда допускается , - противоречие. Так что - не является рекурсивно перечислимым множеством.

Представление языков

Процедура - это конечная последовательность инструкций, которые могут быть механически выполнены. Примером может служить машинная программа. Процедура, которая всегда заканчивается, называется алгоритмом.

Один из способов представления языка - дать алгоритм, определяющий, принадлежит ли цепочка языку. Более общий способ состоит в том, чтобы дать процедуру, которая останавливается с ответом "да" для цепочек, принадлежащих языку, и либо останавливается с ответом "нет", либо вообще не останавливается для цепочек, не принадлежащих языку. Говорят, что такая процедура или алгоритм распознает язык.

Такой метод представляет язык с точки зрения распознавания. Язык можно также представить методом порождения. А именно, можно дать процедуру, которая систематически порождает в определ_нном порядке цепочки языка.

Если мы можем распознать цепочки языка над алфавитом V либо с помощью процедуры, либо с помощью алгоритма, то мы можем и генерировать язык, поскольку мы можем систематически генерировать все цепочки из

, проверять каждую цепочку на принадлежность языку и выдавать список только цепочек языка. Но если процедура не всегда заканчивается при проверке цепочки, мы не сдвинемся дальше первой цепочки, на которой процедура не заканчивается. Эту проблему можно обойти, организовав проверку таким образом, чтобы процедура никогда не продолжала проверять одну цепочку бесконечно. Для этого введем следующую конструкцию.

Предположим, что V имеет p символов. Мы можем рассматривать цепочки из

как числа, представленные в базисе p, плюс пустая цепочка e. Можно занумеровать цепочки в порядке возрастания длины и в "числовом" порядке для цепочек одинаковой длины. Такая нумерация для цепочек языка приведена на рис. 2.1, а.

Пусть P - процедура для проверки принадлежности цепочки языку L. Предположим, что P может быть представлена дискретными шагами, так что имеет смысл говорить об i-ом шаге процедуры для любой данной цепочки. Прежде чем дать процедуру перечисления цепочек языка L, дадим процедуру нумерации пар положительных чисел.

Все упорядоченные пары положительных чисел (x, y) можно отобразить на множество положительных чисел следующей формулой:

z = (x + y - 1)(x + y - 2)/2 + y

Пары целых положительных чисел можно упорядочить в соответствии со значением z (рис. 2.1, б).

что язык распознается машиной Тьюринга

Докажем, что язык распознается машиной Тьюринга тогда и только тогда, когда он генерируется грамматикой типа 0. Для доказательства части "если" мы построим недетерминированную машину Тьюринга, которая будет Связь машин Тьюринга и грамматик типа 0 35 недетерминированно выбирать выводы в грамматике и смотреть, является ли вывод входом. Если да, машина допускает вход.

Для доказательства части "только если" мы построим грамматику, которая недетерминированно генерирует представления терминальной строки и затем симулирует машину Тьюринга на этой строке. Если строка допускается некоторой Tm, строка конвертируется в терминальные символы, которые она представляет.

Теорема 2.4. Если L генерируется грамматикой типа 0, то L распознается машиной Тьюринга.

Доказательство. Пусть - грамматика типа 0 и L = L(G). Опишем неформально недетерминированную машину Тьюринга Tm, допускающую L.



где

Предполагается, что последние три символа не входят в .

Вначале Tm содержит на входной ленте . Tm вставляет # перед w, сдвигая все символы w на одну ячейку вправо, и #S# после w, так что содержимым ленты становится #w#S#.

Теперь Tm недетерминированно симулирует вывод в G, начиная с S. Каждая сентенциальная форма вывода появляется по порядку между последними двумя #. Если некоторый выбор переходов ведет к терминальной строке, она сравнивается с w. Если они совпадают, Tm допускает.

Формально, пусть Tm имеет на ленте #w#A1A2...Ak#. Tm передвигает недетерминированно головку по A1A2...Ak, выбирая позицию i и константу r между 1 и максимальной длиной левой части любого правила вывода в P. Затем Tm проверяет подстроки AiAi+1...Ai+r-1. Если AiAi+1...Ai+r-1

- левая часть некоторого правила вывода из P, она может быть заменена на правую часть. Tm может сдвинуть Ai+rAi+r+1...Ak# либо влево, либо вправо, освобождая или заполняя место, если правая часть имеет длину, отличную от r.

Из этой простой симуляции выводов в G видно, что Tm печатает на ленте строку вида в точности, если . Если y = w, Tm допускает L.



Теорема 2.5. Если L распознается некоторой машиной Тьюринга,то L генерируется грамматикой типа 0.

Доказательство. Пусть допускает L. Построим грамматику G, которая недерминированно генерирует две копии представления некоторого слова из

и затем симулирует поведение Tm на одной из копий. Если Tm допускает слово, то G трансформирует вторую копию в терминальную строку. Если Tm не допускает L, то вывод никогда не приводит к терминальной строке.

Формально, пусть

, где

Продукции таковы:

для каждого для каждого и каждого и такого, что для каждого C, J, I из , a и b для каждого

Используя правила 1 и 2



где для некоторого

Предположим, что Tm допускает строку a1a2 ... an. Тогда для некоторого m Tm использует не более, чем m ячеек справа от входа. Используя правило 3, затем правило 4 m раз, и наконец, правило 5, имеем



Начиная с этого момента могут быть использованы только правила 6 и 7, пока не сгенерируется допускающее состояние. Отметим, что первые компоненты ленточных символов в никогда не меняются. Индукцией по числу шагов Tm можно показать, что если

, то





где a1, a2, ... an принадлежат , an+1 = an+2 = ... an+m = e,

X1 X2, ...Xn+m принадлежат и XS+1=XS+2=...Xn+m=B

Предположение индукции тривиально для нуля шагов. Предположим, что оно справедливо для k - 1 шагов. Пусть



за k шагов. По предположению индукции



Пусть E = L, если j2 = j1 - 1 и E = R, если j2 = j1 + 1. В этом случае D(q1, Xj1 ) = (q2, Yj1, E).

По правилам 6 или 7





в зависимости от того, равно ли E значению R или L.

Теперь Xi = Yi для всех .

Таким образом,



что доказывает предположение индукции.

По правилу 8, если , легко показать, что



Таким образом, G может генерировать a1a2 ... an, если a1a2 ... an допускается Tm. Таким образом, L(G) включает все слова, допускаемые Tm. Для завершения доказательства необходимо показать, что все слова из L(G) допускаются Tm. Индукцией доказывается, что только если w допускается Tm.

Типы грамматик и их свойства

Рассмотрим классификацию грамматик (предложенную Н.Хомским), основанную на виде их правил.

Определение. Пусть дана грамматика G = (N, T, P, S). Тогда

(1) если правила грамматики не удовлетворяют никаким ограничениям, то ее называют грамматикой типа 0, или грамматикой без ограничений.

(2) если

каждое правило грамматики, кроме

, имеет вид , где , ив том случае, когда , символ S не встречается в правых частях правил, то грамматику называют грамматикой типа 1, или неукорачивающей или контекстно-зависимой (КЗ- грамматикой) или контекстно - чувствительной (КЧ- грамматикой).

(3) если каждое правило грамматики имеет вид

, где , то ее называют грамматикой типа 2, или контекстно-свободной (КС-грамматикой).

(4) если каждое правило грамматики имеет вид либо

, либо , где то ее называют грамматикой типа 3, или праволинейной.

Легко видеть, что грамматика в примере 2.5 - неукорачивающая, в примере 2.6 - контекстно-свободная, в примере 2.7 - праволинейная.

Язык, порождаемый грамматикой типа i, называют языком типа i. Язык типа 0 называют также языком без ограничений, язык типа 1 - контекстно-зависимым (КЗ), язык типа 2 - контекстно-свободным (КС), язык типа 3 - праволинейным.

Конечные автоматы

Регулярные выражения, введенные ранее, служат для описания регулярных множеств. Для распознавания регулярных множеств служат конечные автоматы. Недетерминированный конечный автомат (НКА) - по определению есть пятерка M = (Q, T, D, q0, F), где

Q - конечное множество состояний,T - конечное множество допустимых входных символов (входной алфавит),D - функция переходов (отображающая множество

во множество подмножеств множества Q), определяющая поведение управляющего устройства, - начальное состояние управляющего устройства, - множество заключительных состояний.

Работа конечного автомата представляет собой некоторую последовательность шагов, или тактов. Такт определяется текущим состоянием управляющего устройства и входным символом, обозреваемым в данный момент входной головкой. Сам шаг состоит из изменения состояния и, возможно, сдвига входной головки на одну ячейку вправо (рис. 3.2.).

Недетерминизм автомата заключается в том, что, во- первых, находясь в некотором состоянии и обозревая текущий символ, автомат может перейти в одно из, вообще говоря, нескольких возможных состояний, и во-вторых, автомат может делать переходы по e.

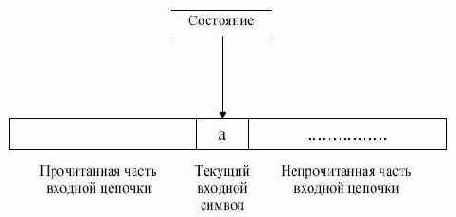

Рис. 3.2.

Пусть M = (Q, T, D, q0, F) - НКА. Конфигурацией автомата M называется пара

, где q - текущее состояние управляющего устройства, а w - цепочка символов на входной ленте, состоящая из символа под головкой и всех символов справа от него. Конфигурация (q0, w) называется начальной, а конфигурация (q, e), где - заключительной (или допускающей). Тактом автомата M называется бинарное отношение , определенное на конфигурациях M следующим образом: если , где для всех .

Будем обозначать символом

транзитивное (реф- лексивно-транзитивное) замыкание отношения . Будем говорить, что автомат M допускает цепочку w, если для некоторого . Языком, допускаемым, (распознаваемым, определяемым) автоматом M, (обозначается L(M)), называется множество входных цепочек, допускаемых автоматом M. То есть,

Важным частным случаем недетерминированного конечного автомата является детерминированный конечный автомат, который на каждом такте работы имеет возможность перейти не более чем в одно состояние и не может делать переходы по e.

Пусть M = (Q, T, D, q0, F) - НКА. Будем называть M детерминированным конечным автоматом (ДКА), если выполнены следующие два условия:

D(q, e) = , для любого , иD(q, a) содержит не более одного элемента для любых и .

Так как функция переходов ДКА содержит не более одного элемента для любой пары аргументов, для ДКА мы будем пользоваться записью D(q, a)=p вместо D(q, a)={p}.

Конечный автомат может быть изображен графически в виде диаграммы, представляющей собой ориентированный граф, в котором каждому состоянию соответствует вершина, а дуга, помеченная символом соединяет две вершины p и q, если . На диаграмме выделяются начальное и заключительные состояния (в примерах ниже, соответственно, входящей стрелкой и двойным контуром).

Пример 3.3. Пусть L = L(r), где r = (a|b)*a(a|b)(a|b).

Недетерминированный конечный автомат M, допускающий язык L:

M = {{1, 2, 3, 4}, {a, b}, D, 1, {4}},

где функция переходов D определяется так:

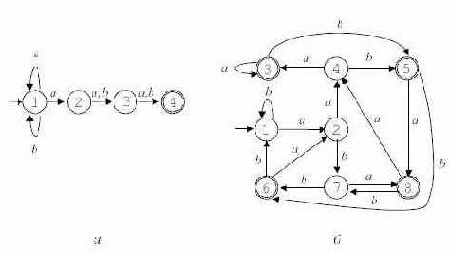

Диаграмма автомата приведена на рис. 3.3 а.Детерминированный конечный автомат M, допускающий язык L:

M = {{1, 2, 3, 4, 5, 6, 7, 8}, {a, b}, D, 1, {3, 5, 6, 8}}

где функция переходов D определяется так:



Диаграмма автомата приведена на рис. 3.3 б.




Рис. 3.3.

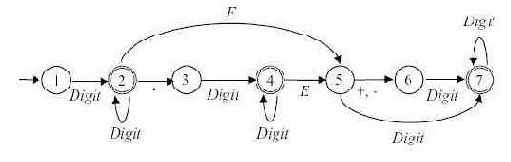

Пример 3.4. Диаграмма автомата, допускающего множество чисел в десятичной записи, приведена на рис. 3.4.


Рис. 3.4.

Пример 3.5. Анализ цепочек.

При анализе цепочки w = ababa автомат из примера рис. 3.3, а, может сделать следующую последовательность тактов:

Состояние 4 является заключительным, отсюда, цепочка w допускается этим автоматом.При анализе цепочки w = ababab автомат из примера рис. 3.3, б, должен сделать следующую последовательность тактов:

Так как состояние 7 не является заключительным, цепочка w не допускается этим автоматом.

Конструктор лексических анализаторов LEX

Для автоматизации разработки ЛА было создано довольно много средств. Как правило, входным языком для них служат или праволинейные грамматики, или язык регулярных выражений. Одной из наиболее распространенных систем является LEX, работающий с расширенными регулярными выражениями. LEX-программа состоит из трех частей:

Объявления %% Правила трансляции %%

Вспомогательные подпрограммы Секция объявлений включает объявления переменных, констант и определения регулярных выражений. При определении регулярных выражений могут использоваться следующие конструкции:

[abc]	- либо a, либо b, либо c,
[a-z]	- диапазон символов,
R*	- 0 или более повторений регулярного выражения R,
R+	- 1 или более повторений регулярного выражения R,
R1/R2	- R1, если за ним следует R2,
R1|R2	- либо R1, либо R2,
R?	- если есть R, выбрать его,
R$	- выбрать R, если оно последнее в строке,
^R	- выбрать R, если оно первое в строке,
[^R]	- дополнение к R,
R{n,m}	- повторение R от n до m раз,
{имя}	- именованное регулярное выражение,
(R)	- группировка.

Правила трансляции LEX-программ имеют вид

p_1 { действие_1 } p_2 { действие_2 } ................ p_n { действие_n }

где p_i - регулярное выражение, а действие_i - фрагмент программы, описывающий, какое действие должен сделать ЛА, когда образец p_i сопоставляется лексеме. В LEX действия записываются на Си.

Третья секция содержит вспомогательные процедуры, необходимые для действий. Эти процедуры могут транслироваться раздельно и загружаться с ЛА.

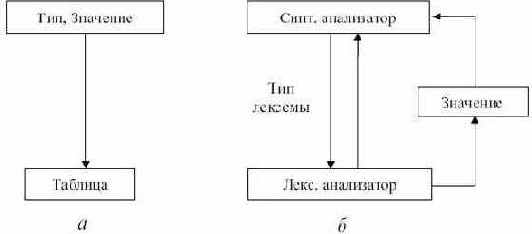

ЛА, сгенерированный LEX, взаимодействует с синтаксическим анализатором следующим образом. При вызове его синтаксическим анализатором ЛА посимвольно читает остаток входа, пока не находит самый длинный префикс, который может быть сопоставлен одному из регулярных выражений p_i. Затем он выполняет действие_i. Как правило, действие_i возвращает управление синтаксическому анализатору. Если это не так, то есть в соответствующем действии нет возврата, то ЛА продолжает поиск лексем до тех пор, пока действие не вернет управление синтаксическому анализатору.
Повторный поиск лексем вплоть до явной передачи управления позволяет ЛА правильно обрабатывать пробелы и комментарии.

Синтаксическому анализатору ЛА возвращает единственное значение - тип лексемы. Для передачи информации о типе лексемы используется глобальная переменная yylval. Текстовое представление выделенной лексемы хранится в переменной yytext, а ее длина в переменной yylen.

Пример 3.11. LEX-программа для ЛА, обрабатывающего идентификаторы, числа, ключевые слова if, then, else и знаки логических операций.

%{ /*определения констант LT,LE,EQ,NE,GT, GE,IF,THEN,ELSE,ID,NUMBER,RELOP, например, через DEFINE или скалярный тип*/ %} /*регулярные определения*/ delim [ \t\n] ws {delim}+ letter [A-Za-z] digit [0-9] id {letter}({letter}|{digit})* number {digit}+(\.{digit}+)?,(E[+\-]?;,{digit}+)?;, %% {ws} {/* действий и возврата нет */} if {return(IF),} then {return(THEN),} else {return(ELSE),} {id} {yylval=install_id(), return(ID),} {number} {yylval=install_num(), return(NUMBER),} "<" {yylval=LT, return(RELOP),} "<=" {yylval=LE, return(RELOP),} "=" {yylval=EQ, return(RELOP),} "<>" {yylval=NE, return(RELOP),} ">" {yylval=GT, return(RELOP),} ">=" {yylval=GE, return(RELOP),} %% install_id() {/*подпрограмма, которая помещает лексему, на первый символ которой указывает yytext, длина которой равна yylen, в таблицу символов и возвращает указатель на нее*/ } install_num() {/*аналогичная подпрограмма для размещения лексемы числа*/ }

В разделе объявлений, заключенном в скобки %{ и %}, перечислены константы, используемые правилами трансляции. Все, что заключено в эти скобки, непосредственно копируется в программу ЛА lex.yy.c и не рассматривается как часть регулярных определений или правил трансляции. То же касается и вспомогательных подпрограмм третьей секции. В данном примере это подпрограммы install_id и install_num.

В секцию определений входят также некоторые регулярные определения. Каждое такое определение состоит из имени и регулярного выражения, обозначаемого этим именем.


Например, первое определенное имя - это delim. Оно обозначает класс символов { \t\n\}, то есть любой из трех символов: пробел, табуляция или новая строка. Второе определение - разделитель, обозначаемый именем ws. Разделитель - это любая последовательность одного или более символов-разделителей. Слово delim должно быть заключено в скобки, чтобы отличить его от образца, состоящего из пяти символов delim.

В определении letter используется класс символов. Сокращение [A-Za-z] означает любую из прописных букв от A до Z или строчных букв от a до z. В пятом определении для id для группировки используются скобки, являющиеся метасимволами LEX. Аналогично, вертикальная черта - метасимвол LEX, обозначающий объединение.

В последнем регулярном определении number символ "+" используется как метасимвол "одно или более вхождений", символ "?" как метасимвол "ноль или одно вхождение". Обратная черта используется для того, чтобы придать обычный смысл символу, использующемуся в LEX как метасимвол. В частности, десятичная точка в определении number обозначается как "\", поскольку точка сама по себе представляет класс, состоящий из всех символов, за исключением символа новой строки. В классe символов [+\] обратная черта перед минусом стоит потому, что знак минус используется как символ диапазона, как в [A-Z].

Если символ имеет смысл метасимвола, то придать ему обычный смысл можно и по-другому, заключив его в кавычки. Так, в секции правил трансляции шесть операций отношения заключены в кавычки.

Рассмотрим правила трансляции, следующие за первым %%. Согласно первому правилу, если обнаружено ws, то есть максимальная последовательность пробелов, табуляций и новых строк, никаких действий не производится. В частности, не осуществляется возврат в синтаксический анализатор.

Согласно второму правилу, если обнаружена последовательность букв "if", нужно вернуть значение IF, которое определено как целая константа, понимаемая синтаксическим анализатором как лексема "if".


Аналогично обрабатываются ключевые слова "then" и "else" в двух следущих правилах.

В действии, связанном с правилом для id, два оператора. Переменной yylval присваивается значение, возвращаемое процедурой install_id. Переменная yyl- val определена в программе lex.yy.c, выходе LEX, и она доступна синтаксическому анализатору. yylval хранит возвращаемое лексическое значение, поскольку второй оператор в действии, return(ID), может только возвратить код класса лексем. Функция install_id заносит идентификаторы в таблицу символов.

Аналогично обрабатываются числа в следующем правиле. В последних шести правилах yylval используется для возврата кода операции отношения, возвращаемое же функцией значение - это код лексемы relop.

Если, например, в текущий момент ЛА обрабатывает лексему "if", то этой лексеме соответствуют два образца: "if" и {id} и более длинной строки, соответствующей образцу, нет. Поскольку образец "if" предшествует образцу для идентификатора, конфликт разрешается в пользу ключевого слова. Такая стратегия разрешения конфликтов позволяет легко резервировать ключевые слова.

Если на входе встречается "<=", то первому символу соответствует образец <, но это не самый длинный образец, который соответствует префиксу входа. Стратегия выбора самого длинного префикса легко разрешает такого рода конфликты.

Лексический анализ

Основная задача лексического анализа - разбить входной текст, состоящий из последовательности одиночных символов, на последовательность слов, или лексем, то есть выделить эти слова из непрерывной последовательности символов. Все символы входной последовательности с этой точки зрения разделяются на символы, принадлежащие каким-либо лексемам, и символы, разделяющие лексемы (разделители). В некоторых случаях между лексемами может и не быть разделителей. С другой стороны, в некоторых языках лексемы могут содержать незначащие символы (например, символ пробела в Фортране). В Си разделительное значение символов-разделителей может блокироваться ("\" в конце строки внутри "...").

Обычно все лексемы делятся на классы. Примерами таких классов являются числа (целые, восьмеричные, шестнадцатиричные, действительные и т.д.), идентификаторы, строки. Отдельно выделяются ключевые слова и символы пунктуации (иногда их называют символы-ограничители). Как правило, ключевые слова - это некоторое конечное подмножество идентификаторов. В некоторых языках (например, ПЛ/1) смысл лексемы может зависеть от ее контекста и невозможно провести лексический анализ в отрыве от синтаксического.

Для осуществления двух дальнейших фаз анализа лексический анализатор выдает информацию двух типов: для синтаксического анализатора, работающего вслед за лексическим, существенна информация о последовательности классов лексем, ограничителей и ключевых слов, а для контекстного анализатора, работающего вслед за синтаксическим, существенна информация о конкретных значениях отдельных лексем (идентификаторов, чисел и т.д.).

Таким образом, общая схема работы лексического анализатора такова. Сначала выделяется отдельная лексема (при этом, возможно, используются символы- разделители). Ключевые слова распознаются явным выделением непосредственно из текста, либо сначала выделяется идентификатор, а затем делается проверка на принадлежность его множеству ключевых слов.

Если выделенная лексема является ограничителем, то этот ограничитель (точнее, некоторый его признак) выдается как результат лексического анализа.
Если выделенная лексема является ключевым словом, то выдается признак соответствующего ключевого слова. Если выделенная лексема является идентификатором - выдается признак идентификатора, а сам идентификатор сохраняется отдельно. Наконец, если выделенная лексема принадлежит какому-либо из других классов лексем (например, лексема представляет собой число, строку и т.д.), то выдается признак соответствующего класса, а значение лексемы сохраняется отдельно.

Лексический анализатор может быть как самостоятельной фазой трансляции, так и подпрограммой, работающей по принципу "дай лексему". В первом случае (рис. 3.1, а) выходом анализатора является файл лексем, во втором - (рис. 3.1., б) лексема выдается при каждом обращении к анализатору (при этом, как правило, признак класса лексемы возвращается как результат функции "лексический анализатор", а значение лексемы передается через глобальную переменную). С точки зрения обработки значений лексем, анализатор может либо просто выдавать значение каждой лексемы, при этом построение таблиц объектов (идентификаторов, строк, чисел и т.д.) переносится на более поздние фазы, либо он может самостоятельно строить таблицы объектов. В этом случае в качестве значения лексемы выдается указатель на вход в соответствующую таблицу.

Рис. 3.1.

Работа лексического анализатора задается некоторым конечным автоматом. Однако, непосредственное описание конечного автомата неудобно с практической точки зрения. Поэтому для задания лексического анализатора, как правило, используется либо регулярное выражение, либо праволинейная грамматика. Все три формализма (конечных автоматов, регулярных выражений и праволинейных грамматик) имеют одинаковую выразительную мощность. В частности, по регулярному выражению или праволинейной грамматике можно сконструировать конечный автомат, распознающий тот же язык.

Построение детерминированного конечного автомата по недетерминированному

Рассмотрим алгоритм построения по недетерминированному конечному автомату детерминированного конечного автомата, допускающего тот же язык.

Алгоритм 3.2. Построение детерминированного конечного автомата по недетерминированному.

Вход. НКА M = (Q, T, D, q0, F).

Выход. ДКА

.

Метод. Каждое состояние результирующего ДКА - это некоторое множество состояний исходного НКА.

В алгоритме будут использоваться следующие функции:

- множество состояний НКА, достижимых из состояний, входящих в R, посредством только переходов по e, то есть множество

- множество состояний НКА, в которые есть переход на входе a для состояний из R, то есть множество

Вначале Q' и D' пусты. Выполнить шаги 1-4:

(1) Определить

.

(2) Добавить

в Q' как непомеченное состояние

(3) Выполнить следующую процедуру:

(4) Определить

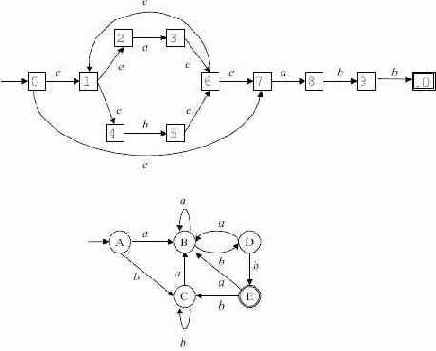

Пример 3.6. Результат применения алгоритма 3.2 приведен на рис. 3.10.

Рис. 3.10.

Приведем теперь алгоритм построения по регулярному выражению детерминированного конечного автомата, допускающего тот же язык [?].

Пусть дано регулярное выражение r в алфавите T. К регулярному выражению r добавим маркер конца: (r)#. Такое регулярное выражение будем называть пополненным. В процессе своей работы алгоритм будет использовать пополненное регулярное выражение.

Алгоритм будет оперировать с синтаксическим деревом для пополненного регулярного выражения (r)# , каждый лист которого помечен символом

, а каждая внутренняя вершина помечена знаком одной из операций: • (конкатенация), | (объединение), * (итерация).

Каждому листу дерева (кроме e-листьев) присвоим уникальный номер, называемый позицией, и будем использовать его, с одной стороны, для ссылки на лист в дереве, и, с другой стороны, для ссылки на символ, соответствующий этому листу. Заметим, что если некоторый символ используется в регулярном выражении несколько раз, он имеет несколько позиций.

Обойдем дерево T снизу-вверх слева-направо и вычислим четыре функции: nullable,firstpos, lastpos и followpos. Три первые функции - nullable, firstpos и lastpos - определены на узлах дерева, а followpos - на множестве позиций. Значением всех функций, кроме nullable, является множество позиций. Функция followpos вычисляется через три остальные функции.

Функция firstpos(n) для каждого узла n синтаксического дерева регулярного выражения дает множество позиций, которые соответствуют первым символам в подцепочках, генерируемых подвыражением с вершиной в n. Аналогично, lastpos(n) дает множество позиций, которым соответствуют последние символы в подцепочках, генерируемых подвыражениями с вершиной n. Для узла n, поддеревья которого (то есть деревья, у которых узел n является корнем) могут породить пустое слово, определим nullable(n)=true, а для остальных узлов nullable(n)=false.

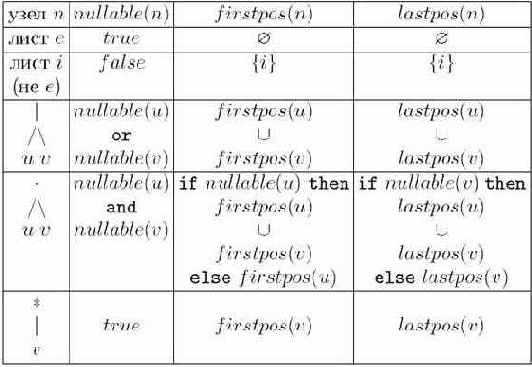

Таблица для вычисления функций nullable, firstpos и lastpos приведена на рис. 3.11.

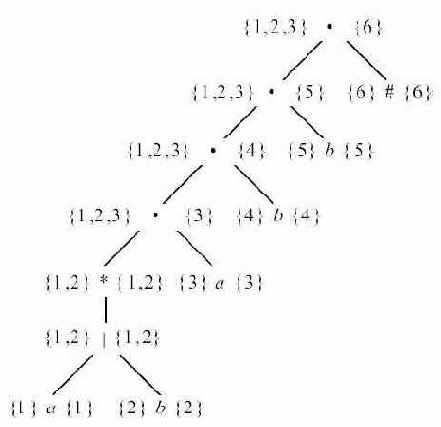

Пример 3.7. На рис. 3.12 приведено cинтаксическое дерево для пополненного регулярного выражения (a|b)*abb# с результатом вычисления функций firstpos и lastpos. Слева от каждого узла расположено значение firstpos, справа от узла - значение lastpos. Заметим, что эти функции могут быть вычислены за один обход дерева.

Если i - позиция, то followpos(i) есть множество позиций j таких, что существует некоторая строка ... cd ..., входящая в язык, описываемый регулярным выражением, такая, что позиция i соответствует этому вхождению c, а позиция j - вхождению d.

Рис. 3.11.

Рис. 3.12.

Рис. 3.13.

Рассмотрим теперь алгоритм построения ДКА с минимальным числом состояний, эквивалентного данному ДКА [?].

Пусть M = (Q, T, D, q0, F) - ДКА. Будем называть M всюду определенным, если D(q, a)

, для всех и .

Лемма. Пусть M = (Q, T, D, q0, F) - ДКА, не являющийся всюду определенным. Существует всюду определенный ДКА M', такой что L(M) = L(M').

Доказательство. Рассмотрим автомат

где q'

Q - некоторое новое состояние, а функция D' определяется следующим образом:

(1) Для всех

и , таких что D(q, a) ,, определить D'(q, a) = D(q, a).

(2) Для всех

и , таких что D(q, a) = , определить D'(q, a) = q'.

(3) Для всех

определить D'(q', a) = q'.

Легко показать, что автомат M' допускает тот же язык, что и M.

Приведенный ниже алгоритм получает на входе всюду определенный автомат. Если автомат не является всюду определенным, его можно сделать таковым на основании только что приведенной леммы.

Алгоритм 3.4. Построение ДКА с минимальным числом состояний.

Вход. Всюду определенный ДКА M = (Q, T, D, q0, F).

Выход. ДКА

, такой что L(M) = L(M') и M' содержит наименьшее возможное число состояний.

Метод. Выполнить шаги 1-5:

(1) Построить начальное разбиение ? множества состояний из двух групп: заключительные состояния Q и остальные Q - F, то есть ? = {F, Q - F}.

(2) Применить к ? следующую процедуру и получить новое разбиение ?new:

for (каждой группы G в ?){ разбить G на подгруппы так, чтобы состояния s и t из G оказались в одной подгруппе тогда и только тогда, когда для каждого входного символа a состояния s и t имеют переходы по a в состояния из одной и той же группы в ?, заменить G в ?new на множество всех полученных подгрупп, }

(3) Если ?new = ?, полагаем ?res = ? и переходим к шагу 4, иначе повторяем шаг 2 с ? := ?new.

(4)

Таким образом, каждая группа в ?res становится состоянием нового автомата M'. Если группа содержит начальное состояние автомата M, то эта группа становится начальным состоянием автомата M'. Если группа содержит заключительное состояние M, она становится заключительным состоянием M'. Отметим, что каждая группа ?res либо состоит только из состояний из F, либо не имеет состояний из F. Переходы определяются очевидным образом.

(5) Если M' имеет "мертвое"состояние, то есть состояние, которое не является допускающим и из которого нет путей в допускающие, удалить его и связанные с ним переходы из M'. Удалить из M' также все состояния, недостижимые из начального.

Пример 3.10. Результат применения алгоритма 3.4 приведен на рис. 3.15.

Рис. 3.15.

Построение недетерминированного конечного автомата по регулярному выражению

Рассмотрим алгоритм построения по регулярному выражению недетерминированного конечного автомата, допускающего тот же язык.

Алгоритм 3.1. Построение недетерминированного конечного автомата по регулярному выражению.

Вход. Регулярное выражение r в алфавите T.

Выход. НКА M, такой что L(M) = L(r).

Метод. Автомат для выражения строится композицией из автоматов, соответствующих подвыражениям. На каждом шаге построения строящийся автомат имеет в точности одно заключительное состояние, в начальное состояние нет переходов из других состояний и нет переходов из заключительного состояния в другие.

Для выражения e строится автомат

Рис. 3.5.

Для выражения

строится автоматПусть M(s) и M(t) - НКА для регулярных выражений s и t соответственно.

Рис. 3.6.

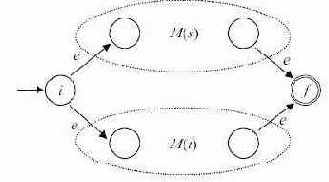

Для выражения s|t автомат M(s|t) строится как показано на рис. 3.7. Здесь i - новое начальное состояние и f - новое заключительное состояние. Заметим, что имеет место переход по e из i в начальные состояния M(s) и M(t) и переход по e из заключительных состояний M(s) и M(t) в f. Начальное и заключительное состояния автоматов M(s) и M(t) не являются таковыми для автомата M(s|t).

Рис. 3.7.

Для выражения st автомат M(st) строится следующим образом:

Рис. 3.8.

Начальное состояние автомата M(s) становится начальным для нового автомата, а заключительное состояние M(t) становится заключительным для нового автомата. Начальное состояние M(t) и заключительное состояние M(s) сливаются, то есть все переходы из начального состояния M(t) становятся переходами из заключительного состояния M(s). В новом автомате это объединенное состояние не является ни начальным, ни заключительным. Для выражения s* автомат M(s*) строится следующим образом:

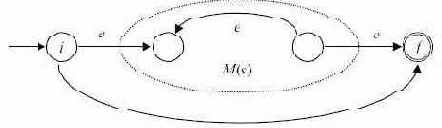

Рис. 3.9.

Здесь i - новое начальное состояние, а f - новое заключительное состояние.

Программирование лексического анализа

Как уже отмечалось ранее, лексический анализатор (ЛА) может быть оформлен как подпрограмма. При обращении к ЛА, вырабатываются как минимум два результата: тип выбранной лексемы и ее значение (если оно есть).

Если ЛА сам формирует таблицы объектов, он выдает тип лексемы и указатель на соответствующий вход в таблице объектов. Если же ЛА не работает с таблицами объектов, он выдает тип лексемы, а ее значение передается, например, через некоторую глобальную переменную. Помимо значения лексемы, эта глобальная переменная может содержать некоторую дополнительную информацию: номер текущей строки, номер символа в строке и т.д. Эта информация может использоваться в различных целях, например, для диагностики.

В основе ЛА лежит диаграмма переходов соответствующего конечного автомата. Отдельная проблема здесь - анализ ключевых слов. Как правило, ключевые слова - это выделенные идентификаторы. Поэтому возможны два основных способа распознавания ключевых слов: либо очередная лексема сначала диагностируется на совпадение с каким-либо ключевым словом и в случае неуспеха делается попытка выделить лексему из какого-либо класса, либо, наоборот, после выборки лексемы идентификатора происходит обращение к таблице ключевых слов на предмет сравнения. Подробнее о механизмах поиска в таблицах будет сказано ниже (гл. "Организация таблиц символов "), здесь отметим только, что поиск ключевых слов может вестись либо в основной таблице имен и в этом случае в нее до начала работы ЛА загружаются ключевые слова, либо в отдельной таблице. При первом способе все ключевые слова непосредственно встраиваются в конечный автомат ЛА, во втором конечный автомат содержит только разбор идентификаторов.

В некоторых языках (например, ПЛ/1 или Фортран) ключевые слова могут использоваться в качестве обычных идентификаторов. В этом случае работа ЛА не может идти независимо от работы синтаксического анализатора. В Фортране возможны, например, следующие строки:

DO 10 I=1,25 DO 10 I=1.25

В первом случае строка - это заголовок цикла DO, во втором - оператор присваивания.
Поэтому, прежде чем можно будет выделить лексему, ЛА должен заглянуть довольно далеко. Еще сложнее дело в ПЛ/1. Здесь возможны такие операторы:

IF ELSE THEN ELSE = THEN, ELSE THEN = ELSE,

или

DECLARE (A1, A2, ... , AN)

и только в зависимости от того, что стоит после ")", можно определить, является ли DECLARE ключевым словом или идентификатором. Длина такой строки может быть сколь угодно большой и уже невозможно отделить фазу синтаксического анализа от фазы лексического анализа.

Рассмотрим несколько подробнее вопросы программирования ЛА. Основная операция ЛА, на которую уходит большая часть времени его работы - это взятие очередного символа и проверка на принадлежность его некоторому диапазону. Например, основной цикл при выборке числа в простейшем случае может выглядеть следующим образом:

while (Insym <='9' && Insym>='0') { ... }

Программу можно значительно улучшить следующим образом [5]. Пусть LETTER, DIGIT, BLANK - элементы перечислимого типа. Введем массив map, входами которого будут символы, значениями - типы символов. Инициализируем массив map следующим образом:

map['a']=LETTER, ........ map['z']=LETTER, map['0']=DIGIT, ........ map['9']=DIGIT, map[' ']=BLANK, ........

Тогда приведенный цикл примет следующую форму:

while (map[Insym]==DIGIT) { ... }

Выделение ключевых слов может осуществляться после выделения идентификаторов. ЛА работает быстрее, если ключевые слова выделяются непосредственно.

Для этого строится конечный автомат, описывающий множество ключевых слов. На рис. 3.17 приведен фрагмент такого автомата.

Рассмотрим пример программирования этого конечного автомата на языке Си, приведенный в [17]:

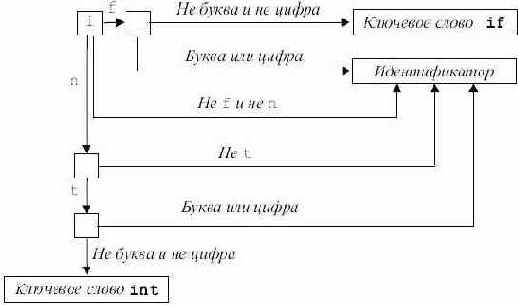

Рис. 3.17.

........ case 'i': if (cp[0]=='f' &&!(map[cp[2]] & (DIGIT | LETTER))) {cp++, return IF,} if (cp[0]=='n' && cp[1]=='t' &&!(map[cp] & (DIGIT | LETTER))) {cp+=2, return INT,} { обработка идентификатора } ........

Здесь cp - указатель текущего символа. В массиве map классы символов кодируются битами.



Поскольку ЛА анализирует каждый символ входного потока, его скорость существенно зависит от скорости выборки очередного символа входного потока. В свою очередь, эта скорость во многом определяется схемой буферизации. Рассмотрим возможные эффективные схемы буферизации.

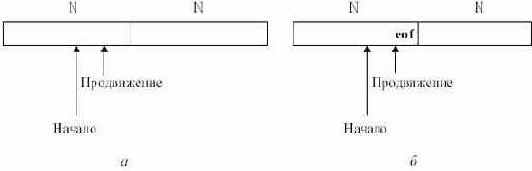

Рис. 3.18.

Будем использовать буфер, состоящий из двух одинаковых частей длины N (рис. 3.18, а), где N - размер блока обмена (например, 1024, 2048 и т.д.). Чтобы не читать каждый символ отдельно, в каждую из половин буфера поочередно одной командой чтения считывается N символов. Если на входе осталось меньше N символов, в буфер помещается специальный символ (eof). На буфер указывают два указателя: продвижение и начало. Между указателями размещается текущая лексема. Вначале они оба указывают на первый символ выделяемой лексемы. Один из них, продвижение, продвигается вперед, пока не будет выделена лексема, и устанавливается на ее конец. После обработки лексемы оба указателя устанавливаются на символ, следующий за лексемой. Если указатель продвижение переходит середину буфера, правая половина заполняется новыми N символами. Если указатель продвижение переходит правую границу буфера, левая половина заполняется N символами и указатель продвижение устанавливается на начало буфера.

При каждом продвижении указателя необходимо проверять, не достигли ли мы границы одной из половин буфера. Для всех символов, кроме лежащих в конце половин буфера, требуются две проверки. Число проверок можно свести к одной, если в конце каждой половины поместить дополнительный _сторожевойї символ, в качестве которого логично взять eof (рис. 3.18, б).

В этом случае почти для всех символов делается единственная проверка на совпадение с eof и только в случае совпадения нужно дополнительно проверить, достигли ли мы середины или правого конца.

Регулярные множества и выражения

Введем понятие регулярного множества, играющего важную роль в теории формальных языков.

Регулярное множество в алфавите T определяется рекурсивно следующим образом:

(пустое множество) - регулярное множество в алфавите T; {e} - регулярное множество в алфавите T (e - пустая цепочка);{a} - регулярное множество в алфавите T для каждого ;если P и Q - регулярные множества в алфавите T, то регулярными являются и множества

ничто другое не является регулярным множеством в алфавите T.

Итак, множество в алфавите T регулярно тогда и только тогда, когда оно либо

, либо {e}, либо {a} для некоторого , либо его можно получить из этих множеств применением конечного числа операций объединения, конкатенации и итерации.

Приведенное выше определение регулярного множества позволяет ввести следующую удобную форму его записи, называемую регулярным выражением.

Регулярное выражение в алфавите T и обозначаемое им регулярное множество в алфавите T определяются рекурсивно следующим образом:

регулярное выражение, обозначающее регулярное множество ; {e} - регулярное выражение, обозначающее регулярное множество {e};{a} - регулярное выражение, обозначающее регулярное множество {a};если p и q - регулярные выражения, обозначающие регулярные множества P и Q соответственно, то

(p|q) - регулярное выражение, обозначающее регулярное множество

,(pq) - регулярное выражение, обозначающее регулярное множество PQ,(p*) - регулярное выражение, обозначающее регулярное множество P*;

ничто другое не является регулярным выражением в алфавите T.

Мы будем опускать лишние скобки в регулярных выражениях, договорившись о том, что операция итерации имеет наивысший приоритет, затем идет операции конкатенации, наконец, операция объединения имеет наименьший приоритет.

Кроме того, мы будем пользоваться записью p+ для обозначения pp*. Таким образом, запись (a|((ba)(a*))) эквивалентна a|ba+.

Также, мы будем использовать запись L(r) для регулярного множества, обозначаемого регулярным выражением r.

Пример 3.1. Несколько примеров регулярных выражений и обозначаемых ими регулярных множеств:

a(e|a)|b - обозначает множество {a; b; aa};a(a|b)* - обозначает множество всевозможных цепочек, состоящих из a и b, начинающихся с a;(a|b)*(a|b)(a|b)* - обозначает множество всех непустых цепочек, состоящих из a и b, то есть множество {a, b}+;((0|1)(0|1)(0|1))* - обозначает множество всех цепочек, состоящих из нулей и единиц, длины которых делятся на 3.

Ясно, что для каждого регулярного множества можно найти регулярное выражение, обозначающее это множество, и наоборот. Более того, для каждого регулярного множества существует бесконечно много обозначающих его регулярных выражений.

Будем говорить, что регулярные выражения равны или эквивалентны (=), если они обозначают одно и то же регулярное множество.

Существуют алгебраические законы, позволяющие осуществлять эквивалентное преобразование регулярных выражений.

Лемма. Пусть p, q и r - регулярные выражения. Тогда справедливы следующие соотношения:

p|q = q|p; * = e;p|(q|r) = (p|q)|r;p(qr) = (pq)r;p(q|r) = pq|pr;(p|q)r = pr|qr;pe = ep = p;p = p = ;p* = p|p*;(p*)* = p*;p|p = p;p| = p;

Следствие. Для любого регулярного выражения существует эквивалентное регулярное выражение, которое либо есть , либо не содержит в своей записи .

В дальнейшем будем рассматривать только регулярные выражения, не содержащие в своей записи . При практическом описании лексических структур бывает полезно сопоставлять регулярным выражениям некоторые имена, и ссылаться на них по этим именам. Для определения таких имен мы будем использовать запись вида



где di - различные имена, а каждое ri - регулярное выражение над символами , то есть символами основного алфавита и ранее определенными символами (именами). Таким образом, для любого ri

можно построить регулярное выражение над T, повторно заменяя имена регулярных выражений на обозначаемые ими регулярные выражения.

Пример 3.2. Несколько примеров использования имен для обозначения регулярных выражений.

Регулярное выражение для множества идентификаторов.

Регулярное выражение для множества чисел в десятичной записи.

Связь регулярных множеств, конечных автоматов и регулярных грамматик

В разделе 3.3.3 приведен алгоритм построения детерминированного конечного автомата по регулярному выражению. Рассмотрим теперь как по описанию конечного автомата построить регулярное множество, совпадающее с языком, допускаемым конечным автоматом.

Теорема 3.1. Язык, допускаемый детерминированным конечным автоматом, является регулярным множеством.

Доказательство. Пусть L - язык, допускаемый детерминированным конечным автоматом

Введем De - расширенную функцию переходов автомата M: De(q, w) = p, где

, тогда и только тогда, когда .

Обозначим посредством

множество всех слов x таких, что De(qi, x) = qj и если De(qi, y) = qs для любой цепочки y - префикса x, отличного от x и e, то s k.

Иными словами,

есть множество всех слов, которые переводят конечный автомат из состояния qi в состояние qj , не проходя ни через какое состояние qs для s > k. Однако, i и j могут быть больше k.

может быть определено рекурсивно следующим образом:

Таким образом, определение

означает, что для входной цепочки w, переводящей M из qi в qj без перехода через состояния с номерами, большими k, справедливо ровно одно из следующих двух утверждений:

Цепочка w принадлежит

, то есть при анализе цепочки w автомат никогда не достигает состояний с номерами, большими или равными k. Цепочка w может быть представлена как w = w1w2w3, где (подцепочка w1 переводит M сначала в qk), (подцепочка w2 переводит M из qk обратно в qk, не проходя через состояния с номерами, большими или равными k), и (подцепочка w3 переводит M из состояния qk в qj) - рис. 3.16.

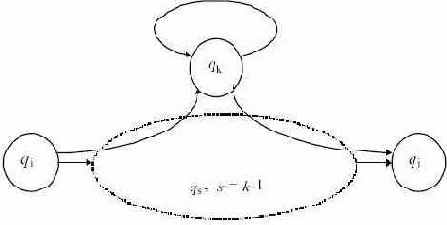

Рис. 3.16.

Тогда

. Индукцией по k можно показать, что это множество является регулярным.

Таким образом, для всякого регулярного множества имеется конечный автомат, допускающий в точности это регулярное множество, и наоборот - язык, допускаемый конечным автоматом есть регулярное множество.

Рассмотрим теперь соотношение между языками, порождаемыми праволинейными грамматиками и допускаемыми конечными автоматами.

Праволинейная грамматика G = (N, T, P, S) называется регулярной, если

(1) каждое ее правило, кроме S e, имеет вид либо A aB, либо A a, где

(2) в том случае, когда , начальный символ S не встречается в правых частях правил.

Лемма. Пусть G - праволинейная грамматика. Существует регулярная грамматика G' такая, что L(G) = L(G').

Доказательство. Предоставляется читателю в качестве упражнения.

Теорема 3.2. Пусть G = (N, T, P, S) - праволинейная грамматика. Тогда существует конечный автомат M = (Q, T, D, q0, F) для которого L(M) = L(G).

Доказательство. На основании приведенной выше леммы, без ограничения общности можно считать, что G - регулярная грамматика.

Построим НКА M следующим образом:

состояниями M будут нетерминалы G плюс новое состояние R, не принадлежащее N. Так что ,в качестве начального состояния M примем S, то есть q0 = S,если P содержит правило S e, то , иначе F = {R}. Напомним, что S не встречается в правых частях правил, если ,состояние , если . Кроме того, D(A, a) содержит все B такие, что , для каждого .

M, читая вход w, моделирует вывод w в грамматике G. Покажем, что L(M) = L(G). Пусть . Тогда для некоторой последовательности нетерминалов A1, A2, ... , An-1. По определению, D(S, a1) содержит A1, D(A1, a2) содержит A2, и т.д., D(An-1, an) содержит R. Так что , поскольку De(S, w) содержит R, а . Если , то , так что e \in L(M).

Аналогично, если , то существует последовательность состояний S, A1, A2, ... , An-1, R такая, что D(S, a1) содержит A1, D(A1, a2) содержит A2, и т.д. Поэтому - вывод в G и . Если , то , так что и .

Теорема 3.3. Для каждого конечного автомата M = (Q, T, D, q0, F) существует праволинейная грамматика G = (N, T, P, S) такая, что L(G) = L(M).

Доказательство. Без потери общности можно считать, что автомат M - детерминированный. Определим грамматику G следующим образом:

нетерминалами грамматики G будут состояния автомата M. Так что N = Q,в качестве начального символа грамматики G примем q0, то есть S = q0,, если D(A, a) = B,, если D(A, a) = B и , , если .

Доказательство того, что тогда и только тогда, когда , аналогично доказательству теоремы 3.2.



В некоторых случаях для определения того, является ли язык регулярным, может быть полезным необходимое условие, которое называется леммой Огдена о разрастании.

Теорема 3.4. (Лемма о разрастании для регулярных множеств). Пусть L - регулярное множество. Существует такая константа k, что если

и , то цепочку w можно представить в виде xyz, где и для всех .

Доказательство. Пусть M = (Q, ?, D, q0, F) - конечный автомат, допускающий L, то есть L(M) = L и k = |Q|. Пусть и . Рассмотрим последовательность конфигураций, которые проходит автомат M, допуская цепочку w. Так как в ней по крайней мере k + 1 конфигурация, то среди первых k+1 конфигурации найдутся две с одинаковыми состояниями. Таким образом, получаем существование такой последовательности тактов, что



для некоторых . Отсюда . Но тогда для любого i > 0 автомат может проделать последовательность тактов Таким образом, для всех i 1. Случай i = 0 то есть также очевиден.

С помощью леммы о разрастании можно показать, что не является регулярным множеством язык L={0n1n|n1}.

Допустим, что L регулярен. Тогда для достаточно большого n0n1n можно представить в виде xyz, причем y e и для всех i 0. Если или , то . Если , то . Получили противоречие. Следовательно, L не может быть регулярным множеством.

Алгоритм Кока-Янгера-Касами

Приведем алгоритм синтаксического анализа, применимый для любой грамматики в нормальной форме Хомского

Алгоритм Кока-Янгера-Касами

Вход. КС-грамматика G = (N, T, P, S) в нормальной форме Хомского и входная цепочка

.

Выход. Таблица разбора Tab для w такая, что

тогда и только тогда, когда A + aiai+1 ... ai+j-1.

Метод.

(1) Положить

для каждого i. Так что, если , то A + ai.

(2) Пусть tij вычислено для 1

in и 1 j' < j. Положим tij = {A| для некоторого 1 k < j правило .

Так как 1

k < j, то k < j и j - k < j. Так что tik и ti+k,j-k вычисляются раньше, чем tij . Если , то A BC + ai ai+k-1 C + aI ... ai+k-1ai+k ... ai+j-1.

(3) Повторять шаг 2 до тех пор, пока не станут известны tij

для всех 1

i n и 1 j n-i+1.

Алгоритм нахождения левого разбора по таблице разбора Tab.

Вход. КС-грамматика G = (N, T, P, S) в нормальной форме Хомского с правилами, занумерованными от 1 до p, входная цепочка

и таблица разбора Tab.

Выход. Левый разбор цепочки w или сигнал ошибка.

Метод. Процедура gen(i, j, A):

(1) Если j = 1 и A

ai = pm, выдать m.

(2) Пусть j > 1 и k - наименьшее из чисел от 1 до j-1, для которых существует

и правило pm = A BC. Выдать m и выполнить gen(i, k, B), затем gen(i + k, j - k, C).

Выполнить gen(1, n, S), если

, иначе ошибка.

Алгоритм разбора сверху-вниз

Пусть дана КС-грамматика G = (N; T; P; S). Рассмотрим разбор сверху-вниз (предсказывающий разбор) для грамматики G.

Главная задача предсказывающего разбора - определение правила вывода, которое нужно применить к нетерминалу. Процесс предсказывающего разбора с точки зрения построения дерева разбора проиллюстрирован на рис. 4.1

Фрагменты недостроенного дерева соответствуют сентенциальным формам. Вначале дерево состоит только из одной вершины, соответствующей аксиоме S. В этот момент по первому символу входной цепочки предсказывающий анализатор должен определить правило S

X1X2 ... ; которое должно быть применено к S. Затем необходимо определить правило, которое должно быть применено к X1, и т.д., до тех пор, пока в процессе такого построения сентенциальной формы, соответствующей левому выводу, не будет применено правило Y a ... : Этот процесс затем применяется для следующего самого левого нетерминального символа сентенциальной формы.

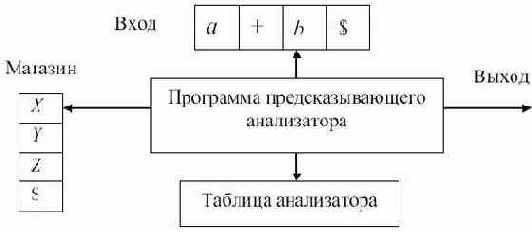

На рис. 4.2 условно показана структура предсказывающего анализатора, который определяет

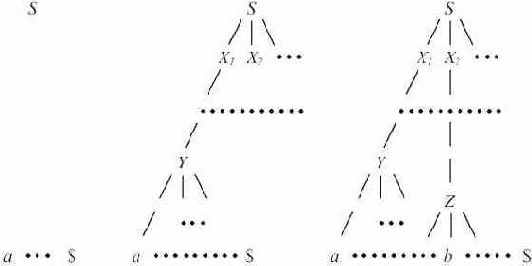

Рис. 4.1.

очередное правило с помощью таблицы. Такую таблицу можно построить и непосредственно по грамматике. Таблично-управляемый предсказывающий анализатор имеет входную ленту, управляющее устройство (программу), таблицу анализа, магазин (стек) и выходную ленту. Входная лента содержит анализируемую строку, заканчивающуюся символом $ - маркером конца строки. Выходная лента содержит последовательность примененных правил вывода.

Рис. 4.2.

Таблица анализа - это двумерный массив M[A; a], где A - нетерминал, и a - терминал или символ $. Значением M[A; a] может быть некоторое правило грамматики или элемент "ошибка".

Магазин может содержать последовательность символов грамматики с $ на дне. В начальный момент магазин содержит только начальный символ грамматики на верхушке и $ на дне.

Анализатор работает следующим образом. Вначале анализатор находится в конфигурации, в которой магазин содержит S$, на входной ленте w$ (w - анализируемая цепочка), выходная лента пуста.
На каждом такте анализатор рассматривает X - символ на верхушке магазина и a - текущий входной символ. Эти два символа определяют действия анализатора. Имеются следующие возможности.

Если X=a=$, анализатор останавливается, сообщает об успешном окончании разбора и выдает содержимое выходной ленты.Если X= a

$, анализатор удаляет X из магазина и продвигает указатель входа на следующий входной символ.Если X - терминал, и X a, то анализатор останавливается и сообщает о том, что входная цепочка не принадлежит языку.Если X - нетерминал, анализатор заглядывает в таблицу M[X; a]. Возможны два случая: Значением M[X; a] является правило для X. В этом случае анализатор заменяет X на верхушке магазина на правую часть данного правила, а само правило помещает на выходную ленту. Указатель входа не передвигается.Значением M[X; a] является "ошибка". В этом случае анализатор останавливается и сообщает о том, что входная цепочка не принадлежит языку. Работа анализатора может быть задана следующей программой:



Поместить '$', затем S в магазин; do {X=верхний символ магазина; if (X - терминал) if (X==InSym) {удалить X из магазина; InSym=очередной символ; } else {error(); break;} else if (X - нетерминал) if (M[X,InSym]=="X->Y1Y2...Yk") {удалить X из магазина; поместить Yk,Yk-1,...Y1 в магазин (Y1 на верхушку); вывести правило X->Y1Y2...Yk; } else {error(); break;} /*вход таблицы M пуст*/ } while (X!='$'); /*магазин пуст*/ if (InSym != '$') error(); /*Не вся строка прочитана*/

Пример 4.3. Рассмотрим грамматику арифметических выражений G=({E; E', T, T', F}, {id, +, *, (, )}, P, E) с правилами:



В таблица 4.3 приведена предсказывающего анализатора для этой грамматики. Пустые клетки таблицы соответствуют элементу "ошибка".



Таблица 4.3.

Нетерминал	Входной символ
	id	+	*	(	)	$
E	E TE'			E TE'
E'		E' +TE'			E' e	E' e
T	T FT'			T FT'
T'		T' e	T' *FT'		T' e	T' e
F	F id			F (E)

При разборе входной цепочки id + id * id$ анализатор совершает последовательность шагов, изображенную в таблица 4.4.

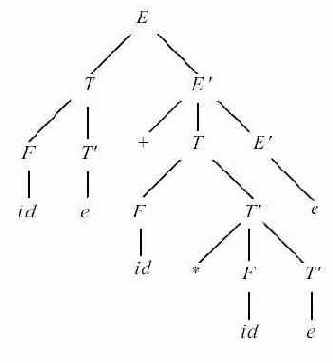

Заметим, что анализатор осуществляет в точности левый вывод. Если за уже просмотренными входными символами поместить символы грамматики в магазине, то можно получить в точности левые сентенциальные формы вывода. Дерево разбора для этой цепочки приведено на рис. рис. 4.3.



Таблица 4.4.

Магазин	Вход	Выход
E$	id + id * id$
TE'$	id + id * id$	E TE'
FT'E'$	id + id * id$	T FT'
id T'E'$	id + id * id$	F id
T'E'$	+id * id$
E'$	+id * id$	T' e
+TE'$	+id * id$	E' +TE
TE'$	id * id$
FT'E'$	id * id$	T FT'
id T'E'$	id * id$	F id
T'E'$	*id$
*F'T'E'$	*id$	T' *FT'
FT'E'$	id$
id T'E'$	id$	F id
T'E'$	$
E'$	$	T' e
$	$	E' e

Функции FIRST и FOLLOW

При построении таблицы предсказывающего анализатора нам потребуются две функции - FIRST и FOLLOW.

Пусть G = (N, T, P, S) - КС-грамматика. Для

- произвольной цепочки, состоящей из символов грамматики, определим FIRST() как множество терминалов, с которых

Рис. 4.3.

начинаются строки, выводимые из

. Если * e, то e также принадлежит FIRST().

Определим FOLLOW(A) для нетерминала A как множество терминалов a, которые могут появиться непосредственно справа от A в некоторой сентенциальной форме грамматики, то есть множество терминалов a таких, что существует вывод вида S

* Aa? для некоторых . Заметим, что между A и a в процессе вывода могут находиться нетерминальные символы, из которых выводится e. Если A может быть самым правым символом некоторой сентенциальной формы, то $ также принадлежит FOLLOW(A).

Рассмотрим алгоритмы вычисления функции FIRST.

Алгоритм 4.3. Вычисление FIRST для символов КС- грамматики.

Вход. КС-грамматика G = (N, T, P, S).

Выход. Множество FIRST(X) для каждого символа

.

Метод. Выполнить шаги 1-3:

(1) Если X - терминал, то положить FIRST(X) = {X}; если X - нетерминал, положить FIRST(X) =

.

(2) Если в P имеется правило X

e, то добавить e к FIRST(X).

(3) Пока ни к какому множеству FIRST(X) нельзя уже будет добавить новые элементы, выполнять:

do { continue = false; Для каждого нетерминала X Для каждого правила X

Y1Y2...Yk {i=1; nonstop = true; while (i k && nonstop) {добавить FIRST(Yi) n {e} к FIRST(X); if (Были добавлены новые элементы) continue = true; if (e FIRST (Yi) nonstop = false; else i+ = 1; } if (nonstop) {добавить e к FIRST(X); continue = true; } } } while (continue);

Конструирование LR(1)-таблицы

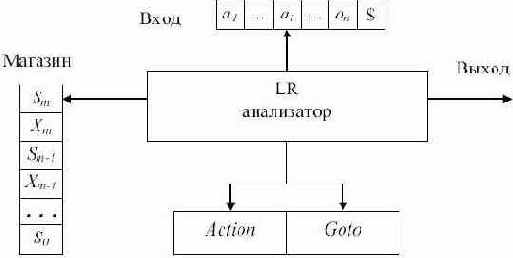

Рассмотрим алгоритм конструирования таблицы, управляющей LR(1) - анализатором.

Пусть G = (N, T, P, S) - КС-грамматика. Пополненной грамматикой для данной грамматики G называется КС- Состояния Action Goto

Рис. 4.7.

Рис. 4.8.

грамматика

то есть эквивалентная грамматика, в которой введен новый начальный символ S' и новое правило вывода S'

S.

Это дополнительное правило вводится для того, чтобы определить, когда анализатор должен остановить разбор и зафиксировать допуск входа. Таким образом, допуск имеет место тогда и только тогда, когда анализатор готов осуществить свертку по правилу S'

S.

LR(1)-ситуацией называется пара [A

.?, a], где A ? - правило грамматики, a - терминал или правый концевой маркер $. Вторая компонента ситуации называется аванцепочкой.

Будем говорить, что LR(1)-ситуация [A

.?, a] допустима для активного префикса +, если существует вывод , где + = ? и либо a - первый символ w, либо w = e и a = $.

Будем говорить, что ситуация допустима, если она допустима для какого-либо активного префикса.

Пример 4.11. Дана грамматика G = ({S, B}, {a, b}, P, S) с правилами

S

BB

B

aB | b

Существует правосторонний вывод

. Легко видеть, что ситуация [B a.B, a] допустима для активного префикса + = aaa, если в определении выше положить ? = aa, A = B, w = ab, = a, ? = B. Существует также правосторонний вывод . Поэтому для активного префикса Baa допустима ситуация [B a.B, $].

Центральная идея метода заключается в том, что по грамматике строится детерминированный конечный автомат, распознающий активные префиксы. Для этого ситуации группируются во множества, которые и образуют состояния автомата. Ситуации можно рассматривать как состояния недетерминированного конечного автомата, распознающего активные префиксы, а их группировка на самом деле есть процесс построения детерминированного конечного автомата из недетерминированного.

Анализатор, работающий слева-направо по типу сдвиг- свертка, должен уметь распознавать основы на верхушке магазина. Состояние автомата после прочтения содержимого магазина и текущий входной символ определяют очередное действие автомата.
Функцией переходов этого конечного автомата является функция переходов LR-анализатора.

Чтобы не просматривать магазин на каждом шаге анализа, на верхушке магазина всегда хранится то состояние, в котором должен оказаться этот конечный автомат после того, как он прочитал символы грамматики в магазине от дна к верхушке. Рассмотрим ситуацию вида [A

.B?, a] из множества ситуаций, допустимых для некоторого активного префикса z. Тогда существует правосторонний вывод , где z = y. Предположим, что из ?ax выводится терминальная строка bw. Тогда для некоторого правила вывода вида B q имеется вывод . Таким образом [B .q, b] также допустима для z и ситуация [A B.?, a] допустима для активного префикса zB. Здесь либо b может быть первым терминалом, выводимым из ?, либо из ? выводится e в выводе и тогда b равно a. То есть b принадлежит FIRST(? ax). Построение всех таких ситуаций для данного множества ситуаций, то есть его замыкание, делает приведенная ниже функция closure.

Система множеств допустимых LR(1)-ситуаций для всевозможных активных префиксов пополненной грамматики называется канонической системой множеств допустимых LR(1)-ситуаций. Алгоритм построения канонической системы множеств приведен ниже.

Алгоритм 4.10. Конструирование канонической системы множеств допустимых LR(1)-ситуаций.

Вход. КС-грамматика G = (N, T, P, S).

Выход. Каноническая система C множеств допустимых LR(1)-ситуаций для грамматики G.

Метод. Выполнить для пополненной грамматики G' процедуру items, которая использует функции closure и goto.

function closure(I){ /* I - множество ситуаций */ do{ for (каждой ситуации [A .B?, a] из I, каждого правила вывода B ? из G', каждого терминала b из FIRST(?a), такого, что [B .?, b] нет в I) добавить [B .?, b] к I; } while (к I можно добавить новую ситуацию); return I; }

function goto(I,X){ /* I - множество ситуаций; X - символ грамматики */ Пусть J = {[A X.?; a] | [A .X?, a] \in I}; return closure(J); }

procedure items(G'){ /* G' - пополненная грамматика */ I' = closure({[S' .S, $]}); C = {I0}; do{ for (каждого множества ситуаций I из системы C, каждого символа грамматики X такого, что goto(I, X) не пусто и не принадлежит C) добавить goto(I, X) к системе C; } while (к C можно добавить новое множество ситуаций);



Если I - множество ситуаций, допустимых для некоторого активного префикса +, то goto(I, X) - множество ситуаций, допустимых для активного префикса +X.

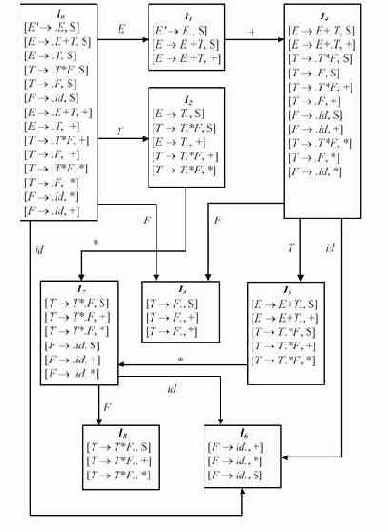

Работа алгоритма построения системы C множеств допустимых LR(1)-ситуаций начинается с того, что в C помещается начальное множество ситуаций I0 = closure({[S' .S, $]}). Затем с помощью функции goto вычисляются новые множества ситуаций и включаются в C.

По-существу, goto(I, X) - переход конечного автомата из состояния I по символу X.

Рассмотрим теперь, как по системе множеств LR(1)-ситу- аций строится LR(1)-таблица, то есть функции действий и переходов LR(1)-анализатора.

Алгоритм 4.11. Построение LR(1)-таблицы.

Вход. Каноническая система C = {I0, I1, ... , In} множеств допустимых LR(1)-ситуаций для грамматики G.

Выход. Функции Action и Goto, составляющие LR(1)- таблицу для грамматики G.

Метод. Для каждого состояния i функции Action[i, a] и Goto[i, X] строятся по множеству ситуаций Ii:

Значения функции действия (Action) для состояния i определяются следующим образом:

если (a - терминал) и goto(Ii, a)= Ij , то полагаем Action[i, a] = shift j;если , причем A S', то полагаем Action[i, a] = reduce A ;если , то полагаем Action[i, $] = accept.

Значения функции переходов для состояния i определяются следующим образом: если goto(Ii, A) = Ij , то Goto[i, A] = j (здесь A - нетерминал). Все входы в Action и Goto, не определенные шагами 2 и 3, полагаем равными error. Начальное состояние анализатора строится из множества, содержащего ситуацию [S' .S, $].

Таблица на основе функций Action и Goto, полученных в результате работы алгоритма 4.11., называется канонической LR(1)-таблицей. Работающий с ней LR(1)-анализатор, называется каноническим LR(1)-анализатором.

Пример 4.12. Рассмотрим следующую грамматику, являющуюся пополненной для грамматики из примера 4.8.:

(0) E' E

(1) E E + T

(2) E T

(3) T T * F

(4) T F

(5) F id.

Множества ситуаций и переходы по goto для этой грамматики приведены на рис. 4.9. LR(1)-таблица для этой грамматики приведена на рис. 4.7.



Проследим последовательность создания этих множеств более подробно.

Вычисляем I0 = closure({[E' .E, $]}). Ситуация [E' .E, $] попадает в него по умолчанию как исходная.Если обратиться к обозначениям функции closure, то для нее

Значит, для терминала $ добавляем ситуации на основе правил со знаком E в левой части правила. Это правила

и соответствующие им ситуации

Просматриваем получившиеся ситуации. Для ситуации [E .E + T, $] ? = +, поэтому first(?a) = first(+$) = {+}. На основе этого добавляем к I0

[E E + .T, +] и [E .T, +]. Для ситуации [E .T, $] ? = e, first(?a) = {$}. Поэтому добавляем к I0

[T . T * F, $] и [T .F, $].Подобно этому для ситуации [E .T, +] ? = e, first(?a) = {+}. Поэтому добавляем к I0

[T .T * F, +] и [T .F, +].Из ситуации [T . T * F, +] ? = *, first(?a) = {*}: Поэтому добавляем к I0


увеличить изображение
Рис. 4.9.

[T .T * F, *] и [T .F, *]Далее из ситуации [T .F, *] получаем ситуацию [F . id, *]. из ситуации [T . F, $] - ситуацию [F . id, $], а из ситуации [T . F, +] - [F . id, *].



Таким образом, все 14 искомых ситуаций I0 получены.

Возвращаемся в головную функцию items, включаем I0 в множество C и исследуем непустые итоги применения функции goto(I0; X), где .

Если посмотреть на вид правил в функции goto(I0; X), то видно, что X должен встретиться в правой части хотя бы одного правила. Для E0 таких правил у нас нет, поэтому значение функции goto(I0, E') пусто.

Возьм_м goto(I0; E). E встречается после точки в правых частях двух ситуаций из I0, значит бер_м эти два правила и переносим в них точки на один символ вправо (пока есть куда - не уперлись в запятую), получаем:

[E' E., $]

и

[E E. + T, $|+]

Вычислим от каждой из этих ситуаций функцию closure. Но, поскольку справа от точки здесь либо пустая цепочка, либо терминал, то никаких новых ситуаций не возникает. Дальше отслеживаем, может ли куда-то сдвинуться точка дальше на право и по какому символу. Если может, строим соответствующее множество (рис. 4.9). И т.д.

Конструирование таблицы предсказывающего анализатора

Для конструирования таблицы предсказывающего анализатора по грамматике G может быть использован алгоритм, основанный на следующей идее. Предположим, что A

- правило вывода грамматики и . Тогда анализатор делает развертку A по , если входным символом является a. Трудность возникает, когда = e или . В этом случае нужно развернуть A в , если текущий входной символ принадлежит FOLLOW(A) или если достигнут $ и .

Алгоритм 4.7. Построение таблицы предсказывающего анализатора.

Вход. КС-грамматика G = (N, T, P, S).

Выход. Таблица M[A; a] предсказывающего анализатора,

.

Метод. Для каждого правила вывода A

грамматики выполнить шаги 1 и 2. После этого выполнить шаг 3.

(1) Для каждого терминала a из FIRST(R) добавить A

R к M[A; a].

(2) Если

, добавить A R к M[A; b] для каждого терминала b из FOLLOW(A). Кроме того, если и , добавить A к M[A; $].

(3) Положить все неопределенные входы равными "ошибка".

Пример 4.5. Применим алгоритм 4.7 к грамматике из примера 4.3. Поскольку FIRST(TE') = FIRST(T) = {(, id }, в соответствии с правилом вывода E

TE' входы M[E, ( ] и M[E, id ] становятся равными E TE'.

В соответствии с правилом вывода E'

+TE' значение M[E', +] равно E' +TE'. В соответствии с правилом вывода E' e значения M[E', )] и M[E', $] равны E' e, поскольку FOLLOW(E') = { ), $}.

Таблица анализа, построенная по алгоритму 4.7. для этой грамматики, приведена в таблица 4.3.

Контекстно-свободные грамматики и автоматы с магазинной памятью

Пусть G = (N, T, P, S) - КС-грамматика. Введем несколько важных понятий и определений.

Вывод, в котором в любой сентенциальной форме на каждом шаге делается подстановка самого левого нетерминала, называется левосторонним. Если S

* u в процессе левостороннего вывода, то u - левая сентенциальная форма. Аналогично определим правосторонний вывод. Обозначим шаги левого (правого) вывода l (r).

Упорядоченным графом называется пара (V,E), где V есть множество вершин, а E - множество линейно упорядоченных списков дуг, каждый элемент которого имеет вид ((v, v1), (v, v2), ... , (v, vn)). Этот элемент указывает, что из вершины v выходят n дуг, причем первой из них считается дуга, входящая в вершину v1, второй - дуга, входящая в вершинуv2, и т.д.

Упорядоченным помеченным деревом называется упорядоченный граф (V,E), основой которого является дерево и для которого определена функция f : V

F (функция разметки) для некоторого множества F.

Упорядоченное помеченное дерево D называется деревом вывода (или деревом разбора) цепочки w в КС-грамматике G = (N, T, P, S), если выполнены следующие условия:

(1) корень дерева D помечен S;

(2) каждый лист помечен либо

, либо e;

(3) каждая внутренняя вершина помечена нетерминалом

;

(4) если X - нетерминал, которым помечена внутренняя вершина и X1, ... , Xn - метки ее прямых потомков в указанном порядке, то X

X1 ... Xk - правило из множества P;

(5) Цепочка, составленная из выписанных слева направо меток листьев, равна w.

Процесс определения принадлежности данной строки языку, порождаемому данной грамматикой, и, в случае указанной принадлежности, построение дерева разбора для этой строки, называется синтаксическим анализом. Можно говорить о восстановлении дерева вывода (в частности, правостороннего или левостороннего) для строки, принадлежащей языку. По восстановленному выводу можно строить дерево разбора.

Грамматика G называется неоднозначной, если существует цепочка w, для которой имеется два или более различных деревьев вывода в G.

Грамматика G называется леворекурсивной, если в ней имеется нетерминал A такой, что для некоторой цепочки R существует вывод A

+ A.

Автомат с магазинной памятью (МП-автомат) - это семерка M = (Q, T, ?, D, q0, Z0, F), где

(1) Q - конечное множество состояний, представляющих всевозможные состояния управляющего устройства;

(2) T - конечный входной алфавит;

(3) ? - конечный алфавит магазинных символов;

(4) D - отображение множества Q x (T {e}) x ? в множество конечных подмножеств Q x ?*, называемое функцией переходов;

(5) - начальное состояние управляющего устройства;

(6) - символ, находящийся в магазине в начальный момент (начальный символ магазина);

(7) - множество заключительных состояний.

Конфигурация МП-автомата - это тройка (q, w, u), где

(1) - текущее состояние управляющего устройства;

(2) - непрочитанная часть входной цепочки; первый символ цепочки w находится под входной головкой; если w = e, то считается, что вся входная лента прочитана;

(3) - содержимое магазина; самый левый символ цепочки u считается верхним символом магазина; если u = e, то магазин считается пустым.

Такт работы МП-автомата M будем представлять в виде бинарного отношения , определенного на конфигурациях.

Будем писать



если множество D(q, a, Z) содержит (p, v), где и (верхушка магазина слева).

Начальной конфигурацией МП-автомата M называется конфигурация вида (q0, w, Z0), где , то есть управляющее устройство находится в начальном состоянии, входная лента содержит цепочку, которую нужно проанализировать, а в магазине имеется только начальный символ Z0.

>Заключительной конфигурацией называется конфигурация вида (q, e, u), где , то есть управляющее устройство находится в одном из заключительных состояний, а входная цепочка целиком прочитана.

Введем транзитивное и рефлексивно-транзитивное замыкание отношения , а также его степень k > 0 (обозначаемые , и соответственно).

Говорят, что цепочка w допускается МП-автоматом M, если для некоторых и .

Множество всех цепочек, допускаемых автоматом M называется языком, допускаемым (распознаваемым, определяемым) автоматом M (обозначается L(M)).

Пример 4.1. Рассмотрим МП-автомат

M = ({q0, q1, q2}, {a, b}, {Z, a, b}, D, q0, Z, {q2}),



у которого функция переходов D содержит элементы:

D(q0, a, Z) = {(q0, aZ)}, D(q0, b, Z) = {(q0, bZ)}, D(q0, a, a) = {(q0, aa), {q1, e)}, D(q0, a, b) = {(q0, ab)}, D(q0, b, a) = {(q0, ba)}, D(q0, b, b) = {(q0, bb), (q1, e)}, D(q1, a, a) = {(q1, e)}, D(q1, b, b) = {(q1, e)}, D(q1, e, Z) = {(q2, e)}.

Нетрудно показать, что , где wR обозначает обращение ("переворачивание") цепочки w.

Иногда допустимость определяют несколько иначе: цепочка w допускается МП-автоматом M, если для некоторого . В таком случае говорят, что автомат допускает цепочку опустошением магазина. Эти определения эквивалентны, ибо справедлива

Левая факторизация

Oсновная идея левой факторизации в том, что в том случае, когда неясно, какую из двух альтернатив надо использовать для развертки нетерминала A, нужно изменить A-правила так, чтобы отложить решение до тех пор, пока не будет достаточно информации для принятия правильного решения.

Если A

?1 | ?2 - два A-правила и входная цепочка начинается с непустой строки, выводимой из , мы не знаем, разворачивать ли по первому правилу или по второму. Можно отложить решение, развернув A A'. Тогда после анализа того, что выводимо из , можно развернуть по A' ?1 или по A' ?2. Левофакторизованные правила принимают вид

A

A'

A'

?1|?2

Алгоритм 4.9. Левая факторизация грамматики.

Вход. КС-грамматика G.

Выход. Левофакторизованная КС-грамматика G', эквивалентная G.

Метод. Для каждого нетерминала A найти самый длинный префикс

, общий для двух или более его альтернатив. Если e, то есть существует нетривиальный общий префикс, заменить все A-правила

A

?1|?2| ... |?n|z,

где z обозначает все альтернативы, не начинающиеся с

, на

A

A'|z

A'

?1|?2| ... |?n

где A' - новый нетерминал. Применять это преобразование, пока никакие две альтернативы не будут иметь общего префикса.

Пример 4.9. Рассмотрим вновь грамматику условных операторов из примера 4.6:

S

if E then S | if E then S else S | a E b

После левой факторизации грамматика принимает вид

S

if E then SS' | a S' else S | e E b

К сожалению, грамматика остается неоднозначной, а значит, и не LL(1)-грамматикой.

LL(1)-грамматики

Алгоритм 4.7 построения таблицы предсказывающего анализатора может быть применен к любой КС-грамматике. Однако для некоторых грамматик построенная таблица может иметь неоднозначно определенные входы. Например, нетрудно доказать, что если грамматика леворекурсивна или неоднозначна, таблица будет иметь по крайней мере один неоднозначно определенный вход.

Грамматики, для которых таблица предсказывающего анализатора не имеет неоднозначно определенных входов, называются LL(1)-грамматиками. Предсказывающий анализатор, построенный для LL(1)-грамматики, называется LL(1)-анализатором. Первая буква L в названии связано с тем, что входная цепочка читается слева направо, вторая L означает, что строится левый вывод входной цепочки, 1 - что на каждом шаге для принятия решения используется один символ непрочитанной части входной цепочки.

Доказано, что алгоритм 4.7 для каждой из LL(1)-грам- матик G строит таблицу предсказывающего анализатора, распознающего все цепочки из L(G) и только эти цепочки. Нетрудно доказать также, что если G - LL(1)-грамматика, то L(G) - детерминированный КС-язык.

Справедлив также следующий критерий LL(1)-граммати- ки. Грамматика G = (N, T, P, S) является LL(1)-грамматикой тогда и только тогда, когда для каждой пары правил A

, A ? из P

(то есть правил с одинаковой левой частью) выполняются следующие 2 условия:

(1)

(2) Если

, то FIRST(?) FOLLOW(A)= .

Язык, для которого существует порождающая LL(1)- грамматика, называют LL(1)-языком. Доказано, что проблема определения, порождает ли грамматика LL-язык, является алгоритмически неразрешимой.

Пример 4.6. Неоднозначная грамматика не является LL(1). Примером может служить следующая грамматика

G = ({S, E}, {if, then, else, a, b}, P, S) с правилами: S

if E then S | if E then S else S | a E b

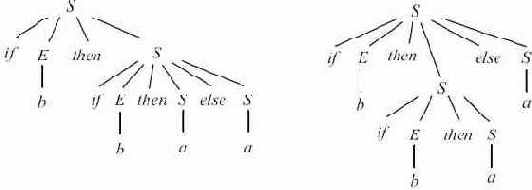

Эта грамматика является неоднозначной, что иллюстрируется на рис. 4.4.

LL(k)-грамматики

Определение. КС-грамматика G = (N, ?, P, S) называется LL(k)-грамматикой для некоторого фиксированного k, если из

(1)

(2)

для которых

и

FIRSTk(x) = FIRSTk(y), вытекает, что ? = ?.

Говоря менее формально, G будет LL(k)- грамматикой, если для данной цепочки

и первых k символов (если они есть), выводящихся из A, существует не более одного правила, которое можно применить к A, чтобы получить вывод какой-нибудь терминальной цепочки,

Рис. 4.4.

начинающейся с ? и продолжающейся упомянутыми k терминалами.

Грамматика называется LL(k)-грамматикой, если она LL(k)-грамматика для некоторого k.

Пример 4.7. Рассмотрим грамматику G = ({S, A, B}, {0, 1, a, b}, P, S), где P состоит из правил

S

A | B, A aAb | 0, B aBbb | 1.

Здесь L(G) = an0bn | n

0 an1b2n | n 0. G не является LL(k)-грамматикой ни для какого k. Интуитивно, если мы начинаем с чтения достаточно длинной цепочки, состоящей из символов a, то не знаем, какое из правил S A и S B было применено первым, пока не встретим 0 или 1.

Обращаясь к точному определению LL(k)-грамматики, положим ? =

= e; ? = A; ? = B; x = ak0bk и y = ak1b2k. Тогда выводы

соответствуют выводам (1) и (2) определения. Первые k символов цепочек x и y совпадают. Однако заключение ? = ? ложно. Так как k здесь выбрано произвольно, то G не является LL-грамматикой.

LR(1)-анализаторы

В названии LR(1) символ L указывает на то, что входная цепочка читается слева-направо, R - на то, что строится правый вывод, наконец, 1 указывает на то, что анализатор видит один символ непрочитанной части входной цепочки.

LR(1)-анализ привлекателен по нескольким причинам:

LR(1)-анализ - наиболее мощный метод анализа без возвратов типа сдвиг-свертка;LR(1)-анализ может быть реализован довольно эффективно;LR(1)-анализаторы могут быть построены для практически всех конструкций языков программирования;класс грамматик, которые могут быть проанализированы LR(1)-методом, строго включает класс грамматик, которые могут быть проанализированы предсказывающими анализаторами (сверху-вниз типа LL(1)).

Схематически структура LR(1)-анализатора изображена на рис. 4.4. Анализатор состоит из входной ленты, выходной ленты, магазина, управляющей программы и таблицы анализа (LR(1)-таблицы), которая имеет две части - функцию действий (Action) и функцию переходов (Goto). Управляющая программа одна и та же для всех LR(1)-анализаторов, разные анализаторы отличаются только таблицами анализа.

Анализатор читает символы на входной ленте по одному за шаг. В процессе анализа используется магазин, в котором хранятся строки вида S0X1S1X2S2 ... XmSm (Sm - верхушка магазина). Каждый Xi - символ грамматики (терминальный или нетерминальный), а Si - символ состояния.

Заметим, что символы грамматики (либо символы состояний) не обязательно должны размещаться в магазине. Однако, их использование облегчает понимание поведения LR-анализатора.

Элемент функции действий Action[Sm; ai] для символа состояния Sm и входа

, может иметь одно из четырех значений:

shift S (сдвиг), где S - символ состояния,reduce A

? (свертка по правилу грамматики A ?),accept (допуск),error (ошибка).

Элемент функции переходов Goto[Sm; A] для символа состояния Smи входа

, может иметь одно из двух значений:

Рис. 4.6.

S, где S - символ состояния,error (ошибка).

Конфигурацией LR(1)-анализатора называется пара, первая компонента которой - содержимое магазина, а вторая - непросмотренный вход:

(S0X1S1X2S2 ... XmSm, aiai+1 ... an$)

Эта конфигурация соответствует правой сентенциальной форме

X1X2 ... Xmaiai+1 ... an

Префиксы правых сентенциальных форм, которые могут появиться в магазине анализатора, называются активными префиксами. Основа сентенциальной формы всегда располагается на верхушке магазина. Таким образом, активный префикс - это такой префикс правой сентенциальной формы, который не переходит правую границу основы этой формы.

Когда анализатор начинает работу, в магазине находится только символ начального состояния S0, на входной ленте - анализируемая цепочка с маркером конца.

Каждый очередной шаг анализатора определяется текущим входным символом ai и символом состояния на верхушке магазина Sm следующим ниже образом.

Пусть LR(1)-анализатор находится в конфигурации

(S0X1S1X2S2 ... XmSm, aiai+1 ... an$)

Анализатор может проделать один из следующих шагов:

Если Action[Sm, ai] = shift S, то анализатор выполняет сдвиг, переходя в конфигурацию То есть, в магазин помещаются входной символ ai

и символ состояния S, определяемый Action[Sm, ai]. Текущим входным символом становится ai+1. Если Action[Sm, ai] = reduce A ?, то анализатор выполняет свертку, переходя в конфигурацию где S = Goto[Sm-r; A] и r - длина ?, правой части правила вывода.

Анализатор сначала удаляет из магазина 2r символов (r символов состояния и r символов грамматики), так что на верхушке оказывается состояние Sm-r. Затем анализатор помещает в магазин A - левую часть правила вывода, и S - символ состояния, определяемый Goto[Sm-r, A]. На шаге свертки текущий входной символ не меняется. Для LR(1)- анализаторов последовательность символов грамматики Xm-r+1 ... Xm, удаляемых из магазина , всегда соответствует ? - правой части правила вывода, по которому делается свертка.

После осуществления шага свертки генерируется выход LR(1)-анализатора, то есть исполняются семантические действия, связанные с правилом, по которому делается свертка, например, печатаются номера правил, по которым делается свертка.



Заметим, что функция Goto таблицы анализа, построенная по грамматике G, фактически представляет собой функцию переходов детерминированного конечного автомата, распознающего активные префиксы G. Если Action[Sm, ai] = accept, то разбор успешно завершен.Если Action[Sm, ai] = error, то анализатор обнаружил ошибку, и выполняются действия по диагностике и восстановлению.

Пример 4.10. Рассмотрим грамматику арифметических выражений G = ({E, T, F}, {id, +, *}, P, E) с правилами:

E E + TE TT T * FT FF id

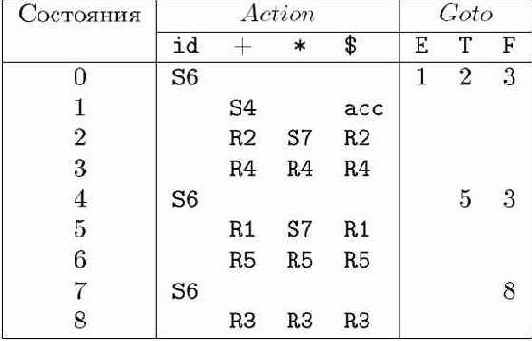

На рис. 4.7 изображены функции Action и Goto, образующие LR(1)-таблицу для этой грамматики. Элемент Si функции Action означает сдвиг и помещение в магазин состояния с номером i, Rj - свертку по правилу номер j, acc - допуск, пустая клетка - ошибку. Для функции Goto символ i означает помещение в магазин состояния с номером i, пустая клетка - ошибку.

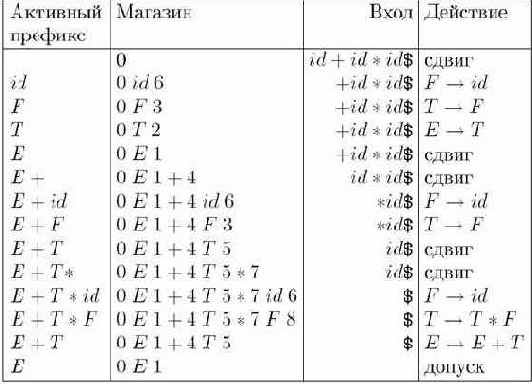

На входе id + id * id последовательность состояний магазина и входной ленты показаны на рис. 4.8. Например, в первой строке LR-анализатор находится в нулевом состоянии и "видит" первый входной символ id. Действие S6 в нулевой строке и столбце id в поле Action (рис. 4.7) означает сдвиг и помещение символа состояния 6 на верхушку магазина. Это и изображено во второй строке: первый символ id и символ состояния 6 помещаются в магазин, а id удаляется со входной ленты.

Текущим входным символом становится +, и действием в состоянии 6 на вход + является свертка по F id. Из магазина удаляются два символа (один символ состояния и один символ грамматики). Затем анализируется нулевое состояние. Поскольку Goto в нулевом состоянии по символу F - это 3, F и 3 помещаются в магазин. Теперь имеем конфигурацию, соответствующую третьей строке. Остальные шаги определяются аналогично.

LR(1)-грамматики

Если для КС-грамматики G функция Action, полученная в результате работы алгоритма 4.11., не содержит неоднозначно определ_нных входов, то грамматика называется LR(1)- грамматикой.

Язык L называется LR(1)-языком, если он может быть порожден некоторой LR(1)-грамматикой.

Иногда используется другое определение LR(1)-грамматики. Грамматика называется LR(1), если из условий

FIRST(w)=FIRST(y)

следует, что uAy = zBx (то есть u = z, A = B и x = y).

Согласно этому определению, если uvw и uvy - правовыводимые цепочки пополненной грамматики, у которых FIRST(w) = FIRST(y) и A

? - последнее правило, использованное в правом выводе цепочки uvw, то правило A ? должно применяться и в правом разборе при свертке uvy к uAy. Так как A дает ? независимо от w, то LR(1)-условие означает, что в FIRST(w) содержится информация, достаточная для определения того, что uv за один шаг выводится из uA. Поэтому никогда не может возникнуть сомнений относительно того, как свернуть очередную правовыводимую цепочку пополненной грамматики.

Можно доказать, что эти два определения эквивалентны. Дадим теперь определение LR(k)-грамматики.

Определение. Пусть G = (N, ?, P, S) - КС-грамматика и G' = (N', ?, P', S') - полученная из нее пополненная грамматика. Будем называть G LR(k)-грамматикой для k

0, если из условий

(1)

(2)

(3)FIRSTk(w) = FIRSTk(y)

следует, что

Ay = ?Bx (т.е. = ?, A = B и x = y):

Грамматика G называется LR-грамматикой, если она LR(k)-грамматика для некоторого k

0:

Интуитивно это определение говорит о том, что если

?w и ?y - правовыводимые цепочки пополненной грамматики, у которых FIRSTk(w) = FIRSTk(y), и A ? - последнее правило, использованное в правом выводе цепочки ?w, то правило A ? должно использоваться также в правом разборе при свертке ?y к Ay. Так как A даeт ? независимо от w, то LR(k)-условие говорит о том, что в FIRSTk(w) содержится информация, достаточная для определения того, что ? за один шаг выводится из A. Поэтому никогда не может возникнуть сомнений относительно того, как свернуть очередную правовыводимую цепочку пополненной грамматики.
Кроме того, работая с LR(k)-грамматикой, мы всегда знаем, допустить ли данную входную цепочку или продолжать разбор.

Пример 4.13. Рассмотрим грамматику G с правилами

S Sa|a

Согласно определению, G не LR(0)-грамматика, так как из трeх условий

(1)



(3)FIRST0(e) = FIRST0(a) = e

не следует, что S'a = S: Применяя определение к этой ситуации, имеем = e; ? = S; ? = e; ? = e; A = S', B = S; x = e и y = a. Проблема здесь заключается в том, что нельзя установить, является ли S основой правовыводимой цепочки Sa, не видя символа, стоящего после S (т.е. наблюдая "нулевое" количество символов). В соответствии с интуицией G не должна быть LR(0)- грамматикой и она не будет ею, если пользоваться первым определением. Это определение мы и будем использовать далее.

Пример 4.14. Пусть G - леволинейная грамматика с правилами



Заметим, что G не является LR(k)-грамматикой ни для какого k.

Допустим, что G - LR(k)-грамматика. Рассмотрим два правых вывода в пополненной грамматике G':



Эти два вывода удовлетворяют условию из определения LR(k)- грамматики при = e, ? = e, ? = akb, ? = e и y = akc: Но так как заключение неверно, т.е. A B, то G - не LR(k)-грамматика. Более того, так как LR(k)-условие нарушается для всех k, то G - не LR-грамматика.

Если грамматика не является LR(1), то анализатор типа сдвиг-свертка при анализе некоторой цепочки может достигнуть конфигурации, в которой он, зная содержимое магазина и следующий входной символ, не может решить, делать ли сдвиг или свертку (конфликт сдвиг/свертка), или не может решить, какую из нескольких сверток применить (конфликт свертка/свертка).

В частности, неоднозначная грамматика не может быть LR(1). Для доказательства рассмотрим два различных правых вывода

(1)

(2)

Нетрудно заметить, что LR(1) - условие (согласно второму определению LR(1)-грамматики) нарушается для наименьшего из чисел i, для которых un-i vm-i.

Пример 4.15. Рассмотрим ещe раз грамматику условных операторов:



Если анализатор типа сдвиг-свертка находится в конфигурации, такой, что необработанная часть входной цепочки имеет вид else ... $, а в магазине находится ...


if E then S, то нельзя определить, является ли if E then S основой, вне зависимости от того, что лежит в магазине ниже. Это конфликт сдвиг/свертка. В зависимости от того, что следует на входе за else, правильной может быть свертка по S if E then S или сдвиг else, а затем разбор другого S и завершение основы if E then S else S. Таким образом нельзя сказать, нужно ли в этом случае делать сдвиг или свертку, так что грамматика не является LR(1).

Эта грамматика может быть преобразована к LR(1)-виду следующим образом:



Основная разница между LL(1)- и LR(1)- грамматиками заключается в следующем. Чтобы грамматика была LR(1)- грамматикой, необходимо распознавать вхождение правой части правила вывода, просмотрев все, что выведено из этой правой части и текущий символ входной цепочки. Это требование существенно менее строгое, чем требование для LL(1)-грамматики, когда необходимо определить применимое правило, видя только первый символ, выводимый из его правой части. Таким образом, класс LL(1)-грамматик есть собственный подкласс класса LR(1)-грамматик.

Справедливы также следующие утверждения [2].

Теорема 4.7. Каждый LR(1)-язык является детерминированным КС-языком.

Теорема 4.8. Если L - детерминированный КС-язык, то существует LR(1)-грамматика, порождающая L.

Теорема 4.9. Для любой LR(k)-грамматики для k > 1 существует эквивалентная ей LR(k \Gamma 1)-грамматика.

Доказано, что проблема определения, порождает ли грамматика LR-язык, является алгоритмически неразрешимой.

Основа

В процессе разбора снизу-вверх типа сдвиг-свертка строится дерево разбора входной цепочки, начиная с листьев (снизу) к корню (вверх). Этот процесс можно рассматривать как "свертку" цепочки w к начальному символу грамматики. На каждом шаге свертки подцепочка, которую можно сопоставить правой части некоторого правила вывода, заменяется символом левой части этого правила вывода, и если на каждом шаге выбирается правильная подцепочка, то в обратном порядке прослеживается правосторонний вывод (рис. 4.5) Здесь ко входной цепочке, так же как и при анализе LL(1)-грамматик, приписан концевой маркер $.

Рис. 4.5.

Основой цепочки называется подцепочка сентенциальной формы, которая может быть сопоставлена правой части некоторого правила вывода, свертка по которому к левой части правила соответствует одному шагу в обращении правостороннего вывода. Самая левая подцепочка, которая сопоставляется правой части некоторого правила вывода A

?, не обязательно является основой, поскольку свертка по правилу A ? может дать цепочку, которая не может быть сведена к аксиоме.

Формально, основа правой сентенциальной формы z - это правило вывода A

? и позиция в z, в которой может быть найдена цепочка ? такие, что в результате замены ? на A получается предыдущая сентенциальная форма в правостороннем выводе z. Так, если , то A ? в позиции, следующей за , это основа цепочки ??. Подцепочка ? справа от основы содержит только терминальные символы.

Вообще говоря, грамматика может быть неоднозначной, поэтому не единственным может быть правосторонний вывод

?? и не единственной может быть основа. Если грамматика однозначна, то каждая правая сентенциальная форма грамматики имеет в точности одну основу. Замена основы в сентенциальной форме на нетерминал левой части называется отсечением основы. Обращение правостороннего вывода может быть получено с помощью повторного применения отсечения основы, начиная с исходной цепочки w. Если w - слово в рассматриваемой грамматике, то w = n, где n - n-я правая сентенциальная форма еще неизвестного правого вывода .

Чтобы восстановить этот вывод в обратном порядке, выделяем основу ?n в n и заменяем ?n на левую часть некоторого правила вывода An ?n, получая (n - 1)-ю правую сентенциальную форму n-1. Затем повторяем этот процесс, то есть выделяем основу ?n-1

в n-1 и сворачиваем эту основу, получая правую сентенциальную форму n-2. Если, повторяя этот процесс, мы получаем правую сентенциальную форму, состоящую только из начального символа S, то останавливаемся и сообщаем об успешном завершении разбора. Обращение последовательности правил, использованных в свертках, есть правый вывод входной строки.

Таким образом, главная задача анализатора типа сдвиг- свертка - это выделение и отсечение основы.

Преобразования КС-грамматик

Рассмотрим ряд преобразований, позволяющих "улучшить" вид контекстно-свободной грамматики без изменения порождаемого ею языка.

Назовем символ

недостижимым в КС- грамматике G = (N, T, P, S), если X не появляется ни в одной выводимой цепочке этой грамматики. Иными словами, символ X является недостижимым, если в G не существует вывода S * X? ни для каких .

Назовем символ

несводимым (бесплодным) в той же грамматике, если в ней не существует вывода вида X * xwy, где w, x, y принадлежат T*.

Очевидно, что каждый недостижимый и/или несводимый символ является бесполезным, как и все правила, его содержащие.

При внимательном изучении вышеприведенных определений становится понятным, что а) целесообразно искать не непосредственно сами недостижимые (или несводимые) символы, а последовательно определять множество достижимых (или сводимых) символов, начиная с тех, которые по определению являются достижимыми (аксиома) и сводимыми (терминалы) - все остальные символы оказываются бесполезными, б) одновременное определение достижимых и сводимых символов невозможно, так как соответствующие процессы идут в противоположных направлениях (от корня к листьям и наоборот).

Алгоритм 4.1. Устранение недостижимых символов.

Вход. КС-грамматика G = (N, T, P, S).

Выход. КС-грамматика G' = (N', T', P', S) без недостижимых символов, такая, что L(G') = L(G).

Метод. Выполнить шаги 1-4:

(1) Положить V0 = {S} и i = 1,

(2) Положить Vi = {X | в P есть A

X? и ,

(3) Если Vi

Vi-1, положить i = i + 1 и перейти к шагу 2, в противном случае перейти к шагу 4,

(4) Положить N' = Vi

N, T' = Vi T. Включить в P' все правила из P, содержащие только символы из Vi.

Алгоритм 4.2. Устранение несводимых символов.

Вход. КС-грамматика G = (N, T, P, S).

Выход. КС-грамматика G' = (N', T', P', S) без несводимых символов, такая, что L(G') = L(G).

Метод. Выполнить шаги 1-4:

(1) Положить N' = T и i = 1,

(2) Положить

,

(3) Если Ni

Ni-1, положить i = i + 1 и перейти к шагу 2, в противном случае положить Ne = Ni и перейти к шагу 4,

(4) Положить G1 = ((N Ne) {S}, T, P1, S), где P1 состоит из правил множества P, содержащих только символы из Ne T,

Чтобы устранить все бесполезные символы, необходимо применить к исходной грамматике сначала Алгоритм 4.2, а затем Алгоритм 4.1.

Пример. Все символы следующей грамматики

S AS | b

A AB

B a

являются достижимыми. Поэтому нарушение предложенного порядка применения к ней алгоритмов приведет лишь к частичному решению задачи.

КС-грамматика без бесполезных символов называется приведенной. Легко видеть, что для любой КС-грамматики существует эквивалентная приведенная. В дальнейшем будем предполагать, что все рассматривамые грамматики - приведенные.

Рекурсивный спуск

Выше был рассмотрен один из вариантов таблично-управ- ляемого предсказывающего анализа, когда магазин явно использовался в процессе работы анализатора. Возможен иной вариант предсказывающего анализа, в котором каждому нетерминалу сопоставляется процедура (вообще говоря, рекурсивная), и магазин образуется неявно при вызовах таких процедур. Процедуры рекурсивного спуска могут быть записаны, как показано ниже.

В процедуре A для случая, когда имеется правило A

ui, такое, что (напомним, что не может быть больше одного правила, из которого выводится e), приведены два варианта - 1.1 и 1.2. В варианте 1.1 делается проверка, принадлежит ли следующий входной символ FOLLOW(A): Если нет - выдается ошибка. В варианте 1.2 этого не делается, так что анализ ошибки откладывается на процедуру, вызвавшую A.

Следствия определения LL(k)- грамматики

Теорема 4.6. КС-грамматика G = (N, ?, P, S) является LL(k)-грамматикой тогда и только тогда, когда для двух различных правил A

? и A ? из Р пересечение FIRSTk(?) FIRSTk(?) пусто при всех таких ?A, что .

Доказательство. Необходимость. Допустим, что ?, A,

, ? и ? удовлетворяют условиям теоремы, а FIRSTk(?) FIRSTk(?) содержит x. Тогда по определению FIRST для некоторых y и z найдутся выводы

(Заметим, что здесь мы использовали тот факт, что N не содержит бесполезных нетерминалов, как это предполагается для всех рассматриваемых грамматик.) Если |x| < k; то y = z = e. Так как ?

?, то G не LL(k)-грамматика.

Достаточность. Допустим, что G не LL(k)-грамматика.

Тогда найдутся такие два вывода

что цепочки x и y совпадают в первых k позициях, но ?

?. Поэтому A ? и A ? - различные правила из P и каждое из множеств FIRSTk(?) и FIRSTk(?) содержит цепочку FIRSTk(x), совпадающую с цепочкой FIRSTk(y).

Пример 4.8. Грамматика G, состоящая из двух правил S

aS | a, не будет LL(1)-грамматикой, так как

FIRST1(aS) = FIRST1(a) = a.

Интуитивно это можно объяснить так: видя при разборе цепочки, начинающейся символом a, только этот первый символ, мы не знаем, какое из правил S

aS или S a надо применить к S. С другой стороны, G - это LL(2)-грамматика. В самом деле, в обозначениях только что представленной теоремы, если , то A = S и = e. Так как для S даны только два указанных правила, то ? = aS и ? = a. Поскольку FIRST2(aS) = aa и FIRST2(a) = a, то по последней теореме G будет LL(2)-грамматикой.

Удаление левой рекурсии

Основная трудность при использовании предсказывающего анализа - это нахождение такой грамматики для входного языка, по которой можно построить таблицу анализа с однозначно определенными входами. Иногда с помощью некоторых простых преобразований грамматику, не являющуюся LL(1), можно привести к эквивалентной LL(1)-грамматике. Среди этих преобразований наиболее эффективными являются левая факторизация и удаление левой рекурсии. Здесь необходимо сделать два замечания. Во-первых, не всякая грамматика после этих преобразований становится LL(1), и, во-вторых, после таких преобразований получающаяся грамматика может стать менее понимаемой.

Непосредственную левую рекурсию, то есть рекурсию вида A

A, можно удалить следующим способом. Сначала группируем A-правила:

A

A1 |A2| ... |Am|?1|?2| ... |?n;

где никакая из строк ?i не начинается с A. Затем заменяем этот набор правил на

где A' - новый нетерминал. Из нетерминала A можно вывести те же цепочки, что и раньше, но теперь нет левой рекурсии. С помощью этой процедуры удаляются все непосредственные левые рекурсии, но не удаляется левая рекурсия, включающая два или более шага. Приведенный ниже алгоритм 4.8 позволяет удалить все левые рекурсии из грамматики.

Алгоритм 4.8. Удаление левой рекурсии.

Вход. КС-грамматика G без e-правил (вида A

e).

Выход. КС-грамматика G' без левой рекурсии, эквивалентная G.

Метод. Выполнить шаги 1 и 2.

(1) Упорядочить нетерминалы грамматики G в произвольном порядке.

(2) Выполнить следующую процедуру:

После (i-1)-й итерации внешнего цикла на шаге 2 для любого правила вида Ak

As, где k < i, выполняется s > k. В результате на следующей итерации (по i) внутренний цикл (по j) последовательно увеличивает нижнюю границу по m в любом правиле Ai Am, пока не будет m i. Затем, после удаления непосредственной левой рекурсии для Ai-правил, m становится больше i.

Алгоритм 4.8 применим, если грамматика не имеет e- правил (правил вида A

e). Имеющиеся в грамматике e- правила могут быть удалены предварительно. Получающаяся грамматика без левой рекурсии может иметь e-правила.

Варианты LR-анализаторов

Часто построенные таблицы для LR(1)-анализатора оказываются довольно большими. Поэтому при практической реализации используются различные методы их сжатия. С другой стороны, часто оказывается, что при построении для языка синтаксического анализатора типа "сдвиг-свертка" достаточно более простых методов. Некоторые из этих методов базируются на основе LR(1)-анализаторов.

Одним из способов такого упрощения является LR(0)- анализ - частный случая LR-анализа, когда ни при построении таблиц, ни при анализе не учитывается аванцепочка.

Еще одним вариантом LR-анализа являются так называемые SLR(1)-анализаторы (Simple LR(1)). Они строятся следующим образом. Пусть C = {I0, I1, ... , In} - набор множеств допустимых LR(0)-ситуаций. Состояния анализатора соответствуют Ii. Функции действий и переходов анализатора определяются следующим образом.

Если

, то определим Action[i, a] = shift j.Если , то, для всех , A S', определим Action[i, a] = reduce A uЕсли , то определим Action[i, $] = accept.Если goto(Ii, A) = Ij , где , то определим Goto[i, A] = j.Остальные входы для функций Action и Goto определим как error.Начальное состояние соответствует множеству ситуаций, содержащему ситуацию [S' .S]

Распространенным вариантом LR(1)-анализа является также LALR(1)-анализ. Он основан на объединении (слиянии) некоторых таблиц. Назовем ядром множества LR(1)-ситуаций множество их первых компонент (то есть во множестве ситуаций не учитываются аванцепочки). Объединим все множества ситуаций с одинаковыми ядрами, а в качестве аванцепочек возьмем объединение аванцепочек. Функции Action и Goto строятся очевидным образом. Если функция Action таким образом построенного анализатора не имеет конфликтов, то он называется LALR(1)-анализатором (LookAhead LR(1)).Если грамматика является LR(1), то в таблицах LALR(1) анализатора могут появиться конфликты типы свертка-свертка (если одно из объединяемых состояний имело ситуации [A

, a] и [B ?, b], а другое [A , b] и [B ? a], то в LALR(1) появятся ситуации [A , {a, b}] и [B ?, {b, a}]). Конфликты типа сдвиг-свертка появиться не могут, поскольку аванцепочка для сдвига во внимание не принимается.

Восстановление процесса анализа после синтаксических ошибок

Одним из простейших методов восстановления после ошибки при LR(1)-анализе является следующий. При синтаксической ошибке просматриваем магазин от верхушки, пока не найдем состояние s с переходом на выделенный нетерминал A. Затем сканируются входные символы, пока не будет найден такой, который допустим после A. В этом случае на верхушку магазина помещается состояние Goto[s, A] и разбор продолжается. Для нетерминала A может иметься несколько таких вариантов. Обычно A - это нетерминал, представляющий одну из основных конструкций языка, например оператор.

При более детальной проработке реакции на ошибки можно в каждой пустой клетке анализатора поставить обращение к своей подпрограмме. Такая подпрограмма может вставлять или удалять входные символы или символы магазина, менять порядок входных символов.

В приведенных программах рекурсивного спуска была использована процедура реакции на синтаксические ошибки error(). В простейшем случае эта процедура выдает диагностику и завершает работу анализатора. Но можно попытаться некоторым разумным образом продолжить работу. Для разбора сверху вниз можно предложить следующий простой алгоритм.

Если в момент обнаружения ошибки на верхушке магазина оказался нетерминальный символ A и для него нет правила, соответствующего входному символу, то сканируем вход до тех пор, пока не встретим символ либо из FIRST(A), либо из FOLLOW(A). В первом случае разворачиваем A по соответствующему правилу, во втором - удаляем A из магазина.

Если на верхушке магазина терминальный символ, то можно удалить все терминальные символы с верхушки магазина вплоть до первого (сверху) нетерминального символа и продолжать так, как это было описано выше.

Атрибутные грамматики

Среди всех формальных методов описания языков программирования атрибутные грамматики (введенные Кнутом [7]) получили, по-видимому, наибольшую известность и распространение. Причиной этого является то, что формализм атрибутных грамматик основывается на дереве разбора программы в КС-грамматике, что сближает его с хорошо разработанной теорией и практикой построения трансляторов.

Язык описания атрибутных грамматик

Формализм атрибутных грамматик оказался очень удобным средством для описания семантики языков программирования. Вместе с тем выяснилось, что реализация вычислителей для атрибутных грамматик общего вида сталкивается с большими трудностями. В связи с этим было сделано множество попыток рассматривать те или иные классы атрибутных грамматик, обладающих "хорошими" свойствами. К числу таких свойств относятся прежде всего простота алгоритма проверки атрибутной грамматики на зацикленность и простота алгоритма вычисления атрибутов для атрибутных грамматик данного класса.

Атрибутные грамматики использовались для описания семантики языков программирования и было создано несколько систем автоматизации разработки трансляторов, основанных на формализме атрибутных грамматик. Опыт их использования показал, что "чистый" атрибутный формализм может быть успешно применен для описания семантики языка, но его использование вызывает трудности при создании транслятора. Эти трудности связаны как с самим формализмом, так и с некоторыми технологическими проблемами. К трудностям первого рода можно отнести несоответствие чисто функциональной природы атрибутного вычислителя и связанной с ней неупорядоченностью процесса вычисления атрибутов (что в значительной степени является преимуществом этого формализма) и упорядоченностью элементов программы. Это несоответствие ведет к тому, что приходится идти на искусственные приемы для их сочетания. Технологические трудности связаны с эффективностью трансляторов, полученных с помощью атрибутных систем. Как правило, качество таких трансляторов довольно низко из-за больших расходов памяти, неэффективности искусственных приемов, о которых было сказано выше.

Учитывая это, мы будем вести дальнейшее изложение на языке, сочетающем особенности атрибутного формализма и обычного языка программирования, в котором предполагается наличие операторов, а значит, и возможность управления порядком исполнения операторов. Этот порядок может быть привязан к обходу атрибутированного дерева разбора сверху вниз слева направо.
Что касается грамматики входного языка, то мы не будем предполагать принадлежность ее определенному классу (например, LL(1) или LR(1)). Будем считать, что дерево разбора входной программы уже построено как результат синтаксического анализа и атрибутные вычисления осуществляются в результате обхода этого дерева. Таким образом, входная грамматика атрибутного вычислителя может быть даже неоднозначной, что не влияет на процесс атрибутных вычислений.

При записи синтаксиса мы будем использовать расширенную БНФ. Элемент правой части синтаксического правила, заключенный в скобки [ ], может отсутствовать. Элемент правой части синтаксического правила, заключенный в скобки ( ), означает возможность повторения один или более раз. Элемент правой части синтаксического правила, заключенный в скобки [()], означает возможность повторения ноль или более раз. В скобках [ ] или [()] может указываться разделитель конструкций.

Ниже дан синтаксис языка описания атрибутных грамматик. Приведен только синтаксис конструкций, собственно описывающих атрибутные вычисления. Синтаксис обычных выражений и операторов не приводится - он основывается на Си.

Атрибутная грамматика::='ALPHABET' ( ОписаниеНетерминала ) ( Правило ) ОписаниеНетерминала::=ИмяНетерминала '::' [( ОписаниеАтрибутов / ';')]'.' ОписаниеАтрибутов::=Тип ( ИмяАтрибута / ',') Правило::='RULE' Синтаксис 'SEMANTICS' Семантика'.' Синтаксис::=ИмяНетерминала '::=' ПраваяЧасть ПраваяЧасть::=[( ЭлементПравойЧасти )] ЭлементПравойЧасти::=ИмяНетерминала | Терминал | '(' Нетерминал [ '/' Терминал ] ')' | '[' Нетерминал ']' | '[(' Нетерминал [ '/' Терминал ] ')]' Семантика::=[(ЛокальноеОбъявление / ';')] [( СемантическоеДействие / ';')] СемантическоеДействие::=Присваивание | [ Метка ] Оператор Присваивание::=Переменная ':=' Выражение Переменная::=ЛокальнаяПеременная | Атрибут Атрибут::=ЛокальныйАтрибут | ГлобальныйАтрибут ЛокальныйАтрибут::=ИмяАтрибута '<' Номер '>' ГлобальныйАтрибут::=ИмяАтрибута '<' Нетерминал '>' Метка::=Целое ':' | Целое 'Е' ':' | Целое 'А' ':' Оператор::=Условный | ОператорПроцедуры | ЦиклПоМножеству | ПростойЦикл | ЦиклСУсловиемОкончания



Описание атрибутной грамматики состоит из раздела описания атрибутов и раздела правил. Раздел описания атрибутов определяет состав атрибутов для каждого символа грамматики и тип каждого атрибута. Правила состоят из синтаксической и семантической части. В синтаксической части используется расширенная БНФ. Семантическая часть правила состоит из локальных объявлений и семантических действий. В качестве семантических действий допускаются как атрибутные присваивания, так и составные операторы.

Метка в семантической части правила привязывает выполнение оператора к обходу дерева разбора сверху- вниз слева направо. Конструкция i : оператор означает, что оператор должен быть выполнен сразу после обхода i- й компоненты правой части. Конструкция i E : оператор означает, что оператор должен быть выполнен, только если порождение i-й компоненты правой части пусто. Конструкция i A : оператор означает, что оператор должен быть выполнен после разбора каждого повторения i-й компоненты правой части (имеется в виду конструкция повторения).

Каждое правило может иметь локальные определения (типов и переменных). В формулах используются как атрибуты символов данного правила (локальные атрибуты) и в этом случае соответствующие символы указываются номерами в правиле (0 - для символа левой части, 1 - для первого символа правой части, 2 - для второго символа правой части и т.д.), так и атрибуты символов предков левой части правила (глобальные атрибуты). В этом случае соответствующий символ указывается именем нетерминала. Таким образом, на дереве образуются области видимости атрибутов: атрибут символа имеет область видимости, состоящую из правила, в которое символ входит в правую часть, плюс все поддерево, корнем которого является символ, за исключением поддеревьев - потомков того же символа в этом поддереве.

Значение терминального символа доступно через атрибут VAL соответствующего типа.

Пример 5.9. Атрибутная грамматика из примера 5.5

записывается следующим образом:

ALPHABET Num :: float V.Int :: float V; int P. Frac :: float V; int P. digit :: int VAL.

RULE Num ::= Int '.' Frac SEMANTICS V<0>=V<1>+V<3>; P<3>=1.

RULE Int ::= e SEMANTICS V<0>=0; P<0>=0.

RULE Int ::= digit Int SEMANTICS V<0>=VAL<1>*10**P<2>+V<2>; P<0>=P<2>+1.

RULE Frac ::= e SEMANTICS V<0>=0.

RULE Frac ::= digit Frac SEMANTICS V<0>=VAL<1>*10**(-P<0>)+V<2>; P<2>=P<0>+1.

Элементы теории перевода

До сих пор мы рассматривали процесс синтаксического анализа только как процесс анализа допустимости входной цепочки. Однако, в компиляторе синтаксический анализ служит основой еще одного важного шага - построения дерева синтаксического анализа. В примерах 4.3 и 4.8 предыдущей главы в процессе синтаксического анализа в качестве выхода выдавалась последовательность примененных правил, на основе которой и может быть построено дерево. Построение дерева синтаксического анализа является простейшим частным случаем перевода - процесса преобразования некоторой входной цепочки в некоторую выходную.

Определение. Пусть T - входной алфавит, а

- выходной алфавит. Переводом (или трансляцией) с языка на язык называется отображение ? : L1 L2. Если y = ? (x), то цепочка y называется выходом для цепочки x.

Мы рассмотрим несколько формализмов для определения переводов: преобразователи с магазинной памятью, схемы синтаксически управляемого перевода и атрибутные грамматики

Классы атрибутных грамматик и их реализация

В общем виде реализация вычислителей для атрибутных грамматик вызывает значительные трудности. Это связано с тем, что множество значений атрибутов, связанных с данным деревом, приходится вычислять в соответствии с зависимостями атрибутов, которые образуют ориентированный ациклический граф. На практике стараются осуществлять процесс вычисления атрибутов, привязывая его к тому или иному способу обхода дерева. Рассматривают многовизитные, многопроходные и другие атрибутные вычислители. Это, как правило, ведет к ограничению допустимых зависимостей между атрибутами, поддерживаемых вычислителем.

Простейшими подклассами атрибутных грамматик, вычисления всех атрибутов для которых может быть осуществлено одновременно с синтаксическим анализом, являются S-атрибутные и L-атрибутные грамматики. Определение. Атрибутная грамматика называется S- атрибутной, если она содержит только синтезируемые атрибуты.

Нетрудно видеть, что для S-атрибутной грамматики на любом дереве разбора все атрибуты могут быть вычислены за один обход дерева снизу вверх. Таким образом, вычисление атрибутов можно делать параллельно с восходящим синтаксическим анализом, например, LR(1)- анализом.

Пример 5.8. Рассмотрим S-атрибутную грамматику для перевода арифметических выражений в ПОЛИЗ. Здесь атрибут v имеет строковый тип, k - обозначает операцию конкатенации. Правила вывода и семантические правила определяются следующим образом

Определение. Атрибутная грамматика называется L- атрибутной, если любой наследуемый атрибут любого символа Xj из правой части каждого правила X0

X1X2 ... Xn грамматики зависит только от

атрибутов символов X1, X2, . . . , Xj-1, находящихся в правиле слева от Xj , инаследуемых атрибутов символа X0.

Заметим, что каждая S-атрибутная грамматика является L-атрибутной. Все атрибуты на любом дереве для L- атрибутной грамматики могут быть вычислены за один обход дерева сверху-вниз слева-направо. Таким образом, вычисление атрибутов можно осуществлять параллельно с нисходящим синтаксическим анализом, например, LL(1)- анализом или рекурсивным спуском.

В случае рекурсивного спуска в каждой функции, соответствующей нетерминалу, надо определить формальные параметры, передаваемые по значению, для наследуемых атрибутов, и формальные параметры, передаваемые по ссылке, для синтезируемых атрибутов. В качестве примера рассмотрим реализацию атрибутной грамматики из примера 5.5 (нетрудно видеть, что грамматика является L-атрибутной).

void int_part(float * V0, int * P0) {if (Map[InSym]==Digit) { int I=InSym; float V2; int P2; InSym=getInSym(); int_part(&V2,&P2); *V0=I*exp(P2*ln(10))+V2; *P0=P2+1; } else {*V0=0; *P0=0; } } void fract_part(float * V0, int P0) {if (Map[InSym]==Digit) { int I=InSym; float V2; int P2=P0+1; InSym=getInSym(); fract_part(&V2,P2); *V0=I*exp(-P0*ln(10))+V2; } else {*V0=0; } } void number() { float V1,V3,V0; int P; int_part(&V1,&P); if (InSym!='.') error(); fract_part(&V3,1); V0=V1+V3; }

Обобщенные схемы синтаксически управляемого перевода

Расширим определение СУ-схемы, с тем чтобы выполнять более широкий класс переводов. Во-первых, позволим иметь в каждой вершине дерева разбора несколько переводов. Как и в обычной СУ-схеме, каждый перевод зависит от прямых потомков соответствующей вершины дерева. Во- вторых, позволим элементам перевода быть произвольными цепочками выходных символов и символов, представляющих переводы в потомках. Таким образом, символы перевода могут повторяться или вообще отсутствовать.

Определение. Обобщенной схемой синтаксически управляемого перевода (или трансляции, сокращенно: OСУ-схемой) называется шестерка Tr = (N,T,?,?,R,S), где все символы имеют тот же смысл, что и для СУ-схемы, за исключением того, что

?- конечное множество символов перевода вида Ai, где

и i - целое число;R - конечное множество правил перевода вида A u, A1 = v1, ... , Am = vm, удовлетворяющих следующим условиям:

для 1 j m,каждый символ, входящий в v1, . . . , vm, либо принадлежит ?, либо является , где B входит в u,если u имеет более одного вхождения символа B, то каждый символ Bk во всех v соотнесен (верхним индексом) с конкретным вхождением B.

A

u называют входным правилом вывода, Ai - переводом нетерминала A, Ai = vi - элементом перевода, связанным с этим правилом перевода. Если в ОСУ-схеме нет двух правил перевода с одинаковым входным правилом вывода, то ее называют семантически однозначной.

Выход ОСУ-схемы определим снизу вверх. С каждой внутренней вершиной n дерева разбора (во входной грамматике), помеченной A, свяжем одну цепочку для каждого Ai. Эта цепочка называется значением (или переводом) символа Ai в вершине n. Каждое значение вычисляется подстановкой значений символов перевода данного элемента перевода Ai = vi, определенных в прямых потомках вершины n.

Переводом ?(Tr), определяемым ОСУ-схемой Tr, назовем множество {(x, y) | x имеет дерево разбора во входной грамматике для Tr и y - значение выделенного символа перевода Sk в корне этого дерева}.

Пример 5.4. Рассмотрим формальное дифференцирование выражений, включающих константы 0 и 1, переменную x, функции sin и cos , а также операции * и +.
Такие выражения порождает грамматика

E

E + T | T

T T * F | F

F (E) | sin (E) | cos (E)|x|0|1

Свяжем с каждым из E, T и F два перевода, обозначенных индексом 1 и 2. Индекс 1 указывает на то, что выражение не дифференцировано, 2 - что выражение продифференцировано. Формальная производная - это E2. Законы дифференцирования таковы:

d(f(x) + g(x)) = df(x) + dg(x) d(f(x) * g(x)) = f(x) * dg(x) + g(x) * df(x) d sin (f(x)) = cos (f(x)) * df(x) d cos (f(x)) = -sin (f(x))df(x) dx = 1 d0 = 0 d1 = 0

Эти законы можно реализовать следующей ОСУ-схемой:

E E + T E1 = E1 + T1 E2 = E2 + T2 E T E1 = T1 E2 = T2 T T * F T1 = T1 * F1 T2 = T1 * F2 + T2 * F1 T F T1 = F1 T2 = F2 F (E) F1 = (E1) F2 = (E2) F sin (E) F1 = sin (E1) F2 = cos (E1) * (E2) F cos (E) F1 = cos (E1) F2 = - sin (E1) * (E2)


Рис. 5.1.

F x F1 = x F2 = 1 F 0 F1 = 0 F2 = 0 F 1 F1 = 1 F2 = 0

Дерево вывода для sin (cos (x)) + x приведено на рис. 5.1.

Определение атрибутных грамматик

Атрибутной грамматикой называется четверка AG = (G, AS, AI, R), где

G = (N, T, P, S) - приведенная КС-грамматика;AS - конечное множество синтезируемых атрибутов;AI - конечное множество наследуемых атрибутов, AS

AI = ;R - конечное множество семантических правил.

Атрибутная грамматика AG сопоставляет каждому символу X из N

T множество AS(X) синтезируемых атрибутов и множество AI (X) наследуемых атрибутов. Множество всех синтезируемых атрибутов всех символов из N T обозначается AS, наследуемых - AI . Атрибуты разных символов являются различными атрибутами. Будем обозначать атрибут a символа X как a(X). Значения атрибутов могут быть произвольных типов, например, представлять собой числа, строки, адреса памяти и т.д.

Пусть правило p из P имеет вид X0

X1X2 ... Xn. Атрибутная грамматика AG сопоставляет каждому правилу p из P конечное множество R(p) семантических правил вида

a(Xi) = f(b(Xj), c(Xk), ... , d(Xm))

где 0

j, k, ... , m n, причем 1 i n, если (то есть a(Xi) - наследуемый атрибут), и i = 0, если (то есть a(Xi) - синтезируемый атрибут).

Таким образом, семантическое правило определяет значение атрибута a символа Xi на основе значений атрибутов b, c, . . . , d символов Xj , Xk, . . . , Xm соответственно.

В частном случае длина n правой части правила может быть равна нулю, тогда будем говорить, что атрибут a символа Xi "получает в качестве значения константу".

В дальнейшем будем считать, что атрибутная грамматика не содержит семантических правил для вычисления атрибутов терминальных символов. Предполагается, что атрибуты терминальных символов - либо предопределенные константы, либо доступны как результат работы лексического анализатора.

Пример 5.5. Рассмотрим атрибутную грамматику, позволяющую вычислить значение вещественного числа, представленного в десятичной записи. Здесь N = {Num, Int, Frac}, T = {digit, .}, S = Num, а правила вывода и семантические правила определяются следующим образом (верхние индексы используются для ссылки на разные вхождения одного и того же нетерминала):

Для этой грамматики



Пусть дана атрибутная грамматика AG и цепочка, принадлежащая языку, определяемому соответствующей G = (N, T, P, S). Сопоставим этой цепочке "значение "следующим образом. Построим дерево разбора T этой цепочки в грамматике G. Каждый внутренний узел этого дерева помечается нетерминалом X0, соответствующим применению p-го правила грамматики; таким образом, у этого узла будет n непосредственных потомков (рис. 5.2).


Рис. 5.2.

Пусть теперь X - метка некоторого узла дерева и пусть a - атрибут символа X. Если a - синтезируемый атрибут, то X = X0 для некоторого ; если же a - наследуемый атрибут, то X = Xj для некоторых и 1 j n. В обоих случаях дерево "в районе" этого узла имеет вид, приведенный на рис. 5.2. По определению, атрибут a имеет в этом узле значение v, если в соответствующем семантическом правиле

a(Xi) = f(b(Xj), c(Xk), ... , d(Xm))

все атрибуты b, c, . . . , d уже определены и имеют в узлах с метками Xj , Xk, . . . , Xm значения vj , vk, . . . , vm соответственно, а v = f(v1, v2, ... , vm). Процесс вычисления атрибутов на дереве продолжается до тех пор, пока нельзя будет вычислить больше ни одного атрибута. Вычисленные в результате атрибуты корня дерева представляют собой "значение", соответствующее данному дереву вывода.

Заметим, что значение синтезируемого атрибута символа в узле синтаксического дерева вычисляется по атрибутам символов в потомках этого узла; значение наследуемого атрибута вычисляется по атрибутам "родителя" и "соседей".

Атрибуты, сопоставленные вхождениям символов в дерево разбора, будем называть вхождениями атрибутов в дерево разбора, а дерево с сопоставленными каждой вершине атрибутами - атрибутированным деревом разбора.

Пример 5.6. Атрибутированное дерево для грамматики из предыдущего примера и цепочки w = 12:34 показано на рис. 5.3.


Рис. 5.3.

Будем говорить, что семантические правила заданы корректно, если они позволяют вычислить все атрибуты произвольного узла в любом дереве вывода.



Между вхождениями атрибутов в дерево разбора существуют зависимости, определяемые семантическими правилами, соответствующими примененным синтаксическим правилам. Эти зависимости могут быть представлены в виде ориентированного графа следующим образом.

Пусть T - дерево разбора. Сопоставим этому дереву ориентированный граф D(T), узлами которого являются пары (n; a), где n - узел дерева T, a - атрибут символа, служащего меткой узла n. Граф содержит дугу из (n1, a1) в (n2, a2) тогда и только тогда, когда семантическое правило, вычисляющее атрибут a2, непосредственно использует значение атрибута a1. Таким образом, узлами графа D(T) являются атрибуты, которые нужно вычислить, а дуги определяют зависимости, подразумевающие, какие атрибуты вычисляются раньше, а какие позже.

Пример 5.7. Граф зависимостей атрибутов для дерева разбора из предыдущего примера показан на рис. 5.4.


Рис. 5.4.

Можно показать, что семантические правила являются корректными тогда и только тогда, когда для любого дерева вывода T соответствующий граф D(T) не содержит циклов (то есть является ориентированным ациклическим графом).

Преобразователи с магазинной памятью

Рассмотрим важный класс абстрактных устройств, называемых преобразователями с магазинной памятью. Эти преобразователи получаются из автоматов с магазинной памятью, если к ним добавить выход и позволить на каждом шаге выдавать выходную цепочку.

Преобразователем с магазинной памятью (МП-преоб- разователем) называется восьмерка

, где все символы имеют тот же смысл, что и в определении МП-автомата, за исключением того, что - конечный выходной алфавит, а D - отображение множества Q x (T {e}) x ? в множество конечных подмножеств множества .

Определим конфигурацию преобразователя P как четверку (q, x, u, y), где

- состояние, - цепочка на входной ленте, - содержимое магазина, - цепочка на выходной ленте, выданная вплоть до настоящего момента.

Если множество D(q, a, Z) содержит элемент (r, u, z), то будем писать

для любых , и : Рефлексивно - транзитивное замыкание отношения будем обозначать .

Цепочку y назовем выходом для x, если

для некоторых и . Переводом (или трансляцией), определяемым МП-преобразователем P (обозначается ), назовем множество

Будем говорить, что МП-преобразователь P является детерминированным (ДМП-преобразователем), если выполняются следующие условия:

для всех

и множество D(q, a, Z) содержит не более одного элемента,если D(q, e, Z) , то D(q, a, Z) = для всех .

Пример 5.1. Рассмотрим перевод ? , отображающий каждую цепочку

, в которой число вхождений символа a равно числу вхождений символа b, в цепочку y = (ab)n, где n - число вхождений a или b в цепочку x. Например, ? (abbaab$) = ababab.

Этот перевод может быть реализован ДМП-преобразователем P = ({q0, qf}, {a, b, $}, {Z, a, b}, {a, b}, D, q0, Z, {qf}) c функцией переходов:

Схемы синтаксически управляемого перевода

Определение. Cхемой синтаксически управляемого перевода (или трансляции, сокращенно: СУ-схемой) называется пятерка Tr = (N, T, ?, R, S), где

(1) N - конечное множество нетерминальных символов;

(2) T - конечный входной алфавит;

? - конечный выходной алфавит;

R - конечное множество правил перевода вида

где

и вхождения нетерминалов в цепочку v образуют перестановку вхождений нетерминалов в цепочку u, так что каждому вхождению нетерминала B в цепочку u соответствует некоторое вхождение этого же нетерминала в цепочку v; если нетерминал B встречается более одного раза, для указания соответствия используются верхние целочисленные индексы;

(5) S - начальный символ, выделенный нетерминал из N.

Определим выводимую пару в схеме Tr следующим образом:

(1) (S, S) - выводимая пара, в которой символы S соответствуют друг другу;

(2) если (xAy; x'Ay') - выводимая пара, в цепочках которой вхождения A соответствуют друг другу, и A

u, v - правило из R, то (xuy; x'vy') - выводимая пара. Для обозначения такого вывода одной пары из другой будем пользоваться обозначением : (xAy, x'Ay') (xuy, x'vy'). Рефлексивно-транзитивное замыкание отношение обозначим *.

Переводом ? (Tr), определяемым СУ-схемой Tr, назовем множество пар

Если через P обозначить множество входных правил вывода всех правил перевода, то G = (N, T, P, S) будет входной грамматикой для Tr.

СУ-схема Tr = (N, T, ?, R, S) называется простой, если для каждого правила A

u, v из R соответствующие друг другу вхождения нетерминалов встречаются в u и v в одном и том же порядке.

Перевод, определяемый простой СУ-схемой, называется простым синтаксически управляемым переводом (простым СУ-переводом).

Пример 5.2. Перевод арифметических выражений в ПОЛИЗ (польскую инверсную запись) можно осуществить простой СУ-схемой с правилами

E E + T	ET+
E T	T
T T * F	TF+
T F	F
F id	id
F (E)	E.

Найдем выход схемы для входа id * (id + id). Нетрудно видеть, что существует последовательность шагов вывода

переводящая эту цепочку в цепочку id id id + *.

Рассмотрим связь между переводами, определяемыми СУ- схемами и осуществляемыми МП-преобразователями [2].

Синтаксически управляемый перевод

Другим формализмом, используемым для определения переводов, является схема синтаксически управляемого перевода. Фактически, такая схема представляет собой КС- грамматику, в которой к каждому правилу добавлен элемент перевода. Всякий раз, когда правило участвует в выводе входной цепочки, с помощью элемента перевода вычисляется часть выходной цепочки, соответствующая части входной цепочки, порожденной этим правилом.

---

---
