Автоматы

Автомат (state machine) в языке UML представляет собой некоторый формализм для моделирования поведения элементов модели и системы в целом. В метамодели UML автомат является пакетом, в котором определено множество понятий, необходимых для представления поведения моделируемой сущности в виде дискретного пространства с конечным числом состояний и переходов. С другой стороны, автомат описывает поведение отдельного объекта в форме последовательности состояний, которые охватывают все этапы его жизненного цикла, начиная от создания объекта и заканчивая его уничтожением. Каждая диаграмма состояний представляет некоторый автомат.

Простейшим примером визуального представления состояний и переходов на основе формализма автоматов может служить рассмотренная выше ситуация с исправностью технического устройства, такого как компьютер. В этом случае вводятся в рассмотрение два самых общих состояния: "исправен" и "неисправен" и два перехода: "выход из строя" и "ремонт". Графически эта информация может быть представлена в виде изображенной ниже диаграммы состояний компьютера (рис. 6.1).

Рис. 6.1. Простейший пример диаграммы состояний для технического устройства типа компьютер

Основными понятиями, входящими в формализм автомата, являются состояние и переход. Главное различие между ними заключается в том, что длительность нахождения системы в отдельном состоянии существенно превышает время, которое затрачивается на переход из одного состояния в другое. Предполагается, что в пределе время перехода из одного состояния в другое равно нулю (если дополнительно ничего не сказано). Другими словами, переход объекта из состояния в состояние происходит мгновенно.

В общем случае автомат представляет динамические аспекты моделируемой системы в виде ориентированного графа, вершины которого соответствуют состояниям, а дуги — переходам. При этом поведение моделируется как последовательное перемещение по графу состояний от вершины к вершине по связывающим их дугам с учетом их ориентации.
Для графа состояний системы можно ввести в рассмотрение специальные свойства.

Одним из таких свойств является выделение из всей совокупности состояний двух специальных: начального и конечного. Хотя ни в графе состояний, ни на диаграмме состояний время нахождения системы в том или ином состоянии явно не учитывается, предполагается, что последовательность изменения состояний упорядочена во времени. Другими словами, каждое последующее состояние всегда наступает позже предшествующего ему состояния.

Еще одним свойством графа состояний может служить достижимость состояний. Речь идет о том, что навигация или ориентированный путь в графе состояний определяет специальное бинарное отношение на множестве всех состояний системы. Это отношение характеризует потенциальную возможность перехода системы из рассматриваемого состояния в некоторое другое состояние. Очевидно, для достижимости состояний необходимо наличие связывающего их ориентированного пути в графе состояний.

Формализм автоматов допускает вложение одних автоматов в другие для уточнения внутренней структуры отдельных более общих состояний (макросостояний). В этом случае вложенные автоматы получили название подавтоматов. Подавтоматы могут использоваться для внутренней спецификации процедур и функций, образующих поведение исходного объекта. Например, состояние неисправности технического устройства (рис. 6.1) может быть детализировано на отдельные подсостояния, каждое из которых может характеризовать неисправность отдельных подсистем, входящих в состав данного устройства.

В языке UML понятие автомата дополнено специальной семантикой входящих в соответствующий пакет элементов. Далее в этой главе будут рассмотрены основные элементы поведения, которые образуют концептуальный базис, необходимый для правильного построения диаграмм состояний.

Формализм обычного автомата основан на выполнении следующих обязательных условий:

Автомат не запоминает историю перемещения из состояния в состояние. С точки зрения моделируемого поведения определяющим является сам факт нахождения объекта в том или ином состоянии, но никак не последовательность состояний, в результате которой объект перешел в текущее состояние.

Другими словами, автомат "забывает" все состояния, которые предшествовали текущему в данный момент времени. Образно говоря, существует непрозрачная стена, отделяющая текущее состояние от прошлого поведения объекта.

Примечание

Данное условие может быть изменено явным образом для сохранения некоторых аспектов предыстории поведения объекта на основе введения в рассмотрение так называемых исторических состояний, которые будут описаны ниже в этой главе.

В каждый момент времени автомат может находиться в одном и только в одном из своих состояний. Это означает, что формализм автомата предназначен для моделирования последовательного поведения, когда объект в течение своего жизненного цикла последовательно проходит через все свои состояния. При этом автомат может находиться в отдельном состоянии как угодно долго, если не происходит никаких событий.

Примечание

Это условие ограничивает применение автоматов для моделирования последовательных процессов. Необходимость моделирования параллельных процессов приводит к рассмотрению в контексте одной модели нескольких автоматов, каждый из которых специфицирует отдельный процесс поведения.

Хотя процесс изменения состояний автомата происходит во времени, явно концепция времени не входит в формализм автомата. Это означает, что длительность нахождения автомата в том или ином состоянии, а также время достижения того или иного состояния никак не специфицируются. Другими словами, время на диаграмме состояний присутствует в неявном виде, хотя для отдельных событий может быть указан интервал времени и в явном виде.

Примечание

Концепция времени в явной форме учитывается при построении диаграммы деятельности, когда требуется синхронизировать во времени процессы взаимодействия нескольких объектов модели. Поскольку диаграмма состояний предназначена для моделирования поведения объекта, которое определяется асинхронными событиями, эти события могут происходить в заранее неизвестные моменты времени.

Количество состояний автомата должно быть обязательно конечным (в языке UML рассматриваются только конечные автоматы), и все они должны быть специфицированы явным образом.

При этом отдельные псевдосостояния могут не иметь спецификаций (начальное и конечное состояния). В этом случае их назначение и семантика полностью определяются из контекста модели и рассматриваемой диаграммы состояний.

Граф автомата не должен содержать изолированных состояний и переходов. Это условие означает, что для каждого из состояний, кроме начального, должно быть определено предшествующее состояние. Каждый переход должен обязательно соединять два состояния автомата. Допускается переход из состояния в себя, такой переход еще называют "петлей".

Автомат не должен содержать конфликтующих переходов, т. е. таких переходов из одного и того же состояния, когда объект одновременно может перейти в два и более последующих состояния (кроме случая параллельных подавтоматов). В языке UML исключение конфликтов возможно на основе введения так называемых сторожевых условий, которые будут рассмотрены ниже.

Таким образом, правила поведения объекта, моделируемого некоторым автоматом, определяются, с одной стороны, общим формализмом автомата, а с другой — его графическим изображением в языке UML в форме конкретной диаграммы состояний.

Диаграмма состояний (statechart diagram)

Рассмотренная выше диаграмма классов представляет собой логическую модель статического представления моделируемой системы. Речь идет о том, что на данной диаграмме изображаются только взаимосвязи структурного характера, не зависящие от времени или реакции системы на внешние события. Однако для большинства физических систем, кроме самых простых и тривиальных, статических представлений совершенно недостаточно для моделирования процессов функционирования подобных систем как в целом, так и их отдельных подсистем и элементов.

Рассмотрим простой пример. Любое техническое устройство, такое как телевизор, компьютер, автомобиль, телефонный аппарат в самом общем случае может характеризоваться такими своими состояниями, как "исправен" и "неисправен". Интуитивно ясно, какой смысл вкладывается в каждое из этих понятий. Более того, использование по назначению данного устройства возможно только тогда, когда оно находится в исправном состоянии. В противном случае необходимо предпринять совершенно конкретные действия по его ремонту и восстановлению работоспособности.

Однако понимание семантики понятия состояния представляет определенные трудности. Дело в том, что характеристика состояний системы не зависит (или слабо зависит) от логической структуры, зафиксированной в диаграмме классов. Поэтому при рассмотрении состояний системы приходится на время отвлечься от особенностей ее объектной структуры и мыслить совершенно другими категориями, образующими динамический контекст поведения моделируемой системы. Поэтому при построении диаграмм состояний необходимо использовать специальные понятия, которые и будут рассмотрены в данной главе.

Ранее, в главах 1 и 4, было отмечено, что каждая прикладная система характеризуется не только структурой составляющих ее элементов, но и некоторым поведением или функциональностью. Для общего представления функциональности моделируемой системы предназначены диаграммы вариантов использования, которые на концептуальном уровне описывают поведение системы в целом.
Сейчас наша задача заключается в том, чтобы представить поведение более детально на логическом уровне, тем самым раскрыть сущность ответа на вопрос: "В процессе какого поведения система обеспечивает необходимую функциональность?".
Для моделирования поведения на логическом уровне в языке UML могут использоваться сразу несколько канонических диаграмм: состояний, деятельности, последовательности и кооперации, каждая из которых фиксирует внимание на отдельном аспекте функционирования системы. В отличие от других диаграмм диаграмма состояний описывает процесс изменения состояний только одного класса, а точнее — одного экземпляра определенного класса, т. е. моделирует все возможные изменения в состоянии конкретного объекта. При этом изменение состояния объекта может быть вызвано внешними воздействиями со стороны других объектов или извне. Именно для описания реакции объекта на подобные внешние воздействия и используются диаграммы состояний.
Главное предназначение этой диаграммы — описать возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение элемента модели в течение его жизненного цикла. Диаграмма состояний представляет динамическое поведение сущностей, на основе спецификации их реакции на восприятие некоторых конкретных событий. Системы, которые реагируют на внешние действия от других систем или от пользователей, иногда называют реактивными. Если такие действия инициируются в произвольные случайные моменты времени, то говорят об асинхронном поведении модели.
Хотя диаграммы состояний чаще всего используются для описания поведения отдельных экземпляров классов (объектов), но они также могут быть применены для спецификации функциональности других компонентов моделей, таких как варианты использования, актеры, подсистемы, операции и методы.
Диаграмма состояний по существу является графом специального вида, который представляет некоторый автомат. Понятие автомата в контексте UML обладает довольно специфической семантикой, основанной на теории автоматов.Вершинами этого графа являются состояния и некоторые другие типы элементов автомата (псевдосостояния), которые изображаются соответствующими графическими символами. Дуги графа служат для обозначения переходов из состояния в состояние. Диаграммы состояний могут быть вложены друг в друга, образуая вложенные диаграммы более детального представления отдельных элементов модели. Для понимания семантики конкретной диаграммы состояний необходимо представлять не только особенности поведения моделируемой сущности, но и знать общие сведения по теории автоматов.

Имя состояния

Имя состояния представляет собой строку текста, которая раскрывает содержательный смысл данного состояния. Имя всегда записывается с заглавной буквы. Поскольку состояние системы является составной частью процесса ее функционирования, рекомендуется в качестве имени использовать глаголы в настоящем времени (звенит, печатает, ожидает) или соответствующие причастия (занят, свободен, передано, получено). Имя у состояния может отсутствовать, т. е. оно является необязательным для некоторых состояний. В этом случае состояние является анонимным, и если на диаграмме состояний их несколько, то все они должны различаться между собой.

Историческое состояние

Как было отмечено выше, формализм обычного автомата не позволяет учитывать предысторию в процессе моделирования поведения объектов. Однако функционирование целого ряда систем основано на возможности выхода из отдельных состояний с последующим возвращением в это же состояние. При этом может оказаться необходимым учесть ту часть деятельности, которая была выполнена на момент выхода из этого состоянии, чтобы не начинать ее выполнение сначала. Для этой цели в языке UML существует историческое состояние.

Историческое состояние (history state) применяется в контексте составного состояния. Оно используется для запоминания того из последовательных подсостояний, которое было текущим в момент выхода из составного состояния. При этом существует две разновидности исторического состояния: недавнее и давнее (рис. 6.10).

Рис. 6.10. Графическое изображение недавнего (а) и давнего (б) исторического состояния

Недавнее историческое состояние (shallow history state) обозначается в форме небольшой окружности, в которую помещена латинская буква "Н" (рис. 6.10, а). Это состояние обладает следующей семантикой. Во-первых, оно является первым подсостоянием в составном состоянии, и переход извне в это составное состояние должен вести непосредственно в это историческое состояние. Во-вторых, при первом попадании в недавнее историческое состояние оно не хранит никакой истории (история пуста). Другими словами, при первом переходе в недавнее историческое состояние оно заменяет собой начальное состояние подавтомата.

Далее следует последовательное изменение вложенных подсостояний. Если в некоторый момент происходит выход из вложенного состояния (например, в случае некоторого внешнего события), то это историческое состояние запоминает то из подсостояний, которое являлось текущим на момент выхода. При следующем входе в это же составное состояние историческое подсостояние уже имеет непустую историю и сразу отправляет подавтомат в запомненное подсостояние, минуя все предшествующие ему подсостояния.

Историческое состояние теряет свою историю в тот момент, когда подавтомат доходит до своего конечного состояния. При этом недавнее историческое состояние запоминает историю только того подавтомата, к которому он относится. Другими словами, этот тип состояния способен запомнить историю только одного с ним уровня вложенности.

С другой стороны, запомненное состояние, в свою очередь, также может являться составным состоянием. Давнее историческое состояние (deep history state) обозначается в форме небольшой окружности, в которую помещена латинская буква "Н" с символом "*" (рис. 6.10, б) и служит для запоминания всех подсостояний любого уровня вложенности для текущего подавтомата.

Простым примером, иллюстрирующем применение недавнего исторического состояния, может служить логика работы почтовой программы-клиента. Предположим, при запуске этой программы мы находимся в состоянии написания нового сообщения, причем набран уже значительный фрагмент текста. Почтовая программа может быть сконфигурирована таким образом, что в фиксированные моменты времени (например, каждые 30 минут) она проверяет наличие новых сообщений на сервере провайдера при удаленном доступе. Очевидно, что очередной дозвон, хотя и прерывает работу редактора, не должен привести к потере набранного фрагмента текста.

В этом случае составное состояние "работа редактора" должно содержать вложенное историческое подсостояние, которое запоминает выполненную работу. После окончания дозвона и загрузки новой почты (в случае ее наличия) мы должны вернуться к сохраненному фрагменту нашего сообщения и продолжить работу редактора программы.

Диаграмма состояний почтовой программы-клиента (см. рис. 6.5) может быть дополнена с учетом рассмотренного аспекта ее поведения. Читателю предлагается это проделать самостоятельно в качестве упражнения.

Конечное состояние

Конечное (финальное) состояние представляет собой частный случай состояния, которое также не содержит никаких внутренних действий (псевдосостояния). В этом состоянии будет находиться объект по умолчанию после завершения работы автомата в конечный момент времени. Оно служит для указания на диаграмме состояний графической области, в которой завершается процесс изменения состояний или жизненный цикл данного объекта. Графически конечное состояние в языке UML обозначается в виде закрашенного кружка, помещенного в окружность (рис. 6.4, б), в которую может только входить стрелка, соответствующая переходу.

Начальное состояние

Начальное состояние представляет собой частный случай состояния, которое не содержит никаких внутренних действий (псевдосостояния). В этом состоянии находится объект по умолчанию в начальный момент времени. Оно служит для указания на диаграмме состояний графической области, от которой начинается процесс изменения состояний. Графически начальное состояние в языке UML обозначается в виде закрашенного кружка (рис. 6.4, а), из которого может только выходить стрелка, соответствующая переходу.

Рис. 6.4. Графическое изображение начального и конечного состояний на диаграмме состояний

На самом верхнем уровне представления объекта переход из начального состояния может быть помечен событием создания (инициализации) данного объекта. В противном случае переход никак не помечается. Если этот переход не помечен, то он является первым переходом в следующее за ним состояние.

Параллельные подсостояния

Параллельные подсостояния (concurrent substates) позволяют специфицировать два и более подавтомата, которые могут выполняться параллельно внутри составного события. Каждый из подавтоматов занимает некоторую область (регион) внутри составного состояния, которая отделяется от остальных горизонтальной пунктирной линией. Если на диаграмме состояний имеется составное состояние с вложенными параллельными подсостояниями, то объект может одновременно находиться в каждом из этих подсостояний.

Однако отдельные параллельные подсостояния могут, в свою очередь, состоять из нескольких последовательных подсостояний (подавтоматы 1 и 2 на рис. 6.8). В этом случае по определению объект может находиться только в одном из последовательных подсостояний подавтомата. Таким образом, для абстрактного примера (рис. 6.8) допустимо одновременное нахождение объекта в подсостояниях (1, 3, 4), (2, 3, 4), (1, 3, 5), (2, 3, 5). Недопустимо нахождение объекта одновременно в подсостояниях (1, 2,3) или (3, 4, 5).

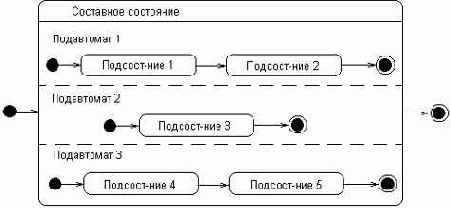

Рис. 6.8. Графическое изображение составного состояния с вложенными параллельными подсостояниями

Поскольку каждый регион вложенного состояния специфицирует некоторый подавтомат, то для каждого из вложенных подавтоматов могут быть определены собственные начальное и конечные подсостояния (рис. 6.8). При переходе в данное составное состояние каждый из подавтоматов оказывается в своем начальном подсостояний. Далее происходит параллельное выполнение каждого из этих подавтоматов, причем выход из составного состояния будет возможен лишь в том случае, когда все подавтоматы будут находиться в своих конечных подсостояниях.

Если какой-либо из подавтоматов пришел в свое конечное состояние раньше других, то он должен ожидать, пока и другие подавтоматы не придут в свои конечные состояния.

В некоторых случаях бывает желательно скрыть внутреннюю структуру составного состояния. Например, отдельный подавтомат, специфицирующий составное состояние, может быть настолько большим по масштабу, что его визуализация затруднит общее представление диаграммы состояний. В подобной ситуации допускается не раскрывать на исходной диаграмме состояний данное составное состояние, а указать в правом нижнем углу специальный символ-пиктограмму (рис. 6.9). В последующем диаграмма состояний для соответствующего подавтомата может быть изображена отдельно от основной с необходимыми комментариями.

Рис. 6.9. Составное состояние со скрытой внутренней структурой и специальной пиктограммой

Переход

Простой переход (simple transition) представляет собой отношение между двумя последовательными состояниями, которое указывает на факт смены одного состояния другим. Пребывание моделируемого объекта в первом состоянии может сопровождаться выполнением некоторых действий, а переход во второе состояние будет возможен после завершения этих действий, а также после удовлетворения некоторых дополнительных условий. В этом случае говорят, что переход срабатывает, Или происходит срабатывание перехода. До срабатывания перехода объект находится в предыдущем от него состоянии, называемым исходным состоянием, или в источнике (не путать с начальным состоянием — это разные понятия), а после его срабатывания объект находится в последующем от него состоянии (целевом состоянии).

Переход осуществляется при наступлении некоторого события: окончания выполнения деятельности (do activity), получении объектом сообщения или приемом сигнала. На переходе указывается имя события Кроме того, на переходе могут указываться действия, производимые объектом в ответ на внешние события при переходе из одного состояния в другое. Срабатывание перехода может зависеть не только от наступления некоторого события, но и от выполнения определенного условия, называемого сторожевым условием. Объект перейдет из одного состояния в другое в том случае, если произошло указанное событие и сторожевое условие приняло значение "истина".

Примечание

Переход может быть направлен в то же состояние, из которого он выходит. В этом случае его называют переходом в себя. Исходное и целевое состояния перехода в себя совпадают. Этот переход изображается петлей со стрелкой и отличается от внутреннего перехода. При переходе в себя объект покидает исходное состояние, а затем снова входит в него. При этом всякий раз выполняются внутренние действия, специфицированные метками entry и exit.

На диаграмме состояний переход изображается сплошной линией со стрелкой, которая направлена в целевое состояние (например, "выход из строя" на рис. 6.1). Каждый переход может помечен строкой текста, которая имеет следующий общий формат:

<сигнатура события>'['<сторожевое условие>']' <выражение действия>.

При этом сигнатура события описывает некоторое событие с необходимыми аргументами:

<имя события>'('<список параметров, разделенных запятыми>')'.

Переходы между параллельными состояниями

В отдельных случаях переход может иметь несколько состояний-источников и несколько целевых состояний. Такой переход получил специальное название — параллельный переход. Введение в рассмотрение параллельного перехода обусловлено необходимостью синхронизировать и/или разделить отдельные подпроцессы на параллельные нити без спецификации дополнительной синхронизации в параллельных подавтоматах.

Графически такой переход изображается вертикальной черточкой, аналогично обозначению перехода в известном формализме сетей Петри. Если параллельный переход имеет две или более входящих дуг (рис. 6.11, а), то его называют соединением (join). Если же он имеет две или более исходящих из него дуг (рис. 6.11, б), то его называют ветвлением (fork). Текстовая строка спецификации параллельного перехода записывается рядом с черточкой и относится ко всем входящим (исходящим) дугам.

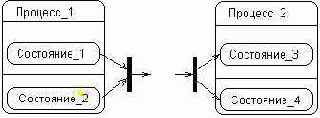

Рис. 6.11. Графическое изображение параллельного перехода из параллельных состояний (а) и параллельного перехода в параллельные состояния (б)

Срабатывание параллельного перехода происходит следующим образом. В первом случае (переход-соединение) переход срабатывает, если имеет место событие-триггер для всех исходных состояний этого перехода, и выполнено (при его наличии) сторожевое условие. При срабатывании перехода-соединения одновременно покидаются все исходные состояния перехода (состояния 1 и 2) и происходит переход в целевое состояние. При этом каждое из исходных состояний перехода должно принадлежать отдельному подавтомату, входящему в состав автомата (процессу 1).

Во втором случае (ветвление) происходит расщепление автомата на два подавтомата, образующих параллельные ветви вложенных подсостояний. При этом после срабатывания перехода моделируемый объект одновременно будет находиться во всех целевых состояниях этого перехода (состояния 3 и 4). Далее процесс изменения состояний будет протекать согласно ранее рассмотренным правилам для составных состояний.

Переходы между составными состояниями

Переход, стрелка которого соединена с границей некоторого составного состояния, обозначает переход в составное состояние (переход b на рис. 6.12). Он эквивалентен переходу в начальное состояние каждого из подавтоматов (возможно, единственному), входящих в состав данного суперсостояния. Переход, выходящий из составного состояния (переходы f и g на рис. 6.12), относится к каждому из вложенных подсостояний. Это означает, что объект может покинуть составное суперсостояние, находясь в любом из его подсостояний. Для этого вполне достаточно выполнения события и сторожевого условия.

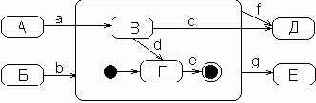

Рис. 6.12. Различные варианты переходов в (из) составное состояние

Иногда желательно реализовать ситуацию, когда выход из отдельного вложенного состояния соответствовал бы выходу и из составного состояния тоже. В этом случае изображают переход, который непосредственно выходит из вложенного подсостояния за границу суперсостояния (переход с на рис. 6.12). Аналогично, допускается изображение переходов, входящих извне составного состояния в отдельное вложенное состояние (переход а на рис. 6.12).

Последовательные подсостояния

Последовательные подсостояния (sequential substates) используются для моделирования такого поведения объекта, во время которого в каждый момент времени объект может находиться в одном и только одном подсостояний. Поведение объекта в этом случае представляет собой последовательную смену подсостояний, начиная от начального и заканчивая конечным подсостояниями. Хотя объект продолжает находиться в составном состоянии, введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты его внутреннего поведения.

Для примера рассмотрим в качестве моделируемого объекта обычный телефонный аппарат. Он может находиться в различных состояниях, одним из которых является состояние дозвона до абонента. Очевидно, для того чтобы позвонить, необходимо снять телефонную трубку, услышать тоновый сигнал, после чего набрать нужный телефонный номер. Таким образом, состояние дозвона до абонента является составным и состоит из двух последовательных подсостояний: "поднять телефонную трубку" и "набрать телефонный номер". Фрагмент диаграммы состояний для этого примера содержит одно составное состояние и два последовательных подсостояний (рис. 6.7).

Рис. 6.7. Пример составного состояния с двумя вложенными последовательными подсостояниями

Некоторых пояснений могут потребовать переходы. Два из них специфицируют событие-триггер набор цифры, которое имеет имя "цифра" с параметром "п". В качестве параметра, как нетрудно предположить, выступает отдельная цифра на диске телефонного аппарата. Переход из начального под-состояния нетриггерный, поскольку он не содержит никакой строки текста. Последний переход в конечное подсостояние не имеет события-триггера, но имеет сторожевое условие, проверяющее правильность набранного номера абонента. Только в случае истинности этого условия телефонный аппарат может перейти в конечное подсостояние, которое характеризует суперсостояние "дозвон до абонента" в целом.

Составное состояние может содержать в качестве вложенных подсостояний начальное и конечное состояния. При этом начальное подсостояние является исходным, когда происходит переход объекта в данное составное состояние. Если составное состояние содержит внутри себя конечное подсостояние, то переход в это вложенное конечное состояние означает завершение нахождения объекта в данном вложенном состоянии. Важно помнить, что для последовательных подсостояний начальное и конечное состояния должны быть единственными в каждом составном состоянии.

Это можно объяснить следующим образом. Каждая совокупность вложенных последовательных подсостояний представляет собой подавтомат того автомата, которому принадлежит рассматриваемое составное состояние. Поскольку каждый автомат может иметь по определению единственное начальное и единственное конечное состояния, то для подавтомата это условие также должно выполняться (рис. 6.7).

Синхронизирующие состояния

Как уже было отмечено, поведение параллельных подавтоматов независимо друг от друга, что позволяет реализовать многозадачность в программных системах. Однако в отдельных случаях может возникнуть необходимость учесть в модели синхронизацию наступления отдельных событий. Для этой цели в языке UML имеется специальное псевдосостояние, которое называется синхронизирующим состоянием.

Синхронизирующее состояние (synch state) обозначается небольшой окружностью, внутри которой помещен символ звездочки "*". Оно используется совместно с переходом-соединением или переходом-ветвлением для того, чтобы явно указать события в других подавтоматах, оказывающие непосредственное влияние на поведение данного подавтомата.

Для иллюстрации использования синхронизирующих состояний рассмотрим упрощенную ситуацию с моделированием процесса постройки дома. Предположим, что постройка дома включает в себя строительные работы (возведение фундамента и стен, возведение крыши и отделочные работы) и работы по электрификации дома (подведение электрической линии, прокладка скрытой электропроводки и установка осветительных ламп). Очевидно, два этих комплекса работ могут выполняться параллельно, однако между ними есть некоторая взаимосвязь.

В частности, прокладка скрытой электропроводки может начаться лишь после того, как будет завершено возведение фундамента и стен. А отделочные работы следует начать лишь после того, как будет закончена прокладка скрытой электропроводки. В противном случае отделочные работы придется проводить повторно. Рассмотренные особенности синхронизации этих параллельных процессов учтены на соответствующей диаграмме состояний с помощью двух синхронизирующих состояний (рис. 6.13).

Рис. 6.13. Диаграмма состояний для примера со строительством дома

В завершение этого раздела рассмотрим диаграмму состояний, которая представляет собой пример моделирования поведения конкретного объекта — процесса функционирования телефонного аппарата (рис. 6.14). Этот пример иллюстрирует все основные особенности графической нотации, используемой при построении диаграммы состояний.

Кратко прокомментируем основные особенности этого примера. Данная диаграмма состояний представляет единственный автомат с одним составным состоянием. Вне этого составного состояния имеется только одно состояние "ожидание", которое характеризует исправный и подключенный к телефонной сети телефонный аппарат. Переход в следующее состояние происходит при поднятии телефонной трубки. Переход с атомарным действием "подать тоновый сигнал" переводит аппарат в составное состояние, а точнее — в начальное его подсостояние.

Рис. 6.14. Диаграмма состояний процесса функционирования телефонного аппарата

Далее телефонный аппарат будет находиться в состоянии "тоновый сигнал". При этом будет непрерывно издавать этот сигнал до тех пор, пока не произойдет событие-триггер "набор цифры (п)", либо не истечет 15 секунд с момента поднятия трубки. В первом случае аппарат перейдет в состояние "набор номера", а во втором — в состояние "истечение времени ожидания". Последняя ситуация может быть результатом сомнений по поводу "звонить — не звонить?", следствием чего могут стать гудки в трубке. При этом нам ничего не остается делать, как опустить ее на рычаг.

При наборе номера выполняется событие-триггер "набор цифры (п) со сторожевым условием "номер неполный". Это означает, что если набранный телефонный номер не содержит необходимого количества цифр, то нам следует продолжать набор очередной цифры, оставаясь в состоянии "набор номера".

Если же набранный номер полный, то можно перейти в состояние "неверный номер" или "соединение". В случае неверного номера (сторожевое условие "неверный" истинно) ничего не остается, как покинуть составное состояние, опустив трубку на рычаг. Если же номер верный, то происходит соединение по этому номеру.

Однако в результате соединения может оказаться, что аппарат абонента занят (переход в состояние "занято") либо свободен (переход в состояние "звонок у абонента").

В первом случае можно повторить дозвон, предварительно опустив трубку на рычаг (выход из составного состояния). Во втором случае происходит проверка сторожевого условия "разговор доступен". Если оно истинно, что соответствует снятию трубки абонентом, начинается телефонный разговор. В противном случае (это условие не выполняется, т. е. оно ложно) телефон абонента будет продолжать звонить, извещая нас об отсутствии последнего либо о невозможности по какой-либо причине вести разговор по телефону. При этом нам ничего не остается, как опустить трубку на рычаг.

Если же разговор состоялся, то после слов прощания и выполнения сторожевого условия "подтверждение" на окончание разговора мы снова опускаем трубку. При этом телефонный аппарат переходит в состояние "ожидание", в котором может находиться неопределенно долго.

Примечание

Строго говоря, рассмотренный пример отражает не все аспекты поведения даже такого несложного на первый взгляд устройства, каким является обычный телефонный аппарат. В частности, данная диаграмма состояний может быть дополнена переходом из состояния "ожидание" по событию-триггеру "телефонный звонок", который может сразу перевести нас во внутреннее подсостояние "разговор", если мы решили снять телефонную трубку (переход типа а на рис. 6.12).

Другая модификация может быть связана с желанием повторно использовать набранный номер в случае коротких гудков "занято" у абонента. Решение этой задачи может быть реализовано на основе использования исторического состояния вместо начального подсостояния, которое будет запоминать в памяти аппарата единожды набранный номер. Дополнить диаграмму состояний читателю предлагается самостоятельно в качестве упражнения.

Сложные переходы

Рассмотренное выше понятие перехода является вполне достаточным для большинства типичных расчетно-вычислительных задач. Однако современные программные системы могут реализовывать очень сложную логику поведения отдельных своих компонентов. Может оказаться, что для адекватного представления процесса изменения состояний семантика обычного перехода для них недостаточна. С этой целью в языке UML специфицированы дополнительные обозначения и свойства, которыми могут обладать отдельные переходы на диаграмме состояний.

требует отдельного пояснения, поскольку является

Термин событие (event) требует отдельного пояснения, поскольку является самостоятельным элементом языка UML. Формально, событие представляет собой спецификацию некоторого факта, имеющего место в пространстве и во времени. Про события говорят, что они "происходят", при этом отдельные события должны быть упорядочены во времени. После наступления некоторого события нельзя уже вернуться к предыдущим событиям, если такая возможность не предусмотрена явно в модели.
Семантика понятия события фиксирует внимание на внешних проявлениях качественных изменений, происходящих при переходе моделируемого объекта из состояния в состояние. Например, при включении электрического переключателя происходит некоторое событие, в результате которого комната становится освещенной. После успешного ремонта компьютера также происходит немаловажное событие — восстановление его работоспособности. Если поднять трубку обычного телефона, то, в случае его исправности, мы ожидаем услышать тоновый сигнал. И этот факт тоже является событием.
В языке UML события играют роль стимулов, которые инициируют переходы из одних состояний в другие. В качестве событий можно рассматривать сигналы, вызовы, окончание фиксированных промежутков времени или моменты окончания выполнения определенных действий. Имя события идентифицирует каждый отдельный переход на диаграмме состояний и может содержать строку текста, начинающуюся со строчной буквы. В этом случае принято считать переход триггерным, т. е. таким, который специфицирует событие-триггер. Например, переходы на рис. 6.1 являются триггерными, поскольку с каждым из них связано некоторое событие-триггер, происходящее асинхронно в момент выхода из строя технического устройства или в момент окончания его ремонта.
Если рядом со стрелкой перехода не указана никакая строка текста, то соответствующий переход является нетриггерным, и в этом случае из контекста диаграммы состояний должно быть ясно, после окончания какой деятельности он срабатывает. После имени события могут следовать круглые скобки для явного задания параметров соответствующего события-триггера. Если таких параметров нет, то список параметров со скобками может отсутствовать.

Составное состояние и подсостояние

Составное состояние (composite state) — такое сложное состояние, которое состоит из других вложенных в него состояний. Последние будут выступать по отношению к первому как подсостояния (substate). Хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис. 6.6). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.

Рис. 6.6. Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями

Составное состояние может содержать два или более параллельных подавтомата или несколько последовательных подсостояний. Каждое сложное состояние может уточняться только одним из указанных способов. При этом любое из подсостояний, в свою очередь, может являться составным состоянием и содержать внутри себя другие вложенные подсостояния. Количество уровней вложенности составных состояний не фиксировано в языке UML.

Состояние

Понятие состояния (state) является фундаментальным не только в метамоде-ли языка UML, но и в прикладном системном анализе. Ранее в главе 1 кратко были рассмотрены особенности представления динамических характеристик сложных систем, традиционно используемых для моделирования поведения. Вся концепция динамической системы основывается на понятии состояния системы. Однако семантика состояния в языке UML имеет целый ряд специфических особенностей.

В языке UML под состоянием понимается абстрактный метакласс, используемый для моделирования отдельной ситуации, в течение которой имеет место выполнение некоторого условия. Состояние может быть задано в виде набора конкретных значений атрибутов класса или объекта, при этом изменение их отдельных значений будет отражать изменение состояния моделируемого класса или объекта.

Следует заметить, что не каждый атрибут класса может характеризовать его состояние. Как правило, имеют значение только такие свойства элементов системы, которые отражают динамический или функциональный аспект ее поведения. В этом случае состояние будет характеризоваться некоторым инвариантным условием, включающим в себя только значимые для поведения класса атрибуты и их значения.

Например, инвариант может представлять статическую ситуацию, когда объект находится в состоянии ожидания возникновения некоторого внешнего события. С другой стороны, инвариант используется для моделирования динамических аспектов, когда в ходе процесса выполняются некоторые действия. В этом случае моделируемый элемент переходит в рассматриваемое состояние в момент начала соответствующей деятельности и покидает данное состояние в момент ее завершения.

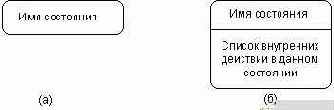

Рис. 6.2. Графическое изображение состояний на диаграмме состояний

Состояние на диаграмме изображается прямоугольником со скругленными вершинами (рис. 6.2). Этот прямоугольник, в свою очередь, может быть разделен на две секции горизонтальной линией. Если указана лишь одна секция, то в ней записывается только имя состояния (рис. 6.2, а). В противном случае в первой из них записывается имя состояния, а во второй — список некоторых внутренних действий или переходов в данном состоянии (рис. 6.2, б). При этом под действием в языке UML понимают некоторую атомарную операцию, выполнение которой приводит к изменению состояния или возврату некоторого значения (например, "истина" или "ложь").

Список внутренних действий

Эта секция содержит перечень внутренних действий или деятельностей, которые выполняются в процессе нахождения моделируемого элемента в данном состоянии. Каждое из действий записывается в виде отдельной строки и имеет следующий формат:

<метка-дёйствия '/' выражение-действия>

Метка действия указывает на обстоятельства или условия, при которых будет выполняться деятельность, определенная выражением действия. При этом выражение действия может использовать любые атрибуты и связи, которые принадлежат области имен или контексту моделируемого объекта. Если список выражений действия пустой, то разделитель в виде наклонной черты '/' может не указываться.

Перечень меток действия имеет фиксированные значения в языке UML, которые не могут быть использованы в качестве имен событий. Эти значения следующие:

entry — эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент входа в данное состояние (входное действие);

exit — эта метка указывает на действие, специфицированное следующим за ней выражением действия, которое выполняется в момент выхода из данного состояния (выходное действие);

do — эта метка специфицирует выполняющуюся деятельность ("do activity"), которая выполняется в течение всего времени, пока объект находится в данном состоянии, или до тех пор, пока не закончится вычисление, специфицированное следующим за ней выражением действия.

В последнем случае при завершении события генерируется соответствующий результат;

include — эта метка используется для обращения к подавтомату, при этом следующее за ней выражение действия содержит имя этого подавтомата.

Во всех остальных случаях метка действия идентифицирует событие, которое запускает соответствующее выражение действия. Эти события называются внутренними переходами и семантически эквивалентны переходам в само это состояние, за исключением той особенности, что выход из этого состояния или повторный вход в него не происходит. Это означает, что действия входа и выхода не выполняются.

В качестве примера состояния рассмотрим ситуацию ввода пароля пользователя при аутентификации входа в некоторую программную систему (рис. 6.3). В этом случае список внутренних действий в данном состоянии не пуст и включает 4 отдельных действия, первые два из которых стандартные и описаны выше, а два последних определяются своей спецификацией.

Рис. 6.3. Пример состояния с непустой секцией внутренних действий

Сторожевое условие

Сторожевое условие (guard condition), если оно есть, всегда записывается в прямых скобках после события-триггера и представляет собой некоторое булевское выражение. Напомним, что булевское выражение должно принимать одно их двух взаимно исключающих значений: "истина" или "ложь". Из контекста диаграммы состояний должна явно следовать семантика этого выражения, а для записи выражения может использоваться синтаксис языка объектных ограничений, основы которого изложены в приложении.

Введение для перехода сторожевого условия позволяет явно специфицировать семантику его срабатывания. Если сторожевое условие принимает значение "истина", то соответствующий переход может сработать, в результате чего объект перейдет в целевое состояние. Если же сторожевое условие принимает значение "ложь", то переход не может сработать, и при отсутствии других переходов объект не может перейти в целевое состояние по этому переходу. Однако вычисление истинности сторожевого условия происходит только после возникновения ассоциированного с ним события-триггера, инициирующего соответствующий переход.

В общем случае из одного состояния может быть несколько переходов с одним и тем же событием-триггером. При этом никакие два сторожевых условия не должны одновременно принимать значение "истина". Каждое из сторожевых условий необходимо вычислять всякий раз при наступлении соответствующего события-триггера.

Примером события-триггера может служить разрыв телефонного соединения с провайдером Интернет-услуг после окончания загрузки электронной почты клиентской почтовой программой (при удаленном доступе к Интернету). В этом случае сторожевое условие есть не что иное, как ответ на вопрос: "Пуст ли почтовый ящик клиента на сервере провайдера?". В случае положительного ответа "истина", следует отключить соединение с провайдером, что и делает автоматически почтовая программа-клиент. В случае отрицательного ответа "ложь", следует оставаться в состоянии загрузки почты и не разрывать телефонное соединение.

Графически фрагмент логики моделирования почтовой программы может быть представлен в виде следующей диаграммы состояний (рис. 6.5). Как можно заключить из контекста, в начальном состоянии программа не выполняется, хотя и имеется на компьютере пользователя. В момент ее включения происходит ее активизация. В этом состоянии программа может находиться неопределенно долго, пока пользователь ее не закроет, т. е. не выгрузит из оперативной памяти компьютера. После окончания активизации программа переходит в конечное состояние. В активном состоянии программы пользователь может читать сообщения электронной почты, создавать собственные послания и выполнять другие действия, не указанные явно на диаграмме.

Однако при необходимости получить новую почту, пользователь должен установить телефонное соединение с провайдером, что и показано явно на диаграмме верхним переходом. Другими словами, пользователь инициирует событие-триггер "установить телефонное соединение". В качестве параметра этого события выступает конкретный телефонный номер модемного пула провайдера. Далее следует проверка сторожевого условия "телефонное соединение установлено", которое следует понимать как вопрос. Только в случае положительного ответа "да", т. е. "истина", происходит переход почтовой программы-клиента из состояния "активизация почтовой программы" в состояние "загрузка почты с сервера провайдера". В противном случае (линия занята, неверный ввод пароля, отключенный логин) никакой загрузки почты не произойдет, и программа останется в прежнем своем состоянии.

Рис. 6.5. Диаграмма состояний для моделирования почтовой программы-клиента

Второй триггерный переход на диаграмме инициирует автоматический разрыв телефонного соединения с провайдером после окончания загрузки почты на компьютер пользователя. В' этом случае событие-триггер "закончить загрузку почты" происходит после проверки сторожевого условия "почтовый ящик на сервере пуст", которое также следует понимать в форме вопроса.

При положительном ответе на этот вопрос (вся почта загружена или ее просто нет в ящике) почтовая программа прекращает загрузку почты и переходит в состояние активизации. В случае же отрицательного ответа загрузка почты будет продолжена.

Примечание

Конечно, рассмотренный пример имеет методический характер и иллюстрирует лишь основные особенности поведения почтовой программы-клиента в одном из ее аспектов. И даже этот аспект загрузки почты во многом условный, поскольку не учитывает реакцию программы на такие сообщения, как "линия занята" или самопроизвольный разрыв соединения.

Речь идет о том, что в отдельных случаях может произойти редкое, но весьма неприятное событие, получившее название "залипание модема". Это характерно для ситуации, когда вся почта загружена, а автоматический разрыв соединения не происходит. Тем не менее и этот случай можно предусмотреть в нашей модели, дополнив диаграмму еще одним переходом с аналогичным событием-триггером "закончить загрузку почты" и с новым сторожевым условием. Это сторожевое условие должно проверять максимально

допустимое время соединения для загрузки почты (например, 600 секунд) и может быть сформулировано в виде "время загрузки почты превышает 600 секунд". Модифицировать диаграмму состояний для этого случая предлагается самостоятельно в качестве упражнения.

Выражение действия

Выражение действия (action expression) выполняется в том и только в том случае, когда переход срабатывает. Представляет собой атомарную операцию (достаточно простое вычисление), выполняемую сразу после срабатывания соответствующего перехода до начала каких бы то ни было действий в целевом состоянии. Атомарность действия означает, что оно не может быть прервано никаким другим действием до тех пор, пока не закончится его выполнение. Данное действие может оказывать влияние как на сам объект, так и на его окружение, если это с очевидностью следует из контекста модели. Выражение записывается после знака "/" в строке текста, присоединенной к соответствующему переходу.

В общем случае, выражение действия может содержать целый список отдельных действий, разделенных символом ";". Обязательное требование — все действия из списка должны четко различаться между собой и следовать в порядке их записи. На синтаксис записи выражений действия не накладывается никаких ограничений. Главное — их запись должна быть понятна разработчикам модели и программистам. Поэтому чаще всего выражения записывают на одном из языков программирования, который предполагается использовать для реализации модели.

В качестве примера выражения действия (см. рис. 6.5) может служить "разорвать телефонное соединение (телефонный номер), которое должно быть выполнено сразу после установления истинности ("истина") сторожевого условия "почтовый ящик на сервере пуст".

Другим примером может служить очевидная ситуация с выделением графических объектов на экране монитора при однократном нажатии левой кнопки мыши. Имеется в виду обработка сигналов от пользователя при выделении тех или иных графических примитивов (пиктограмм). В этом случае соответствующий переход может иметь следующую строку текста: "нажата и отпущена левая кнопка мыши (координаты) [координаты в области графического объекта] / выделить объект (цвет). Результатом этого триггерного перехода может быть, например, активизация некоторых свойств объекта (размер файла в строке состояния) или последующее его удаление в корзину.

Примечание

Иногда после выражения действия может быть записано сообщение в формате: 'Л' <имя объекта приемника сообщения> '.' <имя посылаемого сообщения> '('<параметр>':'<тип>,')'. При этом сообщение имеет чисто информационный характер и не передает управление на объект-приемник сообщения.

Заключительные рекомендации по построению диаграмм состояний

Основные особенности построения диаграмм состояний были рассмотрены при описании соответствующих модельных элементов, входящих в пакет Автоматы. Однако некоторые моменты не нашли отражения, о чем необходимо сказать в заключение этой главы.

По своему назначению диаграмма состояний не является обязательным представлением в модели и как бы "присоединяется" к тому элементу, который, по замыслу разработчиков, имеет нетривиальное поведение в течение своего жизненного цикла. Наличие у системы нескольких состояний, отличающихся от простой дихотомии "исправен — неисправен", "активен — неактивен", "ожидание — реакция на внешние действия", уже служит признаком необходимости построения диаграммы состояний. В качестве начального варианта диаграммы состояний, если нет очевидных соображений по поводу состояний объекта, можно воспользоваться этими суперсостояниями, рассматривая их как составные и уточняя их (детализируя их внутреннюю структуру) по мере рассмотрения логики поведения объекта.

При выделении состояний и переходов следует помнить, что длительность срабатывания отдельных переходов должна быть существенно меньшей, чем нахождение моделируемого объекта в соответствующих состояниях. Каждое из состояний должно характеризоваться определенной устойчивостью во времени. Другими словами, из каждого состояния на диаграмме не может быть самопроизвольного перехода в какое бы то ни было другое состояние. Все переходы должны быть явно специфицированы, в противном случае построенная диаграмма состояний является либо неполной, либо ошибочной.

При разработке диаграммы состояний нужно постоянно следить, чтобы объект в каждый момент мог находиться только в единственном состоянии. Если это не так, то данное обстоятельство может быть как следствием ошибки, так и неявным признаком наличия параллельности у поведения моделируемого объекта. В последнем случае следует явно специфицировать необходимое число подавтоматов, вложив их в то составное состояние, которое характеризуется нарушением условия одновременности.

Следует обязательно проверять, что никакие два перехода из одного состояния не могут сработать одновременно (требование отсутствия конфликтов у переходов). Наличие такого конфликта может служить признаком ошибки либо неявной параллельности типа ветвления рассматриваемого процесса на два и более подавтомата. Если параллельность по замыслу разработчика отсутствует, то необходимо ввести дополнительные сторожевые условия либо изменить существующие, чтобы исключить конфликт переходов. При наличии параллельности следует заменить конфликтующие переходы одним параллельным переходом типа ветвления.

Использование исторических состояний оправдано в том случае, когда необходимо организовать обработку исключительных ситуаций (прерываний) без потери данных или выполненной работы. При этом применять исторические состояния, особенно глубокие, надо с известной долей осторожности. Нужно помнить, что каждый из подавтоматов может иметь только одно историческое состояние. В противном случае возможны ошибки, особенно когда подавтоматы изображаются на отдельных диаграммах состояний.

И, наконец, следует отметить, что некоторые дополнительные конструкции автоматов, такие как точки динамического выбора (dynamic choice points) или точки соединения (junction points), в книге не нашли отражения. Это сделано по той причине, что данные модельные элементы хотя и позволяют моделировать более сложные аспекты динамического управления поведением объекта, не являются базовыми. Соответствующая информация содержится в оригинальной документации по языку UML.

Дорожки

Диаграммы деятельности могут быть использованы не только для спецификации алгоритмов вычислений или потоков управления в программных системах. Не менее важная область их применения связана с моделированием бизнес-процессов. Действительно, деятельность любой компании (фирмы) также представляет собой не что иное, как совокупность отдельных действий, направленных на достижение требуемого результата. Однако применительно к бизнес-процессам желательно выполнение каждого действия ассоциировать с конкретным подразделением компании. В этом случае подразделение несет ответственность за реализацию отдельных действий, а сам бизнес-процесс представляется в виде переходов действий из одного подразделения к другому.

Для моделирования этих особенностей в языке UML используется специальная конструкция, получившее название дорожки (swimlanes). Имеется в виду визуальная аналогия с плавательными дорожками в бассейне, если смотреть на соответствующую диаграмму. При этом все состояния действия на диаграмме деятельности делятся на отдельные группы, которые отделяются друг от друга вертикальными линиями. Две соседние линии и образуют дорожку, а группа состояний между этими линиями выполняется отдельным подразделением (отделом, группой, отделением, филиалом) компании (рис. 7.7).

Названия подразделений явно указываются в верхней части дорожки. Пересекать линию дорожки могут только переходы, которые в этом случае обозначают выход или вход потока управления в соответствующее подразделение компании. Порядок следования дорожек не несет какой-либо семантической информации и определяется соображениями удобства.

В качестве примера рассмотрим фрагмент диаграммы деятельности торговой компании, обслуживающей клиентов по телефону. Подразделениями компании являются отдел приема и оформления заказов, отдел продаж и склад.

Этим подразделениям будут соответствовать три дорожки на диаграмме деятельности, каждая из которых специфицирует зону ответственности подразделения. В данном случае диаграмма деятельности заключает в себе не только информацию о последовательности выполнения рабочих действий, но и о том, какое из подразделений торговой компании должно выполнять то или иное действие (рис. 7.8).

Рис. 7.7. Вариант диаграммы деятельности с дорожками

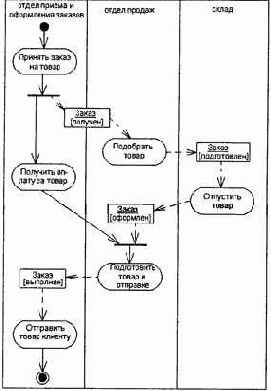

Рис. 7.8. Фрагмент диаграммы деятельности для торговой компании

Из указанной диаграммы деятельности сразу видно, что после принятия заказа от клиента отделом приема и оформления заказов осуществляется распараллеливание деятельности на два потока (переход-разделение). Первый из них остается в этом же отделе и связан с получением оплаты от клиента за заказанный товар. Второй инициирует выполнение действия по подбору товара в отделе продаж (модель товара, размеры, цвет, год выпуска и пр.). По окончании этой работы инициируется действие по отпуску товара со склада. Однако подготовка товара к отправке в торговом отделе начинается только после того, как будет получена оплата за товар от клиента и товар будет отпущен со склада (переход-соединение). Только после этого товар отправляется клиенту, переходя в его собственность.

Диаграмма деятельности (activity diagram)

При моделировании поведения проектируемой или анализируемой системы возникает необходимость не только представить процесс изменения ее состояний, но и детализировать особенности алгоритмической и логической реализации выполняемых системой операций. Традиционно для этой цели использовались блок-схемы или структурные схемы алгоритмов (такие как, например, на рис. 1.1). Каждая такая схема акцентирует внимание на последовательности выполнения определенных действий или элементарных операций, которые в совокупности приводят к получению желаемого результата.

Алгоритмические и логические операции, требующие выполнения в определенной последовательности, окружают нас постоянно. Конечно, мы не всегда задумываемся о том, что подобные операции относятся к столь научным категориям. Например, чтобы позвонить по телефону, нам предварительно нужно снять трубку или включить его. Для приготовления кофе или заваривания чая необходимо вначале вскипятить воду. Чтобы выполнить ремонт двигателя автомобиля, требуется осуществить целый ряд нетривиальных операций, таких как разборка силового агрегата, снятие генератора и некоторых других.

Важно подчеркнуть то обстоятельство, что с увеличением сложности системы строгое соблюдение последовательности выполняемых операций приобретает все более важное значение. Если попытаться заварить кофе холодной водой, то мы можем только испортить одну порцию напитка. Нарушение последовательности операций при ремонте двигателя может привести к его поломке или выходу из строя. Еще более катастрофические последствия могут произойти в случае отклонения от установленной последовательности действий при взлете или посадке авиалайнера, запуске ракеты, регламентных работах на АЭС.

Для моделирования процесса выполнения операций в языке UML используются так называемые диаграммы деятельности. Применяемая в них графическая нотация во многом похожа на нотацию диаграммы состояний, поскольку на диаграммах деятельности также присутствуют обозначения состояний и переходов.
Отличие заключается в семантике состояний, которые используются для представления не деятельностей, а действий, и в отсутствии на переходах сигнатуры событий. Каждое состояние на диаграмме деятельности соответствует выполнению некоторой элементарной операции, а переход в следующее состояние срабатывает только при завершении этой, операции в предыдущем состоянии. Графически диаграмма деятельности представляется в форме графа деятельности, вершинами которого являются состояния действия, а дугами — переходы от одного состояния действия к другому.
Таким образом, диаграммы деятельности можно считать частным случаем диаграмм состояний. Именно они позволяют реализовать в языке UML особенности процедурного и синхронного управления, обусловленного завершением внутренних деятельностей и действий. Метамодель UML предоставляет для этого необходимые термины и семантику. Основным направлением использования диаграмм деятельности является визуализация особенностей реализации операций классов, когда необходимо представить алгоритмы их выполнения. При этом каждое состояние может являться выполнением операции некоторого класса либо ее части, позволяя использовать диаграммы деятельности для описания реакций на внутренние события системы.
В контексте языка UML деятельность (activity) представляет собой некоторую совокупность отдельных вычислений, выполняемых автоматом. При этом отдельные элементарные вычисления могут приводить к некоторому результату или действию (action). На диаграмме деятельности отображается логика или последовательность перехода от одной деятельности к другой, при этом внимание фиксируется на результате деятельности. Сам же результат может привести к изменению состояния системы или возвращению некоторого значения.
Примечание
Хотя диаграмма деятельности предназначена для моделирования поведения систем, время в явном виде отсутствует на этой диаграмме. Ситуация здесь во многом аналогична диаграмме состояний.

Объекты

В общем случае действия на диаграмме деятельности выполняются над теми или иными объектами. Эти объекты либо инициируют выполнение действий, либо определяют некоторый результат этих действий. При этом действия специфицируют вызовы, которые передаются от одного объекта графа деятельности к другому. Поскольку в таком ракурсе объекты играют определенную роль в понимании процесса деятельности, иногда возникает необходимость явно указать их на диаграмме деятельности.

Для графического представления объектов, как уже упоминалось в главе 5, используются прямоугольник класса, с тем отличием, что имя объекта подчеркивается. Далее после имени может указываться характеристика состояния объекта в прямых скобках. Такие прямоугольники объектов присоединяются к состояниям действия отношением зависимости пунктирной линией со стрелкой. Соответствующая зависимость определяет состояние конкретного объекта после выполнения предшествующего действия.

На диаграмме деятельности с дорожками расположение объекта может иметь некоторый дополнительный смысл. А именно, если объект расположен на границе двух дорожек, то это может означать, что переход к следующему состоянию действия в соседней дорожке ассоциирован с готовностью некоторого документа (объект в некотором состоянии). Если же объект целиком расположен внутри дорожки, то и состояние этого объекта целиком определяется действиями данной дорожки.

Возвращаясь к предыдущему примеру с торговой компанией, можно заметить, что центральным объектом процесса продажи является заказ или вернее состояние его выполнения. Вначале до звонка от клиента заказ как объект отсутствует и возникает лишь после такого звонка. Однако этот заказ еще не заполнен до конца, поскольку требуется еще подобрать конкретный товар в отделе продаж. После его подготовки он передается на склад, где вместе с отпуском товара заказ окончательно дооформляется. Наконец, после получения подтверждения об оплате товара эта информация заносится в заказ, и он считается выполненным и закрытым.
Данная информация может быть представлена графически в виде модифицированного варианта диаграммы деятельности этой же торговой компании (рис. 7.9).

Примечание

Более подробно правила именования объектов и их использования будут рассмотрены при построении диаграммы кооперации в главе 9. Что касается диаграмм деятельности, то применительно к ним объекты играют вспомогательную роль и поэтому здесь детально не рассматриваются. Следует также помнить, что на диаграмме деятельности один и тот же объект может быть изображен несколько раз, что не должно вносить неопределенность в спецификацию состояний действия.

Рис. 7.9. Фрагмент диаграммы деятельности торговой компании с объектом-заказом

В заключение следует остановиться на необходимости синхронизации отдельных действий на диаграмме деятельности. Такая необходимость возникает всякий раз, когда параллельно выполняемые действия оказывают влияние на друг на друга. Если вспомнить материал главы 6, то применительно к диаграмме состояний для этой цели применялось специальное псевдосостояние — синхронизирующее состояние. На диаграмме деятельности никаких дополнительных обозначений не используется, поскольку синхронизация параллельных процессов может быть реализована с помощью переходов "разделение-слияние".

В качестве примера рассмотрим упрощенную ситуацию с моделированием процесса постройки дома (см. главу 6). Напомним, что в этом примере постройка дома включает в себя строительные работы (возведение фундамента и стен, возведение крыши и отделочные работы) и работы по электрификации дома (подведение электрической линии, прокладка скрытой электропроводки и установка осветительных ламп). Синхронизация параллельного выполнения этого комплекса работ может быть явно указана на диаграмме деятельности (рис. 7.10).

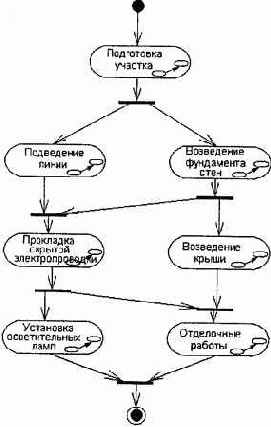

Рис. 7.10. Диаграмма деятельности с синхронизацией параллельных действий

В рассмотренном примере все состояния являются состояниями под-деятельности. Это означает, что каждое из них можно детализировать в виде отдельного графа деятельности с соответствующей диаграммой.Действительно, состояние под-деятельности "Подготовка участка" может включать в себя такие действия, как очистка участка от деревьев, вывоз этих деревьев за пределы участка, рытье котлована под фундамент, установка временных строений для складирования строительных материалов и другие работы.

Впрочем, некоторые из состояний могут быть и простыми состояниями действия, в случае если соответствующая работа превращается в выполнение элементарного действия, неразложимого на отдельные операции или приемы.

Переходы

Переход как элемент языка UML был рассмотрен в главе 6. При построении диаграммы деятельности используются только нетриггерные переходы, т. е. такие, которые срабатывают сразу после завершения деятельности или выполнения соответствующего действия. Этот переход переводит деятельность в последующее состояние сразу, как только закончится действие в предыдущем состоянии. На диаграмме такой переход изображается сплошной линией со стрелкой.

Если из состояния действия выходит единственный переход, то он может быть никак не помечен. Если же таких переходов несколько, то сработать может только один из них. Именно в этом случае для каждого из таких переходов должно быть явно записано сторожевое условие в прямых скобках (см. главу 6). При этом для всех выходящих из некоторого состояния переходов должно выполняться требование истинности только одного из них. Подобный случай встречается тогда, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения некоторого промежуточного результата. Такая ситуация получила название ветвления, а для ее обозначения применяется специальный символ.

Графически ветвление на диаграмме деятельности обозначается небольшим ромбом, внутри которого нет никакого текста (рис. 7.3). В этот ромб может входить только одна стрелка от того состояния действия, после выполнения которого поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Принято входящую стрелку присоединять к верхней или левой вершине символа ветвления. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее сторожевое условие в форме булевского выражения.

В качестве примера рассмотрим фрагмент известного алгоритма нахождения корней квадратного уравнения. В общем случае после приведения уравнения второй степени к каноническому виду: а*х*х + Ь*х + с = 0 необходимо вычислить его дискриминант. Причем, в случае отрицательного дискриминанта уравнение не имеет решения на множестве действительных чисел, и дальнейшие вычисления должны быть прекращены.
При неотрицательном дискриминанте уравнение имеет решение, корни которого могут быть получены на основе конкретной расчетной формулы. .

Графически фрагмент процедуры вычисления корней квадратного уравнения может быть представлен в виде диаграммы деятельности с тремя состояниями действия и ветвлением (рис. 7.3). Каждый из переходов, выходящих из состояния "Вычислить дискриминант", имеет сторожевое условие, определяющее единственную ветвь, по которой может быть продолжен процесс вычисления корней в зависимости от знака дискриминанта. Очевидно, что в случае его отрицательности, мы сразу попадаем в конечное состояние, тем самым завершая выполнение алгоритма в целом.

Примечание

Строго говоря, первое из состояний рассматриваемого алгоритма следует считать состоянием под-деятельности, поскольку приведение квадратного уравнения к каноническому виду может потребовать нескольких элементарных действий (приведение подобных и перенос отдельных членов уравнения из правой его части в левую). Поэтому для данного состояния целесообразно добавить соответствующую пиктограмму (как на рис. 7.2).

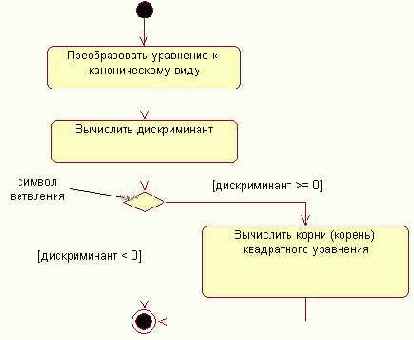

Рис. 7.3. Фрагмент диаграммы деятельности для алгоритма нахождения корней квадратного уравнения

В рассмотренном примере, как видно из рис. 7.3, выполняемые действия соединяются в конечном состоянии. Однако это вовсе не является обязательным. Можно изобразить еще один символ ветвления, который будет иметь несколько входящих переходов и один выходящий.

В следующем примере (рис. 7.4) рассчитывается общая стоимость товаров, покупаемых по кредитной карточке в супермаркете. Если эта стоимость превышает $50, то выполняется аутентификация личности владельца карточки. В случае положительной проверки (карточка действительная) или если стоимость товаров не превышает $50, происходит снятие суммы со счета и оплата стоимости товаров. При отрицательном результате (карточка недействительная) оплаты не происходит, и товар остается у продавца.

Примечание

Как видно из этого же рисунка, допускается использовать вместо сторожевого условия слово "иначе", указывающее на тот переход, который должен сработать в случае невыполнения сторожевого условия ветвления.

Рис. 7.4. Различные варианты ветвлений на диаграмме деятельности

Один из наиболее значимых недостатков обычных блок-схем или структурных схем алгоритмов связан с проблемой изображения параллельных ветвей отдельных вычислений. Поскольку распараллеливание вычислений существенно повышает общее быстродействие программных систем, необходимы графические примитивы для представления параллельных процессов. В языке UML для этой цели используется специальный символ для разделения и слияния параллельных вычислений или потоков управления. Таким символом является прямая черточка, аналогично обозначению перехода в формализме сетей Петри.

Как правило, такая черточка изображается отрезком горизонтальной линии, толщина которой несколько шире основных сплошных линий диаграммы деятельности. При этом разделение (concurrent fork) имеет один входящий переход и несколько выходящих (рис. 7.5, а). Слияние (concurrent join), наоборот, имеет несколько входящих переходов и один выходящий (рис. 7.5, б).

Для иллюстрации особенностей параллельных процессов выполнения действий рассмотрим ставший уже классическим пример с приготовлением напитка. Достоинство этого примера состоит в том, что он практически не требует никаких дополнительных пояснений в силу своей очевидности (рис. 7.6).

Рис. 7.5. Графическое изображение разделения и слияния параллельных потоков управления

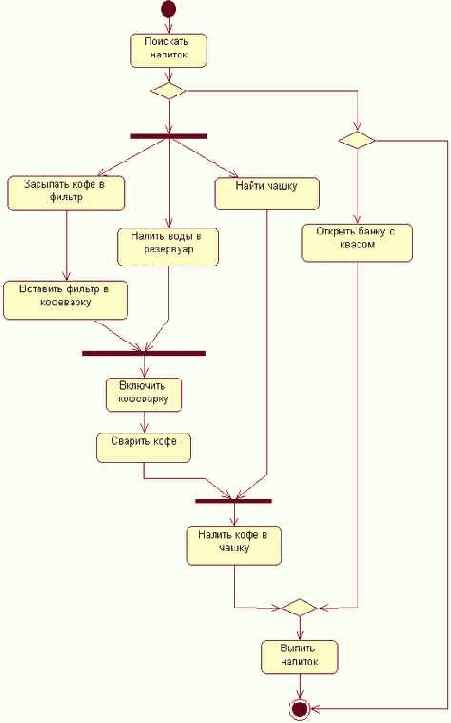

Рис. 7.6. Диаграмма деятельности для примера с приготовлением напитка

Примечание

Наличие параллельности проявляется в том, что мы можем заняться поисками чашки во время приготовления кофе. Впрочем, поскольку выбор конкретных напитков остается за читателем, разработка соответствующей диаграммы деятельности может быть предложена в качестве упражнения.

Таким образом, диаграмма деятельности есть не что иное, как специальный случай диаграммы состояний, в которой все или большинство состояний являются действиями или состояниями под-деятельности. А все или большинство переходов являются нетригтерными переходами, которые срабатывают по завершении действий или под-деятельностей в состояниях-источниках.

Состояние действия

Состояние действия (action state) является специальным случаем состояния с некоторым входным действием и по крайней мере одним выходящим из состояния переходом. Этот переход неявно предполагает, что входное действие уже завершилось. Состояние действия не может иметь внутренних переходов, поскольку оно является элементарным. Обычное использование состояния действия заключается в моделировании одного шага выполнения алгоритма (процедуры) или потока управления.

Графически состояние действия изображается фигурой, напоминающей прямоугольник, боковые стороны которого заменены выпуклыми дугами (рис. 7.1). Внутри этой фигуры записывается выражение действия (action-expression), которое должно быть уникальным в пределах одной диаграммы деятельности.

Рис. 7.1. Графическое изображение состояния действия

Действие может быть записано на естественном языке, некотором псевдокоде или языке программирования. Никаких дополнительных или неявных ограничений при записи действий не накладывается. Рекомендуется в качестве имени простого действия использовать глагол с пояснительными словами (рис. 7.1, а). Если же действие может быть представлено в некотором формальном виде, то целесообразно записать его на том языке программирования, на котором предполагается реализовывать конкретный проект (рис. 7.1, б).

Иногда возникает необходимость представить на диаграмме деятельности некоторое сложное действие, которое, в свою очередь, состоит из нескольких более простых действий. В этом случае можно использовать специальное обозначение так называемого состояния под-деятельности (subactivity state). Такое состояние является графом деятельности и обозначается специальной пиктограммой в правом нижнем углу символа состояния действия (рис. 7.2). Эта конструкция может применяться к любому элементу языка UML, который поддерживает "вложенность" своей структуры. При этом пиктограмма может быть дополнительно помечена типом вложенной структуры.

Рис. 7.2. Графическое изображение состояния под-деятельности

Каждая диаграмма деятельности должна иметь единственное начальное и единственное конечное состояния. Они имеют такие же обозначения, как и на диаграмме состояний (см. рис. 6.4). При этом каждая деятельность начинается в начальном состоянии и заканчивается в конечном состоянии. Саму диаграмму деятельности принято располагать таким образом, чтобы действия следовали сверху вниз. В этом случае начальное состояние будет изображаться в верхней части диаграммы, а конечное — в ее нижней части.

Фокус управления

В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия или в состоянии пассивного ожидания сообщений от других объектов. Чтобы явно выделить подобную активность объектов, в языке UML применяется специальное понятие, получившее название фокуса управления (focus of control). Фокус управления изображается в форме вытянутого узкого прямоугольника (см. объект 1 на рис. 8.1), верхняя сторона которого обозначает начало получения фокуса управления объекта (начало активности), а ее нижняя сторона — окончание фокуса управления (окончание активности). Этот прямоугольник располагается ниже обозначения соответствующего объекта и может заменять его линию жизни (объект 4 на рис. 8.2), если на всем ее протяжении он является активным.

С другой стороны, периоды активности объекта могут чередоваться с периодами его пассивности или ожидания. В этом случае у такого объекта имеются несколько фокусов управления (объект 5 на рис. 8.2). Важно понимать, что получить фокус управления может только существующий объект, у которого в этот момент имеется линия жизни. Если же некоторый объект был уничтожен, то вновь возникнуть в системе он уже не может. Вместо него лишь может быть создан другой экземпляр этого же класса, который, строго говоря, будет являться другим объектом.

В отдельных случаях инициатором взаимодействия в системе может быть актер или внешний пользователь. В этом случае актер изображается на диаграмме последовательности самым первым объектом слева со своим фокусом управления (рис. 8.3). Чаще всего актер и его фокус управления будут существовать в системе постоянно, отмечая характерную для пользователя активность в инициировании взаимодействий с системой. При этом сам актер может иметь собственное имя либо оставаться анонимным.

Иногда некоторый объект может инициировать рекурсивное взаимодействие с самим собой. Речь идет о том, что наличие во многих языках программирования специальных средств построения рекурсивных процедур требует визуализации соответствующих понятий в форме графических примитивов. На диаграмме последовательности рекурсия обозначается небольшим прямоугольником, присоединенным к правой стороне фокуса управления того объекта, для которого изображается это рекурсивное взаимодействие (объект 7 на рис. 8.3).

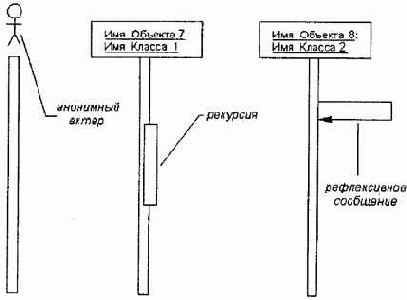

Рис. 8.3. Графическое изображение актера, рекурсии и рефлексивного сообщения на диаграмме последовательности

Диаграмма последовательности (sequence diagram)

Как было отмечено в части I книги, одной из характерных особенностей систем различной природы и назначения является взаимодействие между собой отдельных элементов, из которых образованы эти системы. Речь идет о том, что различные составные элементы систем не существуют изолированно, а оказывают 'определенное влияние друг на друга, что и отличает систему как целостное образование от простой совокупности элементов.

В языке UML взаимодействие элементов рассматривается в информационном аспекте их коммуникации, т. е. взаимодействующие объекты обмениваются между собой некоторой информацией. При этом информация принимает форму законченных сообщений. Другими словами, хотя сообщение и имеет информационное содержание, оно приобретает дополнительное свойство оказывать направленное влияние на своего получателя. Это полностью согласуется с принципами ООАП, когда любые виды информационного взаимодействия между элементами системы должны быть сведены к отправке и приему сообщений между ними.

Для моделирования взаимодействия объектов в языке UML используются соответствующие диаграммы взаимодействия. Говоря об этих диаграммах, имеют в виду два аспекта взаимодействия. Во-первых, взаимодействия объектов можно рассматривать во времени, и тогда для представления временных особенностей передачи и приема сообщений между объектами используется диаграмма последовательности. Этот вид канонических диаграмм является предметом изучения настоящей главы.

Ранее, при изучении диаграмм состояния и деятельности, было отмечено одно немаловажное обстоятельство. Хотя рассмотренные диаграммы и используются для спецификации динамики поведения систем, время в явном виде в них не присутствует. Однако временной аспект поведения может иметь существенное значение при моделировании синхронных процессов, описывающих взаимодействия объектов. Именно для этой цели в языке UML используются диаграммы последовательности.

Во-вторых, можно рассматривать структурные особенности взаимодействия объектов. Для представления структурных особенностей передачи и приема сообщений между объектами используется диаграмма кооперации. Этот вид канонических диаграмм является предметом изучения главы 9.

Комментарии или примечания

Комментарии или примечания уже рассматривались ранее при изучении других видов диаграмм. Они могут включаться и в диаграммы последовательности, ассоциируясь с отдельными объектами или сообщениями. При этом используется стандартное обозначение для комментария — прямоугольник с "заломленным" правым верхним углом. Внутри этого прямоугольника записывается текст комментария на естественном языке.

Линия жизни объекта

Линия жизни объекта (object lifeline) изображается пунктирной вертикальной линией, ассоциированной с единственным объектом на диаграмме последовательности. Линия жизни служит для обозначения периода времени, в течение которого объект существует в системе и, следовательно, может потенциально участвовать во всех ее взаимодействиях. Если объект существует в системе постоянно, то и его линия жизни должна продолжаться по всей плоскости диаграммы последовательности от самой верхней ее части до самой нижней (объекты 1 и 2 на рис. 8.1).

Отдельные объекты, выполнив свою роль в системе, могут быть уничтожены (разрушены), чтобы освободить занимаемые ими ресурсы. Для таких объектов линия жизни обрывается в момент его уничтожения. Для обозначения момента уничтожения объекта в языке UML используется специальный символ в форме латинской буквы "X" (объект 3 на рис. 8.1). Ниже этого символа пунктирная линия не изображается, поскольку соответствующего объекта в системе уже нет, и этот объект должен быть исключен из всех последующих взаимодействий.

Вовсе не обязательно создавать все объекты в начальный момент времени. Отдельные объекты в системе могут создаваться по мере необходимости, существенно экономя ресурсы системы и повышая ее производительность. В этом случае прямоугольник такого объекта изображается не в верхней части диаграммы последовательности, а в той ее части, которая соответствует моменту создания объекта (объект 6 на рис. 8.2). При этом прямоугольник объекта вертикально располагается в том месте диаграммы, которое по оси времени совпадает с моментом его возникновения в системе. Очевидно, объект обязательно создается со своей линией жизни и, возможно, с фокусом управления.

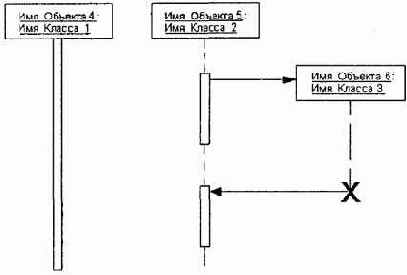

Рис. 8.2. Графическое изображение различных вариантов линий жизни и фокусов управления объектов

Объекты

На диаграмме последовательности изображаются исключительно те объекты, которые непосредственно участвуют во взаимодействии и не показываются возможные статические ассоциации с другими объектами. Для диаграммы последовательности ключевым моментом является именно динамика взаимодействия объектов во времени. При этом диаграмма последовательности имеет как бы два измерения. Одно — слева направо в виде вертикальных линий, каждая из которых изображает линию жизни отдельного объекта, участвующего во взаимодействии. Графически каждый объект изображается прямоугольником и располагается в верхней части своей линии жизни (рис. 8.1). Внутри прямоугольника записываются имя объекта и имя класса, разделенные двоеточием. При этом вся запись подчеркивается, что является признаком объекта, который, как известно, представляет собой экземпляр класса.

Примечание

Не исключается ситуация, когда имя объекта может отсутствовать на диаграмме последовательности. В этом случае указывается только имя класса, а сам объект считается анонимным.

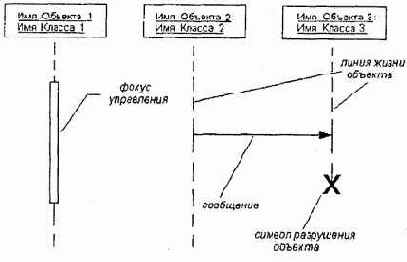

Рис. 8.1. Различные графические примитивы диаграммы последовательности

Крайним слева на диаграмме изображается объект, который является инициатором взаимодействия (объект 1 на рис. 8.1). Правее изображается другой объект, который непосредственно взаимодействует с первым. Таким образом, все объекты на диаграмме последовательности образуют некоторый порядок, определяемый степенью активности этих объектов при взаимодействии друг с другом.

Второе измерение диаграммы последовательности — вертикальная временная ось, направленная сверху вниз. Начальному моменту времени соответствует самая верхняя часть диаграммы. При этом взаимодействия объектов реализуются посредством сообщений, которые посылаются одними объектами другим. Сообщения изображаются в виде горизонтальных стрелок с именем сообщения и также образуют порядок по времени своего возникновения. Другими словами, сообщения, расположенные на диаграмме последовательности выше, инициируются раньше тех, которые расположены ниже. При этом масштаб на оси времени не указывается, поскольку диаграмма последовательности моделирует лишь временную упорядоченность взаимодействий типа "раньше-позже".

построения диаграммы последовательности

В качестве примера рассмотрим построение диаграммы последовательности для моделирования процесса телефонного разговора с использованием обычной телефонной сети. Объектами в этом примере являются: два абонента а и Ь, два телефонных аппарата end, коммутатор и сам разговор как объект моделирования. При этом как коммутатор, так и разговор являются анонимными объектами.

На первом этапе располагаем выбранные объекты на предполагаемой диаграмме (рис. 8.8). Заметим, что абонентов мы будем рассматривать как актеров, причем первый из них — а — играет активную роль, а второй — b — пассивную роль. Поэтому первый получает фокус управления сразу после своего появления в системе, а второй имеет только линию жизни. Коммутатор также имеет постоянную активность, что изображается его фокусом управления. Разговор как объект появляется только после установки соединения и уничтожается с его прекращением. Поэтому он будет изображен позже на этой же диаграмме последовательности.

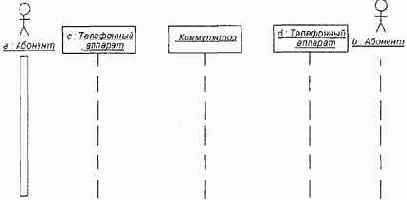

Рис. 8.8. Начальный фрагмент диаграммы последовательности для моделирования телефонного разговора

Процесс взаимодействия в этой системе начинается с поднятия трубки телефонного аппарата первым абонентом. Тем самым он посылает сообщение телефонному аппарату с, которое переводит этот аппарат в активное состояние и вызывает действие — подачу тонового сигнала в телефонную трубку для первого абонента. Следующее действие также инициируется первым абонентом — набор цифр телефонного номера. Это представлено в форме итеративного сообщения со знаком "*" слева от его имени.

Заметим, что поднятие телефонной трубки и набор цифр номера являются физическими действиями и поэтому изображаются в форме простых асинхронных сообщений. После набора цифр'номера телефона аппарат с рекурсивно вызывает процедуру посылки коммутационных импульсов на коммутатор. Последний инициирует создание нового объекта в моделируемой системе — телефонного разговора. Дополненный фрагмент диаграммы последовательности изображен на рис. 8.9.

После создания анонимный объект "разговор" сразу получает фокус активности и посылает сообщение телефонному аппарату d на выполнение действия — звонка вызова. При этом второй абонент снимает трубку (асинхронное сообщение), тем самым устанавливается прямое соединение между абонентами а и Ь. После того как абоненты опустят трубки, разговор заканчивается. Тем самым объект "разговор" уничтожается. Окончательный вариант диаграммы последовательности может содержать некоторые временные ограничения и комментарии (рис. 8.10). Назначение отдельных сообщений соответствуют рассмотренным действиям.

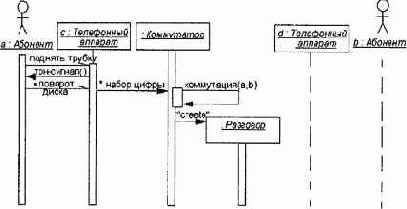

Рис. 8.9. Дополненный фрагмент диаграммы последовательности для моделирования телефонного разговора

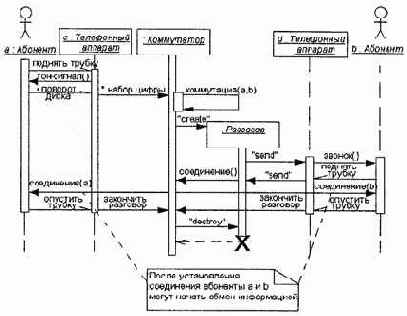

Рис. 8.10. Окончательный вариант диаграммы последовательности для моделирования телефонного разговора
Примечание
Дополнить диаграмму последовательности для этого примера временными ограничениями предлагается выполнить самостоятельно в качестве упражнения.

Сообщения

Как было отмечено выше, цель взаимодействия в контексте языка UML заключается в том, чтобы специфицировать коммуникацию между множеством взаимодействующих объектов. Каждое взаимодействие описывается совокупностью сообщений, которыми участвующие в нем объекты обмениваются между собой. В этом смысле сообщение (message) представляет собой законченный фрагмент информации, который отправляется одним объектом другому. При этом прием сообщения инициирует выполнение определенных действий, направленных на решение отдельной задачи тем объектом, которому это сообщение отправлено.

Таким образом, сообщения не только передают некоторую информацию, но и требуют или предполагают от принимающего объекта выполнения ожидаемых действий. Сообщения могут инициировать выполнение операций объектом соответствующего класса, а параметры этих операций передаются вместе с сообщением. На диаграмме последовательности все сообщения упорядочены по времени своего возникновения в моделируемой системе.

В таком контексте каждое сообщение имеет направление от объекта, который инициирует и отправляет сообщение, к объекту, который его получает. Иногда отправителя сообщения называют клиентом, а получателя — сервером. При этом сообщение от клиента имеет форму запроса некоторого сервиса, а реакция сервера на запрос после получения сообщения может быть связана с выполнением определенных действий или передачи клиенту необходимой информации тоже в форме сообщения.

Рис. 8.4. Графическое изображение различных видов сообщений между объектами на диаграмме последовательности

В языке UML могут встречаться несколько разновидностей сообщений, каждое из которых имеет свое графическое изображение (рис. 8.4).

Первая разновидность сообщения (рис. 8.4, а) является наиболее распространенной и используется для вызова процедур, выполнения операций или обозначения отдельных вложенных потоков управления. Начало этой стрелки всегда соприкасается с фокусом управления или линией жизни того объекта-клиента, который инициирует это сообщение.
Конец стрелки соприкасается с линией жизни того объекта, который принимает это сообщение и выполняет в ответ определенные действия. При этом принимающий объект зачастую получает и фокус управления, становясь активным.

Вторая разновидность сообщения (рис. 8.4, б) используется для обозначения простого (не вложенного) потока управления. Каждая такая стрелка указывает на прогресс одного шага потока. При этом соответствующие сообщения обычно являются асинхронными, т. е. могут возникать в произвольные моменты времени. Передача такого сообщения обычно сопровождается получением фокуса управления объектом, его принявшим.

Третья разновидность (рис. 8.4, в) явно обозначает асинхронное сообщение между двумя объектами в некоторой процедурной последовательности. Примером такого сообщения может служить прерывание операции при возникновении исключительной ситуации. В этом случае информация о такой ситуации передается вызывающему объекту для продолжения процесса дальнейшего взаимодействия.

Наконец, последняя разновидность сообщения (рис. 8.4, г) используется для возврата из вызова процедуры. Примером может служить простое сообщение о завершении некоторых вычислений без предоставления результата расчетов объекту-клиенту. В процедурных потоках управления эта стрелка может быть опущена, поскольку ее наличие неявно предполагается в конце активизации объекта. В то же время считается, что каждый вызов процедуры имеет свою пару — возврат вызова. Для непроцедурных потоков управления, включая параллельные и асинхронные сообщения, стрелка возврата должна указываться явным образом.

Обычно сообщения изображаются горизонтальными стрелками, соединяющими линии жизни или фокусы управления двух объектов на диаграмме последовательности. При этом неявно предполагается, что время передачи сообщения достаточно мало по сравнению с процессами выполнения действий объектами. Считается также, что за время передачи сообщения с соответствующими объектами не может произойти никаких событий. Другими словами, состояния объектов остаются без изменения.

Если же это предположение не может быть признано справедливым, то стрелка сообщения изображается под некоторым наклоном, так чтобы конец стрелки располагался ниже ее начала.

В отдельных случаях объект может посылать сообщения самому себе, инициируя так называемые рефлексивные сообщения (объект 8 на рис. 8.3). Такие сообщения изображаются прямоугольником со стрелкой, начало и конец которой совпадают. Подобные ситуации возникают, например, при обработке нажатий на клавиши клавиатуры при вводе текста в редактируемый документ, при наборе цифр номера телефона абонента.

Таким образом, в языке UML каждое сообщение ассоциируется с некоторым действием, которое должно быть выполнено принявшим его объектом. При этом действие может иметь некоторые аргументы или параметры, в зависимости от конкретных значений которых может быть получен различный результат. Соответствующие параметры будет иметь и вызывающее это действие сообщение. Более того, значения параметров отдельных сообщений могут содержать условные выражения, образуя ветвление или альтернативные пути основного потока управления.

Стереотипы сообщений

В языке UML предусмотрены некоторые стандартные действия, выполняемые в ответ на получение соответствующего сообщения. Они могут быть явно указаны на диаграмме последовательности в форме стереотипа рядом с сообщением, к которому они относятся. В этом случае они записываются в кавычках. Используются следующие обозначения для моделирования действий:

"call" (вызвать) — сообщение, требующее вызова операции или процедуры принимающего объекта. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у самого пославшего это сообщение объекта;

"return" (возвратить) — сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления;

"create" (создать) — сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может получить фокус управления, а может и не получить его;

"destroy" (уничтожить) — сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы;

"send" (послать) — обозначает посылку другому объекту некоторого сигнала, который асинхронно инициируется одним объектом и принимается (перехватывается) другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

Ниже представлена диаграмма последовательности для рассмотренного выше случая ветвления, дополненная стереотипными значениями (рис. 8.7).

Кроме стереотипов, сообщения могут иметь собственное обозначение операции, вызов которой они инициируют у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции.
Если параметры отсутствуют, то скобки все равно должны присутствовать после имени операции. Примерами таких операций могут служить следующие: "выдать клиенту наличными сумму (п)", "установить соединение между абонентами (а, Ь)", "сделать вводимый текст невидимым ()", "подать звуковой сигнал тревоги ()".

Примечание

Согласно принятой в языке UML системе обозначений такие имена операций записываются на английском с малой буквы и одним словом, возможно, состоящим из нескольких сокращенных слов, написанных без пробела и без кавычек. Если нет никаких дополнительных ограничений со стороны инструментальных средств визуализации канонических диаграмм, то дело вкуса отечественного разработчика, какие обозначения ему использовать в русскоязычной транслитерации. Возможно, для этой цели больше подходит вариант с нижней черточкой, исключающей пробелы в имени операции: "сделать_вводимый_текст_ невидимым()", чем вариант с заглавными буквами в середине имени операции: "сделатьВводимыйТекстНевидимым()".

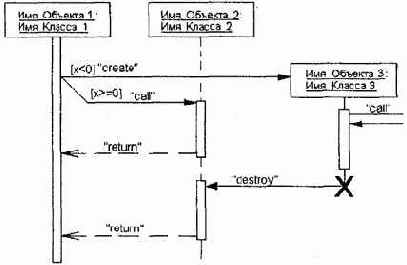

Рис. 8.7. Диаграмма последовательности со стереотипными значениями сообщений

Ветвление потока управления

Для изображения ветвления рисуются две или более стрелки, выходящие из одной точки фокуса управления объекта (фокус управления объекта 1 на рис. 8.5). При этом соответствующие условия должны быть явно указаны рядом с каждой из стрелок в форме сторожевого условия. Как нетрудно представить, если условие записано в форме булевского выражения, то ветвление будет содержать только две ветви. В любом случае условия должны взаимно исключать одновременную передачу альтернативных сообщений.

С помощью ветвления можно изобразить и более сложную логику взаимодействия объектов между собой (фокус управления объекта 1 на рис. 8.6). Если условий более двух, то для каждого из них необходимо предусмотреть ситуацию единственного выполнения. Рассматриваемый пример относится к моделированию взаимодействия программной системы обслуживания клиентов в банке. На этом примере диаграммы последовательности объект 1 передает управление одному из трех других объектов.

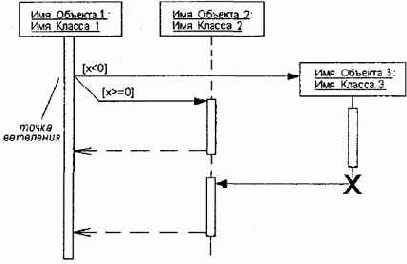

Рис. 8.5. Графическое изображение бинарного ветвления потока управления на диаграмме последовательности

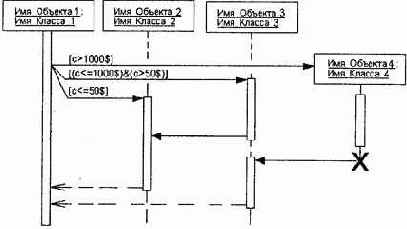

Рис. 8.6. Графическое изображение тернарного ветвления потока управления на диаграмме последовательности

Условием ветвления может служить сумма снимаемых клиентом средств со своего текущего счета. Если эта сумма превышает $1000, то могут потребоваться дополнительные действия, связанные с созданием и последующим разрушением объекта 4. Если же сумма превышает $50, но не превышает $1000, то управление передается объекту 3. И, наконец, если сумма не превышает $50, то управление получает объект 2. При этом объекты 1, 2 и 3 постоянно существуют в системе. Объект 4 создается, только если справедливо первое из альтернативных условий. В противном случае он может быть никогда не создан. После выполнения требуемых действий объекты 2 и 3 просто информируют объект 1 о завершении соответствующих операций, не требуя от него никаких действий (пунктирная стрелка). Объект 4 после завершения своих действий уничтожается, передавая управление объекту 3, делая его активным (фокус управления).

Временные ограничения на диаграммах последовательности

В отдельных случаях выполнение тех или иных действий на диаграмме последовательности может потребовать явной спецификации временных ограничений, накладываемых на сам интервал выполнения операций или передачу сообщений. В языке UML для записи временных ограничений используются фигурные скобки. Временные ограничения могут относиться как к выполнению определенных действий объектами, так и к самим сообщениям, явно специфицируя условия их передачи или приема. Важно понимать, что в отличие от условий ветвления, которые должны выполняться альтернативно, временные ограничения имеют обязательный или директивный характер для ассоциированных с ними объектов.

Временные ограничения могут записываться рядом с началом стрелки соответствующего сообщения. Но наиболее часто они записываются слева от этой стрелки на одном уровне с ней. Если временная характеристика относится к конкретному объекту, то имя этого объекта записывается перед именем характеристики и отделяется от нее точкой.

Примерами таких ограничений на диаграмме последовательности могут служить ситуации, когда необходимо явно специфицировать время, в течение которого допускается передача сообщения от клиента к серверу или обработка запроса клиента сервером:

{время_приема_сообщения время_отправки_сообщения < 1 сек.}

{время_ожидания_ответа < 5 сек.}

{время_передачи_пакета < 10 сек.}

{объект_1. время_подачи_сигнала_тревоги > 30 сек.}

Примечание

В первом из рассмотренных случаев знак "-" во временном ограничении обозначает арифметическую операцию вычитания (минус). Другие знаки являются обычными знаками сравнения величин. В последнем случае перед временной характеристикой указано имя объекта, к которому она относится.

Заключительные рекомендации по построению диаграмм последовательности

Как уже отмечалось, построение диаграммы последовательности целесообразно начинать с выделения из всей совокупности тех и только тех классов, объекты которых участвуют в моделируемом взаимодействии. После этого все объекты наносятся на диаграмму с соблюдением некоторого порядка инициализации сообщений. Здесь необходимо установить, какие объекты будут существовать постоянно, а какие временно — только на период выполнения ими требуемых действий.

Когда объекты визуализированы, можно приступать к спецификации сообщений. При этом следует учитывать те роли, которые играют сообщения в системе. При необходимости уточнения этих ролей надо использовать их разновидности и стереотипы. Для уничтожения объектов, которые создаются на время выполнения своих действий, нужно предусмотреть явное сообщение.

Наиболее простые случаи ветвления процесса взаимодействия можно изобразить на одной диаграмме с использованием соответствующих графических примитивов. Однако следует помнить, что каждый альтернативный поток управления может существенно затруднить понимание построенной модели. Поэтому общим правилом является визуализация каждого потока управления на отдельной диаграмме последовательности. В этой ситуации такие отдельные диаграммы должны рассматриваться совместно как одна модель взаимодействия.

Дальнейшая детализация диаграммы последовательности связана с введением временных ограничений на выполнение отдельных действий в системе. Для простых асинхронных сообщений временные ограничения могут отсутствовать. Однако необходимость синхронизировать сложные потоки управления, как правило, требуют введение в модель таких ограничений. Общая их запись должна следовать семантике языка объектных ограничений, который рассмотрен в приложении.

Автоматы

Диаграмма состояний (statechart diagram)

Имя состояния

Историческое состояние

Конечное состояние

Начальное состояние

Параллельные подсостояния

Переход

Переходы между параллельными состояниями

Переходы между составными состояниями

Последовательные подсостояния

Синхронизирующие состояния

Сложные переходы

требует отдельного пояснения, поскольку является

Составное состояние и подсостояние

Состояние

Список внутренних действий

Сторожевое условие

Выражение действия

Заключительные рекомендации по построению диаграмм состояний

Дорожки

Диаграмма деятельности (activity diagram)

Объекты

Переходы

Рекомендации по построению диаграмм деятельности

Состояние действия

Фокус управления

Диаграмма последовательности (sequence diagram)

Комментарии или примечания

Линия жизни объекта

Объекты

построения диаграммы последовательности

Сообщения

Стереотипы сообщений

Ветвление потока управления

Временные ограничения на диаграммах последовательности

Заключительные рекомендации по построению диаграмм последовательности
