Диаграммы функционального моделирования

Начало разработки диаграмм функционального моделирования относится к середине 1960-х годов, когда Дуглас Т. Росс предложил специальную технику моделирования, получившую название SADT (Structured Analysis & Design Technique). Военно-воздушные силы США использовали методику SADT в качестве части своей программы интеграции компьютерных и промышленных технологий (Integrated Computer Aided Manufacturing, ICAM) и назвали ее IDEFO (Icam DEFinition). Целью программы ICAM было увеличение эффективности компьютерных технологий в сфере проектирования новых средств вооружений и ведения боевых действий. Одним из результатов этих исследований являлся вывод о том, что описательные языки не эффективны для документирования и моделирования процессов функционирования сложных систем. Подобные описания на естественном языке не обеспечивают требуемого уровня непротиворечивости и полноты, имеющих доминирующее значение при решении задач моделирования.

В рамках программы ICAM было разработано несколько графических языков моделирования, которые получили следующие названия:

Нотация IDEF0 — для документирования процессов производства и отображения информации об использовании ресурсов на каждом из этапов проектирования систем.

Нотация IDEF1 — для документирования информации о производственном окружении систем.

Нотация IDEF2 — для документирования поведения системы во времени.

Нотация IDEF3 — специально для моделирования бизнес-процессов.

Нотация IDEF2 никогда не была полностью реализована. Нотация IDEF1 в 1985 году была расширена и переименована в IDEF1X. Методология IDEF-SADT, нашла применение в правительственных и коммерческих организациях, поскольку на тот период времени вполне удовлетворяла различным требованиям, предъявляемым к моделированию широкого класса систем.

В начале 1990 года специально образованная группа пользователей IDEF (IDEF Users Group), в сотрудничестве с Национальным институтом по стандартизации и технологии США (National Institutes for Standards and Technology, NIST), предприняла попытку создания стандарта для IDEFO и IDEF1X.
Эта попытка оказалась успешной и завершилась принятием в 1993 году стандарта правительства США, известного как FIPS для данных двух технологий IDEFO и IDEF1X. В течение последующих лет этот стандарт продолжал активно развиваться и послужил основой для реализации в некоторых первых CASE-средствах.

Методология IDEF-SADT представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели сиетемы какой-либо предметной области. Функциональная модель SADT отображает структуру процессов функционирования системы и ее отдельных подсистем, т. е. выполняемые ими действия и связи между этими действиями. Для этой цели строятся специальные модели, которые позволяют в наглядной форме представить последовательность определенных действий. Исходными строительными блоками любой модели IDEFO процесса являются деятельность (activity) и стрелки (arrows).

Рассмотрим кратко эти основные понятия методологии IDEF-SADT, которые используются при построении диаграмм функционального моделирования. Деятельность представляет собой некоторое действие или набор действий, которые имеют фиксированную цель и приводят к некоторому конечному результату. Иногда деятельность называют просто процессом. Модели IDEFO отслеживают различные виды деятельности системы, их описание и взаимодействие с другими процессами. На диаграммах деятельность или процесс изображается прямоугольником, который называется блоком. Стрелка служит для обозначения некоторого носителя или воздействия, которые обеспечивают перенос данных или объектов от одной деятельности к другой. Стрелки также необходимы для описания того, что именно производит деятельность и какие ресурсы она потребляет. Это так называемые роли стрелок — ICOM — сокращение первых букв от названий соответствующих стрелок IDEFO. При этом различают стрелки четырех видов:

I (Input) — вход, т. е. все, что поступает в процесс или потребляется процессом.

С (Control) — управление или ограничения на выполнение операций процесса.



О (Output) — выход или результат процесса.

М (Mechanism) — механизм, который используется для выполнения процесса.

Методология IDEFO однозначно определяет, каким образом изображаются на диаграммах стрелки каждого вида ICOM. Стрелка Вход (Input) выходит из левой стороны рамки рабочего поля и входит слева в прямоугольник процесса. Стрелка Управление (Control) входит и выходит сверху. Стрелка Выход (Output) выходит из правой стороны процесса и входит в правую сторону рамки. Стрелка Механизм (Mechanism) входит в прямоугольник процесса снизу. Таким образом, базовое представление процесса на диаграммах IDEFO имеет следующий вид (рис. 2.13).

Техника построения диаграмм представляет собой главную особенность методологии IDEF-SADT. Место соединения стрелки с блоком определяет тип интерфейса. При этом все функции моделируемой системы и интерфейсы на диаграммах представляются в виде соответствующих блоков процессов и стрелок ICOM. Управляющая информация входит в блок сверху, в то время как информация, которая подвергается обработке, изображается с левой стороны блока. Результаты процесса представляются как выходы процесса и показываются с правой стороны блока. В качестве механизма может выступать человек или автоматизированная система, которые реализуют данную операцию. Соответствующий механизм на диаграмме представляется стрелкой, которая входит в блок процесса снизу.

Рис. 2.13. Обозначение процесса и стрелок ICOM на диаграммах IDEF0

Одной из наиболее важных особенностей методологии IDEF-SADT является постепенное введение все более детальных представлений модели системы по мере разработки отдельных диаграмм. Построение модели IDEF-SADT начинается с представления всей системы в виде простейшей диаграммы, состоящей из одного блока процесса и стрелок ICOM, служащих для изображения основных видов взаимодействия с объектами вне системы. Поскольку исходный процесс представляет всю систему как единое целое, данное представление является наиболее общим и подлежит дальнейшей декомпозиции.



Для иллюстрации основных идей методологии IDEF-SADT рассмотрим следующий простой пример. В качестве процесса будем представлять деятельность по оформлению кредита в банке. Входом данного процесса является заявка от клиента на получение кредита, а выходом — соответствующий результат, т. е. непосредственно кредит. При этом управляющими факторами являются правила оформления кредита, которые регламентируют условия получения соответствующих финансовых средств в кредит. Механизмом данного процесса является служащий банка, который уполномочен выполнить все операции по оформлению кредита. Пример исходного представления процесса оформления кредита в банке изображен на рис. 2.14.





Рис. 2.14. Пример исходной диаграммы IDEF-SADT для процесса оформления кредита в банке

В конечном итоге модель IDEF-SADT представляет собой серию иерархически взаимосвязанных диаграмм с сопроводительной документацией, которая разбивает исходное представление сложной системы на отдельные составные части. Детали каждого из основных процессов представляются в виде более детальных процессов на других диаграммах. В этом случае каждая диаграмма нижнего уровня является декомпозицией некоторого процесса из более общей диаграммы. Поэтому на каждом шаге декомпозиции более общая диаграмма конкретизируется на ряд более детальных диаграмм.

В настоящее время диаграммы структурного системного анализа IDEF-SADT продолжают использоваться целым рядом организаций для построения и детального анализа функциональной модели существующих на предприятии бизнес-процессов, а также для разработки новых бизнес-процессов. Основной недостаток данной методологии связан с отсутствием явных средств для объектно-ориентированного представления моделей сложных систем. Хотя некоторые аналитики отмечают важность знания и применения нотации IDEF-SADT, ограниченные возможности этой методологии применительно к реализации соответствующих графических моделей в объектно-ориентированном программном коде существенно сужают диапазон решаемых с ее помощью задач.

Диаграммы потоков данных

Основой данной методологии графического моделирования информационных систем является специальная технология построения диаграмм потоков данных DFD. В разработке методологии DFD приняли участие многие аналитики, среди которых следует отметить Э. Йордона (Е. Yourdon). Он является автором одной из первых графических нотаций DFD [10]. В настоящее время наиболее распространенной является так называемая нотация Гейна-Сарсона (Gene-Sarson), основные элементы которой будут рассмотрены в этом разделе.

Модель системы в контексте DFD представляется в виде некоторой информационной модели, основными компонентами которой являются различные потоки данных, которые переносят информацию от одной подсистемы к другой. Каждая из подсистем выполняет определенные преобразования входного потока данных и передает результаты обработки информации в виде потоков данных для других подсистем.

Основными компонентами диаграмм потоков данных являются:

внешние сущности

накопители данных или хранилища

процессы

потоки данных

системы/подсистемы

Внешняя сущность представляет собой материальный объект или физическое лицо, которые могут выступать в качестве источника или приемника информации. Определение некоторого объекта или системы в качестве внешней сущности не является строго фиксированным. Хотя внешняя сущность находится за пределами границ рассматриваемой системы, в процессе дальнейшего анализа некоторые внешние сущности могут быть перенесены внутрь диаграммы модели системы. С другой стороны, отдельные процессы могут быть вынесены за пределы диаграммы и представлены как внешние сущности. Примерами внешних сущностей могут служить: клиенты организации, заказчики, персонал, поставщики.

Внешняя сущность обозначается прямоугольником с тенью (рис. 2.15), внутри которого указывается ее имя. При этом в качестве имени рекомендуется использовать существительное в именительном падеже. Иногда внешнюю сущность называют также терминатором.

Рис. 2.15. Изображение внешней сущности на диаграмме потоков данных

Процесс представляет собой совокупность операций по преобразованию входных потоков данных в выходные в соответствии с определенным алгоритмом или правилом. Хотя физически процесс может быть реализован различными способами, наиболее часто подразумевается программная реализация процесса. Процесс на диаграмме потоков данных изображается прямоугольником с закругленными вершинами (рис. 2.16), разделенным на три секции или поля горизонтальными линиями. Поле номера процесса служит для идентификации последнего. В среднем поле указывается имя процесса. В качестве имени рекомендовано использовать глагол в неопределенной форме с необходимыми дополнениями. Нижнее поле содержит указание на способ физической реализации процесса.





Рис. 2.16. Изображение процесса на диаграмме потоков данных





Рис. 2.17. Изображение подсистемы на диаграмме потоков данных

Информационная модель системы строится как некоторая иерархическая схема в виде так называемой контекстной диаграммы, на которой исходная модель последовательно представляется в виде модели подсистем соответствующих процессов преобразования данных. При этом подсистема или система на контекстной диаграмме DFD изображается так же, как и процесс — прямоугольником с закругленными вершинами (рис. 2.17).

Накопитель данных или хранилище представляет собой абстрактное устройство или способ хранения информации, перемещаемой между процессами. Предполагается, что данные можно в любой момент поместить в накопитель и через некоторое время извлечь, причем физические способы помещения и извлечения данных могут быть произвольными. Накопитель данных может быть физически реализован различными способами, но наиболее часто предполагается его реализация в электронном виде на магнитных носителях. Накопитель данных на диаграмме потоков данных изображается прямоугольником с двумя полями (рис. 2.18). Первое поле служит для указания номера или идентификатора накопителя, который начинается с буквы "D". Второе поле служит для указания имени.


При этом в качестве имени накопителя рекомендуется использовать существительное, которое характеризует способ хранения соответствующей информации.





Рис. 2.18. Изображение накопителя на диаграмме потоков данных

Наконец, поток данных определяет качественный характер информации, передаваемой через некоторое соединение от источника к приемнику. Реальный поток данных может передаваться по сети между двумя компьютерами или любым другим способом, допускающим извлечение данных и их восстановление в требуемом формате. Поток данных на диаграмме DFD изображается линией со стрелкой на одном из ее концов, при этом стрелка показывает направление потока данных. Каждый поток данных имеет свое собственное имя, отражающее его содержание.

Таким образом, информационная модель системы в нотации DFD строится в виде диаграмм потоков данных, которые графически представляются с использованием соответствующей системы обозначений. В качестве примера рассмотрим упрощенную модель процесса получения некоторой суммы наличными по кредитной карточке клиентом банка. Внешними сущностями данного примера являются клиент банка и, возможно, служащий банка, который контролирует процесс обслуживания клиентов. Накопителем данных может быть база данных о состоянии счетов отдельных клиентов банка. Отдельные потоки данных отражают характер передаваемой информации, необходимой для обслуживания клиента банка. Соответствующая модель для данного примера может быть представлена в виде диаграммы потоков данных (рис. 2.19).

В настоящее время диаграммы потоков данных используются в некоторых CASE-средствах для построения информационных моделей систем обработки данных. Основной недостаток этой методологии также связан с отсутствием явных средств для объектно-ориентированного представления моделей сложных систем, а также для представления сложных алгоритмов обработки

данных. Поскольку на диаграммах DFD не указываются характеристики времени выполнения отдельных процессов и передачи данных между процессами, то модели систем, реализующих синхронную обработку данных, не могут быть адекватно представлены в нотации DFD.Все эти особенности методологии структурного системного анализа ограничили возможности ее широкого применения и послужили основой для включения соответствующих средств в унифицированный язык моделирования.

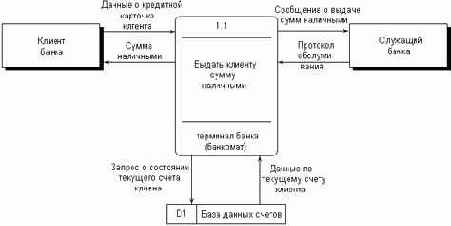

Рис. 2.19. Пример диаграммы DFD для процесса получения некоторой суммы наличными по кредитной карточке

Диаграммы структурного системного анализа

Под структурным системным анализом принято понимать метод исследования системы, который начинается с наиболее общего ее описания с последующей детализацией представления отдельных аспектов ее поведения и функционирования. При этом общая модель системы строится в виде некоторой иерархической структуры, которая отражает различные уровни абстракции с ограниченным числом компонентов на каждом из уровней. Одним из главных принципов структурного системного анализа является выделение на каждом из уровней абстракции только наиболее существенных компонентов или элементов системы.

В рамках данного направления программной инженерии принято рассматривать три графические нотации, получивших названия диаграмм: диаграммы "сущность-связь" (Entity-Relationship Diagrams, ERD), диаграммы функционального моделирования (Structured Analysis and Design Technique, SADT) и диаграммы потоков данных (Data Flow Diagrams, DFD).

Диаграммы "сущность-связь"

Данная нотация была предложена П. Ченом (P. Chen) в его известной работе 1976 года [17] и получила дальнейшее развитие в работах Р. Баркера [16] (R. Barker). Диаграммы "сущность-связь" (ERD) предназначены для графического представления моделей данных разрабатываемой программной системы и предлагают некоторый набор стандартных обозначений для определения данных и отношений между ними. С помощью этого вида диаграмм можно описать отдельные компоненты концептуальной модели данных и совокупность взаимосвязей между ними, имеющих важное значение для разрабатываемой системы.

Основными понятиями данной нотации являются понятия сущности и связи. При этом под сущностью (entity) понимается произвольное множество реальных или абстрактных объектов, каждый из которых обладает одинаковыми свойствами и характеристиками. В этом случае каждый рассматриваемый объект может являться экземпляром одной и только одной сущности, должен иметь уникальное имя или идентификатор, а также отличаться от других экземпляров данной сущности.

Примерами сущностей могут быть: банк, клиент банка, счет клиента, аэропорт, пассажир, рейс, компьютер, терминал, автомобиль, водитель. Каждая из сущностей может рассматриваться с различной степенью детализации и на различном уровне абстракции, что определяется конкретной постановкой задачи. Для графического представления сущностей используются специальные обозначения (рис. 2.8).

Рис. 2.8. Графические изображения для обозначения сущностей

Связь (relationship) определяется как отношение или некоторая ассоциация между отдельными сущностями. Примерами связей могут являться родственные отношения типа "отец-сын" или производственные отношения типа "начальник-подчиненный". Другой тип связей задается отношениями "иметь в собственности" или "обладать свойством". Различные типы связей графически изображаются в форме ромба с соответствующим именем данной связи (рис. 2.9).

Рис. 2.9. Графические изображения для обозначения связей

Графическая модель данных строится таким образом, чтобы связи между отдельными сущностями отражали не только семантический характер соответствующего отношения, но и дополнительные аспекты обязательности связей, а также кратность участвующих в данных отношениях экземпляров сущностей.

Рассмотрим в качестве простого примера ситуацию, которая описывается двумя сущностями: "Сотрудник" и "Компания". При этом в качестве связи естественно. использовать отношение принадлежности сотрудника данной компании. Если учесть соображения о том, что в компании работают несколько сотрудников, и эти сотрудники не могут быть работниками других компаний, то данная информация может быть представлена графически в виде следующей диаграммы "сущность-связь" (рис. 2.10). На данном рисунке буква "N" около связи означает тот факт, что в компании могут работать более одного сотрудника, при этом значение N заранее не фиксируется. Цифра "1" на другом конце связи означает, что сотрудник может работать только в одной конкретной компании, т. е. не допускается прием на работу сотрудников по совместительству из других компаний или учреждений.





Рис. 2.10. Диаграмма "сущность-связь" для примера сотрудников некоторой компании

Несколько иная ситуация складывается в случае рассмотрения сущностей "сотрудник" и "проект", и связи "участвует в работе над проектом" (рис. 2.11). Поскольку в общем случае один сотрудник может участвовать в разработке нескольких проектов, а в разработке одного проекта могут принимать участие несколько сотрудников, то данная связь является многозначной. Данный факт специально отражается на диаграмме указанием букв "N" и "М" около соответствующих сущностей, при этом выбор конкретных букв не является принципиальным.





Рис. 2.11. Диаграмма "сущность-связь" для примера сотрудников, участвующих в работе над проектами

Рассмотренные две диаграммы могут быть объединены в одну, на которой будет представлена информация о сотрудниках компании, участвующих в разработке проектов данной компании (рис. 2.12).


При этом может быть введена дополнительная связь, характеризующая проекты данной компании.





Рис. 2.12. Диаграмма "сущность-связь" для общего примера компании

Примечание

На указанных диаграммах могут быть отражены более сложные зависимости между отдельными сущностями, которые отражают обязательность выполнения некоторых дополнительных условий, определяемых спецификой решаемой задачи и моделируемой предметной области. В частности, могут быть отражены связи подчинения одной сущности другой или введения ограничений на действие отдельных связей. В подобных случаях используются дополнительные графические обозначения, отражающие особенности соответствующей семантики (рис. 2.8, 2.9).

Ограниченность ERD проявляется при конкретизации концептуальной модели в более детальное представление моделируемой программной системы, которое кроме статических связей должно содержать информацию о поведении или функционировании отдельных ее компонентов. Для этих целей в рамках ССА используется другой тип диаграмм, получивших название диаграмм потоков данных. А сейчас перейдем к диаграммам SADT.

Основные этапы развития UML

Отдельные языки объектно-ориентированного моделирования стали появляться в период между серединой 1970-х и концом 1980-х годов, когда различные исследователи и программисты предлагали свои подходы к ООАП. В период между 1989—1994 гг. общее число наиболее известных языков моделирования возросло с 10 до более чем 50. Многие пользователи испытывали серьезные затруднения при выборе языка ООАП, поскольку ни один из них не удовлетворял всем требованиям, предъявляемым к построению моделей сложных систем. Принятие отдельных методик и графических нотаций в качестве стандартов (IDEF0, IDEF1X) не смогло изменить сложившуюся ситуацию непримиримой конкуренции между ними в начале 90-х годов, которая тоже получила название "войны методов".

К середине 1990-х некоторые из методов были существенно улучшены и приобрели самостоятельное значение при решении различных задач ООАП. Наиболее известными в этот период становятся:

Метод Гради Буча (Grady Booch), получивший условное название Booch или Booch'91, Booch Lite (позже — Booch'93).

Метод Джеймса Румбаха (James Rumbaugh), получивший название Object Modeling Technique - ОМТ (позже - ОМТ-2).

Метод Айвара Джекобсона (Ivar Jacobson), получивший название Object-Oriented Software Engineering — OOSE.

Каждый из этих методов был ориентирован на поддержку отдельных этапов ООАП. Например, метод OOSE содержал средства представления вариантов использования, которые имеют существенное значение на этапе анализа требований в процессе проектирования бизнес-приложений. Метод ОМТ-2 наиболее подходил для анализа процессов обработки данных в информационных системах. Метод Booch'93 нашел наибольшее применение на этапах проектирования и разработки различных программных систем.

История развития языка UML берет начало с октября 1994 года, когда Гради Буч и Джеймс Румбах из Rational Software Corporation начали работу по унификации методов Booch и ОМТ. Хотя сами по себе эти методы были достаточно популярны, совместная работа была направлена на изучение всех известных объектно-ориентированных методов с целью объединения их достоинств.
При этом Г. Буч и Дж. Румбах сосредоточили усилия на полной унификации результатов своей работы. Проект так называемого унифицированного метода (Unified Method) версии 0.8 был подготовлен и опубликован в октябре 1995 года. Осенью того же года к ним присоединился А. Джекоб-сон, главный технолог из компании Objectory AB (Швеция), с целью интеграции своего метода OOSE с двумя предыдущими.

Вначале авторы методов Booch, ОМТ и OOSE предполагали разработать унифицированный язык моделирования только для этих трех методик. С одной стороны, каждый из этих методов был проверен на практике и показал свою конструктивность при решении отдельных задач ООАП. Это давало основание для дальнейшей их модификации на основе устранения имеющегося несоответствия отдельных понятий и обозначений. С другой стороны, унификация семантики и нотации должна была обеспечить некоторую стабильность на рынке объектно-ориентированных CASE-средств, которая необходима для успешного продвижения соответствующих программных ин-струментариев. Наконец, совместная работа давала надежду на существенное улучшение всех трех методов.

Начиная работу по унификации своих методов, Г. Буч, Дж. Румбах и А. Дже-кобсон сформулировали следующие требования к языку моделирования. Он должен:

Позволять моделировать не только программное обеспечение, но и более широкие классы систем и бизнес-приложений, с использованием объектно-ориентированных понятий.

Явным образом обеспечивать взаимосвязь между базовыми понятиями для моделей концептуального и физического уровней.

Обеспечивать масштабируемость моделей, что является важной особенностью сложных многоцелевых систем.

Быть понятен аналитикам и программистам, а также должен поддерживаться специальными инструментальными средствами, реализованными на различных компьютерных платформах.

Разработка системы обозначений или нотации для ООАП оказалась непохожей на разработку нового языка программирования. Во-первых, необходимо было решить две проблемы:

Должна ли данная нотация включать в себя спецификацию требований?



Следует ли расширять данную нотацию до уровня языка визуального программирования?

Во-вторых, было необходимо найти удачный баланс между выразительностью и простотой языка. С одной стороны, слишком простая нотация ограничивает круг потенциальных проблем, которые могут быть решены с помощью соответствующей системы обозначений. С другой стороны, слишком сложная нотация создает дополнительные трудности для ее изучения и применения аналитиками и программистами. В случае унификации существующих методов необходимо учитывать интересы специалистов, которые уже имеют опыт работы с ними, поскольку внесение серьезных изменений в новую нотацию может повлечь за собой непонимание и неприятие ее пользователями прежних методик. Чтобы исключить неявное сопротивление со стороны отдельных специалистов, необходимо учитывать интересы самого широкого круга пользователей. Последующая работа над языком UML должна была учесть все эти обстоятельства.

В этот период поддержка разработки языка UML становится одной из целей консорциума OMG (Object Management Group). Хотя консорциум OMG был образован еще в 1989 году с целью разработки предложений по стандартизации объектных и компонентных технологий CORBA, язык UML приобрел статус второго стратегического направления в работе OMG. Именно в рамках OMG создается команда разработчиков под руководством Ричарда Соли, которая будет обеспечивать дальнейшую работу по унификации и стандартизации языка UML. В июне 1995 года OMG организовала совещание всех крупных специалистов и представителей входящих в консорциум компаний по методологиям ООАП, на котором впервые в международном масштабе была признана целесообразность поиска индустриальных стандартов в области языков моделирования под эгидой OMG.

Усилия Г. Буча, Дж. Румбаха и А. Джекобсона привели к появлению первых документов, содержащих описание собственно языка UML версии 0.9 (июнь 1996 г.) и версии 0.91 (октябрь 1996 г.). Имевшие статус запроса предложений RTP (Request For Proposals), эти документы послужили своеобразным катализатором для широкого обсуждения языка UML различными категориями специалистов.


Первые отзывы и реакция на язык UML указывали на необходимость его дополнения отдельными понятиями и конструкциями.

В это же время стало ясно, что некоторые компании и организации видят в языке UML линию стратегических интересов для своего бизнеса. Компания Rational Software вместе с несколькими организациями, изъявившими желание выделить ресурсы для разработки строгого определения версии 1.0 языка UML, учредила консорциум партнеров UML, в который первоначально вошли такие компании, как Digital Equipment Corp., HP, i-Logix, Intellicorp, IBM, ICON Computing, MCI Systemhouse, Microsoft, Oracle, Rational Software, TI и Unisys. Эти компании обеспечили поддержку последующей работы по более точному и строгому определению нотации, что привело к появлению версии 1.0 языка UML. В январе 1997 года был опубликован документ с описанием языка UML 1.0, как начальный вариант ответа на запрос предложений RTP. Эта версия языка моделирования была достаточно хорошо определена, обеспечивала требуемую выразительность и мощность и предполагала решение широкого класса задач.

Примечание

Всеми партнерами консорциума осознается важность стандартизации языка UML, которая является необходимой основой для последующей разработки инструментальных CASE-средств. При этом разработка каждого стандарта в рамках консорциума OMG начинается с выпуска документа, называемого запросом предложений (Request For Proposals, RFP). Документы RFP в соответствии с установленной в OMG процедурой явно формулируют цели предстоящей разработки, требования, которым должны удовлетворять предложения, претендующие на стандартизацию, и объявляются сроки их представления. Отдельные RFP являются официальными документами, которыми руководствуются разработчики вариантов проектов соответствующих стандартов.

Инструментальные CASE-средства и диапазон их практического применения в большой степени зависят от удачного определения семантики и нотации соответствующего языка моделирования. Специфика языка UML заключается в том, что он определяет семантическую метамодель, а не модель конкретного интерфейса и способы представления или реализации компонентов.



Из более чем 800 компаний и организаций, входящих в настоящее время в состав консорциума OMG, особую роль продолжает играть Rational Software Corporation, которая стояла у истоков разработки языка UML. Эта компания разработала и выпустила в продажу одно из первых инструментальных CASE-средств Rational Rose 98, в котором был реализован язык UML.

В январе 1997 года целый ряд других компаний, среди которых были IBM, ObjecTime, Platinum Technology и некоторые другие, представили на рассмотрение OMG свои собственные ответы на запрос предложений RFP. В дальнейшем эти компании присоединились к партнерам UML, предлагая включить в язык UML некоторые свои идеи. В результате совместной работы с партнерами UML была предложена пересмотренная версия 1.1 языка UML. Основное внимание при разработке языка UML 1.1 было уделено достижению большей ясности семантики языка по сравнению с UML 1.0, а также учету предложений новых партнеров. Эта версия языка была представлена на рассмотрение OMG и была одобрена и принята в качестве стандарта OMG в ноябре 1997. года.

В настоящее время все вопросы дальнейшей разработки языка UML сконцентрированы в рамках консорциума OMG. Соответствующая группа специалистов обеспечивает публикацию материалов, содержащих описание последующих версий языка UML и запросов предложений RFP по его стандартизации. Очередной этап развития данного языка закончился в марте 1999 года, когда консорциумом OMG было опубликовано описание языка UML 1.3 (alpha R5). Последней версией языка UML на момент написания книги является UML 1.3, которая описана в соответствующем документе — "OMG Unified Modeling Language Specification", опубликованном в июне 1999 года. История разработки и последующего развития языка UML графически представлена на рис. 2.20.

Рис. 2.20. История развития языка UML

Статус языка UML определен как открытый для всех предложений по его доработке и совершенствованию. Сам язык UML не является чьей-либо собственностью и не запатентован кем-либо, хотя указанный выше документ защищен законом об авторском праве.


В то же время аббревиатура UML, как и некоторые другие (OMG, CORBA, ORB), является торговой маркой их законных владельцев, о чем следует упомянуть в данном контексте.

Язык UML ориентирован для применения в качестве языка моделирования различными пользователями и научными сообществами для решения широкого класса задач ООАП. Многие специалисты по методологии, организации и поставщики инструментальных средств обязались использовать язык в своих разработках. При этом термин "унифицированный" в названии UML не является случайным и имеет два аспекта. С одной стороны, он фактически устраняет многие из несущественных различий между известными ранее языками моделирования и методиками построения диаграмм. С другой стороны, создает предпосылки для унификации различных моделей и этапов их разработки для широкого класса систем, не только программного обеспечения, но и бизнес-процессов. Семантика языка UML определена таким образом, что она не является препятствием для последующих усовершенствований при появлении новых концепций моделирования.

В этой связи следует отметить внимание гиганта компьютерной индустрии компании Microsoft к технологии UML. Еще в октябре 1996 г. Microsoft и Rational Software Coiporation объявили о своем стратегическом партнерстве, которое, по их общему мнению, способно оказать решающее влияние на рынок средств объектно-ориентированной разработки программ. При этом Microsoft лицензировала у Rational Software некоторые технологии визуального моделирования, в результате чего был разработан Microsoft Visual Modeler for Visual Basic. В свою очередь Rational Software лицензировала у Microsoft Visual Basic и Microsoft Repositoiy, разрабатываемые вместе с Texas Instruments. При создании языка UML Microsoft внесла свой вклад в интеграцию UML со своими стандартами типа ActiveX и СОМ и в использование языка UML со своей технологией Microsoft Repository.

На основе технологии UML Microsoft, Rational Software и другие поставщики средств разработки программных систем разработали единую информационную модель, которая получила название UML Information Model.


Предполагается, что эта модель даст возможность различным программам, поддерживающим идеологию UML, обмениваться между собой компонентами и описаниями. Все это позволит создать стандартный интерфейс между средствами разработки приложений и средствами визуального моделирования.

Уже в настоящее время разработаны средства визуального программирования на основе UML, обеспечивающие интеграцию, включая прямую и обратную генерацию кода программ, с наиболее распространенными языками и средами программирования, такими как MS Visual C++, Java, Object Pascal/Delphi, Power Builder, MS Visual Basic, Forte, Ada, Smalltalk. Поскольку при разработке языка UML были приняты во внимание многие передовые идеи и методы, можно ожидать, что на очередные версии языка UML также окажут влияние и другие перспективные технологии и концепции. Кроме того, на основе языка UML могут быть определены многие новые перспективные методы. Язык UML может быть расширен без переопределения его ядра.

Подводя итог анализу методологии ООАП и исторических предпосылок появления UML, можно утверждать следующее. Имеются все основания предполагать, что в ближайшие годы язык UML в его современном виде станет основой для разработки и реализации во многих перспективных инструментальных средствах: в RAD-средствах визуального и имитационного моделирования, а также в CASE-средствах самого различного целевого назначения. Более того, заложенные в языке UML потенциальные возможности могут быть использованы не только для объектно-ориентированного моделирования систем, но и для представления знаний в интеллектуальных системах, которыми, по существу, станут перспективные сложные программно-технологические комплексы.

Предыстория. Математические основы

Представление различных понятий окружающего нас мира при помощи графической символики уходит своими истоками в глубокую древность. В качестве примеров можно привести условные обозначения знаков Зодиака, магические символы различных оккультных доктрин, графические изображения геометрических фигур на плоскости и в пространстве. Важным достоинством той или иной графической нотации является возможность образного закрепления содержательного смысла или семантики отдельных понятий, что существенно упрощает процесс общения между посвященными в соответствующие теории и идеологии.

Семантические сети

Семантические сети получили свое развитие в рамках научного направления, связанного с представлением знаний для моделирования рассуждений человека. Эта область научных исследований возникла в рамках общей проблематики искусственного интеллекта и была ориентирована на разработку специальных языков и графических средств для представления декларативных или, что менее точно, статических знаний о предметной области. Результаты исследований в области семантических сетей в последующем были конкретизированы и успешно использованы при построении концептуальных моделей и схем реляционных баз данных.

В общем случае под семантической сетью понимают некоторый граф Gs= =(Vs, Es), в котором множество вершин Vs и множество ребер Es разделены на отдельные типы, обладающие специальной семантикой, характерной для той или иной предметной области. В данной ситуации множество вершин может соответствовать объектам или сущностям рассматриваемой предметной области и иметь вместо номеров вершин соответствующие явные имена этих сущностей. Подобные имена должны позволять однозначно идентифицировать соответствующие объекты, при этом общих формальных правил записи имен не существует. Множество ребер также делится на различные типы, которые соответствуют различным видам связей между сущностями рассматриваемой предметной области.

Так, при построении семантической сети для представления знаний о рабочем персонале некоторой компании в качестве объектов целесообразно выбрать отдельных сотрудников, каждого из которых идентифицировать собственным именем и фамилией. Дополнительно в сети могут присутствовать такие объекты, как рабочие проекты и подразделения компании. В качестве семантических связей можно выделить такие виды, как должностное подчинение сотрудников, участие сотрудников в работе над проектами, принадлежность сотрудников тому или иному подразделению компании.

Важной особенностью семантических сетей является разработка специальных графических обозначений для представления отдельных типов вершин и ребер.
При этом вершины не изображаются, как ранее — точками, а имеют вид прямоугольников, овалов, окружностей и других геометрических фигур, конкретный вид которых определяет тот или иной тип сущностей предметной области. Более разнообразным становится и изображение ребер, приобретающих вид различных линий со стрелками или без них, а также имеющих специальные обозначения или украшения в виде условных значков. Соответствующая система обозначений, предназначенная для представления информации об отдельных аспектах моделируемой предметной области, получила название графической нотации.

Примечание

В этой связи следует заметить, что различные виды диаграмм языка UML в общем случае являются специальными классами семантических сетей с достаточно развитой семантикой используемых условных обозначений. При этом унифицированный характер этих обозначений определяет конструктивность их использования для моделирования широкого круга приложений.

В качестве конкретного варианта представления информации в виде семантической сети рассмотрим дальнейшее развитие примера с классом "Автомобиль" из главы 1. Фрагмент семантической сети, которая описывает иерархию классов данной предметной области, может быть изображен следующим образом (рис. 2.7). На данном рисунке отдельные вершины семантической сети изображаются прямоугольниками с закругленными концами и служат для условного обозначения классов данной предметной области. Соединяющие вершины ребра имеют вполне определенный смысл или семантику. А именно, они явно указывают, что вершина или класс, расположенные на рисунке ниже, являются подклассом того класса уровнем выше, с которым имеется связь в форме соединяющего их ребра.

Например, классы "Легковой автомобиль" и "Грузовой автомобиль" являются подклассами класса "Автомобиль", а классы "Модель ВАЗ-21083" и "Модель ВАЗ-21099" являются подклассами класса "Легковой автомобиль производства ВАЗ". Ребра или связи данной семантической сети имеют единственный тип, определяемый семантикой включения классов друг в друга.


Поэтому никаких дополнительных обозначений они не содержат.

Рис 2.7. Фрагмент семантической сети для представления иерархии классов "Автомобиль"

Примечание

Изображенный выше фрагмент семантической сети может быть расширен различным образом, что определяется спецификой решаемой задачи. С одной стороны, можно ввести в рассмотрение дополнительные модели автомобилей, а с другой — другие типы объектов, например, конкретные заводы, расположенные в различных регионах, или станции, осуществляющие техническое обслуживание автомобилей. В последнем случае появляются дополнительные связи, которые могут соответствовать совершенно иной семантике. Например, факт обслуживания той или иной модели автомобиля на отдельных станциях.

Построение моделей сложных систем, отражающих десятки различных типов объектов и связей между ними, привело в конце 80-х годов к появлению большого числа различных графических нотаций, которые в той или иной степени были ориентированы на решение специальных классов задач. Сложилась парадоксальная ситуация, которая получила название "войны методов". Многие подходы, хотя и имели общие истоки, совершенно игнорировали другие альтернативные способы представления семантической информации. Наибольшее распространение в эти годы получил подход к моделированию программных систем, который назвали системным структурным анализом (ССА). Поскольку многие идеи ССА оказали непосредственное влияние на развитие языка UML, а используемая графическая нотация была реализована в некоторых CASE-средствах, ниже приводится краткая характеристика основных компонентов данного направления графического моделирования программных систем.

Теория графов

Граф можно рассматривать как графическую нотацию для бинарного отношения двух множеств. Бинарное отношение состоит из таких кортежей или списков элементов, которые содержат только два элемента некоторого множества. Хотя основные понятия теории графов получили свое развитие задолго до появления теории множеств как самостоятельной научной дисциплины, формальное определение графа удобно представить в теоретико-множественных терминах.

Графом называется совокупность двух множеств: множества точек или вершин и множества соединяющих их линий или ребер. Формально граф задается в виде двух множеств: G=(V, Е), где V={v1v2, ..., vn} — множество вершин графа, а Е={е1, е2, ..., еm} — множество ребер графа. Натуральное число n определяет общее количество вершин конкретного графа, а натуральное число m — общее количество ребер графа. Следует заметить, в общем случае не все вершины графа могут соединяться между собой, что ставит в соответствие каждому графу некоторое бинарное отношение PQ, состоящее из всех пар вида <vi, vj>, где vi, vj = V. При этом пара <vi, vj> и, соответственно, пара <vj, vi> принадлежат отношению PG в том и только в том случае, если вершины vi и vj соединяются в графе G некоторым ребром ek=Е. Вершины графа изображаются точками, а ребра — отрезками прямых линий. Рядом с вершинами и ребрами записываются соответствующие номера или идентификаторы, позволяющие их идентифицировать однозначным образом.

Примечание

Вообще говоря, графы бывают двух различных типов. Рассмотренное выше определение относится к неориентированному графу, т. е. к такому графу, у которого связывающие вершины ребра не имеют направления или ориентации. Кроме неориентированных графов существуют ориентированные графы, которые определяются следующим образом.

Ориентированный граф также задается в виде двух множеств G=(V, E), где V={v1, v2, ...,vn} — множество вершин графа, а E={е1, е2,...,еm] — множество дуг графа. Натуральное число n определяет общее количество вершин конкретного графа, а натуральное число m — общее количество дуг графа.
При этом каждая дуга еk=Е ориентированного графа G имеет свое начало— некоторую единственную вершину vi=V и конец — некоторую единственную вершину vj=V, В отличие от ребра, дуга всегда имеет обозначение со стрелочкой, которая направлена к конечной вершине дуги. Множество дуг ставит в соответствие каждому ориентированному графу некоторое бинарное отношение PG, состоящее из всех пар вида <vi, vj>, где vi, vj=V. При этом пара <vi, vj> принадлежит отношению PG в том и только в том случае, если вершины vi и vj соединяются в графе G некоторой дугой еk=Е с началом в вершине viи концом в вершине vj.

Ниже представлены два примера конкретных графов (рис. 2.4). При этом первый из них (рис. 2.4, а) является неориентированным графом, а второй (рис. 2.4, б) — ориентированным графом. Как нетрудно заметить, для неориентированного графа ребро е1 соединяет вершины v1 и v2, ребро е2 — вершины v1 и v3, а ребро e3 — вершины v2 и v3 и т. д. Последнее ребро, e8, соединяет вершины v4 и v5, тем самым задается описание графа в целом. Других ребер данный граф не содержит, как не содержит других вершин, не изображенных на рисунке. Так, хотя ребра е6 и e7 визуально пересекаются, но точка их пересечения не является вершиной графа.

Для ориентированного графа (рис. 2.4, б) ситуация несколько иная. А именно, вершины v1 и v2 соединены дугой е1, для которой вершина v2 является началом дуги, а вершина v1 — концом этой дуги. Далее дуга е2 соединяет вершины v1 и v4, при этом началом дуги e2

является вершина v1, а концом — вершина v4.

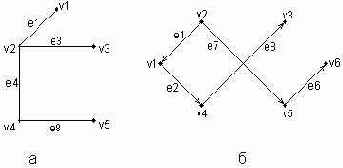

Рис. 2.4. Примеры неориентированного (а) и ориентированного (б) графов

Графы широко применяются для представления различной информации о структуре систем и процессов. Примерами подобных графических моделей могут служить: схемы автомобильных дорог, соединяющих отдельные населенные пункты; схемы телекоммуникаций, используемых для передачи информации между отдельными узлами; схемы программ, на которых указываются варианты ветвления вычислительного процесса.


Общим для всех конкретных подобных моделей является возможность представления информации в графическом виде в форме соответствующего графа. При этом отдельные модели, как правило, обладают дополнительной семантикой и специальными обозначениями, характерными для той или иной предметной области.

Важными понятиями теории графов являются понятия маршрута и пути, которые ассоциируются с последовательным перемещением от вершины к вершине по соединяющим их ребрам или дугам. Для неориентированного графа маршрут определяется как конечная или бесконечная упорядоченная последовательность ребер S=<, esl, es2, ..., esk>>, таких, что каждые два соседних ребра имеют общую вершину. Нас будут интересовать только конечные маршруты S=<es1, es2, ..., esk>, т. е. такие маршруты, которые состоят из конечного числа ребер. При этом ребро esl принято считать началом маршрута S, а ребро esk — концом маршрута S. Для ориентированного графа соответствующая последовательность дуг S=<es1, es2, ..., esk> называется ориентированным маршрутом, если две соседние дуги имеют общую вершину, которая является концом предыдущей и началом последующей дуги.

Примерами маршрутов для неориентированного графа (рис. 2.4, а) являются последовательности ребер: S1=<e1, e2 e5, e8>, S2=<e1, e2, е3, e1>, S3=<e3, e5, e8>. Если в маршруте не повторяются ни ребра, ни вершины, как в случае S1 и S3, то такой неориентированный маршрут называется простой цепью.

Примерами ориентированных маршрутов для графа (рис. 2.4, б) являются такие последовательности дуг: S1=<e2, e8, e5>, S2=<e3, e7, e6>, S3=<e8, e3, e7, e4, e8>. Если в ориентированном маршруте не повторяются ни ребра, ни вершины, как в случае S1 и S2, то такой ориентированный маршрут называется путем. Последнее понятие также иногда применяется для обозначения простой цепи в неориентированных графах и для определения специального класса графов, так называемых деревьев. В общем случае деревья служат для графического представления иерархических структур или иерархий, занимающих важное место в ООАП.



Деревом в теории графов называется такой граф D=<V, E>, между любыми двумя вершинами которого существует единственная простая цепь, т. е. неориентированный маршрут, у которого вершины и ребра не повторяются. Применительно к ориентированным графам соответствующее определение является более сложным, поскольку основывается на выделении некоторой специальной вершины v0, которая получила специальное название корневой вершины или просто — корня. В этом случае ориентированный граф D=<V, Е> называется ориентированным деревом или сокращенно — деревом, если между корнем дерева v0 и любой другой вершиной существует единственный путь, берущий начало в v0. Ниже представлены два примера деревьев: неориентированного дерева (рис. 2.5, а) и ориентированного дерева (рис. 2.5, б).

В случае неориентированного дерева (рис. 2.5, а) любая из вершин графа может быть выбрана в качестве корня. Подобный выбор определяется специфическими особенностями решаемой задачи. Так, вершина v1 может рассматриваться в качестве корня неориентированного дерева, поскольку между v1 и любой другой вершиной дерева всегда существует единственная простая цепь по определению (или, что менее строго, единственный неориентированный путь).





Рис. 2.5. Примеры неориентированного (а) и ориентированного (б) деревьев

Для случая ориентированного дерева (рис. 2.5, б) вершина v2 является единственным его корнем и имеет специальное обозначение v0. Единственность корня в ориентированном дереве следует из того факта, что ориентированный путь всегда имеет единственную вершину, которая является его началом. Поскольку в теории графов имеет значение только наличие или отсутствие связей между отдельными вершинами, деревья, как правило, изображаются специальным образом в виде иерархической структуры. При этом корень дерева изображается самой верхней вершиной в данной иерархии. Далее следуют вершины уровня 1, которые связаны с корнем одним ребром или одной дугой. Следующий уровень будет иметь номер 2, поскольку соответствующие вершины должны быть связаны с корнем двумя последовательными ребрами или дугами.


Процесс построения иерархического дерева продолжается до тех пор, пока не будут рассмотрены вершины, которые не связаны с другими вершинами, кроме рассмотренных, или из которых не выходит ни одна дуга. В этом случае самые нижние вершины иногда называют листьями дерева. Важно иметь в виду, что в теории графов дерево "растет" вниз, а не вверх, как в реальной жизни.

Изображенные выше деревья (рис. 2.5) можно преобразовать к виду иерархий. Например, неориентированное дерево (рис. 2.5, а) может быть представлено в виде иерархического дерева следующим образом (рис. 2.6, а). В этом случае корнем иерархии является вершина v1. Ориентированное дерево (рис. 2.5, б) также может быть изображено в форме иерархического дерева (рис. 2.6, б), однако такое представление является единственным.

В первом случае (рис. 2.6, а) вершина v2 образует первый уровень иерархии, вершины v4 и v3 — второй уровень иерархии, вершина v5 — третий и последний уровень иерархии. При этом листьями данного неориентированного дерева являются вершины v3 и v5. Во втором случае (рис. 2.6, б) вершины v1 и v5 образуют первый уровень иерархии, вершины v4 и v6 — второй уровень иерархии, вершина v3 — третий и последний уровень иерархии. Листьями данного ориентированного дерева являются вершины v3 и v6.





Рис. 2.6. Иерархические схемы неориентированного дерева (а) и ориентированного дерева (б)

В заключение следует заметить, что в теории графов разработаны различные методы анализа отдельных классов графов и алгоритмы построения специальных графических объектов, рассмотрение которых выходит за рамки настоящей книги. Для получения дополнительной информации по данной теме можно рекомендовать обратиться к специальной литературе по теории графов, где эти вопросы рассмотрены более подробно. В дальнейшем нас будет интересовать отдельное направление в теории графов, которое связано с явным включением семантики в традиционные обозначения и получившее самостоятельное развитие в форме семантических сетей.

Теория множеств

Как одну из наиболее известных систем графических символов, оказавших непосредственное влияние на развитие научного мышления, следует отметить язык диаграмм английского логика Джона Венна (1834—1923). В настоящее время диаграммы Венна применяются для иллюстрации основных теоретико-множественных операций, которые являются предметом специального раздела математики — теории множеств. Поскольку многие общие идеи моделирования систем имеют адекватное описание в терминологии теории множеств, рассмотрим основные понятия данной теории, имеющие отношение к современным концепциям и технологиям исследования сложных систем.

Исходным понятием теории множеств является само понятие множество, под которым принято понимать некоторую совокупность объектов, хорошо различимых нашей мыслью или интуицией. При этом не делается никаких предположений ни о природе этих объектов, ни о способе их включения в данную совокупность. Отдельные объекты, составляющие то или иное множество, называют элементами данного множества. Вопрос "Почему мы рассматриваем ту или иную совокупность элементов как множество?" не требует ответа, поскольку в общее определение множества не входят никакие дополнительные условия на включение отдельных элементов в множество. Если нам хочется, например, рассмотреть множество, состоящее из трех элементов: "солнце, море, апельсин", то никто не сможет запретить это сделать.

Примеров конкретных множеств можно привести достаточно много. Это и множество квартир жилого дома, и множество натуральных чисел, с которого начинается знакомство каждого ребенка с великим таинством счета. Совокупность компьютеров в офисе тоже представляет собой множество, хотя, возможно, они и соединены между собою в сеть. Множество живущих на планете людей, как и множество звезд на небосводе, тоже могут служить примерами множеств, хотя природа их существенно различна.

Примечание

Создается впечатление, что ситуация с заданием множеств более или менее понятна. Но это впечатление обманчиво.
Даже не говоря об известных парадоксах теории множеств, как быть с "множеством" мыслей отдельного человека? Или множеством всех красок, которые встречаются в природе? Однако такие каверзные случаи мы рассматривать не будем, ограничив круг ситуаций такими, в которых идентификация отдельных элементов множеств не превращается в серьезную проблему. С другой стороны, процесс моделирования сложных систем сопряжен именно с подобного рода трудностями.

В теории множеств используется специальное соглашение, по которому множества обозначаются прописными буквами латинского алфавита, и традиция эта настолько общепризнана, что не возникает никакого сомнения в ее целесообразности. При этом отдельные элементы обозначаются строчными буквами, иногда с индексами, которые вносят некоторую упорядоченность в последовательность рассмотрения этих элементов. Важно понимать, что какой бы то ни было порядок, вообще говоря, не входит в исходное определение множества. Таким образом, множество, например, квартир 100-квартирного жилого дома с использованием специальных обозначений можно записать следующим образом: A={aj, 02, а3, ..., а{00}. Здесь фигурные скобки служат обозначением совокупности элементов, каждый из которых имеет свой уникальный числовой индекс. Важно понимать, что для данного конкретного множества элемент ato обозначает отдельную квартиру в рассматриваемом жилом доме. При этом вовсе необязательно, чтобы номер этой квартиры был равен 10, хотя с точки зрения удобства это было бы желательно.

Принято называть элементы отдельного множества принадлежащими данному множеству. Данный факт записывается при помощи специального символа "е", который так и называется — символ принадлежности. Например, запись а10ьА означает тот простой факт, что отдельная квартира (возможно, с номером 10) принадлежит рассматриваемому множеству квартир некоторого жилого дома.

Следующим важным понятием, которое служит прототипом многих более конкретных терминов при моделировании сложных систем, является понятие подмножества.


Казалось бы, интуитивно и здесь нет ничего неясного. Если есть некоторая совокупность, рассматриваемая как множество, то любая ее часть и будет являться подмножеством. Так, например, совокупность квартир на первом этаже жилого дома есть ничто иное, как подмножество рассматриваемого нами примера. Ситуация становится не столь тривиальной, если рассматривать множество абстрактных понятий, таких как сущность или класс.

Для обозначения подмножества используется специальный символ. Если утверждается, что множество А является подмножеством множества В, то это записывается как Аа В. Запоминать подобные значки не всегда удобно, поэтому со временем была предложена специальная система графических обозначений.

Как же используются диаграммы Венна в теории множеств? Оказывается, тот факт, что некоторая совокупность элементов образует множество, можно обозначить графически в виде круга. В этом случае окружность имеет содержательный смысл или, выражаясь более точным языком, семантику границы данного множества. Очевидно, что рассмотрение отношения включения элементов одного множества в другое можно изобразить графически следующим образом (рис. 2.1). На этом рисунке большему множеству В соответствует внешний круг, а меньшему множеству (подмножеству) А — внутренний.

Рис. 2.1. Диаграмма Венна для отношения включения двух множеств

Подобным образом можно изобразить и основные теоретико-множественные операции. Так, пересечением двух множеств А и В называется некоторое третье множество С, которое состоит из тех и только тех элементов двух исходных множеств, которые одновременно принадлежат и множеству А, и множеству В. Для этой операции также имеется специальное обозначение: С= А о В. Например, если в качестве множества А для операции пересечения рассмотреть множество сотрудников некоторой фирмы, а в качестве множества В — множество всех мужчин, то нетрудно догадаться, что множество С будет состоять из элементов -± всех сотрудников мужского пола данной фирмы. Операция пересечения множеств также может быть проиллюстрирована с помощью диаграмм Венна (рис. 2.2).


На этом рисунке условно изображены два множества А и В, затененной области как раз и соответствует множество С, являющееся пересечением множеств А и В.





Рис. 2.2 Диаграмма Венна для пересечения двух множеств

Следующей операцией, которая также допускает наглядную интерпретацию, является операция объединения множеств. Под объединением двух множеств А и В понимается некоторое третье множество, пусть это будет D, которое состоит из тех и только тех элементов, которые принадлежат или А, или В, или им обоим одновременно. Конечно, специальное обозначение есть и для этой операции: D= AuB. Так, если в качестве множества А рассмотреть множество, состоящее из клавиатуры и мыши, а в качестве множества В — множество, состоящее из системного блока и монитора, то нетрудно догадаться, что их объединение, т. е. множество D, образует основные составляющие персонального компьютера. И для этой операции имеется условное графическое представление (рис. 2.3). На этом рисунке объединению двух исходных множеств также соответствует затемненная область, только размеры и форма ее отличаются от случая пересечения двух множеств на предыдущем рисунке.





Рис. 2.3. Диаграмма Венна для объединения двух множеств

Примечание

При выборе обозначений для множеств допускается некоторый произвол, который не всегда понятен лицам, далеким от математики. Однако здесь уместна аналогия с выбором имен для переменных и процедур в языках высокого уровня, когда программист сам решает, как ему обозначать соответствующую конструкцию в программе.

Последнее, на что следовало бы обратить внимание при столь кратком знакомстве с основами теории множеств — это на так называемые понятия мощности множества и отношения множеств. Хотя существуют и другие операции над множествами, а также целый ряд дополнительных понятий, их рассмотрение выходит за рамки настоящей книги. Что касается понятия мощности множества, то данный термин важен для анализа кратности связей, поскольку ассоциируется с количеством элементов отдельного множества.


В случае конечного множества ситуация очень простая, поскольку мощность конечного множества равна количеству элементов этого множества. Таким образом, возвращаясь к примеру с множеством А квартир жилого дома, можно сказать, что его мощность равна 100.

Ситуация усложняется, когда рассматриваются бесконечные множества, т. е. множества, не являющиеся конечными. Не вдаваясь в технические детали, которые послужили источником драматичного по своим последствиям кризиса основ математики, ограничим наше рассмотрение бесконечными множествами счетной мощности. Такими множествами принято считать множества, содержащие бесконечное число элементов, которые, однако, можно перенумеровать натуральными числами 1, 2, 3 и т. д. При этом важно иметь в виду, что достичь последнего элемента при такой нумерации принципиально невозможно, иначе множество окажется конечным. Например, есть все основания считать множество всех звезд бесконечным, хотя многие из них имеют свое уникальное название. С другой стороны, множество всех возможных комбинаций из 8 символов, которые могут служить для ввода некоторого пароля, конечное, хотя и достаточно большое. Или, говоря строгим языком, это множество имеет конечную мощность.

Примечание

Проблема бесконечного могла бы показаться отвлеченной и имеющей некоторый философский оттенок, если бы не ее связь с моделированием сложных систем. Так, при рассмотрении некоторой предметной области с целью построения ее модели приходится выделять конечное число сущностей, образующих определенный "скелет" будущей модели. И это при том, что реальность предметов допускает бесконечное рассмотрение их свойств, атрибутов и взаимосвязей.

Наконец, было упомянуто и следующее понятие, различные аспекты которого будут служить темой рассмотрения во всех последующих главах. Это фундаментальное понятие отношения множеств, которое часто заменяется терминами связь или соотношение. Данный термин ведет свое происхождение от теории множеств и служит для обозначения любого подмножества упорядоченных кортежей, построенных из элементов некоторых исходных множеств.


При этом под кортежем понимается просто набор или список элементов, важно только, чтобы они были упорядочены. Другими словами, если рассматривать первый элемент кортежа, то он всегда будет первым в списке элементов, второй элемент кортежа будет вторым элементом в списке и т. д. Можно ли это записать с использованием специальных обозначений?

Хотя и существует некоторая неоднозначность в принятых обозначениях, кортеж из двух элементов удобно обозначать как <a1, a2>, из трех элементов — <a1, a2, a3> и т. д. При этом отдельные элементы могут принадлежать как одному и тому же множеству, так и различным множествам. Важно иметь в виду, что порядок выбора элементов для построения кортежей строго фиксирован для конкретной задачи. Речь идет о том, что первый элемент всегда выбирается из первого множества, второй — из второго, и т. д:

Отношение в этом случае будет характеризовать способ или семантику выбора отдельных элементов из одного или нескольких множеств для подобного упорядоченного списка. В этом смысле взаимосвязь является частным случаем отношения, о чем будет сказано в последующем. К сожалению, диаграммы Венна не предназначены для иллюстрации отношений в общем случае. Однако отношения послужили исходной идеей для развития другой теории, которая даже в своем названии несет отпечаток графической нотации, а именно — теории графов. В этой связи наиболее важным является тот факт, что теоретико-множественные отношения послужили также основой для разработки реляционной алгебры в теории реляционных баз данных. Развитие последней привело к тому, что в последние годы именно реляционные СУБД конкретных фирм доминируют на рынке соответствующего программного обеспечения.

Актеры

Актер представляет собой любую внешнюю по отношению к моделируемой системе сущность, которая взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей или решения частных задач. При этом актеры служат для обозначения согласованного множества ролей, которые могут играть пользователи в процессе взаимодействия с проектируемой системой. Каждый актер может рассматриваться как некая отдельная роль относительно конкретного варианта использования. Стандартным графическим обозначением актера на диаграммах является фигурка "человечка", под которой записывается конкретное имя актера (рис. 4.2).

Рис. 4.2. Графическое обозначение актера

В некоторых случаях актер может обозначаться в виде прямоугольника класса с ключевым словом "актер" и обычными составляющими элементами класса. Имена актеров должны записываться заглавными буквами и следовать рекомендациям использования имен для типов и классов модели. При этом символ отдельного актера связывает соответствующее описание актера с конкретным именем. Имена абстрактных актеров, как и других абстрактных элементов языка UML, рекомендуется обозначать курсивом.

Примечание

Имя актера должно быть достаточно информативным с точки зрения семантики. Вполне подходят для этой цели наименования должностей в компании (например, продавец, кассир, менеджер, президент). Не рекомендуется давать актерам имена собственные (например, "О.Бендер") или моделей конкретных устройств (например, "маршрутизатор Cisco 3640"), даже если это с очевидностью следует из контекста проекта. Дело в том, что одно и то же лицо может выступать в нескольких ролях и, соответственно, обращаться к различным сервисам системы. Например, посетитель банка может являться как потенциальным клиентом, и тогда он востребует один из его сервисов, а может быть и налоговым инспектором или следователем прокуратуры. Сервис для последнего может быть совершенно исключительным по своему характеру.

Примерами актеров могут быть: клиент банка, банковский служащий, продавец магазина, менеджер отдела продаж, пассажир авиарейса, водитель автомобиля, администратор гостиницы, сотовый телефон и другие сущности, имеющие отношение к концептуальной модели соответствующей предметной области.

Примечание

В метамодели актер является подклассом классификатора. Актеры могут взаимодействовать с множеством вариантов использования и иметь множество интерфейсов, каждый из которых может представлять особенности взаимодействия других элементов с отдельными актерами.

Актеры используются для моделирования внешних по отношению к проектируемой системе сущностей, которые взаимодействуют с системой и используют ее в качестве отдельных пользователей. В качестве актеров могут выступать другие системы, подсистемы проектируемой системы или отдельные классы. Важно понимать, что каждый актер определяет некоторое согласованное множество ролей, в которых могут выступать пользователи данной системы в процессе взаимодействия с ней. В каждый момент времени с системой взаимодействует вполне определенный пользователь, при этом он играет или выступает в одной из таких ролей. Наиболее наглядный пример актера — конкретный пользователь системы со своими собственными параметрами аутентификации.

Любая сущность, которая согласуется с подобным неформальным определением актера, представляет собой экземпляр или пример актера. Для моделируемой системы актерами могут быть как субъекты-пользователи, так и другие системы. Поскольку пользователи системы всегда являются внешними по отношению к этой системе, то они всегда представляются в виде актеров.

Так как в общем случае актер всегда находится вне системы, его внутренняя структура никак не определяется. Для актера имеет значение только его внешнее представление, т. е. то, как он воспринимается со стороны системы. Актеры взаимодействуют с системой посредством передачи и приема сообщений от вариантов использования. Сообщение представляет собой запрос актером сервиса от системы и получение этого сервиса.Это взаимодействие может быть выражено посредством ассоциаций между отдельными актерами и вариантами использования или классами. Кроме этого, с актерами могут быть связаны интерфейсы, которые определяют, каким образом другие элементы модели взаимодействуют с этими актерами.

Два и более актера могут иметь общие свойства, т. е. взаимодействовать с одним и тем же множеством вариантов использования одинаковым образом. Такая общность свойств и поведения представляется в виде рассматриваемого ниже отношения обобщения с другим, возможно, абстрактным актером, который моделирует соответствующую общность ролей. Совокупность отношений, которые могут присутствовать на диаграмме вариантов использования, будет рассмотрена ниже в данной главе.

Диаграмма вариантов использования (use case diagram)

Визуальное моделирование в UML можно представить как некоторый процесс поуровневого спуска от наиболее обшей и абстрактной концептуальной модели исходной системы к логической, а затем и к физической модели соответствующей программной системы. Для достижения этих целей вначале строится модель в форме так называемой диаграммы вариантов использования (use case diagram), которая описывает функциональное назначение системы или, другими словами, то, что система будет делать в процессе своего функционирования. Диаграмма вариантов использования является исходным концептуальным представлением или концептуальной моделью системы в процессе ее проектирования и разработки.

Разработка диаграммы вариантов использования преследует цели:

Определить общие границы и контекст моделируемой предметной области на начальных этапах проектирования системы.

Сформулировать общие требования к функциональному поведению проектируемой системы.

Разработать исходную концептуальную модель системы для ее последующей детализации в форме логических и физических моделей.

Подготовить исходную документацию для взаимодействия разработчиков системы с ее заказчиками и пользователями.

Суть данной диаграммы состоит в следующем: проектируемая система представляется в виде множества сущностей или актеров, взаимодействующих с системой с помощью так называемых вариантов использования. При этом актером (actor) или действующим лицом называется любая сущность, взаимодействующая с системой извне. Это может быть человек, техническое устройство, программа или любая другая система, которая может служить источником воздействия на моделируемую систему так, как определит сам разработчик. В свою очередь, вариант использования (use case) служит для описания сервисов, которые система предоставляет актеру. Другими словами, каждый вариант использования определяет некоторый набор действий, совершаемый системой при диалоге с актером. При этом ничего не говорится о том, каким образом будет реализовано взаимодействие актеров с системой.

Примечание
Рассматривая диаграмму вариантов использования в качестве модели системы, можно ассоциировать ее с моделью черного ящика" (см. рис. 1.7). Действительно, подробная детализация данной диаграммы на начальном этапе проектирования скорее имеет отрицательный характер, поскольку предопределяет способы реализации поведения системы. А согласно рекомендациям RUP именно эти аспекты должны быть скрыты от разработчика на диаграмме вариантов использования.
В самом общем случае, диаграмма вариантов использования представляет собой граф специального вида, который является графической нотацией для представления конкретных вариантов использования, актеров, возможно некоторых интерфейсов, и отношений между этими элементами. При этом отдельные компоненты диаграммы могут быть заключены в прямоугольник, который обозначает проектируемую систему в целом. Следует отметить, что отношениями данного графа могут быть только некоторые фиксированные типы взаимосвязей между актерами и вариантами использования, которые в совокупности описывают сервисы или функциональные требования к моделируемой системе.
Как было отмечено в главе 3, рациональный унифицированный процесс разработки модели сложной системы представляет собой разбиение ее на составные части с минимумом взаимных связей на основе выделения пакетов. В самом языке UML пакет Варианты использования является подпакетом пакета Элементы поведения. Последний специфицирует понятия, при помощи которых определяют функциональность моделируемых систем. Элементы пакета вариантов использования являются первичными по отношению к тем, с помощью которых могут быть описаны сущности, такие как системы и подсистемы. Однако внутренняя структура этих сущностей никак не описывается. Базовые элементы этого пакета — вариант использования и актер. С этих понятий мы и приступим к изучению диаграмм вариантов использования.

Интерфейсы

Интерфейс (interface) служит для спецификации параметров модели, которые видимы извне без указания их внутренней структуры. В языке UML интерфейс является классификатором и характеризует только ограниченную часть поведения моделируемой сущности. Применительно к диаграммам вариантов использования, интерфейсы определяют совокупность операций, которые обеспечивают необходимый набор сервисов или функциональности для актеров. Интерфейсы не могут содержать ни атрибутов, ни состояний, ни направленных ассоциаций. Они содержат только операции без указания особенностей их реализации. Формально интерфейс эквивалентен абстрактному классу без атрибутов и методов с наличием только абстрактных операций.

На диаграмме вариантов использования интерфейс изображается в виде маленького круга, рядом с которым записывается его имя (рис. 4.3, а). В качестве имени может быть существительное, которое характеризует соответствующую информацию или сервис (например, "датчик", "сирена", "видеокамера"), но чаще строка текста (например, "запрос к базе данных", "форма ввода", "устройство подачи звукового сигнала"). Если имя записывается на английском, то оно должно начинаться с заглавной буквы I, например, ISecurelnformation, ISensor (рис. 4.3, б).

Рис. 4.3. Графическое изображение интерфейсов на диаграммах вариантов использования

Примечание

Имена интерфейсов подчиняются общим правилам наименования компонентов языка UML, т. е. имя может состоять из любого числа букв, цифр и некоторых знаков препинания, таких как двойное двоеточие "::". Последний символ используется для более сложных имен, включающих в себя не только имя самого интерфейса (после знака), но и имя сущности, которая включает в себя данный интерфейс (перед знаком). Примерами таких имен являются: "Сеть предприятия сервер" для указания на сервер сети предприятия или "Система аутентификации клиентов::форма ввода пароля".

Графический символ отдельного интерфейса может соединяться на диаграмме сплошной линией с тем вариантом использования, который его поддерживает.
Сплошная линия в этом случае указывает на тот факт, что связанный с интерфейсом вариант использования должен реализовывать все операции, необходимые для данного интерфейса, а возможно и больше (рис. 4.4, а). Кроме этого, интерфейсы могут соединяться с вариантами использования пунктирной линией со стрелкой (рис. 4.4, б), означающей, что вариант использования предназначен для спецификации только того сервиса, который необходим для реализации данного интерфейса.

Рис. 4.4. Графическое изображение взаимосвязей интерфейсов с вариантами использования

С системно-аналитической точки зрения интерфейс не только отделяет спецификацию операций системы от их реализации, но и определяет общие границы проектируемой системы. В последующем интерфейс может быть уточнен явным указанием тех операций, которые специфицируют отдельный аспект поведения системы. В этом случае он изображается в форме прямоугольника класса с ключевым словом "interface" в секции имени, с пустой секцией атрибутов и с непустой секцией операций. Однако подобное графическое представление используется на диаграммах классов или диаграммах, характеризующих поведение моделируемой системы.

Важность интерфейсов заключается в том, что они определяют стыковочные узлы в проектируемой системе, что совершенно необходимо для организации коллективной работы над проектом. Более того, спецификация интерфейсов способствует "безболезненной" модификации уже существующей системы при переходе на новые технологические решения. В этом случае изменению подвергается только реализация операций, но никак не функциональность самой системы. А это обеспечивает совместимость последующих версий программ с первоначальными при спиральной технологии разработки программных систем.

Отношение ассоциации

Отношение ассоциации является одним из фундаментальных понятий в языке UML и в той или иной степени используется при построении всех графических моделей систем в форме канонических диаграмм.

Применительно к диаграммам вариантов использования оно служит для обозначения специфической роли актера в отдельном варианте использования. Другими словами, ассоциация специфицирует семантические особенности взаимодействия актеров и вариантов использования в графической модели системы. Таким образом, это отношение устанавливает, какую конкретную роль играет актер при взаимодействии с экземпляром варианта использования. На диаграмме вариантов использования, так же как и на других диаграммах, отношение ассоциации обозначается сплошной линией между актером и вариантом использования. Эта линия может иметь дополнительные условные обозначения, такие, например, как имя и кратность (рис. 4.6).

Рис. 4.6. Пример графического представления отношения ассоциации между актером и вариантом использования

Кратность (multiplicity) ассоциации указывается рядом с обозначением компонента диаграммы, который является участником данной ассоциации. Кратность характеризует общее количество конкретных экземпляров данного компонента, которые могут выступать в качестве элементов данной ассоциации. Применительно к диаграммам вариантов использования кратность имеет специальное обозначение в форме одной или нескольких цифр и, возможно, специального символа "*" (звездочка).

Примечание

Возвращаясь к общей теории множеств, основы которой были рассмотрены в главе 2, следует заметить, что кратность представляет собой мощность множества экземпляров сущности, участвующей в данной ассоциации. Что касается самого понятия ассоциации, то это одна из наиболее общих форм отношений в языке UML.

Для диаграмм вариантов использования наиболее распространенными являются четыре основные формы записи кратности отношения ассоциации:

Целое неотрицательное число (включая цифру 0). Предназначено для указания кратности, которая является строго фиксированной для элемента соответствующей ассоциации.
В этом случае количество экземпляров актеров или вариантов использования, которые могут выступать в качестве элементов отношения ассоциации, в точности равно указанному числу.

Примером этой формы записи кратности ассоциации является указание кратности "1" для актера "Клиент банка" (рис. 4.6). Эта запись означает, что каждый экземпляр варианта использования "Оформить кредит для клиента банка" может иметь в качестве своего элемента единственный экземпляр актера "Клиент банка". Другими словами, при оформлении кредита в банке необходимо иметь в виду, что каждый конкретный кредит оформляется на единственного клиента этого банка.

Два целых неотрицательных числа, разделенные двумя точками и записанные в виде: "первое число .. второе число". Данная запись в языке UML соответствует нотации для множества или интервала целых чисел, которая применяется в некоторых языках программирования для обозначения границ массива элементов. Эту запись следует понимать как множество целых неотрицательных чисел, следующих в последовательно возрастающем порядке:

{первое_число, первое_число+1, первое_число+2, ..., второе_число]. Очевидно, что первое число должно быть строго меньше второго числа в арифметическом смысле, при этом первое число может быть равно 0.

Пример такой формы записи кратности ассоциации — "1..5". Эта запись означает, что количество отдельных экземпляров данного компонента, которые могут выступать в качестве элементов данной ассоциации, равно некоторому заранее неизвестному числу из множества целых чисел {1, 2, 3, 4, 5}. Эта ситуация может иметь место, например, в случае рассмотрения в качестве актера — клиента банка, а в качестве варианта использования — процедуру открытия счета в банке. При этом количество отдельных счетов каждого клиента в данном банке, исходя из некоторых дополнительных соображений, может быть не больше 5. Эти дополнительные соображения как раз и являются внешними требованиями по отношению к проектируемой системе и определяются ее заказчиком на начальных этапах ООАП.



Два символа, разделенные двумя точками. При этом первый из них является целым неотрицательным числом или 0, а второй — специальным символом "*". Здесь символ "*"обозначает произвольное конечное целое неотрицательное число, значение которого неизвестно на момент задания соответствующего отношения ассоциации.

Пример такой формы записи кратности ассоциации — "2..*". Запись означает, что количество отдельных экземпляров данного компонента, которые могут выступать в качестве элементов данной ассоциации, равно некоторому заранее неизвестному числу из подмножества натуральных чисел: {2, 3, 4}.

Единственный символ "*", который является сокращением записи интервала "0..*". В этом случае количество отдельных экземпляров данного компонента отношения ассоциации может быть любым целым неотрицательным числом. При этом 0 означает, что для некоторых экземпляров соответствующего компонента данное отношение ассоциации может вовсе не иметь места.

В качестве примера этой записи можно привести кратность отношения ассоциации для варианта использования "Оформить кредит для клиента банка" (рис. 4.6). Здесь кратность "*" означает, что каждый отдельный клиент банка может оформить для себя несколько кредитов, при этом их общее число заранее неизвестно и ничем не ограничивается. При этом некоторые клиенты могут совсем не иметь оформленных на свое имя кредитов (вариант значения 0).

Если кратность отношения ассоциации не указана, то по умолчанию принимается ее значение, равное 1.

Более детальное описание семантических особенностей отношения ассоциации будет дано при рассмотрении других диаграмм в последующих главах книги.

Отношение обобщения

Отношение обобщения служит для указания того факта, что некоторый вариант использования А может быть обобщен до варианта использования В. В этом случае вариант А будет являться специализацией варианта В. При этом В называется предком или родителем по отношению А, а вариант А — потомком по отношению к варианту использования В. Следует подчеркнуть, что потомок наследует все свойства и поведение своего родителя, а также может быть дополнен новыми свойствами и особенностями поведения. Графически данное отношение обозначается сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительский вариант использования (рис. 4.9). Эта линия со стрелкой имеет специальное название — стрелка "обобщение".

Рис. 4.9. Пример графического изображения отношения обобщения между вариантами использования

Отношение обобщения между вариантами использования применяется в том случае, когда необходимо отметить, что дочерние варианты использования обладают всеми атрибутами и особенностями поведения родительских вариантов. При этом дочерние варианты использования участвуют во всех отношениях родительских вариантов. В свою очередь, дочерние варианты могут наделяться новыми свойствами поведения, которые отсутствуют у родительских вариантов использования, а также уточнять или модифицировать наследуемые от них свойства поведения.

Применительно к данному отношению, один вариант использования может иметь несколько родительских вариантов. В этом случае реализуется множественное наследование свойств и поведения отношения предков: С другой стороны, один вариант использования может быть предком для нескольких дочерних вариантов, что соответствует таксономическому характеру отношения обобщения.

Между отдельными актерами также может существовать отношение обобщения. Данное отношение является направленным и указывает на факт специализации одних актеров относительно других. Например, отношение обобщения от актера А к актеру В отмечает тот факт, что каждый экземпляр актера А является одновременно экземпляром актера В и обладает всеми его свойствами. В этом случае актер В является родителем по отношению к актеру А, а актер А, соответственно, потомком актера В. При этом актер А обладает способностью играть такое же множество ролей, что и актер В. Графически данное отношение также обозначается стрелкой обобщения, т. е. сплошной линией со стрелкой в форме незакрашенного треугольника, которая указывает на родительского актера (рис. 4.10).

Рис. 4.10. Пример графического изображения отношения обобщения между актерами

Отношение расширения

Отношение расширения определяет взаимосвязь экземпляров отдельного варианта использования с более общим вариантом, свойства которого определяются на основе способа совместного объединения данных экземпляров. В метамодели отношение расширения является направленным и указывает, что применительно к отдельным примерам некоторого варианта использования должны быть выполнены конкретные условия, определенные для расширения данного варианта использования. Так, если имеет место отношение расширения от варианта использования А к варианту использования В, то это означает, что свойства экземпляра варианта использования В могут быть дополнены благодаря наличию свойств у расширенного варианта использования А.

Отношение расширения между вариантами использования обозначается пунктирной линией со стрелкой (вариант отношения зависимости), направленной от того варианта использования, который является расширением для исходного варианта использования. Данная линия со стрелкой помечается ключевым словом "extend" ("расширяет"), как показано на рис. 4.7.

Рис. 4.7. Пример графического изображения отношения расширения между вариантами использования

Отношение расширения отмечает тот факт, что один из вариантов использования может присоединять к своему поведению некоторое дополнительное поведение, определенное для другого варианта использования. Данное отношение включает в себя некоторое условие и ссылки на точки расширения в базовом варианте использования. Чтобы расширение имело место, должно быть выполнено определенное условие данного отношения. Ссылки на точки расширения определяют те места в базовом варианте использования, в которые должно быть помещено соответствующее расширение при выполнении условия.

Один из вариантов использования может быть расширением для нескольких базовых вариантов, а также иметь в качестве собственных расширений несколько других вариантов. Базовый вариант использования может дополнительно никак не зависеть от своих расширений.

Семантика отношения расширения определяется следующим образом.
Если экземпляр варианта использования выполняет некоторую последовательность действий, которая определяет его поведение, и при этом имеется точка расширения на экземпляр другого варианта использования, которая является первой из всех точек расширения у исходного варианта, то проверяется условие данного отношения. Если условие выполняется, исходная последовательность действий расширяется посредством включения действий экземпляра другого варианта использования. Следует заметить, что условие отношения расширения проверяется лишь один раз — при первой ссылке на точку расширения, и если оно выполняется, то все расширяющие варианты использования вставляются в базовый вариант.

В представленном выше примере (рис. 4.7) при оформлении заказа на приобретение товара только в некоторых случаях может потребоваться предоставление клиенту каталога всех товаров. При этом условием расширения является запрос от клиента на получение каталога товаров. Очевидно, что после получения каталога клиенту необходимо некоторое время на его изучение, в течение которого оформление заказа приостанавливается. После ознакомления с каталогом клиент решает либо в пользу выбора отдельного товара, либо отказа от покупки вообще. Сервис или вариант использования "Оформить заказ на приобретение товара" может отреагировать на выбор клиента уже после того, как клиент получит для ознакомления каталог товаров.

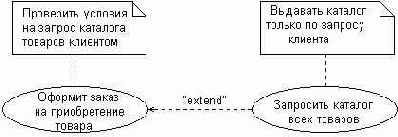

Рис. 4.8. Графическое изображение отношения расширения с примечаниями условий выполнения вариантов использования

Точка расширения может быть как отдельной точкой в последовательности действий, так и множеством отдельных точек. Важно представлять себе, что если отношение расширения имеет некоторую последовательность точек расширения, только первая из них может определять множество отдельных точек. Все остальные должны определять в точности одну такую точку. Какая из точек должна быть первой точкой расширения, т. е. определяться единственным расширением. Такие ссылки на расположение точек расширения могут быть представлены различными способами, например, с помощью текста примечания на естественном языке (рис. 4.8), пред- и постусловий, а также с использованием имен состояний в автомате.

Отношение включения

Отношение включения между двумя вариантами использования указывает, что некоторое заданное поведение для одного варианта использования включается в качестве составного компонента в последовательность поведения другого варианта использования. Данное отношение является направленным бинарным отношением в том смысле, что пара экземпляров вариантов использования всегда упорядочена в отношении включения.

Семантика этого отношения определяется следующим образом. Когда экземпляр первого варианта использования в процессе своего выполнения достигает точки включения в последовательность поведения экземпляра второго варианта использования, экземпляр первого варианта использования выполняет последовательность действий, определяющую поведение экземпляра второго варианта использования, после чего продолжает выполнение действий своего поведения. При этом предполагается, что даже если экземпляр первого варианта использования может иметь несколько включаемых в себя экземпляров других вариантов, выполняемые ими действия должны закончиться к некоторому моменту, после чего должно быть продолжено выполнение прерванных действий экземпляра первого варианта использования в соответствии с заданным для него поведением.

Один вариант использования может быть включен в несколько других вариантов, а также включать в себя другие варианты. Включаемый вариант использования может быть независимым от базового варианта в том смысле, что он предоставляет последнему некоторое инкапсулированное поведение, детали реализации которого скрыты от последнего и могут быть легко перераспределены между несколькими включаемыми вариантами использования. Более того, базовый вариант может зависеть только от результатов выполнения включаемого в него поведения, но не от структуры включаемых в него вариантов.

Отношение включения, направленное от варианта использования А к варианту использования В, указывает, что каждый экземпляр варианта А включает в себя функциональные свойства, заданные для варианта В. Эти свойства специализируют поведение соответствующего варианта А на данной диаграмме.
Графически данное отношение обозначается пунктирной линией со стрелкой (вариант отношения зависимости), направленной от базового варианта использования к включаемому. При этом данная линия со стрелкой помечается ключевым словом "include" ("включает"), как показано на рис. 4.11.

Рис. 4.11. Пример графического изображения отношения включения между вариантами использования

Примечание

Следует заметить, что рассмотренные три последних отношения могут существовать только между вариантами использования, которые определены для одной и той же сущности. Причина этого заключается в том, что поведение некоторой сущности обусловлено вариантами использования только этой сущности. Другими словами, все экземпляры варианта использования выполняются лишь внутри данной сущности. Если некоторый вариант использования должен иметь отношение обобщения, включения или расширения с вариантом использования другой сущности, получаемые в результате экземпляры вариантов должны быть включены в обе сущности, что противоречит семантическим правилам представления элементов языка UML. Однако эти отношения, определенные в пределах одной сущности, могут быть использованы в пределах другой сущности, если обе сущности связаны между собой отношением обобщения. В этом случае поведение соответствующих вариантов использования подчиняется общим правилам наследования свойств и поведения сущности-предка всеми дочерними сущностями.

Отношения на диаграмме вариантов использования

Между компонентами диаграммы вариантов использования могут существовать различные отношения, которые описывают взаимодействие экземпляров одних актеров и вариантов использования с экземплярами других актеров и вариантов. Один актер может взаимодействовать с несколькими вариантами использования. В этом случае этот актер обращается к нескольким сервисам данной системы. В свою очередь один вариант использования может взаимодействовать с несколькими актерами, предоставляя для всех них свой сервис. Следует заметить, что два варианта использования, определенные для одной и той же сущности, не могут взаимодействовать друг с другом, поскольку каждый из них самостоятельно описывает законченный вариант использования этой сущности. Более того, варианты использования всегда предусматривают некоторые сигналы или сообщения, когда взаимодействуют с актерами за пределами системы. В то же время могут быть определены другие способы для взаимодействия с элементами внутри системы.

В языке UML имеется несколько стандартных видов отношений между актерами и вариантами использования:

Отношение ассоциации (association relationship)

Отношение расширения (extend relationship)

Отношение обобщения (generalization relationship)

Отношение включения (include relationship)

При этом общие свойства вариантов использования могут быть представлены тремя различными способами, а именно с помощью отношений расширения, обобщения и включения.

в языке UML предназначены для

Примечания (notes) в языке UML предназначены для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта. В качестве такой информации могут быть комментарии разработчика (например, дата и версия разработки диаграммы или ее отдельных компонентов), ограничения (например, на значения отдельных связей или экземпляры сущностей) и помеченные значения. Применительно к диаграммам вариантов использования примечание может носить самую общую информацию, относящуюся к общему контексту системы.
Графически примечания обозначаются прямоугольником с "загнутым" верхним правым уголком (рис. 4.5). Внутри прямоугольника содержится текст примечания. Примечание может относиться к любому элементу диаграммы, в этом случае их соединяет пунктирная линия. Если примечание относится к нескольким элементам, то от него проводятся, соответственно, несколько линий. Разумеется, примечания могут присутствовать не только на диаграмме вариантов использования, но и на других канонических диаграммах.


Рис. 4.5. Примеры примечаний в языке UML
Если в примечании указывается ключевое слово "constraint", то данное примечание является ограничением, налагаемым на соответствующий элемент модели, но не на саму диаграмму. При этом запись ограничения заключается в фигурные скобки и должна соответствовать правилам правильного построения выражений языка ОСL. Более подробно язык объектных ограничений и примеры его использования будут рассмотрены в приложении. Однако для диаграмм вариантов использования ограничения включать в модели не рекомендуется, поскольку они достаточно жестко регламентируют отдельные аспекты системы. Подобная регламентация противоречит неформальному характеру общей модели системы, в качестве которой выступает диаграмма вариантов использования.

построения диаграммы вариантов использования

В качестве примера рассмотрим процесс моделирования системы продажи товаров по каталогу, которая может быть использована при создании соответствующих информационных систем.

В качестве актеров данной системы могут выступать два субъекта, один из которых является продавцом, а другой — покупателем. Каждый из этих актеров взаимодействует с рассматриваемой системой продажи товаров по каталогу и является ее пользователем, т. е. они оба обращаются к соответствующему сервису "Оформить заказ на покупку товара". Как следует из существа выдвигаемых к системе требований, этот сервис выступает в качестве варианта использования разрабатываемой диаграммы, первоначальная структура которой может включать в себя только двух указанных актеров и единственный вариант использования (рис. 4.12).

Рис. 4.12. Исходная диаграмма вариантов использования для примера разработки системы продажи товаров по каталогу

Значения указанных на данной диаграмме кратностей отражают общие правила или логику оформления заказов на покупку товаров. Согласно этим правилам, один продавец может участвовать в оформлении нескольких заказов, в то же время каждый заказ может быть оформлен только одним продавцом, который несет ответственность за корректность его оформления и, в связи с этим, будет иметь агентское вознаграждение за его оформление. С другой стороны, каждый покупатель может оформлять на себя несколько заказов, но, в то же время, каждый заказ должен быть оформлен на единственного покупателя, к которому переходят права собственности на товар после его оплаты.

Примечание

Рассмотренные выше примеры значений для кратности отношения ассоциации могут вызвать невольное восхищение глубиной своей семантики, которая в единственном специальном символе отражает вполне определенные логические условия реализации соответствующих компонентов диаграммы вариантов использования.

На следующем этапе разработки данной диаграммы вариант использования "Оформить заказ на покупку товара" может быть уточнен на основе введения в рассмотрение четырех дополнительных вариантов использования.
Это следует из более детального анализа процесса продажи товаров, что позволяет выделить в качестве отдельных сервисов такие действия, как обеспечить покупателя информацией о товаре, согласовать условия оплаты товара и заказать товар со склада. Вполне очевидно, что указанные действия раскрывают поведение исходного варианта использования в смысле его конкретизации, и поэтому между ними будет иметь место отношение включения.
С другой стороны, продажа товаров по каталогу предполагает наличие самостоятельного информационного объекта — каталога товаров, который в некотором смысле не зависит от реализации сервиса по обслуживанию покупателей. В нашем случае, каталог товаров может запрашиваться покупателем или продавцом при необходимости выбора товара и уточнения деталей его продажи. Вполне резонно представить сервис "Запросить каталог товаров" в качестве самостоятельного варианта использования.
Полученная в результате последующей детализации уточненная диаграмма вариантов использования будет содержать 5 вариантов использования и 2 актеров (рис. 4.13), между которыми установлены отношения включения и расширения.

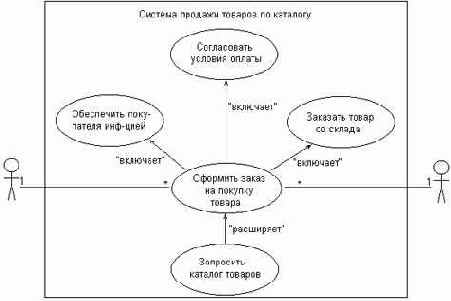

Рис. 4.13. Уточненный вариант диаграммы вариантов использования для примера системы продажи товаров по каталогу
Приведенная выше диаграмма вариантов использования, в свою очередь, может быть детализирована далее с целью более глубокого уточнения предъявляемых к системе требований и конкретизации деталей ее последующей реализации. В рамках общей парадигмы ООАП подобная детализация может выполняться в двух основных направлениях.
С одной стороны, детализация может быть выполнена на основе установления дополнительных отношений типа отношения "обобщение-специализация" для уже имеющихся компонентов диаграммы вариантов использования. Так, в рамках рассматриваемой системы продажи товаров может иметь самостоятельное значение и специфические особенности отдельная категория товаров — компьютеры. В этом случае диаграмма может быть дополнена вариантом использования "Оформить заказ на покупку компьютера" и актерами "Покупатель компьютера" и "Продавец компьютеров", которые связаны с соответствующими компонентами диаграммы отношением обобщения (рис. 4.14).


Уточненный таким способом вариант диаграммы вариантов использования содержит одну важную особенность, которую необходимо отметить. А именно, хотя на данной диаграмме (рис. 4.14) отсутствуют изображения линий отношения ассоциации между актером "Продавец компьютеров" и вариантом использования "Оформить заказ на покупку компьютера", а также между актером "Покупатель компьютера" и вариантом использования "Оформить заказ на покупку компьютера", наличие отношения обобщения между соответствующими компонентами позволяет им наследовать отношение ассоциации от своих предков. Поскольку принцип наследования является одним из фундаментальных принципов объектно-ориентированного программирования, в нашем примере можно с уверенностью утверждать, что эти линии
отношения ассоциации с соответствующими кратностями присутствуют на данной диаграмме в скрытом виде.

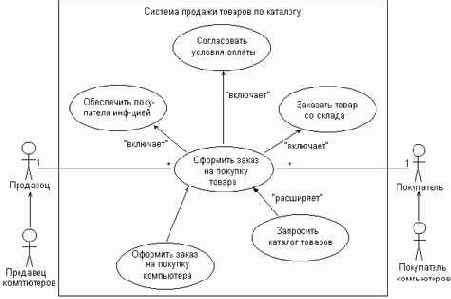

Рис. 4.14. Один из вариантов последующего уточнения диаграммы вариантов использования для примера рассматриваемой системы продажи
Для пояснения изложенного можно привести фрагмент диаграммы вариантов использования для рассмотренного примера, на котором явно указаны отношения ассоциации между дочерними компонентами (рис. 4.15). Данное изображение фрагмента диаграммы приводится с методической целью, при этом остальные компоненты диаграммы, которые остались без изменений, условно отмечены многоточием.

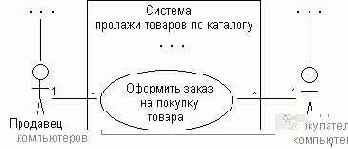

Рис. 4.15. Фрагмент диаграммы вариантов использования, который в неявном виде присутствует на уточненной диаграмме с отношением ассоциации между отдельными компонентами
Примечание
Строго говоря, приведенное выше изображение фрагмента диаграммы не является допустимым с точки зрения нотации языка UML Причиной этого следует считать многоточие, которое не может быть использовано в подобной интерпретации. Тем не менее, данное изображение иллюстрирует основные идеи наследования свойств и поведения, которые неявно могут присутствовать в графических моделях сложных систем. С другой стороны, следует всегда помнить, что эта информация является избыточной с точки зрения семантики языка UML, а значит может быть опущена, что и было сделано на предыдущей диаграмме (см.


рис. 4.14).
Второе из основных направлений детализации диаграмм вариантов использования связано с последующей структуризацией ее отдельных компонентов в форме элементов других диаграмм. Например, конкретные особенности реализации вариантов использования в терминах взаимодействующих объектов, определенных в виде классов данной сущности, могут быть заданы на диаграмме кооперации. Указанное направление отражает основные особенности ООАП применительно к их реализации в языке UML. Эти особенности являются предметом рассмотрения во всех последующих главах книги.
Построение диаграммы вариантов использования является самым первым этапом процесса объектно-ориентированного анализа и проектирования, цель которого — представить совокупность требований к поведению проектируемой системы. Спецификация требований к проектируемой системе в форме диаграммы вариантов использования представляет собой самостоятельную модель, которая в языке UML получила название модели вариантов использования и имеет свое специальное стандартное имя или стереотип "useCaseModel".
В последующем все заданные в этой модели требования представляются в виде общей модели системы, которая состоит из пакета Системы. Последний в свою очередь может представлять собой иерархию пакетов, на самом верхнем уровне которых содержится множество классов модели проектируемой системы. Если же пакет системы со стандартным именем "topLevel Package" является подсистемой, то ее абстрактное поведение в точности такое же, как и у исходной системы.

Рекомендации по разработке диаграмм вариантов использования

Главное назначение диаграммы вариантов использования заключается в формализации функциональных требований к системе с помощью понятий соответствующего пакета и возможности согласования полученной модели с заказчиком на ранней стадии проектирования. Любой из вариантов использования может быть подвергнут дальнейшей декомпозиции на множество подвариантов использования отдельных элементов, которые образуют исходную сущность. Рекомендуемое общее количество актеров в модели — не более 20, а вариантов использования — не более 50. В противном случае модель теряет свою наглядность и, возможно, заменяет собой одну из некоторых других диаграмм.

Семантика построения диаграммы вариантов использования должна определяться следующими особенностями рассмотренных выше элементов модели. Отдельный экземпляр варианта использования по своему содержанию является выполнением последовательности действий, которая инициализируется посредством экземпляра сообщения от экземпляра актера. В качестве отклика или ответной реакции на сообщение актера экземпляр варианта использования выполняет последовательность действий, установленную для данного варианта использования. Экземпляры актеров могут генерировать новые экземпляры сообщений для экземпляров вариантов использования.

Подобное взаимодействие будет продолжаться до тех пор, пока не закончится выполнение требуемой последовательности действий экземпляром варианта использования, и соответствующий экземпляр актера (и никакой другой) не получит требуемый экземпляр сервиса. Окончание взаимодействия означает отсутствие инициализации экземпляров сообщений от экземпляров актеров для соответствующих экземпляров вариантов использования.

Варианты использования могут быть специфицированы в виде текста, а в последующем — с помощью операций и методов вместе с атрибутами, в виде графа деятельности, посредством автомата или любого другого механизма описания поведения, включающего предусловия и постусловия. Взаимодействие между вариантами использования и актерами может уточняться на диаграмме кооперации, когда описываются взаимосвязи между сущностью, содержащей эти варианты использования, и окружением или внешней средой этой сущности.

В случае, когда для представления иерархической структуры проектируемой системы используются подсистемы, система может быть определена в виде вариантов использования на всех уровнях. Отдельные подсистемы или классы могут выступать в роли таких вариантов использования. При этом вариант, соответствующий некоторому из этих элементов, в последующем может уточняться множеством более мелких вариантов использования, каждый из которых будет определять сервис элемента модели, содержащийся в сервисе исходной системы. Вариант использования в целом может рассматриваться как суперсервис для уточняющих его подвариантов, которые, в свою очередь, могут рассматриваться как подсервисы исходного варианта использования.

Функциональность, определенная для более общего варианта использования, полностью наследуется всеми вариантами нижних уровней. Однако следует заметить, что структура элемента-контейнера не может быть представлена вариантами использования, поскольку они могут представлять только функциональность отдельных элементов модели. Подчиненные варианты использования кооперируются для совместного выполнения суперсервиса варианта использования верхнего уровня. Эта кооперация также может быть представлена на диаграмме кооперации в виде совместных действий отдельных элементов модели.

Отдельные варианты использования нижнего уровня могут участвовать в нескольких кооперациях, т. е. играть определенную роль при выполнении сервисов нескольких вариантов верхнего уровня. Для отдельных таких коопераций могут быть определены соответствующие роли актеров, взаимодействующих с конкретными вариантами использования нижнего уровня. Эти роли будут играть актеры нижнего уровня модели системы. Хотя некоторые из таких актеров могут быть актерами верхнего уровня, это не противоречит принятым в языке UML семантическим правилам построения диаграмм вариантов использования. Более того, интерфейсы вариантов использования верхнего уровня могут полностью совпадать по своей структуре с соответствующими интерфейсами вариантов нижнего уровня.



Окружение вариантов использования нижнего уровня является самостоятельным элементом модели, который в свою очередь содержит другие элементы модели, определенные для этих вариантов использования. Таким образом, с точки зрения общего представления верхнего уровня взаимодействие между вариантами использования нижнего уровня определяет результат выполнения сервиса варианта верхнего уровня. Отсюда следует, что в языке UML вариант использования является элементом-контейнером.

Варианты использования классов соответствуют операциям этого класса, поскольку сервис класса является по существу выполнением операций данного класса. Некоторые варианты использования могут соответствовать применению только одной операции, в то время как другие — конечного множества операций, определенных в виде последовательности операций. В то же время одна операция может быть необходима для выполнения нескольких сервисов класса и поэтому будет появляться в нескольких вариантах использования этого класса.

Реализация варианта использования зависит от типа элемента модели, в котором он определен. Например, поскольку варианты использования класса определяются посредством операций этого класса, они реализуются соответствующими методами. С другой стороны, варианты использования подсистемы реализуются элементами, из которых состоит данная подсистема. Поскольку подсистема не имеет своего собственного поведения, все предлагаемые подсистемой сервисы должны представлять собой композицию сервисов, предлагаемых отдельными элементами этой подсистемы, т. е., в конечном итоге, классами. Эти элементы могут взаимодействовать друг с другом для совместного обеспечения требуемого поведения отдельного варианта использования. Такое совместное обеспечение требуемого поведения описывается специальным элементом языка UML — кооперация или сотрудничество, который будет рассмотрен в главе 9, посвященной построению диаграмм кооперации. Здесь лишь отметим, что кооперации используются как для уточнения спецификаций в виде вариантов использования нижних уровней диаграммы, так и для описания особенностей их последующей реализации.



Если в качестве моделируемой сущности выступает система или подсистема самого верхнего уровня, то отдельные пользователи вариантов использования этой системы моделируются актерами. Такие актеры, являясь внутренними по отношению к моделируемым подсистемам нижних уровней, часто в явном виде не указываются, хотя и присутствуют неявно в модели подсистемы. Вместо этого варианты использования непосредственно обращаются к тем модельным элементам, которые содержат в себе подобные неявные актеры, т. е. экземпляры которых играют роли таких актеров при взаимодействии с вариантами использования. Эти модельные элементы могут содержаться в других пакетах или подсистемах. В последнем случае роли определяются в том пакете, к которому относится соответствующая подсистема.

С системно-аналитической точки зрения построение диаграммы вариантов использования специфицирует не только функциональные требования к проектируемой системе, но и выполняет исходную структуризацию предметной области. Последняя задача сочетает в себе не только следование техническим рекомендациям, но и является в некотором роде искусством, умением выделять главное в модели системы. Хотя рациональный унифицированный процесс не исключает итеративный возврат в последующем к диаграмме вариантов использования для ее модификации, не вызывает сомнений тот факт, что любая подобная модификация потребует, как по цепочке, изменений во всех других представлениях системы. Поэтому всегда необходимо стремиться к возможно более точному представлению модели именно в форме диаграммы вариантов использования.

Если же варианты использования применяются для спецификации части системы, то они будут эквивалентны соответствующим вариантам использования в модели подсистемы для части соответствующего пакета. Важно понимать, что все сервисы системы должны быть явно определены на диаграмме вариантов использования, и никаких других сервисов, которые отсутствуют на данной диаграмме, проектируемая система не может выполнять по определению.Более того, если для моделирования реализации системы используются сразу несколько моделей (например, модель анализа и модель проектирования), то множество вариантов использования всех пакетов системы должно быть эквивалентно множеству вариантов использования модели в целом.

Вариант использования

Конструкция или стандартный элемент языка UML вариант использования применяется для спецификации общих особенностей поведения системы или любой другой сущности предметной области без рассмотрения внутренней структуры этой сущности. Каждый вариант использования определяет последовательность действий, которые должны быть выполнены проектируемой системой при взаимодействии ее с соответствующим актером. Диаграмма вариантов может дополняться пояснительным текстом, который раскрывает смысл или семантику составляющих ее компонентов. Такой пояснительный текст получил название примечания или сценария.

Отдельный вариант использования обозначается на диаграмме эллипсом, внутри которого содержится его краткое название или имя в форме глагола с пояснительными словами (рис. 4.1).

Рис. 4.1. Графическое обозначение варианта использования

Цель варианта использования заключается в том, чтобы определить законченный аспект или фрагмент поведения некоторой сущности без раскрытия внутренней структуры этой сущности. В качестве такой сущности может выступать исходная система или любой другой элемент модели, который обладает собственным поведением, подобно подсистеме или классу в модели системы.

Каждый вариант использования соответствует отдельному сервису, который предоставляет моделируемую сущность или систему по запросу пользователя (актера), т. е. определяет способ применения этой сущности. Сервис, который инициализируется по запросу пользователя, представляет собой законченную последовательность действий. Это означает, что после того как система закончит обработку запроса пользователя, она должна возвратиться в исходное состояние, в котором готова к выполнению следующих запросов.

Варианты использования описывают не только взаимодействия между пользователями и сущностью, но также реакции сущности на получение отдельных сообщений от пользователей и восприятие этих сообщений за пределами сущности. Варианты использования могут включать в себя описание особенностей способов реализации сервиса и различных исключительных ситуаций, таких как корректная обработка ошибок системы.
Множество вариантов использования в целом должно определять все возможные стороны ожидаемого поведения системы. Для удобства множество вариантов использования может рассматриваться как отдельный пакет.

С системно-аналитической точки зрения варианты использования могут применяться как для спецификации внешних требований к проектируемой системе, так и для спецификации функционального поведения уже существующей системы. Кроме этого, варианты использования неявно устанавливают требования, определяющие, как пользователи должны взаимодействовать с системой, чтобы иметь возможность корректно работать с предоставляемыми данной системой сервисами!

Примечание

Каждый выполняемый вариантом использования метод реализуется как неделимая транзакция, т. е. выполнение сервиса не может быть прервано никаким другим экземпляром варианта использования.

Применение вариантов использования на всех уровнях диаграммы позволяет не только достичь требуемого уровня унификации обозначений для представления функциональности подсистем и системы в целом, но и является мощным средством последовательного уточнения требований к проектируемой системе на основе полууровневого спуска от пакетов системы к операциям классов. С другой стороны, модификация отдельных операций класса может оказать обратное влияние на уточнение сервиса соответствующего варианта использования, т. е. реализовать эффект обратной связи с целью уточнения спецификаций или требований на уровне пакетов системы.

В метамодели UML вариант использования является подклассом классификатора, который описывает последовательности действий, выполняемых отдельным экземпляром варианта использования. Эти действия включают изменения состояния и взаимодействия со средой варианта использования. Эти последовательности могут описываться различными способами, включая такие, как графы деятельности и автоматы.

Примерами вариантов использования могут являться следующие действия: проверка состояния текущего счета клиента, оформление заказа на покупку товара, получение дополнительной информации о кредитоспособности клиента, отображение графической формы на экране монитора и другие действия.

Атрибуты класса

Во второй сверху секции прямоугольника класса записываются его атрибуты (attributes) или свойства. В языке UML принята определенная стандартизация записи атрибутов класса, которая подчиняется некоторым синтаксическим правилам. Каждому атрибуту класса соответствует отдельная строка текста, которая состоит из квантора видимости атрибута, имени атрибута, его кратности, типа значений атрибута и, возможно, его исходного значения:

<квантор видимости><имя атрибута>[кратность]:

<тип атрибута> = <исходное значение>{строка-свойство}

Квантор видимости может принимать одно из трех возможных значений и, соответственно, отображается при помощи специальных символов:

Символ "+" обозначает атрибут с областью видимости типа общедоступный (public). Атрибут с этой областью видимости доступен или виден из любого другого класса пакета, в котором определена диаграмма.

Символ "#" обозначает атрибут с областью видимости типа защищенный (protected). Атрибут с этой областью видимости недоступен или невиден для всех классов, за исключением подклассов данного класса.

И, наконец, знак "-" обозначает атрибут с областью видимости типа закрытый (private). Атрибут с этой областью видимости недоступен или невиден для всех классов без исключения.

Квантор видимости может быть опущен. В этом случае его отсутствие просто означает, что видимость атрибута не указывается. Эта ситуация отличается от принятых по умолчанию соглашений в традиционных языках программирования, когда отсутствие квантора видимости трактуется как public или private. Однако вместо условных графических обозначений можно записывать соответствующее ключевое слово: public, protected, private.

Примечание

Поскольку язык UML инвариантен относительно реализации своих конструкций в конкретных языках программирования, семантика отдельных кванторов видимости не является строго фиксированной. Значения этих кванторов должны дополнительно уточняться пояснительным текстом на естественном языке или соглашением по использованию соответствующих программно-зависимых синтаксических конструкций.

Имя атрибута представляет собой строку текста, которая используется в качестве идентификатора соответствующего атрибута и поэтому должна быть уникальной в пределах данного класса. Имя атрибута является единственным обязательным элементом синтаксического обозначения атрибута.

Кратность атрибута характеризует общее количество конкретных атрибутов данного типа, входящих в состав отдельного класса. В общем случае кратность записывается в форме строки текста в квадратных скобках после имени соответствующего атрибута:

[нижняя_граница1 .. верхняя_граница1, нижняя_граница2.. верхняя_грашца2, ..., нuжняя_гpaнuцak .. верхняя_границаk],

где нижняя_граница и верхняя_граница являются положительными целыми числами, каждая пара которых служит для обозначения отдельного замкнутого интервала целых чисел, у которого нижняя (верхняя) граница равна значению нижняя_граница (верхняя_граница). В целом данное условное обозначение кратности соответствует теоретико-множественному объединению соответствующих интервалов. В качестве верхней_границы может использоваться специальный символ "*", который означает произвольное положительное целое число. Другими словами, это означает неограниченное сверху значение кратности соответствующего атрибута.

Значения кратности из интервала следуют в монотонно возрастающем порядке без пропуска отдельных чисел, лежащих между нижней и верхней границами. При этом придерживаются следующего правила: соответствующие нижние и верхние границы интервалов включаются в значение кратности. Если в качестве кратности указывается единственное число, то кратность атрибута принимается равной данному числу. Если же указывается единственный знак "*", то это означает, что кратность атрибута может быть произвольным положительным целым числом или нулем.

В качестве примера рассмотрим следующие варианты задания кратности атрибутов.

[0..1] означает, что кратность атрибута может принимать значение О или 1. При этом 0 означает отсутствие значения для данного атрибута.



[0..*] означает, что кратность атрибута может принимать любое положительное целое значение большее или равное 0. Эта кратность может быть записана короче в виде простого символа — [*].

[1.:*] означает, что кратность атрибута может принимать любое положительное целое значение большее или равное 1.

[1..5] означает, что кратность атрибута может принимать любое значение из чисел: 1, 2, 3, 4, 5.

[1..3,5,7] означает, что кратность атрибута может принимать любое значение из чисел: 1, 2, 3, 5, 7.

[1..3,7.. 10] означает, что кратность атрибута может принимать любое значение из чисел: 1, 2, 3, 7, 8, 9, 10.

[1..3,7..*] означает, что кратность атрибута может принимать любое значение из чисел: 1, 2, 3, а также любое положительное целое значение большее или равное 7.

Если кратность атрибута не указана, то по умолчанию принимается ее значение равное 1..1, т. е. в точности 1.

Тип атрибута представляет собой выражение, семантика которого определяется языком спецификации соответствующей модели. В нотации UML тип атрибута иногда определяется в зависимости от языка программирования, который предполагается использовать для реализации данной модели. В простейшем случае тип атрибута указывается строкой текста, имеющей осмысленное значение в пределах пакета или модели, к которым относится рассматриваемый класс.

Можно привести следующие примеры задания имен и типов атрибутов классов:

цвет: Соlоr — здесь цвет является именем атрибута, Color — именем типа данного атрибута. Указанная запись может определять традиционно используемую RGB-модель (красный, зеленый, синий) для представления цвета. В этом случае имя типа Color как раз и характеризует семантическую конструкцию, которая применяется в большинстве языков программирования для представления цвета.

имя_сотрудника [1..2] : String — здесь имя_сотрудника является именем атрибута, который служит для представления информации об имени, а возможно, и отчестве конкретного сотрудника. Тип атрибута String (Строка) как раз и указывает на тот факт, что отдельное значение имени представляет собой строку текста из одного или двух слов (например, "Кирилл" или "Дмитрий Иванович").


Поскольку во многих языках программирования существует тип данных String, использование соответствующего англоязычного термина не вызывает недоразумения у большинства программистов. Однако, хотя в языке UML все термины даются в англоязычном представлении, использование в качестве типа атрибута Строка в данной ситуации не исключается и определяется только соображениями удобства.

видимость:Boolean — здесь видимость есть имя абстрактного атрибута (курсив здесь не случаен), который может характеризовать наличие визуального представления соответствующего класса на экране монитора. В этом случае тип Boolean означает, что возможными значениями данного атрибута является одно из двух логических значений: истина (true) или ложь (false). При этом значение истина может соответствовать наличию графического изображения на экране монитора, а значение ложь — его отсутствию, о чем дополнительно указывается в пояснительном тексте. Поскольку кратность атрибута видимость не указана, она принимает значение 1 по умолчанию. В этой ситуации англоязычное имя типа атрибута вполне оправдано наличием соответствующего базового типа в языках программирования. Абстрактный характер данного атрибута обозначается курсивным текстом в записи данного атрибута.

форма:Многоугольник — здесь имя атрибута форма может характеризовать такой класс, который является геометрической фигурой на плоскости. В этом случае тип атрибута Многоугольник указывает на тот факт, что отдельная геометрическая фигура может иметь форму треугольника, прямоугольника, ромба, пятиугольника и любого другого многоугольника, но не окружности или эллипса. Вполне очевидно, что в данной ситуации использование соответствующего англоязычного термина вряд ли целесообразно, поскольку тип Многоугольник не является базовым для языков программирования.

Исходное значение служит для задания некоторого начального значения для соответствующего атрибута в момент создания отдельного экземпляра класса. Здесь необходимо придерживаться правила принадлежности значения типу конкретного атрибута.


Если исходное значение не указано, то значение соответствующего атрибута не определено на момент создания нового экземпляра класса. С другой стороны, конструктор соответствующего объекта может переопределять исходное значение в процессе выполнения программы, если в этом возникает необходимость.

В качестве примеров исходных значений атрибутов можно привести следующие дополненные выше варианты задания атрибутов:

цвет:Соlоr = (255, 0, 0) — в RGB-модели цвета это соответствует чистому красному цвету в качестве исходного значения для данного атрибута.

имя_сотрудника[1..2]:String = Иван Иванович — возможно, это нетипичный случай, который, скорее, соответствует ситуации имя_руководителя[2]:81пп§ = Иван Иванович.

видимость:Вооlеаn = истина — может соответствовать ситуации, когда в момент создания экземпляра класса создается видимое на экране монитора окно, соответствующее данному объекту.

форма:Многоугольник = прямоугольник — вряд ли требует комментариев, поскольку здесь речь идет о геометрической форме создаваемого объекта.

При задании атрибутов могут быть использованы две дополнительные синтаксические конструкции — это подчеркивание строки атрибута и пояснительный текст в фигурных скобках.

Подчеркивание строки атрибута означает, что соответствующий атрибут может принимать подмножество значений из некоторой области значений атрибута, определяемой его типом. Эти значения можно рассматривать как набор однотипных записей или массив, которые в совокупности характеризуют каждый объект класса.

Например, если некоторый атрибут задан в виде форма: Прямоугольник. то это будет означать, что все объекты данного класса могут иметь несколько различных форм, каждая из которых является прямоугольником. Другим примером может служить задание атрибута в виде номер_счета:Integer. что может означать для объекта Сотрудник наличие некоторого подмножества счетов, общее количество которых заранее не фиксируется.

Строка-свойство служит для указания значений атрибута, которые не могут быть изменены в программе при работе с данным типом объектов.


Фигурные скобки как раз и обозначают фиксированное значение соответствующего атрибута для класса в целом, которое должны принимать все вновь создаваемые экземпляры класса без исключения. Это значение принимается за исходное значение атрибута, которое не может быть переопределено в последующем. Отсутствие строки-свойства по умолчанию трактуется так, что значение соответствующего атрибута может быть изменено в программе. Например, строка-свойство в записи атрибута заработная_плата:Currency = = {$500} может служить для обозначения фиксированной заработной платы для каждого объекта класса "Сотрудник" определенной должности в некоторой организации. С другой стороны, запись данного атрибута в виде зара-ботная_плата: Currency = $500 означает уже нечто иное, а именно — при создании нового экземпляра Сотрудник (аналогия — прием на работу нового сотрудника) для него устанавливается по умолчанию заработная плата в $500. Однако для отдельных сотрудников могут быть сделаны исключения как в большую, так и в меньшую сторону, о чем необходимо позаботиться дополнительно в программе.

Диаграмма классов (class diagram)

Центральное место в ООАП занимает разработка логической модели системы в виде диаграммы классов. Нотация классов в языке UML проста и интуитивно понятна всем, кто когда-либо имел опыт работы с CASE-инструментариями. Схожая нотация применяется и для объектов — экземпляров класса, с тем различием, что к имени класса добавляется имя объекта и вся надпись подчеркивается.

Нотация UML предоставляет широкие возможности для отображения дополнительной информации (абстрактные операции и классы, стереотипы, общие и частные методы, детализированные интерфейсы, параметризованные классы). При этом возможно использование графических изображений для ассоциаций и их специфических свойств, таких как отношение агрегации, когда составными частями класса могут выступать другие классы.

Диаграмма классов (class diagram) служит для представления статической структуры модели системы в терминологии классов объектно-ориентированного программирования. Диаграмма классов может отражать, в частности, различные взаимосвязи между отдельными сущностями предметной области, такими как объекты и подсистемы, а также описывает их внутреннюю структуру и типы отношений. На данной диаграмме не указывается информация о временных аспектах функционирования системы. С этой точки зрения диаграмма классов является дальнейшим развитием концептуальной модели проектируемой системы.

Диаграмма классов представляет собой некоторый граф, вершинами которого являются элементы типа "классификатор", которые связаны различными типами структурных отношений. Следует заметить, что диаграмма классов может также содержать интерфейсы, пакеты, отношения и даже отдельные экземпляры, такие как объекты и связи. Когда говорят о данной диаграмме, имеют в виду статическую структурную модель проектируемой системы. Поэтому диаграмму классов принято считать графическим представленном таких структурных взаимосвязей логической модели системы, которые не зависят или инвариантны от времени.

Диаграмма классов состоит из множества элементов, которые в совокупности отражают декларативные знания о предметной области. Эти знания интерпретируются в базовых понятиях языка UML, таких как классы, интерфейсы и отношения между ними и их составляющими компонентами. При этом отдельные компоненты этой диаграммы могут образовывать пакеты для представления более общей модели системы. Если диаграмма классов является частью некоторого пакета, то ее компоненты должны соответствовать элементам этого пакета, включая возможные ссылки на элементы из других пакетов.

В общем случае пакет статической структурной модели может быть представлен в виде одной или нескольких диаграмм классов. Декомпозиция некоторого представления на отдельные диаграммы выполняется с целью удобства и графической визуализации структурных взаимосвязей предметной области. При этом компоненты диаграммы соответствуют элементам статической семантической модели. Модель системы, в свою очередь, должна быть согласована с внутренней структурой классов, которая описывается на языке UML.

Основные компоненты языка UML

Язык UML представляет собой общецелевой язык визуального моделирования, который разработан для спецификации, визуализации, проектирования и документирования компонентов программного обеспечения, бизнес-процессов и других систем. Язык UML одновременно является простым и мощным средством моделирования, который может быть эффективно использован для построения концептуальных, логических и графических моделей сложных систем самого различного целевого назначения. Этот язык вобрал в себя наилучшие качества методов программной инженерии, которые с успехом использовались на протяжении последних лет при моделировании больших и сложных систем.

Язык UML основан на некотором числе базовых понятий, которые могут быть изучены и применены большинством программистов и разработчиков, знакомых с методами объектно-ориентированного анализа и проектирования. При этом базовые понятия могут комбинироваться и расширяться таким образом, что специалисты объектного моделирования получают возможность самостоятельно разрабатывать модели больших и сложных систем в самых различных областях приложений.

Конструктивное использование языка UML основывается на понимании общих принципов моделирования сложных систем и особенностей процесса объектно-ориентированного анализа и проектирования в частности. Выбор выразительных средств для построения моделей сложных систем предопределяет те задачи, которые могут быть решены с использованием данных моделей. При этом одним из основных принципов построения моделей сложных систем является принцип абстрагирования, который предписывает включать в модель только те аспекты проектируемой системы, которые имеют непосредственное отношение к выполнению системой своих функций или своего целевого предназначения. При этом все второстепенные детали опускаются, чтобы чрезмерно не усложнять процесс анализа и исследования полученной модели.

Другим принципом построения моделей сложных систем является принцип многомодельности. Этот принцип представляет собой утверждение о том, что никакая единственная модель не может с достаточной степенью адекватности описывать различные аспекты сложной системы.
Применительно к методологии ООАП это означает, что достаточно полная модель сложной системы допускает некоторое число взаимосвязанных представлений (views), каждое из которых адекватно отражает некоторый аспект поведения или структуры системы. При этом наиболее общими представлениями сложной системы принято считать статическое и динамическое представления, которые в свою очередь могут подразделяться на другие более частные представления.) феномен сложной системы как раз и состоит в том, что никакое ее единственное представление не является достаточным для адекватного выражения всех особенностей моделируемой системы.
Еще одним принципом прикладного системного анализа является принцип иерархического построения моделей сложных систем. Этот принцип предписывает рассматривать процесс построения модели на разных уровнях абстрагирования или детализации в рамках фиксированных представлений. При этом исходная или первоначальная модель сложной системы имеет наиболее общее представление (метапредставление). Такая модель строится на начальном этапе проектирования и может не содержать многих деталей и аспектов моделируемой системы.

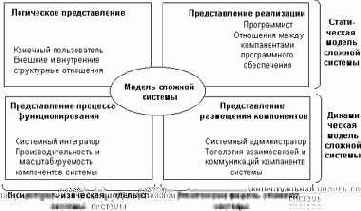

Рис. 3.1. Общая схема взаимосвязей моделей и представлений сложной системы в процессе объектно-ориентированного анализа и проектирования
Таким образом, процесс ООАП можно представить как поуровневый спуск от наиболее общих моделей и представлений концептуального уровня к более частным и детальным представлениям логического и физического уровня. При этом на каждом из этапов ООАП данные модели последовательно дополняются все большим количеством деталей, что позволяет им более адекватно отражать различные аспекты конкретной реализации сложной системы. Общая схема взаимосвязей моделей ООАП представлена на рис. 3.1.
Примечание
Название "физическая модель" в терминологии ООАП и языка UML отличается от общепринятой трактовки этого термина в общей классификации моделей систем. В последнем случае под физической моделью системы понимают некоторую материальную конструкцию, обладающую свойствами подобия с формой оригинала.Примерами таких моделей могут служить модели технических систем (самолетов, кораблей), архитектурных сооружений (зданий, микрорайонов). Что касается использования этого термина в ООАП и языке UML, то здесь физическая модель отражает компонентный состав проектируемой системы с точки зрения ее реализации на некоторой технической базе и вычислительных платформах конкретных производителей.

Имя класса

Имя класса должно быть уникальным в пределах пакета, который описывается некоторой совокупностью диаграмм классов (возможно, одной диаграммой). Оно указывается в первой верхней секции прямоугольника. В дополнение к общему правилу наименования элементов языка UML, имя класса записывается по центру секции имени полужирным шрифтом и должно начинаться с заглавной буквы. Рекомендуется в качестве имен классов использовать существительные, записанные по практическим соображениям без пробелов. Необходимо помнить, что именно имена классов образуют словарь предметной области при ООАП.

В первой секции обозначения класса могут находиться ссылки на стандартные шаблоны или абстрактные классы, от которых образован данный класс и, соответственно, от которых он наследует свойства и методы. В этой секции может приводиться информация о разработчике данного класса и статус состояния разработки, а также могут записываться и другие общие свойства этого класса, имеющие отношение к другим классам диаграммы или стандартным элементам языка UML.

Примерами имен классов могут быть такие существительные, как "Сотрудник", "Компания", "Руководитель", "Клиент", "Продавец", "Менеджер", "Офис" и многие другие, имеющие непосредственное отношение к моделируемой предметной области и функциональному назначению проектируемой системы.

Класс может не иметь экземпляров или объектов. В этом случае он называется абстрактным классом, а для обозначения его имени используется наклонный шрифт (курсив). В языке UML принято общее соглашение о том, что любой текст, относящийся к абстрактному элементу, записывается курсивом. Данное обстоятельство является семантическим аспектом описания соответствующих элементов языка UML.

Примечание

В некоторых случаях необходимо явно указать, к какому пакету относится тот или иной класс. Для этой цели используется специальный символ разделитель — двойное двоеточие "::". Синтаксис строки имени класса в этом случае будет следующий <Имя_пакета>::<Имя_класса>. Другими словами, перед именем класса должно быть явно указано имя пакета, к которому его следует отнести. Например, если определен пакет с именем "Банк", то класс "Счет" в этом банке может быть записан в виде: "Банк::Счет".

Интерфейсы .

Интерфейсы являются элементами диаграммы вариантов использования и были рассмотрены в главе 4. Однако при построении диаграммы классов отдельные интерфейсы могут уточняться и в этом случае для их изображения используется специальный графический символ — прямоугольник класса с ключевым словом или стереотипом "interface" (рис. 5.17). При этом секция атрибутов у прямоугольника отсутствует, а указывается только секция операций.

Рис. 5.17. Пример графического изображения интерфейса на диаграмме классов

Класс

Класс (class) в языке UML служит для обозначения множества объектов, которые обладают одинаковой структурой, поведением и отношениями с объектами из других классов. Графически класс изображается в виде прямоугольника, который дополнительно может быть разделен горизонтальными линиями на разделы или секции (рис. 5.1). В этих разделах могут указываться имя класса, атрибуты (переменные) и операции (методы).

Рис. 5.1. Графическое изображение класса на диаграмме классов

Обязательным элементов обозначения класса является его имя. На начальных этапах разработки диаграммы отдельные классы могут обозначаться простым прямоугольником с указанием только имени соответствующего класса (рис. 5.1, а). По мере проработки отдельных компонентов диаграммы описания классов дополняются атрибутами (рис. 5.1, б) и операциями (рис. 5.1, в).

Предполагается, что окончательный вариант диаграммы содержит наиболее полное описание классов, которые состоят из трех разделов или секций. Иногда в обозначениях классов используется дополнительный четвертый раздел, в котором приводится семантическая информация справочного характера или явно указываются исключительные ситуации.

Даже если секция атрибутов и операций является пустой, в обозначении класса она выделяется горизонтальной линией, чтобы сразу отличить класс от других элементов языка UML. Примеры графического изображения классов на диаграмме классов приведены на рис. 5.2. В первом случае для класса "Прямоугольник" (рис. 5.2, а) указаны только его атрибуты — точки на координатной плоскости, которые определяют его расположение. Для класса "Окно" (рис. 5.2, б) указаны только его операции, секция атрибутов оставлена пустой. Для класса "Счет" (рис. 5.2, в) дополнительно изображена четвертая секция, в которой указано исключение — отказ от обработки просроченной кредитной карточки.

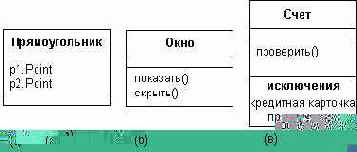

Рис.5.2. Примеры графического изображения классов на диаграмме

Назначение языка UML

Язык UML предназначен для решения следующих задач:

Предоставить в распоряжение пользователей легко воспринимаемый и выразительный язык визуального моделирования, специально предназначенный для разработки и документирования моделей сложных систем самого различного целевого назначения.

Речь идет о том, что важным фактором дальнейшего развития и повсеместного использования методологии ООАП является интуитивная ясность и понятность основных конструкций соответствующего языка моделирования. Язык UML включает в себя не только абстрактные конструкции для представления метамоделей систем, но и целый ряд конкретных понятий, имеющих вполне определенную семантику. Это позволяет языку UML одновременно достичь не только универсальности представления моделей для самых различных приложений, но и возможности описания достаточно тонких деталей реализации этих моделей применительно к конкретным системам.

Практика системного моделирования показала, что абстрактного описания языка на некотором метауровне недостаточно для разработчиков, которые ставят своей целью реализацию проекта системы в конкретные сроки. В настоящее время имеет место некоторый концептуальный разрыв между общей методологией моделирования сложных систем и конкретными инструментальными средствами быстрой разработки приложений. Именно этот разрыв по замыслу OMG и призван заполнить язык UML.

Отсюда вытекает важное следствие — для адекватного понимания базовых конструкций языка UML важно не только владеть некоторыми навыками объектно-ориентированного программирования, но и хорошо представлять себе общую проблематику процесса разработки моделей систем. Именно интеграция этих представлений образует новую парадигму ООАП, практическим следствием и центральным стержнем которой является язык UML.

Снабдить исходные понятия языка UML возможностью расширения и специализации для более точного представления моделей систем в конкретной предметной области.

Хотя язык UML является формальным языком — спецификаций, формальность его описания отличается от синтаксиса как традиционных формально-логических языков, так и известных языков программирования.
Разработчики из OMG предполагают, что язык UML как никакой другой может быть приспособлен для конкретных предметных областей. Это становится возможным по той причине, что в самом описании языка UML заложен механизм расширения базовых понятий, который является самостоятельным элементом языка и имеет собственное описание в форме правил расширения.

В то же время разработчики из OMG считают крайне нежелательным переопределение базовых понятий языка по какой бы то ни было причине. Это может привести к неоднозначной интерпретации их семантики и возможной путанице. Базовые понятия языка UML не следует изменять больше, чем это необходимо для их расширения. Все пользователи должны быть способны строить модели систем для большинства обычных приложений с использованием только базовых конструкций языка UML без применения механизма расширения. При этом новые понятия и нотации целесообразно применять только в тех ситуациях, когда имеющихся базовых понятий явно недостаточно для построения моделей системы.

Язык UML допускает также специализацию базовых понятий. Речь идет о том, что в конкретных7 приложениях пользователи должны уметь дополнять имеющиеся базовые понятия новыми характеристиками или свойствами, которые не противоречат семантике этих понятий в языке UML.

Описание языка UML должно поддерживать такую спецификацию моделей, которая не зависит от конкретных языков программирования и инструментальных средств проектирования программных систем.

Речь идет о том, что ни одна из конструкций языка UML не должна зависеть от особенностей ее реализации в известных языках программирования. То есть, хотя отдельные понятия языка UML и связаны с последними очень тесно, их жесткая интерпретация в форме каких бы то ни было конструкций программирования не может быть признана корректной. Другими словами, разработчики из OMG считают необходимым свойством языка UML его контекстно-программную независимость.

С другой стороны, язык UML должен обладать потенциальной возможностью реализации своих конструкций на том или ином языке программирования.


Конечно, в первую очередь имеются в виду языки, поддерживающие концепцию ООП, такие как C++, Java, Object Pascal. Именно это свойство языка UML делает его современным средством решения задач моделирования сложных систем. В то же время, предполагается, что для программной поддержки конструкций языка UML могут быть разработаны специальные инструментальные CASE-средства. Наличие последних имеет принципиальное значение для широкого распространения и использования языка UML.

Описание языка UML должно включать в себя семантический базис для понимания общих особенностей ООАП.

Говоря об этой особенности, имеют в виду самодостаточность языка UML для понимания не только его базовых конструкций, но что не менее важно — понимания общих принципов ООАП. В этой связи необходимо отметить, что поскольку язык UML не является языком программирования, а служит средством для решения задач объектно-ориентированного моделирования систем, описание языка UML должно по возможности включать в себя все необходимые понятия для ООАП. Без этого свойства язык UML может оказаться бесполезным и невостребованным большинством пользователей, которые не знакомы с проблематикой ООАП сложных систем.

С другой стороны, какие бы то ни было ссылки на дополнительные источники, содержащие важную для понимания языка UML информацию, по мнению разработчиков из OMG, должны быть исключены. Это позволит избежать неоднозначного толкования принципиальных особенностей процесса ООАП и их реализации в форме базовых конструкций языка UML.

Поощрять развитие рынка объектных инструментальных средств.

Более 800 ведущих производителей программных и аппаратных средств, усилия которых сосредоточены в рамках OMG, видят перспективы развития современных информационных технологий и основу своего коммерческого успеха в широком продвижении на рынок инструментальных средств, поддерживающих объектные технологии. Говоря же об объектных технологиях, разработчики из OMG имеют в виду, прежде всего, совокупность технологических решений CORBA и UML.


С этой точки зрения языку UML отводится роль базового средства для описания и документирования различных объектных компонентов CORBA.

Способствовать распространению объектных технологий и соответствующих понятий ООАП.

Эта задача тесно связана с предыдущей и имеет с ней много общего. Если исключить из рассмотрения рекламные заявления разработчиков об исключительной гибкости и мощности языка UML, а попытаться составить объективную картину возможностей этого языка, то можно прийти к следующему заключению. Следует признать, что усилия.достаточно большой группы разработчиков были направлены на интеграцию в рамках языка UML многих известных техник визуального моделирования, которые успешно зарекомендовали себя на практике (см. главу 2). Хотя это привело к усложнению языка UML по сравнению с известными нотациями структурного системного анализа, платой за сложность являются действительно высокая гибкость и изобразительные возможности уже первых версий языка UML. В свою очередь, использование языка UML для решения всевозможных практических задач будет только способствовать его дальнейшему совершенствованию, а значит и дальнейшему развитию объектных технологий и практики ООАП.

Интегрировать в себя новейшие и наилучшие достижения практики ООАП.

Язык UML непрерывно совершенствуется разработчиками, и основой этой работы является его дальнейшая интеграция с современными модельными технологиями. При этом различные методы системного моделирования получают свое прикладное осмысление в рамках ООАП. В последующем эти методы могут быть включены в состав языка UML в форме дополнительных базовых понятий, наиболее адекватно и полно отражающие наилучшие достижения практики ООАП.

Чтобы решить указанные выше задачи, за свою недолгую историю язык UML претерпел определенную эволюцию. В результате описание самого языка UML стало нетривиальным, поскольку семантика базовых понятий включает в себя целый ряд перекрестных связей с другими понятиями и конструкциями языка. В связи с этим так называемое линейное или последовательное рассмотрение основных конструкций языка UML стало практически невозможным, т.


к. одни и те же понятия могут использоваться при построении различных диаграмм или представлений. В то же время каждое из представлений модели обладает собственными семантическими особенностями, которые накладывают отпечаток на семантику базовых понятий языка в целом.

Примечание

Отмечая сложность описания языка UML, следует отметить присущую всем формальным языкам сложность их строгого задания, которая вытекает из необходимости в той или иной степени использовать естественный язык для спецификации базовых примитивов. В этом случае естественный язык выступает в роли метаязыка, т. е. языка для описания формального языка. Поскольку естественный язык не является формальным, то и его применение для описания формальных языков в той или иной степени страдает неточностью. Хотя в задачи языка UML не входит анализ соответствующих логико-лингвистических деталей, однако эти особенности отразились на структуре описания языка UML, в частности, делая стиль описания всех его основных понятий полуформальным.

Учитывая эти особенности, принятая в книге последовательность изучения языка UML основывается на рассмотрении основных графических средств моделирования, а именно — канонических диаграмм. Все нужные для построения диаграмм понятия вводятся по мере необходимости. Тем не менее в этой главе следует остановиться на общих особенностях языка UML, которые в той или иной степени влияют на понимание его базовых конструкций.

Объекты

Объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он имеет свое собственное имя и конкретные значения атрибутов. В силу самых различных причин может возникнуть необходимость показать взаимосвязи не только между классами модели, но и между отдельными объектами, реализующими эти классы. В данном случае может быть разработана диаграмма объектов, которая, хотя и не является канонической в метамодели языка UML, но имеет самостоятельное назначение.

Для графического изображения объектов используется такой же символ прямоугольника, что и для классов. Отличия проявляются при указании имен объектов, которые в случае объектов обязательно подчеркиваются (рис. 5.18). При этом запись имени объекта представляет собой строку текста "имя объекта:имя класса", разделенную двоеточием (рис. 5.18 а, б). Имя объекта может отсутствовать, в этом случае предполагается, что объект является анонимным, и двоеточие указывает на данное обстоятельство (рис. 5.18, г). Отсутствовать может и имя класса. Тогда указывается просто имя объекта (рис. 5.18, в). Атрибуты объектов принимают конкретные значения.

При изображении диаграммы объектов нужно помнить, что каждый объект представляет собой экземпляр соответствующего класса, а отношения между объектами описываются с помощью связей (links), которые являются экземплярами соответствующих отношений. При этом все связи изображаются сплошными линиями. Более подробно особенности представления объектов будут рассмотрены в главе 9 при изучении диаграмм кооперации.

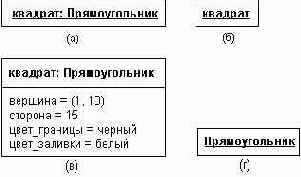

Рис. 5.18. Пример графического изображения объектов на диаграммах языка UML

Общая структура языка UML

С самой общей точки зрения описание языка UML состоит из двух взаимодействующих частей, таких как:

Семантика языка UML. Представляет собой некоторую метамодель, которая определяет абстрактный синтаксис и семантику понятий объектного моделирования на языке UML.

Нотация языка UML. Представляет собой графическую нотацию для визуального представления семантики языка UML.

Абстрактный синтаксис и семантика языка UML описываются с использованием некоторого подмножества нотации UML. В дополнение к этому, нотация UML описывает соответствие или отображение графической нотации в базовые понятия семантики. Таким образом, с функциональной точки зрения эти две части дополняют друг друга. При этом семантика языка UML описывается на основе некоторой метамодели, имеющей три отдельных представления: абстрактный синтаксис, правила корректного построения выражений и семантику. Рассмотрение семантики языка UML предполагает некоторый "полуформальный" стиль изложения, который объединяет естественный и формальный языки для представления базовых понятий и правил их расширения.

Семантика определяется для двух видов объектных моделей: структурных моделей и моделей поведения. Структурные модели, известные также как статические модели, описывают структуру сущностей или компонентов некоторой системы, включая их классы, интерфейсы, атрибуты и отношения. Модели поведения, называемые иногда динамическими моделями, описывают поведение или функционирование объектов системы, включая их методы, взаимодействие и сотрудничество между ними, а также процесс изменения состояний отдельных компонентов и системы в целом.

Для решения столь широкого диапазона задач моделирования разработана достаточно полная семантика для всех компонентов графической нотации. Требования семантики языка UML конкретизируются при построении отдельных видов диаграмм, последовательное рассмотрение которых служит темой второй части книги. Нотация языка UML включает в себя описание отдельных семантических элементов, которые могут применяться при построении диаграмм.

Формальное описание самого языка UML основывается на некоторой общей иерархической структуре модельных представлений, состоящей из четырех уровней:

Мета-метамодель

Метамодель

Модель

Объекты пользователя

Уровень мета-метамодели образует исходную основу для всех метамодель-ных представлений. Главное предназначение этого уровня состоит в том, чтобы определить язык для спецификации метамодели. Мета-метамодель определяет модель языка UML на самом высоком уровне абстракции и является наиболее компактным ее описанием. С другой стороны, мета-метамодель может специфицировать несколько метамоделей, чем достигается потенциальная гибкость включения дополнительных понятий. Хотя в книге этот уровень не рассматривается, он наиболее тесно связан с теорией формальных языков. Примерами понятий этого уровня служат метакласс, метаатрибут, метаоперация.

Примечание

Следует отметить, что семантика мета-метамодели не входит в описание языка UML. С одной стороны, это делает язык UML более простым для изучения, поскольку не требует знания общей теории формальных языков и формальной логики. С другой стороны, наличие мета-метамодели придает языку UML статус научности, который необходим ему для того, чтобы быть непротиворечивым формальным языком. Если эти особенности могут представляться мало интересными для многих программистов, то разработчики инструментальных средств никак не могут их игнорировать.

Метамодель является экземпляром или конкретизацией мета-метамодели. Главная задача этого уровня — определить язык для спецификации моделей. Данный уровень является более конструктивным, чем предыдущий, поскольку обладает более развитой семантикой базовых понятий. Все основные понятия языка UML — это понятия уровня метамодели. Примеры таких понятий — класс, атрибут, операция, компонент, ассоциация и многие другие. Именно рассмотрению семантики и графической нотации понятий уровня метамодели посвящена данная книга.

Модель в контексте языка UML является экземпляром метамодели в том смысле, что любая конкретная модель системы должна использовать только понятия метамодели, конкретизировав их применительно к данной ситуации.


Это уровень для описания информации о конкретной предметной области. Однако если для построения модели используются понятия языка

UML, то необходима полная согласованность понятий уровня модели с базовыми понятиями языка UML уровня метамодели. Примерами понятий уровня модели могут служить, например, имена полей проектируемой базы данных, такие как имя и фамилия сотрудника, возраст, должность, адрес, телефон. При этом данные понятия используются лишь как имена соответствующих информационных атрибутов.

Конкретизация понятий модели происходит на уровне объектов. В настоящем контексте объект является экземпляром модели, поскольку содержит конкретную информацию относительно того, чему в действительности соответствуют те или иные понятия модели. Примером объекта может служить следующая запись в проектируемой базе данных: "Илья Петров, 30 лет, иллюзионист, ул. Невидимая, 10-20, 100-0000".

Описание семантики языка UML предполагает рассмотрение базовых понятий только уровня метамодели, который представляет собой лишь пример или частный случай уровня мета-метамодели. Метамодель UML является по своей сути скорее логической моделью, чем физической или моделью реализации. Особенность логической модели заключается в том, что она концентрирует внимание на декларативной или концептуальной семантике, опуская детали конкретной физической реализации моделей. При этом отдельные реализации, использующие данную логическую метамодель, должны быть согласованы с ее семантикой, а также поддерживать возможности импорта и экспорта отдельных логических моделей.

В то же время, логическая метамодель может быть реализована различными способами для обеспечения требуемого уровня производительности и надежности соответствующих инструментальных средств. В этом заключается недостаток логической модели, которая не содержит на уровне семантики требований, обязательных для ее эффективной последующей реализации. Однако согласованность метамодели с конкретными "моделями реализации является обязательной для всех разработчиков программных средств, обеспечивающих поддержку языка UML.



Метамодель языка UML имеет довольно сложную структуру, которая включает в себя порядка 90 метаклассов, более 100 метаассоциаций и почти 50 стереотипов, число которых возрастает с появлением новых версий языка. Чтобы справиться с этой сложностью языка UML, все его элементы организованы в логические пакеты. Поэтому рассмотрение языка UML на метамо-дельном уровне заключается в описании трех его наиболее общих логических блоков или пакетов: основные элементы, элементы поведения и общие механизмы.

Примечание

Говоря о пакетах в контексте общего описания языка, мы, по сути дела, приступаем к рассмотрению графической нотации языка UML. Дело в том, что для описания языка UML используются средства самого языка, и одним из таких средств является пакет. В общем случае пакет служит для группировки элементов модели. При этом сами элементы модели, которыми могут быть произвольные сущности, отнесенные к одному пакету, выступают в роли единого целого. Пакеты, так же как и другие элементы модели, могут быть вложены в другие пакеты. Важной особенностью языка UML является тот факт, что все виды элементов модели UML могут быть организованы в пакеты.

Операция

В третьей сверху секции прямоугольника записываются операции или методы класса. Операция (operation) представляет собой некоторый сервис, предоставляющий каждый экземпляр класса по определенному требованию. Совокупность операций характеризует функциональный аспект поведения класса. Запись операций класса в языке UML также стандартизована и подчиняется определенным синтаксическим правилам. При этом каждой операции класса соответствует отдельная строка, которая состоит из квантора видимости операции, имени операции, выражения типа возвращаемого операцией значения и, возможно, строка-свойство данной операции:

<квантор видимости><имя операции>(список параметров):

<выражение типа возвращаемого значения>{строка-свойство}

Квантор видимости, как и в случае атрибутов класса, может принимать одно из трех возможных значений и, соответственно, отображается при помощи специального символа. Символ "+" обозначает операцию с областью видимости типа общедоступный (public). Символ "#" обозначает операцию с областью видимости типа защищенный (protected). И, наконец, символ "-" используется для обозначения операции с областью видимости типа закрытый (private).

Квантор видимости для операции может быть опущен. В этом случае его отсутствие просто означает, что видимость операции не указывается. Вместо условных графических обозначений также можно записывать соответствующее ключевое слово: public, protected, private.

Примечание

Применительно к конкретным языкам программирования могут быть определены дополнительные кванторы видимости. В этом случае подобные дополнения являются расширением базовой нотации и требуют соответствующих пояснений в форме текста на естественном языке или в виде строки-свойства.

Имя операции представляет собой строку текста, которая используется в качестве идентификатора соответствующей операции и поэтому должна быть уникальной в пределах данного класса. Имя атрибута является единственным обязательным элементом синтаксического обозначения операции.

Список параметров является перечнем разделенных запятой формальных параметров, каждый из которых может быть представлен в следующем виде:

<вид параметра><имя параметра>:<выражение типа>=<значение параметра по умолчанию>.

Здесь вид параметра — есть одно из ключевых слов in, out или inout со значением in по умолчанию, в случае если вид параметра не указывается. Имя параметра есть идентификатор соответствующего формального параметра. Выражение типа является зависимой от конкретного языка программирования спецификацией типа возвращаемого значения для соответствующего формального параметра. Наконец, значение по умолчанию в общем случае представляет собой выражение для значения формального параметра, синтаксис которого зависит от конкретного языка программирования и подчиняется принятым в нем ограничениям.

Выражение типа возвращаемого значения также является зависимой от языка реализации спецификацией типа или типов значений параметров, которые возвращаются объектом после выполнения соответствующей операции. Двоеточие и выражение типа возвращаемого значения могут быть опущены, если операция не возвращает никакого значения. Для указания кратности возвращаемого значения данная спецификация может быть записана в виде списка отдельных выражений.

Строка-свойство служит для указания значений свойств, которые могут быть применены к данному элементу. Строка-свойство не является обязательной, она может отсутствовать, если никакие свойства не специфицированы.

Операция с областью действия на весь класс показывается подчеркиванием имени и строки выражения типа. По умолчанию под областью операции понимается объект класса. В этом случае имя и строка выражения типа операции не подчеркиваются.

Операция, которая не может изменять состояние системы и, соответственно, не имеет никакого побочного эффекта, обозначается строкой-свойством "{запрос}" ("{query}"). В противном случае операция может изменять состояние системы, хотя нет никаких гарантий, что она будет это делать.



Для повышения производительности системы одни операции могут выполняться параллельно или одновременно, а другие — только последовательно. В этом случае для указания параллельности выполнения операции используется строка-свойство вида "{concurrency = имя}", где имя может принимать одно из следующих значений: последовательная (sequential), параллельная (concurrent), охраняемая (guarded). При этом придерживаются следующей семантики для данных значений:

последовательная (sequential) — для данной операции необходимо обеспечить ее единственное выполнение в системе, одновременное выполнение других операций может привести к ошибкам или нарушениям целостности объектов класса.

параллельная (concurrent) — данная операция в силу своих особенностей может выполняться параллельно с другими операциями в системе, при этом параллельность должна поддерживаться на уровне реализации модели.

охраняемая (guarded) — все обращения к данной операции должны быть строго упорядочены во времени с целью сохранения целостности объектов данного класса, при этом могут быть приняты дополнительные меры по контролю исключительных ситуаций на этапе ее выполнения.

С целью сокращения обозначений допускается использование одного имени в качестве строки-свойства для указания соответствующего значения параллельности. Отсутствие данной строки-свойства означает, что семантика параллельности для операции не определена. Поэтому следует предположить худший с точки зрения производительности случай, когда данная операция требует последовательного выполнения.

Появление сигнатуры операции на самом верхнем уровне объявляет эту операцию на весь класс, при этом данная операция наследуется всеми потомками данного класса. Если в некотором классе операция не выполняется (т. е. некоторый метод не применяется), то такая операция может быть помечена как абстрактная "{abstract}". Другой способ показать абстрактный характер операции — записать ее сигнатуру курсивом. Подчиненное появление записи данной операции без свойства {абстрактная} указывает на тот факт, что соответствующий класс-потомок может выполнять данную операцию в качестве своего "метода.



Если для некоторой операции необходимо дополнительно указать особенности ее реализации (например, алгоритм), то это может быть сделано в форме примечания, записанного в виде текста, который присоединяется к записи операции в соответствующей секции класса. Если объекты класса принимают и реагируют на некоторый сигнал, то запись данной операции помечается ключевым словом "сигнал" ("signal"). Это обозначение равнозначно обозначению некоторой операции. Реакция объекта на прием сигнала может быть показана в виде некоторого автомата. Кроме других случаев эта нотация может быть использована, чтобы показать реакцию объектов класса на ошибочные ситуации или исключения, которые могут моделироваться как сигналы или сообщения.

Поведение операции может быть указано дополнительно в форме присоединенного к операции примечания. В этом случае текст примечания заключается в скобки, если он представляет собой формальную спецификацию на некотором языке программирования и соответствует элементу "семантическое ограничение языка UML". В противном случае текст примечания является простым описанием на естественном языке и обозначается прямоугольником с "загнутым" верхним правым уголком (см. главу 4).

Список формальных параметров и тип возвращаемого значения могут не указываться. Квантор видимости атрибутов и операций может быть указан в виде специального значка или символа, которые используются для графического представления моделей в некотором инструментальном средстве. Имена операций, так же как и атрибутов, записываются со строчной (малой) буквы, а их типы — с заглавной (большой) буквы. При этом обязательной частью строки записи операции является наличие имени операции и круглых скобок.

В качестве примеров записи операций можно привести следующие обозначения отдельных операций:

+создать() — может обозначать абстрактную операцию по созданию отдельного объекта класса, которая является общедоступной и не содержит формальных параметров. Эта операция не возвращает никакого значения после своего выполнения.



+нарисовать(форма: Многоугольник = прямоугольник, цвет_заливки: Color = (О, О, 255)) — может обозначать операцию по изображению на экране монитора прямоугольной области синего цвета, если не указываются другие значения в качестве аргументов данной операции.

запросить_счет_клиента(номер_счета:1п1е§ег):Сиггепсу — обозначает операцию по установлению наличия средств на текущем счете клиента банка. При этом аргументом данной операции является номер счета клиента, который записывается в виде целого числа (например, "123456"). Результатом выполнения этой операции является некоторое число, записанное в принятом денежном формате (например, $1,500.00).

выдать_сообщение():{"Ошибка деления на ноль"} — смысл данной операции не требует пояснения, поскольку содержится в строке-свойстве операции. Данное сообщение может появиться на экране монитора в случае попытки деления некоторого числа на ноль, что недопустимо.

Основные пакеты метамодели языка UML

Возвращаясь к рассмотрению языка UML, напомним, что основой его представления на метамодельном уровне является описание трех его логических блоков или пакетов: Основные элементы, Элементы поведения и Общие механизмы (рис. 3.5).

Эти пакеты в свою очередь делятся на отдельные подпакеты. Например, пакет Основные элементы состоит из подпакетов: Элементы ядра, Вспомогательные элементы, Механизмы расширения и типы данных (рис. 3.6). При этом пакет Элементы ядра описывает базовые понятия и принципы включения в структуру метамодели основных понятий языка, таких как метаклассы, метаассоциации и метаатрибуты. Пакет Вспомогательные элементы определяет дополнительные конструкции, которые расширяют базовые элементы для описания зависимостей, шаблонов, физических структур и элементов представлений. Пакет Механизмы расширения задает правила уточнения и расширения семантики базовых элементов моделей. Пакет Типы данных определяет основные структуры данных для языка UML.

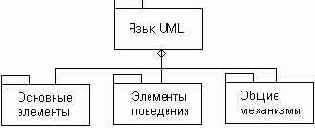

Рис. 3.5. Основные пакеты метамодели языка UML

Рис. 3.6. Подпакеты пакета Основные элементы языка UML

Особенности изображения диаграмм языка UML

Большинство перечисленных выше диаграмм являются в своей основе графами специального вида, состоящими из вершин в форме геометрических фигур, которые связаны между собой ребрами или дугами. Поскольку информация, которую содержит в себе граф, имеет в основном топологический характер, ни геометрические размеры, ни расположение элементов диаграмм (за некоторыми исключениями, такими как диаграмма последовательностей с метрической осью времени) не имеют принципиального значения.

Для диаграмм языка UML существуют три типа визуальных обозначений, которые важны с точки зрения заключенной в них информации:

Связи, которые представляются различными линиями на плоскости. Связи в языке UML обобщают понятие дуг и ребер из теории графов, но имеют менее формальный характер.

Текрт, который содержится внутри границ отдельных геометрических фигур на плоскости. При этом форма этих фигур (прямоугольник, эллипс) соответствует некоторым элементам языка UML (класс, вариант использования) и имеет фиксированную семантику.

Графические символы, изображаемые вблизи от тех или иных визуальных элементов диаграмм.

Примечание

Все диаграммы в языке UML изображаются с использованием фигур на плоскости. Однако некоторые из фигур (например, кубы) могут представлять собой двумерные проекции трехмерных геометрических тел, но и в этом случае они рисуются как фигуры на плоскости. Хотя в ближайшее время предполагают включить в язык UML пространственные диаграммы, в рассматриваемой версии языка такая возможность отсутствует.

Таким образом, в языке UML используется четыре основных вида графических конструкций:

Значки или пиктограммы. Значок представляет собой графическую фигуру фиксированного размера и формы. Она не может увеличивать свои размеры, чтобы разместить внутри себя дополнительные символы. Значки могут размещаться как внутри других графических конструкций, так и вне их. Примерами значков могут служить окончания связей элементов диаграмм или некоторые другие дополнительные обозначения (украшения).

Графические символы на плоскости. Такие двумерные символы изображаются с помощью некоторых геометрических фигур и могут иметь различную высоту и ширину с целью размещения внутри этих фигур других конструкций языка UML. Наиболее часто внутри таких символов помещаются строки текста, которые уточняют семантику или фиксируют отдельные свойства соответствующих элементов языка UML. Информация, содержащаяся внутри фигур, имеет важное значение для конкретной модели проектируемой системы, поскольку регламентирует реализацию соответствующих элементов в программном коде.

Пути, которые представляют собой последовательности из отрезков линий, соединяющих отдельные графические символы. При этом концевые точки отрезков линий должны обязательно соприкасаться с геометрическими фигурами, служащими для обозначения вершин диаграмм, как принято в теории графов (см. главу 2). С концептуальной точки зрения путям в языке UML придается особое значение, поскольку они являются простыми топологическими сущностями. С другой стороны, отдельные части пути или сегменты могут не существовать сами по себе вне содержащего их пути. Пути всегда соприкасаются с другими графическими символами на обеих границах соответствующих отрезков линий. Другими словами, пути не могут обрываться на диаграмме линией, которая не соприкасается ни с одним графическим символом. Как отмечалось выше, пути могут иметь в качестве окончания или терминатора специальную графическую фигуру — значок, который изображается на одном из концов линий, являющихся сегментами этого пути.

Строки текста. Служат для представления различных видов информации в некоторой грамматической форме. Предполагается, что каждое использование строки текста должно соответствовать синтаксису в нотации языка UML, посредством которого может быть реализован грамматический разбор этой строки. Последний необходим для получения полной информации о модели. Например, строки текста в различных секциях обозначения класса могут соответствовать атрибутам этого класса или его операциям.


На использование строк накладывается важное условие — семантика всех допустимых символов должна быть заранее определена в языке UML или служить предметом его расширения в конкретной модели.

При графическом изображении диаграмм следует придерживаться следующих основных рекомендаций:

Каждая диаграмма должна служить законченным представлением соответствующего фрагмента моделируемой предметной области. Речь идет о том, что в процессе разработки диаграммы необходимо учесть все сущности, важные с точки зрения контекста данной модели и диаграммы. Отсутствие тех или иных элементов на диаграмме служит признаком неполноты модели и может потребовать ее последующей доработки.

Все сущности на диаграмме модели должны быть одного концептуального уровня. Здесь имеется в виду согласованность не только имен одинаковых элементов, но и возможность вложения отдельных диаграмм друг в друга для достижения полноты представлений. В случае достаточно сложных моделей систем желательно придерживаться стратегии последовательного уточнения или детализации отдельных диаграмм.

Вся информация о сущностях должна быть явно представлена на диаграммах. Речь идет о том, что, хотя в языке UML при отсутствии некоторых символов на диаграмме могут быть использованы их значения по умолчанию (например, в случае неявного указания видимости атрибутов и операций классов), необходимо стремиться к явному указанию свойств всех элементов диаграмм.

Диаграммы не должны содержать противоречивой информации. Противоречивость модели может служить причиной серьезнейших проблем при ее реализации и последующем использовании на практике. Например, наличие замкнутых путей при изображении отношений агрегирования или композиции приводит к ошибкам в программном коде, который будет реализовывать соответствующие классы. Наличие элементов с одинаковыми именами и различными атрибутами свойств в одном пространстве имен также приводит к неоднозначной интерпретации и может служить источником проблем.

Примечание

Наличие в инструментальных CASE-средствах встроенной поддержки визуализации различных диаграмм языка UML позволяет в некоторой степени исключить ошибочное использование тех или иных графических символов, а также контролировать уникальность имен элементов диаграмм.


Однако, поскольку вся ответсвенность за окончательный контроль непротиворечивости модели лежит на разработчике, необходимо помнить, что неформальный характер языка UML может служить источником потенциальных ошибок, которые в полном объеме вряд ли будут выявлены инструментальными средствами. Именно это обстоятельство требует от всех разработчиков глубокого знания нотации и семантики всех элементов языка UML.

Диаграммы не следует перегружать текстовой информацией. Принято считать, что визуализация модели является наиболее эффективной, если она содержит минимум пояснительного текста. Как правило, наличие больших фрагментов развернутого текста служит признаком недостаточной проработанности модели или ее неоднородности, когда в рамках одной модели представляется различная по характеру информация. Поскольку общая декомпозиция модели на отдельные типы диаграмм способна удовлетворить самые детальные представления разработчиков о системе, важно уметь правильно отображать те или иные сущности и аспекты моделирования в соответствующие элементы канонических диаграмм.

Каждая диаграмма должна быть самодостаточной для правильной интерпретации всех ее элементов и понимания семантики всех используемых графических символов. Любые пояснительные тексты, которые не являются собственными элементами диаграммы (например, комментариями), не должны приниматься во внимание разработчиками. В то же время отдельные достаточно общие фрагменты диаграмм могут уточняться или детализироваться на других диаграммах этого же типа, образуя вложенные или подчиненные диаграммы. Таким образом, модель системы на языке UML представляет собой пакет иерархически вложенных диаграмм, детализация которых должна быть достаточной для последующей генерации программного кода, реализующего проект соответствующей системы.

Количество типов диаграмм для конкретной модели приложения не является строго фиксированным. Речь идет о том, что для простых приложений нет необходимости строить все без исключения типы диаграмм.


Некоторые из них могут просто отсутствовать в проекте системы, и этот факт не будет считаться ошибкой разработчика. Например, модель системы может не содержать диаграмму развертывания для приложения, выполняемого локально на компьютере пользователя. Важно понимать, что перечень диаграмм зависит от специфики конкретного проекта системы.

Любая из моделей системы должна содержать только те элементы, которые определены в нотации языка UML. Имеется в виду требование начинать разработку проекта, используя только те конструкции, которые уже определены в метамодели UML. Как показывает практика, этих конструкций вполне достаточно для представления большинства типовых проектов программных систем. И только в случае отсутствия необходимых базовых элементов языка UML следует использовать механизмы их расширения для адекватного представления конкретной модели системы. При этом не допускается какое бы то ни было переопределение семантики тех элементов, которые отнесены к базовой нотации метамодели языка UML.

Примечание

Как не вспомнить в этой связи известный афоризм, получивший название "бритва Оккама". Суть изречения средневекового ученого-схоласта в достаточно вольном переводе сводится к следующему: "Не плоди рассуждений больше сущности". Другими словами, нужно стремиться дополнительно не усложнять и без того сложные модели систем, а по возможности упрощать их за счет унификации обозначений и семантики базовых элементов.

Процесс построения отдельных типов диаграмм имеет свои особенности, которые тесно связаны с семантикой элементов этих диаграмм. Сам процесс ООАП в контексте языка UML получил специальное название — рациональный унифицированный процесс (Rational Unified Process, RUP). Концепция RUP и основные его элементы разработаны А. Джекобсоном в ходе его работы над языком UML [18].

Примечание

При дословном переводе термина RUP теряется некоторая дополнительная семантическая окраска, связанная с двусмысленным толкованием английского Rational.


Речь идет о другом варианте перевода — унифицированный процесс от фирмы Rational Software, сотрудниками которой являются с некоторых пор его разработчики, включая упомянутого выше А. Джекобсона.

Суть концепции RUP заключается в последовательной декомпозиции или разбиении процесса ООАП на отдельные этапы, на каждом из которых осуществляется разработка соответствующих типов канонических диаграмм модели системы. При этом на начальных этапах RUP строятся логические представления статической модели структуры системы, затем — логические представления модели поведения, и лишь после этого — физические представления модели системы. Как нетрудно заметить, в результате RUP должны быть построены канонические диаграммы на языке UML, при этом последовательность их разработки в основном совпадает с их последовательной нумерацией. Таким образом, порядок изложения канонических диаграмм в части II книги не является случайным, а определяется общими рекомендациями рационального унифицированного процесса.

Отношение агрегации

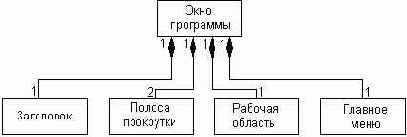

Отношение агрегации имеет место между несколькими классами в том случае, если один из классов представляет собой некоторую сущность, включающую в себя в качестве составных частей другие сущности.

Данное отношение имеет фундаментальное значение для описания структуры сложных систем, поскольку применяется для представления системных взаимосвязей типа "часть-целое". Раскрывая внутреннюю структуру системы, отношение агрегации показывает, из каких компонентов состоит система и как они связаны между собой. С точки зрения модели отдельные части системы могут выступать как в виде элементов, так и в виде подсистем, которые, в свою очередь, тоже могут образовывать составные компоненты или подсистемы. Это отношение по своей сути описывает декомпозицию или разбиение сложной системы на более простые составные части, которые также могут быть подвергнуты декомпозиции, если в этом возникнет необходимость в последующем.

Примечание

В связи с рассмотрением данного отношения вполне уместно вспомнить о специальном термине "агрегат", которое служит для обозначения технической системы, состоящей из взаимодействующих составных частей или подсистем. Эта аналогия не случайна и может служить для более наглядного понимания сути рассматриваемого отношения.

Очевидно, что рассматриваемое в таком аспекте деление системы на составные части представляет собой некоторую иерархию ее компонентов, однако данная иерархия принципиально отличается от иерархии, порождаемой отношением обобщения. Отличие заключается в том, что части системы никак не обязаны наследовать ее свойства и поведение, поскольку являются вполне самостоятельными сущностями. Более того, части целого обладают своими собственными атрибутами и операциями, которые существенно отличаются от атрибутов и операций целого.

В качестве примера отношения агрегации рассмотрим взаимосвязь типа "часть-целое", которая имеет место между сущностью "Грузовой автомобиль" и такими компонентами, как "Двигатель", "Шасси", "Кабина", "Кузов".
Не претендуя на точное соответствие терминологии данной предметной области, нетрудно представить себе, что грузовой автомобиль состоит из двигателя, шасси, кабины и кузова. Именно это отношение между классом "Грузовой_автомобиль" и классами "Двигатель", "Шасси", "Кабина", "Кузов" описывает отношение агрегации.

Графически отношение агрегации изображается сплошной линией, один из концов которой представляет собой незакрашенный внутри ромб. Этот ромб указывает на тот из классов, который представляет собой "целое". Остальные классы являются его "частями" (рис. 5.8).

Рис. 5.8. Графическое изображение отношения агрегации в языке UML

Еще одним примером отношения агрегации может служить известное каждому из читателей деление персонального компьютера на составные части: системный блок, монитор, клавиатуру и мышь. Используя обозначения языка UML, компонентный состав ПК можно представить в виде соответствующей диаграммы классов (рис. 5.9), которая в данном случае иллюстрирует отношение агрегации.





Рис. 5.9. Диаграмма классов для иллюстрации отношения агрегации на примере ПК

Отношение ассоциации

Отношение ассоциации соответствует наличию некоторого отношения между классами. Данное отношение обозначается сплошной линией с дополнительными специальными символами, которые характеризуют отдельные свойства конкретной ассоциации. В качестве дополнительных специальных символов могут использоваться имя ассоциации, а также имена и кратность классов-ролей ассоциации. Имя ассоциации является необязательным элементом ее обозначения. Если оно задано, то записывается с заглавной (большой) буквы рядом с линией соответствующей ассоциации.

Наиболее простой случай данного отношения — бинарная ассоциация. Она связывает в точности два класса и, как исключение, может связывать класс с самим собой. Для бинарной ассоциации на диаграмме может быть указан порядок следования классов с использованием треугольника в форме стрелки рядом с именем данной ассоциации. Направление этой стрелки указывает на порядок классов, один из которых является первым (со стороны треугольника), а другой — вторым (со стороны вершины треугольника). Отсутствие данной стрелки рядом с именем ассоциации означает, что порядок следования классов в рассматриваемом отношении не определен.

В качестве простого примера отношения бинарной ассоциации рассмотрим отношение между двумя классами — классом "Компания" и классом "Сотрудник" (рис. 5.5). Они связаны между собой бинарной ассоциацией Работа, имя которой указано на рисунке рядом с линией ассоциации. Для данного отношения определен порядок следования классов, первым из которых является класс "Сотрудник", а вторым — класс "Компания". Отдельным примером или экземпляром данного отношения может являться пара значений (Петров И. И., "Рога&Копыта"). Это означает, что сотрудник Петров И. И. работает в компании "Рога&Копыта".

Рис. 5.5. Графическое изображение отношения бинарной ассоциации между классами

Тернарная ассоциация и ассоциации более высокой арности в общем случае называются N-арной ассоциацией (читается — "эн арная ассоциация").

Отношение композиции

Отношение композиции, как уже упоминалось ранее, является частным случаем отношения агрегации. Это отношение служит для выделения специальной формы отношения "часть-целое", при которой составляющие части в некотором смысле находятся внутри целого. Специфика взаимосвязи между ними заключается в том, что части не могут выступать в отрыве от целого, т. е. с уничтожением целого уничтожаются и все его составные части.

Возможно, не самый лучший, но наверняка понятный всем пример этого отношения представляет собой живая клетка в биологии. Другой пример — окно интерфейса программы, которое может состоять из строки заголовка, кнопок управления размером, полос прокрутки, главного меню, рабочей области и строки состояния. Нетрудно понять, что подобное окно представляет собой класс, а его компоненты являются как классами, так и атрибутами или свойствами окна. Последнее обстоятельство весьма характерно для отношения композиции, поскольку отражает различные способы представления данного отношения.

Графически отношение композиции изображается сплошной линией, один из концов которой представляет собой закрашенный внутри ромб. Этот ромб указывает на тот из классов, который представляет собой класс-композицию или "целое". Остальные классы являются его "частями" (рис. 5.10).

Рис. 5.10. Графическое изображение отношения композиции в языке UML

В качестве дополнительных обозначений для отношений композиции и агрегации могут использоваться дополнительные обозначения, применяемые для отношения ассоциации. А именно, указание кратности класса ассоциации и имени данной ассоциации, которые не являются обязательными. Применительно к описанному выше примеру класса "Окно_программы" его диаграмма классов может иметь следующий вид (рис. 5.11).

Рис. 5.11. Диаграмма классов для иллюстрации отношения композиции на примере класса окна программы

Данный пример может иллюстрировать и другие особенности разрабатываемой компьютерной программы, которые не указывались в явном виде при описании этого примера Так, в частности, указание кратности 1 рядом с классом "Рабочая_область" характерно для однодокументных приложений.

Отношение обобщения

Отношение обобщения является обычным таксономическим отношением между более общим элементом (родителем или предком) и более частным или специальным элементом (дочерним или потомком). Данное отношение может использоваться для представления взаимосвязей между пакетами, классами, вариантами использования и другими элементами языка UML.

Применительно к диаграмме классов данное отношение описывает иерархическое строение классов и наследование их свойств и поведения. При этом предполагается, что класс-потомок обладает всеми свойствами и поведением класса-предка, а также имеет свои собственные свойства и поведение, которые отсутствуют у класса-предка. На диаграммах отношение обобщения обозначается сплошной линией с треугольной стрелкой на одном из концов (рис. 5.12). Стрелка указывает на более общий класс (класс-предок или суперкласс), а ее отсутствие — на более специальный класс (класс-потомок или подкласс).

Рис. 5.12. Графическое изображение отношения обобщения в языке UML

Как правило, на диаграмме может указываться несколько линий для одного отношения обобщения, что отражает его таксономический характер. В этом случае более общий класс разбивается на подклассы одним отношением Обобщения. Например, класс Геометрическая_фигура_на_плоскости (курсив обозначает абстрактный класс) может выступать в качестве суперкласса для подклассов, соответствующих конкретным геометрическим фигурам, таким как,Прямоугольник, Окружность, Эллипс и др. Данный факт может быть представлен графически в форме диаграммы классов следующего вида (рис. 5.13).

Рис. 5.13. Пример графического изображения отношения обобщения классов

С целью упрощения обозначений на диаграмме классов совокупность линий, обозначающих одно и то же отношение обобщения, может быть объединена в одну линию. В этом случае данные отдельные линии изображаются сходящимися к единственной .стрелке, имеющей с ними общую точку пересечения (рис. 5.14).

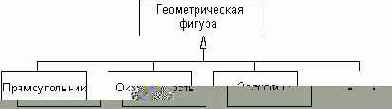

Рис. 5.14. Вариант графического изображения отношения обобщения классов для случая объединения отдельных линий

Это обозначение по форме соответствует графу специального вида, который рассматривался в главе 2, а именно — иерархическому дереву. В этом случае класс-предок является корнем этого дерева, а классы-потомки — его листьями. Отличие заключается в возможности указания на диаграмме классов потенциальной возможности наличия других классов-потомков, которые не включены в обозначения представленных на диаграмме классов (многоточие вместо прямоугольника).

Рядом со стрелкой обобщения может размещаться строка текста, указывающая на некоторые дополнительные свойства этого отношения. Данный текст будет относиться ко всем линиям обобщения, которые идут к классам-потомкам. Другими словами, отмеченное свойство касается всех подклассов данного отношения. При этом текст следует рассматривать как ограничение, и тогда он записывается в фигурных скобках.

В качестве ограничений могут быть использованы следующие ключевые слова языка UML:

{complete} — означает, что в данном отношении обобщения специфицированы все классы-потомки, и других классов-потомков у данного класса-предка быть не может. Пример — класс Клиент_банка является предком для двух классов: Физическое_лицо и Компания, и других классов-потомков он не имеет. На соответствующей диаграмме классов это можно указать явно, записав рядом с линией обобщения данную строку-ограничение;

{disjoint} — означает, что классы-потомки не могут содержать объектов, одновременно являющихся экземплярами двух или более классов. В приведенном выше примере это условие также выполняется, поскольку предполагается, что никакое конкретное физическое лицо не может являться одновременно и конкретной компанией. В этом случае рядом с линией обобщения можно записать данную строку-ограничение;

{incomplete} — означает случай, противоположный первому. А именно, предполагается, что на диаграмме указаны не все классы-потомки. В последующем возможно восполнить их перечень не изменяя уже построенную диаграмму. Пример — диаграмма класса "Автомобиль", для которой указание всех без исключения моделей автомобилей соизмеримо с созданием соответствующего каталога.


С другой стороны, для отдельной задачи, такой как разработка системы продажи автомобилей конкретных моделей, в этом нет необходимости. Но указать неполноту структуры классов-потомков все же следует;

{overlapping} — означает, что отдельные экземпляры классов-потомков могут принадлежать одновременно нескольким классам. Пример — класс "Многоугольник" является классом-предком для класса "Прямоугольник" и класса "Ромб". Однако существует отдельный класс "Квадрат", экземпляры которого одновременно являются объектами первых двух классов. Вполне естественно такую ситуацию указать явно с помощью данной строки-ограничения.

С учетом возможности использования строк-ограничений диаграмма классов (рис. 5.14) может быть изображена без многоточий и без потери информации (рис. 5.15).

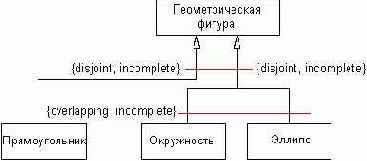

Рис. 5.15. Вариант графического изображения отношения обобщения классов с использованием строки-ограничения

Чтобы проиллюстрировать особенности использования отношения обобщения, преобразуем один из рассмотренных ранее примеров изображения классов в графическую нотацию языка UML. В качестве такого примера рассмотрим иерархию вложенности классов для абстрактного класса "Автомобиль" (см. рис. 1,2, 2.7). Как нетрудно заметить, отношение между отдельными классами на этих рисунках есть именно отношение обобщения, которое в языке UML имеет специальное графическое обозначение. С учетом этой графической нотации, фрагмент семантической сети для представления иерархии класса "Автомобиль" (см. рис. 2.7) может быть представлен в виде следующей диаграммы классов (рис. 5.16).

Заметим, что в данном примере все классы верхних уровней являются абстрактными, т. е. не могут быть представлены своими экземплярами. Именно поэтому их имена записаны курсивом. В отличие от них классы нижнего уровня являются конкретными, поскольку могут быть представлены своими экземплярами, в качестве которых выступают изготовленные автомобили соответствующей модели с уникальным заводским номером.





Рис. 5.16. Фрагмент диаграммы классов с отношением обобщения для представления иерархии классов "Автомобиль" из рассмотренного ранее примера (см. рис. 2.7)

Примечание

В качестве упражнения для закрепления рассмотренного материала можно попытаться построить диаграммы классов или хотя бы их фрагменты для библиотек стандартных классов MFC (Microsoft) и VCL (Borland/Inprise) с использованием графической нотации языка UML. Можно предположить, что в недалеком будущем справочные руководства по соответствующим средам програм
Примеры стереотипов для отношения зависимости представлены ниже:

"access" — служит для обозначения доступности открытых атрибутов и операций класса-источника для классов-клиентов;

"bind" — класс-клиент может использовать некоторый шаблон для своей последующей параметризации;

"derive" — атрибуты класса-клиента могут быть вычислены по атрибутам класса-источника;

"import" — открытые атрибуты и операции класса-источника становятся частью класса-клиента, как если бы они были объявлены непосредственно в нем;

"refine" — указывает, что класс-клиент служит уточнением класса-источника в силу причин исторического характера, когда появляется дополнительная информация в ходе работы над проектом.

Примечание

Отношение зависимости является наиболее общей формой отношения в языке UML. Все другие типы рассматриваемых отношений можно считать частным случаем данного отношения. Однако важность выделения специфических семантических свойств и дополнительных характеристик для других типов отношений обусловливают их самостоятельное рассмотрение при построении диаграмм.


мирования будут содержать именно такие диаграммы классов, а возможно, и некоторые другие.

Отношение зависимости

Отношение зависимости в общем случае указывает некоторое семантическое отношение между двумя элементами модели или двумя множествами таких элементов, которое не является отношением ассоциации, обобщения или реализации. Оно касается только самих элементов модели и не требует множества отдельных примеров для пояснения своего смысла. Отношение зависимости используется в такой ситуации, когда некоторое изменение одного элемента модели может потребовать изменения другого зависимого от него элемента модели.

Отношение зависимости графически изображается пунктирной линией между соответствующими элементами со стрелкой на одном из ее концов ("—>" или "<—"). На диаграмме классов данное отношение связывает отдельные классы между собой, при этом стрелка направлена от класса-клиента зависимости к независимому классу или классу-источнику (рис. 5.3). На данном рисунке изображены два класса: Класс_А и Кяасс_Б, при этом Класс_Б является источником некоторой зависимости, а Класс_А — клиентом этой зависимости.

Рис. 5.3. Графическое изображение отношения зависимости на диаграмме классов

В качестве класса-клиента и класса-источника зависимости могут выступать целые множества элементов модели. В этом случае одна линия со стрелкой, выходящая от источника зависимости, расщепляется в некоторой точке на несколько отдельных линий, каждая из которых имеет отдельную стрелку для класса-клиента. Например, если функционирование Класса_С зависит от особенностей реализации Класса_А и Класса_/>, то данная зависимость может быть изображена следующим образом (рис. 5.4).

Рис. 5.4. Графическое представление зависимости между классом-клиентом (Класс_С) и классами-источниками (Класс_Л и Класс_Б)

Стрелка может помечаться необязательным, но стандартным ключевым словом в кавычках и необязательным индивидуальным именем. Для отношения зависимости предопределены ключевые слова, которые обозначают некоторые специальные виды зависимостей. Эти ключевые слова (стереотипы) записываются в кавычках рядом со стрелкой, которая соответствует данной зависимости.

Отношения между классами

Кроме внутреннего устройства или структуры классов на соответствующей диаграмме указываются различные отношения между классами. При этом совокупность типов таких отношений фиксирована в языке UML и предопределена семантикой этих типов отношений. Базовыми отношениями или связями в языке UML являются:

Отношение зависимости (dependency relationship)

Отношение ассоциации (association relationship)

Отношение обобщения (generalization relationship)

Отношение реализации (realization relationship)

Каждое из этих отношений имеет собственное графическое представление на диаграмме, которое отражает взаимосвязи между объектами соответствующих классов.

Пакет Автоматы

Пакет Автоматы специфицирует поведение при построении моделей с использованием систем переходов для конечного множества состояний. В нем определено множесто понятий, которые необходимы для представления поведения модели в виде дискретного пространства с конечным числом состояний и переходов.

Формализм автомата, который используется в языке UML, отличается от формализма^теории автоматов своей объектной ориентацией. Автоматы являются основным средством моделирования поведения различных элементов языка UML. Например, автоматы могут использоваться для моделирования поведения индивидуальных сущностей, таких как экземпляры классов, а также для спецификации взаимодействий между сущностями, таких как кооперации. Формализм автоматов дополнительно обеспечивает семантический базис для графов деятельности, которые являются частным случаем автомата.

В пакет Автоматы входят элементы: состояние (State), переход (Transition), событие (Event), автомат (StateMachine), простое состояние (SimpleState), составное состояние CompositeState, псевдосостояние (PseudoState), конечное состояние (FinalState) и некоторые другие.

Как уже отмечалось выше (см. главу 2), одним из ключевых понятий при моделировании динамических свойств систем является состояние. При этом под состоянием в языке UML понимается абстрактный метакласс, используемый для моделирования ситуации или процесса, в ходе которых имеет место (обычно неявное) выполнение некоторого инвариантного условия. Примером такого инвариантного условия может быть состояние ожидания объектом выполнения некоторого внешнего события, например запроса или передачи управления. С другой стороны, состояние может использоваться для моделирования динамических условий, таких как процесс выполнения некоторой деятельности. В этом случае момент начала выполнения деятельности является переходом объекта в соответствующее состояние.

Более подробно понятия этого пакета будут рассмотрены при изучении диаграмм состояний (см. главу 6).

Пакет Элементы ядра

Пакет Элементы ядра является наиболее фундаментальным из всех подпакетов, которые входят в пакет Основные элементы языка UML. Этот пакет определяет основные абстрактные и конкретные компоненты, необходимые для разработки объектных моделей. При этом абстрактные компоненты метамодели не имеют экземпляров или примеров и используются исключительно для уточнения других компонентов модели. Конкретные компоненты метамодели имеют экземпляры и отражают особенности представления лиц, которые разрабатывают объектные модели.

Примечание

Следует отметить присущую развитым языкам представления знаний в целом и языку UML в частности неоднозначность выразительных возможностей. Речь идет о том, что одна и та же моделируемая сущность или система может быть представлена средствами языка UML по-разному. При этом разные разработчики могут построить объектные модели одной и той же системы, существенно отличающиеся не только формой своего представления, но и составом используемых в модели компонентов.

Пакет Элементы ядра специфицирует базовые конструкции, требуемые для описания исходной метамодели, и определяет архитектурный "скелет" для присоединения дополнительных конструкций языка, таких как метаклассы, метаассоциации и метаатрибуты. Хотя пакет Элементы ядра содержит семантику, достаточную для определения всей оставшейся части языка UML, он не является мета-метамоделью UML.

В этот пакет входят основные метаклассы языка UML: класс (Class), атрибут (Attribute), ассоциациях (Association), ассоциация-класс (AssociationClass), конец ассоциации (AssociationEnd), свойство поведения (BehavioralFeature), классификатор (Classifier), ограничение (Constraint), тип данных (DataType), зависимость (Dependency), элемент (Element), право на элемент (ElementOwnership), свойство (Feature), обобщение (Generalization), элемент отношения обобщения (GeneralizableElement), интерфейс (Interface), метод (Method), элемент модели (ModelElement), пространство имен (Namespace), операция (Operation), параметр (Parameter), структурное свойство (StructuralFeature), правила правильного построения выражений (Well-formedness rules).

Пакет Элементы поведения

Этот пакет является самостоятельной компонентой языка UML и, как следует из его названия, специфицирует динамику поведения в нотации UML. Пакет Элементы поведения состоит из четырех подпакетов: Общее поведение, Кооперации, Варианты использования и Автоматы (рис. 3.7). Ниже дается краткая характеристика каждого из этих подпакетов.

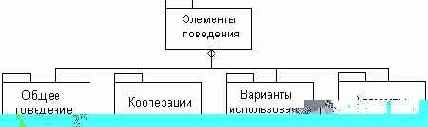

Рис. 3.7. Подпакеты пакета Элементы поведения языка UML

Пакет Кооперации

Пакет Кооперации специфицирует контекст поведения при использовании элементов модели для выполнения отдельной задачи. В нем задается семантика понятий, которые необходимы для ответа на вопрос: "Как различные элементы модели взаимодействуют между собой с точки зрения структуры?" Этот пакет использует конструкции, определенные в пакетах Основные элементы языка UML и Общее поведение.

В частности, в пакет Кооперации входят элементы: кооперация (Collaboration), взаимодействие (Interaction), сообщение (Message), роль ассоциации (AssociationRole), роль классификатора (ClassifierRole), роль конца ассоциации (AssociationEndRole). Как можно догадаться из названия пакета, его элементы непосредственно используются при построении диаграмм кооперации. Понятие кооперации имеет важное значение для представления взаимодействия элементов модели с точки зрения классификаторов и ассоциаций. Особенности их применения будут более детально рассмотрены при изучении диаграммы кооперации (см. главу 9).

Пакет Механизмы расширения

Пакет Механизмы расширения также является подпакетом пакета Основные элементы и специфицирует порядок включения в модель элементов с уточненной семантикой, а также модификацию отдельных компонентов языка UML для более точного отражения специфики моделируемых систем. Механизм расширения определяет семантику для стереотипов, ограничений и помеченных значений. Хотя язык UML обладает богатым множеством понятий и нотаций для моделирования типичных программных систем, реально разработчик может столкнуться с необходимостью включить в модель дополнительные свойства или нотации, которые не определены явно в языке U ML. При этом разработчики часто сталкиваются с необходимостью включения в модель графической информации, такой, например, как дополнительные значки и украшения.

Для этой цели в языке UML предусмотрены три механизма расширения, которые могут использоваться совместно или раздельно для определения новых элементов модели с отличающимися семантикой, нотацией и свойствами от специфицированных в метамодели языка UML элементов. Такими механизмами являются: ограничение (Constraint), стереотип (Stereotype) и помеченное значение (TaggedValue).

Таким образом, механизмы расширения языка UML предназначены для выполнения следующих задач:

Уточнения существующих модельных элементов при разработке моделей на языке UML.

В спецификации самого языка UML для определения стандартных компонентов, которые либо не являются достаточно интересными, либо сложны для непосредственного определения в качестве элементов мета-модели UML.

Определения таких расширений языка UML, которые зависят от специфики моделируемого процесса или от языка реализации программного кода.

Присоединения произвольной семантической или несемантической информации к элементам модели.

Хотя вопросы расширения метамодели UML выходят за пределы настоящей книги, следует знать о потенциальной возможности явного добавления в язык UML новых метаклассов и других метаконструкций. При этом, однако, необходимо соблюдать правило порождения новых метаклассов от уже имеющихся в языке UML. Эта возможность единственно зависит от свойств отдельных инструментальных средств, поддерживающих язык UML, или от особенностей мета-метамодельного представления самого процесса ООАП.

Наиболее важные из встроенных механизмов расширения основываются на понятии стереотип. Стереотипы обеспечивают некоторый способ классификации модельных элементов на уровне объектной модели и возможность добавления в язык UML "виртуальных" метаклассов с новыми атрибутами и семантикой. Другие встроенные механизмы расширения основываются на понятии списка свойств, содержащего помеченные значения и ограничения. Эти механизмы обеспечивают пользователю возможность включения дополнительных свойств и семантики непосредственно в отдельные элементы модели.

Пакет Общее поведение

Пакет Общее поведение является наиболее фундаментальным из всех подпакетов и определяет базовые понятия ядра, необходимые для всех элементов поведения. В этом пакете специфицирована семантика для динамических элементов, которые включены в другие подпакеты элементов поведения. В пакет Общее поведение входит достаточно большое число элементов, таких как объект (Object), действие (Action), последовательность действий (ActionSequence), аргумент (Argument), экземпляр (Instance), исключение (Exception), связь (Link), сигнал (Signal), значение данных (DataValue), связь атрибутов (AttributeLink), действие вызова (CallAction), действие создания (CreateAction), действие уничтожения (DestroyAction).

Наиболее важным понятием пакета Общее поведение является объект. Под объектом в языке UML понимается отдельный экземпляр или пример класса, структура и поведение которого полностью определяется порождающим этот объект классом. Предполагается, что все без исключения объекты, порожденные одним и тем же классом, имеют совершенно одинаковую структуру и поведение, хотя каждый из этих объектов может иметь свое собственное множество связей атрибутов. При этом каждая связь атрибута относится к некоторому экземпляру, обычно к значению данных. Это множество может быть модифицировано согласно спецификации отдельного атрибута в описании класса.

Рассматривая данный пакет, нельзя не сказать о том, что в языке UML под поведением понимается не только процесс изменения атрибутов объектов в результате выполнения операций над их значениями, но и такие процедуры, как создание и уничтожение самих объектов. При этом динамика взаимодействия объектов, которая определяет их поведение, описывается с помощью специальных понятий, таких как сигналы и действия.

Пакет Общие механизмы

В этом пакете определены общие механизмы, которые применимы ко всем моделям UML. Пакет состоит из единственного подпакета управления моделями (рис. 3.8). Этот подпакет служит для спецификации способов организации элементов в модели, пакеты и подсистемы. Кратко рассмотрим основные особенности данного подпакета.

Рис. 3.8. Состав пакета Общие механизмы

Пакет Основные элементы

Ниже дается краткая характеристика элементов каждого из перечисленных подпакетов, входящих в состав пакета Основные элементы. Более полное рассмотрение отдельных компонентов метамодели будет представлено в главах, посвященных изучению отдельных видов канонических диаграмм. Последние аккумулируют в себе не только различные представления моделируемой системы, но и более детально раскрывают семантические особенности применения базовых конструкций языка UML в процессе построения конкретных моделей.

Пакет Типы данных

Пакет Типы данных является четвертым подпакетом пакета Основные элементы и, как следует из его названия, специфицирует различные типы данных, которые могут использоваться в языке UML. Этот пакет имеет более простую по сравнению с другими пакетами внутреннюю структуру и описание, поскольку предполагается, что семантика соответствующих понятий хорошо известна.

В метамодели UML типы данных используются для объявления типов атрибутов классов. Они записываются в форме строк текста на диаграммах и не имеют отдельного значка "тип данных". Благодаря этому происходит уменьшение размеров диаграмм без потери информации. Однако каждая из одинаковых записей для некоторого типа данных должна соответствовать одному и тому же типу данных в модели. При этом типы данных, используемые в описании языка UML, могут отличаться от типов данных, которые определяет разработчик для своей модели на языке UML. Типы данных в последнем случае будут являться частным случаем или экземплярами метакласса типы данных, который определен в метамодели.

При задании типа данных наиболее часто применяется неформальная конструкция, которая получила называние перечисления. Речь идет о множестве допустимых значений атрибута, которое наделяется некоторым отношением порядка. При этом упорядоченность значений либо указывается явно заданием первого и последнего элементов списка, либо следует неявно в случае простого типа данных, как, например, для множества натуральных чисел. В пакете Типы данных определены способы спецификации перечислений для корректного задания допустимых значений атрибутов.

Для определения различных типов данных в языке UML используются как простые конструкции: целое число (Integer), строка (String), имя (Name), Булев (Boolean), время (Time), кратность (Multiplicity), тип видимости (VisibilityKind), диапазон кратности (MultiplicityRange), так и более сложные: выражение (Expression), булевское выражение (BooleanExpression), тип агрегирования (AggregationKind), тип изменения (ChangeableKind), геометрия (Geometry), отображение (Mapping), выражение-процедура (ProcedureExpression), тип псевдосостояния (PseudostateKind), выражение времени (TimeExpression), непрерываемый (Uninterpreted).

Пакет Управление моделями

Пакет Управление моделями (Model Management) специфицирует базовые элементы языка UML, которые необходимы для формирования всех модельных представлений. Именно в нем определяется семантика модели (Model), пакета (Package) и подсистемы (Subsystem). Эти элементы служат своеобразными контейнерами для группировки других элементов модели.

Пакет является метаклассом в языке UML и предназначен, как отмечалось выше, для организации других элементов модели, таких как другие пакеты, классификаторы и ассоциации. Пакет может также содержать ограничения и зависимости между элементами модели в самом пакете. Предполагается, что каждый элемент пакета имеет видимость только внутри данного пакета. Это означает, что за пределами пакета никакой его элемент не может быть использован, если нет дополнительных указаний на импорт или доступ к отдельным элементам пакета. Со своей стороны, пакеты со всем своим содержимым определены в некотором пространстве имен, которое определяет единственность использования имен всех элементов модели. Другими словами, имя каждого элемента модели должно быть единственным или уникальным в некотором пространстве имен, которое, являясь само элементом модели, может быть вложено в более общее пространство имен.

Модель является подклассом пакета и представляет собой абстракцию физической системы, которая предназначена для вполне определенной цели. Именно эта цель предопределяет те компоненты, которые должны быть включены в модель и те, рассмотрение которых не является обязательным. Другими словами, модель отражает релевантные аспекты физической системы, оказывающие непосредственное влияние на достижение поставленной цели. В прикладных задачах цель обычно задается в форме исходных требований к системе, которые, в свою очередь, в языке UML записываются в виде вариантов использования системы.

В языке UML для одной и той же физической системы могут быть определены различные модели, каждая из которых специфицирует систему с различных точек зрения. Примерами таких моделей являются: логическая модель, модель проектирования, модель вариантов использования и др.
При этом каждая такая модель имеет свою собственную точку зрения на физическую систему и свой собственный уровень абстракции. Модели, как и пакеты, могут быть вложенными друг в друга. Со своей стороны, пакет может включать в себя несколько различных моделей одной и той же системы, и в этом состоит один из важнейших механизмов разработки моделей на языке UML.

Подсистема есть просто группировка элементов модели, которые специфицируют некоторое простейшее поведение физической системы. В метамоде-ли UML подсистема является подклассом как пакета, так и классификатора. Элементы подсистемы делятся на две части — спецификацию поведения и его реализацию.

Для графического представления подсистемы применяется специальное —обозначение — прямоугольник, как в случае пакета, но дополнительно разделенный на три секции (рис. 3.9). При этом в верхнем маленьком прямоугольнике изображается символ, по своей форме напоминающий "вилку" и указывающий на подсистему. Имя подсистемы вместе с необязательным ключевым словом или стереотипом записывается внутри большого прямоугольника. Однако при наличии строк текста внутри большого прямоугольника имя подсистемы может быть записано рядом с обозначением "вилки".

Рис. 3.9. Графическое изображение подсистемы в языке UML

Операции подсистемы записываются в левой верхней секции, ниже указываются элементы спецификации, а справа от вертикальной линии — элементы реализации. При этом два последних раздела помечаются соответствующими метками: "Элементы спецификации" и "Элементы реализации". Секция операций никак не помечается. Если в подсистеме отсутствуют те или иные секции, то они совсем не отображаются на схеме.

Пакет Варианты использования

Пакет Варианты использования специфицирует поведение при включении в модель специальных конструкций, которые в языке UML называются актерами и вариантами использования. Эти понятия служат для определения функциональности моделируемой сущности, такой как система. Особенность элементов этого пакета состоит в том, что они используются для первоначального определения поведения сущности без спецификации ее внутренней структуры.

Примечание

Объединение в языке UML средств концептуализации исходных требований к проектируемой системе и структуризации ее внутренних компонентов с достаточно богатой семантикой применяемых для этого элементов имеет важное значение для построения адекватных моделей сложных систем. Действительно, ограниченность традиционных моделей состоит в том, что они не позволяют одновременно описывать статические или структурные свойства системы и динамику ее проведения. Попытки совместного решения данных проблем сталкиваются с отсутствием единой символики для обозначения близких по смыслу системных понятий. Язык UML удачно выделяет базовые понятия, которые необходимы при построении таких моделей. Более того, если этих понятий окажется недостаточно для разработки какого-то конкретного проекта, то сам разработчик может расширить базовые понятия и даже включить в модель собственные конструкции, согласованные с метамоделью языка UML

В пакет Варианты использования кроме уже упомянутых элементов актер (Actor) и вариант использования (UseCase) входят: расширение (Extension), точка расширения (ExtensionPoint), включение (Include) и экземпляр варианта использования (UseCaselnstance). Более подробно некоторые из этих понятий будут рассмотрены при описании диаграмм вариантов использования (см. главу 4).

Пакет Вспомогательные элементы

Пакет Вспомогательные элементы является подпакетом пакета Основные элементы и специфицирует дополнительные конструкции языка UML, которые расширяют пакет Элементы ядра. Вспомогательные элементы обеспечивают понятийный базис для зависимостей, шаблонов, физических структур и элементов представлений. В этот пакет входят следующие метаклассы: связывание (Binding), комментарий (Comment), компонент (Component), узел (Node), презентация (Presentation), уточнение (Refinement), цепочка зависимостей (Trace), потребление (Usage), элемент представления (ViewElement), зависимость (Dependency), элемент модели (ModelElement), правила правильного построения выражений (Well-formedness rules). При этом три последних метакласса взяты из пакета Элементы ядра и используются для спецификации остальных.

Примечание

Хотя этот пакет имел самостоятельное значение в начальных версиях языка UML, однако в проектах последней версии его элементы объединились с пакетом Элементы ядра. Причиной этого послужило требование строгого вхождения каждого элемента в один пакет.

Пакеты в языке UML

Пакет — основной способ организации элементов модели в языке UML. Каждый пакет владеет всеми своими элементами, т. е. теми элементами, которые включены в него. Про соответствующие элементы пакета говорят, что они принадлежат пакету или входят в него. При этом каждый элемент может принадлежать только одному пакету. В свою очередь, одни пакеты могут быть вложены в другие пакеты. В этом случае первые называются подпаке-тами, поскольку все элементы подпакета будут принадлежать более общему пакету. Тем самым для элементов модели задается отношение вложенности пакетов, которое представляет собой иерархию.

Примечание

При рассмотрении отношения "пакет-подпакет" наиболее естественно ассоциировать его с более общим отношением "множество-подмножество", которое было рассмотрено в главе 2. Действительно, поскольку пакет можно рассматривать в качестве частного случая множества, такая интерпретация помогает нам использовать и графические средства для представления соответствующих отношений между пакетами.

Из главы 2 нам также известно, что для графического представления иерархий могут использоваться графы специального вида, которые называются деревьями (см. рис. 2.5Г2.6). Однако в языке UML эти графические обозначения настолько модифицированы, что соответствующие ассоциации с общетеоретическими понятиями могут представлять определенную трудность для начинающих разработчиков. Тем не менее, на протяжении всей книги подчеркивается важность умения ассоциировать специальные конструкции языка UML с соответствующими понятиями теории множеств и системного моделирования, что, в некотором смысле, формирует стиль мышления системного аналитика. В противном случае не исключены досадные ошибки не только на начальном этапе концептуализации предметной области, но и в процессе построений различных представлений систем.

В языке UML для визуализации пакетов разработана специальная символика или графическая нотация, которой мы и будем пользоваться в дальнейшем. Именно с описания этой системы обозначений мы приступим к изучению основных элементов данного языка.

Для графического изображения пакетов на диаграммах применяется специальный графический символ — большой прямоугольник с небольшим прямоугольником, присоединенным к левой части верхней стороны первого (рис. 3.2 а, б). Можно сказать, что визуально символ пакета напоминает пиктограмму папки в популярном графическом интерфейсе. Внутри большого прямоугольника может записываться информация, относящаяся к данному пакету. Если такой информации нет, то внутри большого прямоугольника записывается имя пакета, которое должно быть уникальным в пределах рассматриваемой модели (рис. 3.2, а). Если же такая информация имеется, то имя пакета записывается в верхнем маленьком прямоугольнике (рис. 3.2, б).

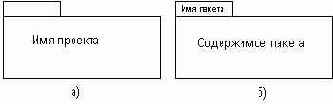

Рис. 3.2. Графическое изображение пакета в языке UML

Примечание

Говоря об имени пакета, следует остановиться на общем соглашении об именах в языке UML. В данном случае именем пакета может быть строка (или несколько строк) текста, содержащее любое число букв, цифр и некоторых специальных знаков. С целью удобства спецификации пакетов принято в качестве их имен использовать одно или несколько существительных, например, контроллер, графический интерфейс, форма ввода данных.

Перед именем пакета может помещаться строка текста, содержащая некоторое ключевое слово. Подобными ключевыми словами являются заранее определенные в языке UML слова, которые получили название стереотипов. Такими стереотипами для пакетов являются слова facade, framework, stub и topLevel. В качестве содержимого пакета могут выступать имена его отдельных элементов и их свойства, такие как видимость элементов за пределами пакета. Более подробно стереотипы и видимость элементов будут рассмотрены в последующих главах книги.

Конечно, сами по себе пакеты могут найти ограниченное применение, поскольку содержат лишь информацию о входящих в их состав элементах модели. Не менее важно представить графически отношения, которые могут иметь место между отдельными пакетами. Как и в теории графов, для визуализации отношений в языке UML применяются отрезки линий, внешний вид которых имеет смысловое содержание.



Одним из типов отношений между пакетами является отношение вложенности или включения пакетов друг в друга. С одной стороны, в языке UML это отношение может быть изображено без использования линий простым размещением одного пакета-прямоугольника внутри другого пакета-прямоугольника (рис. 3.3). Так, в данном случае пакет с именем ПакетЛ содержит в себе два подпакета: Пакет_2 и Пакет_3.





Рис. 3.3. Графическое изображение вложенности пакетов друг в друга





Рис. 3.4. Графическое изображение вложенности пакетов друг в друга с помощью явной визуализации отношения включения

С другой стороны, это же отношение может быть изображено с помощью отрезков линий аналогично графическому представлению дерева. В этом случае наиболее общий пакет (метапакет или контейнер) изображается в верхней части рисунка, а его подпакеты — уровнем ниже. Метапакет соединяется с подпакетами сплошной линией, на конце которой, примыкающей к метапакету, изображается специальный символ © (знак плюс в кружочке). Этот символ означает, что подпакеты являются "собственностью" или частью контейнера, и, кроме этих подпакетов, контейнер не содержит никаких других подпакетов. Рассмотренный выше пример (рис. 3.3) может быть представлен с помощью явной визуализации отношения включения (рис. 3.4).

На графических диаграммах между пакетами могут указываться и другие типы отношений, часть из которых будут рассмотрены с последующих главах книги.

Рекомендации по построению диаграмм классов

Процесс разработки диаграммы классов занимает центральное место в ООАП сложных систем. От умения правильно выбрать классы и установить между ними взаимосвязи часто зависит не только успех процесса проектирования, но и производительность выполнения программы. Как показывает практика ООП, каждый программист в своей работе стремится в той или иной степени использовать уже накопленный личный опыт при разработке новых проектов. Это обусловлено желанием свести новую задачу к уже решенным, чтобы иметь возможность использовать не только проверенные фрагменты программного кода, но и отдельные компоненты в целом (библиотеки компонентов).

Такой стереотипный подход позволяет существенно сократить сроки реализации проекта, однако приемлем лишь в том случае, когда новый проект концептуально и технологически не слишком отличается от предыдущих. В противном случае платой за сокращение сроков проекта может стать его реализация на устаревшей технологической базе. Что касается собственно объектной структуризации предметной области, то здесь уместно придерживаться тех рекомендаций, которые накоплены в ООП. Они широко освещены в литературе [1, 2, 4, 10, 13, 18, 20] и поэтому здесь не рассматриваются.

При определении классов, атрибутов и операций и задании их имен и типов перед отечественными разработчиками всегда встает невольный вопрос: какой из языков использовать в качестве естественного, русский или английский? С одной стороны, использование родного языка для описания модели является наиболее естественным способом ее представления и в наибольшей степени отражает коммуникативную функцию модели системы. С другой стороны, разработка модели является лишь одним из этапов разработки соответствующей системы, а применение инструментальных средств для ее реализации в абсолютном большинстве случаев требует использования англоязычных терминов. Именно поэтому возникает характерная неоднозначность, с которой, по-видимому, совершенно незнакома англоязычная аудитория.

Отвечая на поставленный выше вопрос, следует отметить, что наиболее целесообразно придерживаться следующих рекомендаций.

Шаблоны или параметризованные классы

Шаблон (template) или параметризованный класс (parametrized class) предназначен для обозначения такого класса, который имеет один (или более) нефиксированный формальный параметр. Он определяет целое семейство или множество классов, каждый из которых может быть получен связыванием этих параметров с действительными значениями. Обычно параметрами шаблонов служат типы атрибутов классов, такие как целые числа, перечисление, массив строк и др. В более сложном случае формальные параметры могут представлять и операции класса.

Графически шаблон изображается прямоугольником, к верхнему правому углу которого присоединен маленький прямоугольник из пунктирных линий (рис. 5.19), большой прямоугольник может быть разделен на секции, аналогично обозначению для класса. В верхнем прямоугольнике указывается список формальных параметров для тех классов, которые могут быть получены на основе данного шаблона. В верхней секции шаблона записывается его имя по правилам записи имен для классов.

Рис. 5.19. Графическое изображение шаблона на диаграмме классов

Шаблон не может быть непосредственно использован в качестве класса, поскольку содержит неопределенные параметры. Чаще всего в качестве шаблона выступает некоторый суперкласс, параметры которого уточняются в его классах-потомках. Очевидно, в этом случае между ними существует отношение зависимости с ключевым словом "bind", когда класс-клиент может использовать некоторый шаблон для своей последующей параметризации. В более частном случае между шаблоном и формируемым от него классом имеет место отношение обобщения с наследованием свойств шаблона (рис. 5.20). В данном примере отмечен тот факт, что класс "Адрес" может быть получен из шаблона Связный_список на основе актуализации формальных параметров "S, k, l" фактическими атрибутами "улица, дом, квартира".

Этот же шаблон может использоваться для задания (инстанцирования) другого класса, скажем, класса "Точки_на_плоскости". В этом случае класс "Точки_на_плоскости" актуализирует те же формальные параметры, но с другими значениями, например, "ЬтсГ<координаты_точки, х, у>. Концепция шаблонов является достаточно мощным средством в ООП, и поэтому ее использование в языке UML позволяет не только сократить размеры диаграмм, но и наиболее корректно управлять наследованием свойств и поведения отдельных элементов модели.

Рис. 5.20. Пример использования шаблона на диаграмме классов

Специфика описания метамодели языка UML

Метамодель языка UML описывается на некотором полуформальном языке с использованием трех видов представлений:

Абстрактного синтаксиса

Правил правильного построения выражений

Семантики

Абстрактный синтаксис представляет собой модель для описания некоторой части языка UML, предназначенной для построения диаграмм классов на основе описаний систем на естественном языке. Возможности абстрактного синтаксиса в языке UML довольно ограничены и имеют отношение только к интерпретации обозначений отдельных компонентов диаграмм, связей между компонентами и допустимых дополнительных обозначений. К элементам абстрактного синтаксиса относятся некоторые ключевые слова и значения отдельных атрибутов базовых понятий уровня метамодели, которые имеют фиксированное обозначение в виде текста на естественном языке.

Правила правильного построения выражений используются для задания дополнительных ограничений или свойств, которыми должны обладать те или иные компоненты модели. Поскольку исходным понятием ООП является понятие класса, его общими свойствами должны обладать все экземпляры, которые в этом смысле должны быть инвариантны друг другу. Для задания этих инвариантных свойств классов и отношений необходимо использовать специальные выражения некоторого формального языка, в рамках UML получившего название языка объектных ограничений (Object Constraint Language, ОСЬ). Хотя язык ОСЬ и использует естественный язык для формулировки правил правильного построения выражений, особенности его применения являются темой самостоятельного обсуждения. Основные особенности языка ОСЬ рассмотрены в приложении.

Семантика языка UML описывается в основном на естественном языке, но может включать в себя некоторые дополнительные обозначения, вытекающие из связей определяемых понятий с другими понятиями. Семантика понятий раскрывает их смысл или содержание. Сложность описания семантики языка UML заключается именно в метамодельном уровне представлений его основных конструкций. С одной стороны, понятия языка UML имеют абстрактный характер (ассоциация, композиция, агрегация, сотрудничество, состояние).
С другой стороны, каждое из этих понятий допускает свою конкретизацию на уровне модели (сотрудник, отдел, должность, стаж).

Сложность описания семантики языка UML вытекает из этой двойственности понятий. Здесь мы должны придерживаться традиционных правил изложения, поскольку понимание семантики носит индуктивный характер и требует для своей интерпретации примеров уровня модели и объекта. Иллюстрация абстрактных понятий на примере конкретных свойств и отношений, а также их значений позволяет акцентировать внимание на общих инвариантах этих понятий, что совершенно необходимо для понимания их семантики.

Примечание

Таким образом, метамодель языка UML может рассматриваться как комбинация графической нотации (специальных обозначений), некоторого формального языка и естественного языка. При этом следует иметь в виду, что существует некоторый теоретический предел, который ограничивает описание метамодели средствами самой метамодели. Именно в подобных случаях испрльзуется естественный язык, обладающий наибольшими выразительными возможностями.

Хотя сам термин "естественный язык" далеко не однозначен и порождает целый ряд дополнительных вопросов, здесь мы ограничимся его трактовкой в форме обычного текста на русском невозможно, английском языках. Как бы ни хотелось некоторым из отечественных разработчиков, полностью избежать использования английского при описании языка UML не удастся. Тем не менее если исключить написание стандартных элементов и некоторых ключевых слов, то во всех остальных случаях под естественным языком можно понимать русский без специальных оговорок.

Для придания формального характера моделям UML использование естественного языка должно строго соответствовать определенным правилам. Например, описание семантики языка UML может включать в себя фразы типа "Сущность А обладает способностью" или "Сущность Б есть сущность В". В каждом из этих случаев мы будем понимать смысл фраз, руководствуясь традиционным пониманием предложений русского языка.


Однако этого может оказаться недостаточно для более формального представления знаний о рассматриваемых сущностях. Тогда необходимо дополнительно специфицировать семантику этих простых фраз, для чего рекомендуется использовать следующие правила:

Явно указывать в тексте экземпляр некоторого метакласса. Речь идет о том, что в естественной речи мы часто опускаем слово "пример" или "экземпляр", говоря просто "класс". Так, фразу "Атрибут возраст класса сотрудник имеет значение 30 лет" следует записать более точно, а именно: "Атрибут возраст экземпляра класса сотрудник имеет значение 30 лет".

В каждый момент времени используется только то значение слова, которое приписано имени соответствующей конструкции языка UML. Все дополнительные особенности семантики должны быть указаны явным образом без каких бы то ни было неявных предположений.

Термины языка UML могут включать только один из допустимых префиксов, таких как под-, супер- или мета-. При этом сам термин с префиксом записывается одним словом.

В дополнение к этому будут использоваться следующие правила выделения текста:

Если используются ссылки на конструкции языка UML, а не на их представления в метамодели, следует применять обычный текст без какого бы то ни было выделения.

Имена метаклассов являются элементом нотации языка UML и представляют собой существительное и, возможно, присоединенное к нему прилагательное. В этом случае имя метакласса на английском записывается одним словом с выделением каждой составной части имени заглавной буквой (например, ModelElement, StructuralFeature).

Имена метаассоциаций и ассоциаций классов записываются аналогичным образом (например, ElementReference).

Имена других элементов языка UML также записываются одним словом, но должны начинаться с маленькой буквы (например, ownedElement, allContents).

Имена метаатрибутов, которые принимают булевы значения, всегда начинаются с префикса "is" (например, isAbstract).

Перечислимые типы должны всегда заканчиваться словом "Kind" (например, AggregationKind).



При ссылках в тексте на метаклассы, метаассоциаций, метаатрибуты и т. д. должны всегда использоваться в точности те их имена, которые указаны в модели.

Имена стандартных обозначений (стереотипов) заключаются в кавычки и начинаются со строчной буквы (например, "type").

Рассмотренные выше правила выделения текста имеют непосредственное отношение к англоязычным терминам языка ,UML. Поскольку вопросы локализации языка UML до настоящего времени не нашли своего отражения в работе OMG, отечественным специалистам придется самостоятельно дополнять эти правила на случай использования в качестве естественного русского языка. В книге мы будем придерживаться двух дополнительных рекомендаций:

При описании семантики языка UML все имена его стандартных элементов (метаклассов, метаассоциаций, метаатрибутов) допускается записывать на русском с дополнительным указанием оригинального имени на английском. При этом, хотя имена стандартных элементов могут состоять из нескольких слов, согласно сложившейся отечественной традиции, будем их записывать раздельно (например, класс ассоциации, элемент модели, пространство имен).

При разработке конкретных моделей систем в форме диаграмм языка UML целесообразно применять оригинальные англоязычные термины, придерживаясь описанных выше правил (кроме, возможно, пояснительного текста на русском). Причина этой рекомендации вполне очевидна — последующая инструментальная реализация модели может оказаться невозможной, если не следовать оригинальным правилам выделения текста в языке UML. Это правило не распространяется на отдельные примеры и фрагменты диаграмм, которые приводятся в тексте книги с чисто иллюстративными целями и лишь раскрывают особенности использования стандартных элементов языка UML.

Примечание

Приведенные дополнительные рекомендации не противоречат оригинальным правилам языка UML, а только уточняют рамки использования естественного языка при построении моделей и при описании самого языка. Поскольку описание семантики любого формального языка связано с проблемой его интерпре-~ тации, полностью обойтись без естественного языка не представляется возможным.


Если вопросы использования оригинальных терминов при построении логических и физических моделей не вызывают сомнений у большинства программистов, то процесс построения концептуальных моделей сложных систем формализован в меньшей степени. Именно по этой причине исходные требования к системе формулируются на естественном для разработчиков языке (в нашем случае, на русском). В любом случае эти аспекты использования языков при построении моделей многогранны и могут служить темой отдельной работы.

В рамках языка UML все представления о модели сложной системы фиксируются в виде специальных графических конструкций, получивших название диаграмм. В терминах языка UML определены следующие виды диаграмм:

Диаграмма вариантов использования (use case diagram)

Диаграмма классов (class diagram)

Диаграммы поведения (behavior diagrams)

Диаграмма состояний (statechart diagram)

Диаграмма деятельности (activity diagram)

Диаграммы взаимодействия (interaction diagrams)

Диаграмма последовательности (sequence diagram)

Диаграмма кооперации (collaboration diagram)

Диаграммы реализации (implementation diagrams)

Диаграмма компонентов (component diagram)

Диаграмма развертывания (deployment diagram)

Из перечисленных выше диаграмм некоторые служат для обозначения двух и более других подвидов диаграмм. При этом в качестве самостоятельных представлений в языке UML используются следующие диаграммы:

Диаграмма вариантов использования (см. главу 4).

Диаграмма классов (см. главу 5).

Диаграмма состояний (см. главу 6).

Диаграмма деятельности (см. главу 7).

Диаграмма последовательности (см. главу 8).

Диаграмма кооперации (см. главу 9). 1. Диаграмма компонентов (см. главу 10). 8. Диаграмма развертывания (см. главу 11).

Перечень этих диаграмм и их названия являются каноническими в том смысле, что представляют собой неотъемлемую часть графической нотации языка UML. Более того, процесс ООАП неразрывно связан с процессом построения этих диаграмм. При этом совокупность построенных таким образом диаграмм является самодостаточной в том смысле, что в них содержится вся информация, которая необходима для реализации проекта сложной системы.



Каждая из этих диаграмм детализирует и конкретизирует различные представления о модели сложной системы в терминах языка UML. При этом диаграмма вариантов использования представляет собой наиболее общую концептуальную модель сложной системы, которая является исходной для построения всех остальных диаграмм. Диаграмма классов является, по своей сути, логической моделью, отражающей статические аспекты структурного построения сложной системы.

Диаграммы поведения также являются разновидностями логической модели, которые отражают динамические аспекты функционирования сложной системы. И, наконец, диаграммы реализации служат для представления физических компонентов сложной системы и поэтому относятся к ее физической модели. Таким образом, интегрированная модель сложной системы в нотации UML (рис. 3.10) представляется в виде совокупности указанных выше диаграмм (см. рис. 3.9).

Рис. 3.10. Интегрированная модель сложной системы в нотации UML

Примечание

В ранней литературе по UML в качестве отдельной диаграммы рассматривалась еще диаграмма объектов. Однако в версии 1.3 она не включена в перечень канонических диаграмм, поскольку ее элементы могут присутствовать на диаграммах других типов. Поэтому описание отдельных элементов диаграммы объектов рассматривается ниже, при изучении основных канонических типов диаграмм в части II данной книги.

---

---
