Прямое и обратное проектирование

Моделирование, конечно, важная вещь, но следует помнить, что основным результатом деятельности группы разработчиков являются не диаграммы, а программное обеспечение. Все усилия по созданию моделей направлены только на то, чтобы в оговоренные сроки написать программу, которая отвечает изменяющимся потребностям пользователей и бизнеса. Поэтому очень важно, чтобы ваши модели и основанные на них реализации соответствовали друг другу, причем с минимальными затратами по поддержанию синхронизации между ними (см. главу 1).

Иногда UML применяется так, что создаваемая модель впоследствии не отображается ни в какой программный код. Если вы, например, моделируете с помощью диаграмм действий (см. главу 19) бизнес-процесс, то во многих действиях будут участвовать люди, а не компьютеры. В других случаях необходимо моделировать системы, составными частями которых на данном уровне абстракции являются только аппаратные средства (хотя на другом уровне абстракции вполне может оказаться, что они содержат встроенные процессоры с соответствующим программным обеспечением).

Но чаще всего модели все-таки преобразуются в код. Хотя UML не определяет конкретного способа отображения на какой-либо объектно-ориентированный язык, он проектировался с учетом этого требования. В наибольшей степени это относится к диаграммам классов, содержание которых без труда отображается на такие известные объектно-ориентированные языки программирования, как Java, C++, Smalltalk, Eiffel, Ada, ObjectPascal и Forte. Кроме того, в проект UML была заложена возможность отображения на коммерческие объектные языки, например Visual Basic.

Примечание: Раскрытие темы отображения UML на конкретные языки программирования для прямого и обратного проектирования выходит за рамки данной книги. На практике этот процесс сводится к использованию стереотипов и помеченных значений (см. главу 6), настроенных на определенный язык.

Прямым проектированием (Forward engineering) называется процесс преобразования модели в код путем отображения на некоторый язык реализации.

Хотя прямое проектирование диаграммы объектов (создание кода на основе модели) теоретически возможно, на практике его ценность невелика. В объектно-ориентированных системах экземпляры создаются и разрушаются приложением во время работы, поэтому вы не сможете создать точно такие объекты извне.

Исключением из этого правила являются диаграммы, содержащие экземпляры компонентов и узлов. Те и другие представляют собой разновидность соответственно диаграмм компонентов (см. главу 29) и развертывания (см. главу 30) и рассматриваются ниже. Здесь отметим только, что экземпляры компонентов и узлов существуют вне работающей системы и до некоторой степени поддаются прямому проектированию.

Обратное проектирование диаграмм объектов (создание модели на основе кода) -это совершенно другое дело. Фактически, отлаживая вашу систему, вы непосредственно или с помощью каких-либо инструментов непрерывно осуществляете этот процесс. Например, чтобы отыскать "висячую" связь, необходимо реально или мысленно нарисовать диаграмму взаимодействующих объектов, которая и позволит определить, в каком месте нарушилось состояние одного из них или его отношения с другими.

Обратное проектирование объектной диаграммы осуществляется так:

Выберите, что именно вы хотите реконструировать. Обычно базовой точкой является какая-либо операция или экземпляр конкретного класса. С помощью инструментальных средств или просто пройдясь по сценарию, зафиксируйте выполнение системы в некоторый момент времени. Идентифицируйте множество интересующих вас объектов, сотрудничаю щих в данном контексте, и изобразите их на диаграмме объектов. Если это необходимо для понимания семантики, покажите состояния объ ектов. Чтобы обеспечить понимание семантики, идентифицируйте связи, суще ствующие между объектами. Если диаграмма оказалась слишком сложной, упростите ее, убрав объекты, не существенные для прояснения данного сценария. Если диаграмма слиш ком проста, включите в нее окружение некоторых представляющих интерес объектов и подробнее покажите состояние каждого объекта.

Большинство других диаграмм UML (см. главу 7), включая диаграммы классов, компонентов и состояний, удобно для прямого и обратного проектирования, поскольку у каждой из них имеется аналог в исполняемой системе. С диаграммами прецедентов дело обстоит несколько иначе, поскольку они скорее отражают, чем определяют реализацию системы, подсистемы или класса. Прецеденты (см. главу 16) описывают то, как ведет себя элемент, а не то, как реализуется соответствующее поведение, и поэтому не могут быть непосредственно подвергнуты прямому и обратному проектированию.

Прямое проектирование подразумевает преобразование модели в исполняемый код на каком-либо языке программирования. Прямое проектирование диаграмм прецедентов приводит к получению тестов для соответствующего элемента. Каждый прецедент в диаграмме определяет поток событий (и его варианты), а эти потоки специфицируют ожидаемое поведение элементов - иначе говоря, именно то, что подлежит тестированию. Хорошо структурированный прецедент содержит также пред- и постусловия, с помощью которых можно определить начальное состояние теста и критерии успешности. Для каждого сценария в диаграмме вы можете разработать тест, а затем запускать его при появлении каждой новой версии элемента, подтверждая тем самым, что он работает корректно, и, стало быть, другие элементы могут на него полагаться.

Прямое проектирование диаграммы прецедентов состоит из следующих шагов:

Идентифицируйте основной и альтернативный потоки событий для всех прецедентов, представленных на диаграмме. В зависимости от предполагаемой глубины тестирования сгенерируйте тес товый скрипт для каждого потока, используя предусловия в качестве началь ного состояния, а постусловия - в качестве критерия успешности. При необходимости сгенерируйте тестовое окружение, в котором представ лены все актеры, взаимодействующие с прецедентом. Актеры, которые пере дают элементу информацию или на которых элемент воздействует, можно имитировать или же подставить вместо них реальные эквиваленты. С помощью инструментальных средств выполняйте эти тесты всякий раз после завершения разработки новой версии элемента, к которому применя ется диаграмма.

Прямое проектирование (создание кода на основе модели) возможно и для диаграмм последовательностей, и для диаграмм кооперации, особенно если их контекстом является операция. Например, используя достаточно развитый инструмент прямого проектирования, для операции register класса student из только что описанной диаграммы можно сгенерировать следующий код на языке Java:

public void register() CourseCollection c = getSchedule(); for (int i = 0; i &lt c.size(); i++) c.item(i).add(this); this.registered = true; }

Слова "достаточно развитый" означают следующее: из сигнатуры операции getSchedule инструмент должен понять, что она возвращает объект CourseCollection. Обходя содержимое этого объекта с помощью стандартной идиомы итерации (о которой инструмент должен знать), код может быть обобщен на любое число предлагаемых студенту курсов.

Обратное проектирование (создание модели на основе кода) также возможно для обоих видов диаграмм, особенно если контекстом кода является тело операции. Фрагменты приведенной выше диаграммы можно было бы сгенерировать с помощью соответствующего инструмента на основе прототипного исполнения операции register.

Примечание: Прямое проектирование осуществляется непосредственно, а обратное требует усилий. Простая операция обратного проектирования может привести к избытку информации; проблема состоит в том, чтобы определить детали, которые следует оставить.

Более интересной по сравнению с обратным проектированием задачей является анимация модели вместо выполнения развернутой системы. Например, для предыдущей диаграммы инструмент мог бы анимировать сообщения так, как они должны возникать в работающей системе. Более того, поместив этот инструмент под управление отладчика, можно было бы контролировать скорость выполнения, устанавливать в интересующих местах точки останова и таким образом наблюдать за значениями атрибутов индивидуальных объектов.

Для диаграмм деятельности возможно прямое проектирование (создание кода на основе модели), особенно если диаграмма моделирует операцию. Например, из показанной выше диаграммы работ инструментальная программа могла бы сгенерировать для операции пересечение следующий код на языке C++:

Point Line::intersection(I : Line) { if (slope == 1.slope) return Point(0,0); int x = (1.delta - delta) / (slope - 1.slope); int у = (slope * x) + delta; return Point(x,y); }

В этом коде отражена некоторая тонкость - объявление двух локальных переменных одновременно с присваиванием. "Менее развитый" инструмент мог бы сначала объявить переменные и лишь затем присвоить им значения.

Обратное проектирование (создание модели на основе кода) для диаграмм деятельности также возможно, особенно в случае, когда код представляет собой тело операции. В частности, из реализации класса Line может быть сгенерирована показанная выше диаграмма.

Однако интереснее не конструировать модель по коду, а подвергнуть ее анимации, демонстрируя, как "живет" установленная система. Например, инструментальная программа могла бы анимировать состояния действий на диаграмме, описанной выше, показывая, как они изменяются в работающей системе. Еще лучше было бы, если, работая с этой программой под отладчиком, вы могли бы контролировать скорость выполнения и, возможно, устанавливать точки прерывания в представляющих интерес местах, чтобы просмотреть значения атрибутов отдельных объектов.

Для диаграмм состояния возможно прямое проектирование (создание кода по модели), в особенности если контекстом диаграммы является класс. Так, из показанной выше диаграммы инструментальное средство могло бы сгенерировать следующий код на языке Java для класса MessageParser:

class MessageParser { public boolean put (char c) { switch (state) { case Waiting : if (c == '&lt') { state = GettingToken; token = new StringBuffer () ; body = new StringBuffer () ; } break; case GettingToken : if (c == '&gt') state = GettingBody; else token.append(c); break; case GettingBody : if (c ==';') state = Waiting; else body.append(c); return true; } return false; } StringBuffer getToken( ) { return token; } StringBuffer getBody( ) { return body; } private final static int Waiting = 0; final static int GettingToken = 1; final static int GettingBody = 2; int state = Waiting; StringBuffer token, body; }

Генерация такого кода требует от инструмента некоторых "ухищрений", чтобы включить необходимые закрытые поля и константы с атрибутами final static.

Обратное проектирование (создание модели по коду) теоретически возможно, но практически не очень полезно. Выбор того, что составляет значимое состояние, - прерогатива проектировщика. Инструмент для обратного проектирования не обладает способностью к абстрагированию и потому не может автоматически породить осмысленные диаграммы состояний. Более интересный вариант - анимация модели, задача которой заключается в том, чтобы показать, как будет исполняться развернутая система. Скажем, в предыдущем примере инструментальная программа могла бы анимировать состояния диаграммы по мере их достижения в работающей системе. При этом можно также подвергнуть анимации и срабатывание переходов, показав получение событий и выполнение соответствующих действий. Под управлением отладчика допустимо контролировать скорость выполнения и устанавливать точки прерывания для остановки работы в представляющих интерес состояниях, чтобы просмотреть значения атрибутов отдельного объекта.

Прямое и обратное проектирование компонентов выполняется довольно просто, так как компоненты - это физические сущности (исполняемые программы, библиотеки, таблицы, файлы и документы), а потому они близки к работающей системе. При прямом проектировании класса или кооперации вы на самом деле проектируете компонент, который представляет исходный код, двоичную библиотеку или исполняемую программу для этого класса или кооперации. Точно так же при обратном проектировании исходного кода, двоичной библиотеки или исполняемой программы вы в действительности проектируете компонент или множество компонентов, которые отображаются на классы или кооперации.

Решая заняться прямым проектированием (созданием кода по модели) класса или кооперации, вы должны определиться, во что их нужно преобразовать: в исходный код, двоичную библиотеку или исполняемую программу. Логическую модель имеет смысл превратить в исходный код, если вас интересует управление конфигурацией файлов, которые затем будут поданы на вход среды разработки. Логические модели следует непосредственно преобразовать в двоичные библиотеки или исполняемые программы, если вас интересует управление компонентами, которые фактически будут развернуты в составе работающей системы. Иногда нужно и то, и другое. Классу или кооперации можно поставить в соответствие как исходный код, так и двоичную библиотеку или исполняемую программу.

Прямое проектирование диаграммы компонентов состоит из следующих этапов:

Для каждого компонента идентифицируйте реализуемые им классы или кооперации. Выберите для каждого компонента целевое представление. Это может быть либо исходный код (или иная форма, которой может манипулировать сис тема разработки), либо двоичная библиотека, либо исполняемая программа (или иная форма, которая может быть включена в работающую систему). Используйте инструментальные средства для прямого проектирования модели.

Обратное проектирование (создание модели по коду) диаграммы компонентов - не идеальный процесс, поскольку всегда имеет место потеря информации.

Прямому проектированию (созданию кода по модели) диаграммы развертывания поддаются лишь в очень небольшой степени. Например, после специфицирования физического распределения компонентов по узлам на диаграмме развертывания можно воспользоваться инструментальными средствами, чтобы показать, как эти компоненты будут выглядеть в реальном мире. Для системных администраторов такое использование UML может оказать существенную помощь при решении весьма сложных задач.

Обратное проектирование (создание модели по коду) из реального мира в диаграммы развертывания может иметь огромную ценность, особенно для полностью распределенных систем, которые постоянно изменяются. Чтобы приспособить UML к нужной предметной области, вы, вероятно, захотите подготовить набор стереотипных узлов, понятных сетевому администратору. Преимущество использования UML состоит в том, что это стандартный язык, на котором можно выразить интересы не только администратора, но и разработчиков программного обеспечения.

Обратное проектирование диаграммы развертывания производится так:

Выберите, что именно вы хотите подвергнуть обратному проектированию. В некоторых случаях вам нужно будет пройти по всей сети, но иногда достаточно ограничиться ее фрагментом. Выберите степень детализации обратного проектирования. Зачастую работать можно на уровне всех процессоров системы, но бывает необходимо включить и сетевые периферийные устройства. Воспользуйтесь инструментальным средством, позволяющим совершить обход системы и показать ее топологию. Зафиксируйте эту топологию в своей модели развертывания. По ходу дела с помощью других инструментов выясните, какие компоненты размещены в каждом узле, и занесите их в модель развертывания. Вам предстоит сложная поисковая работа, поскольку даже простейший персональный компьютер может содержать гигабайты разных компонентов, многие из которых к вашей системе не имеют отношения. Используя инструменты моделирования, создайте диаграмму развертывания путем опроса модели. Например, можно начать с визуализации базовой клиент-серверной топологии, а затем расширять диаграмму, добавляя в описания тех или иных узлов размещенные в них компоненты. Раскройте детали содержания диаграммы развертывания в той степени, в какой это требуется, чтобы донести ваши идеи до читателя.

Процессоры и устройства

Моделирование процессоров и устройств, образующих топологию автономной, встроенной, клиент-серверной или распределенной системы, - вот самый распространенный пример использования узлов.

Поскольку все механизмы расширения UML (см. главу 6) применимы и к узлам, то для описания новых видов узлов, представляющих конкретные процессоры и устройства, часто используются стереотипы. Процессор (Processor) - это узел, способный обрабатывать данные, то есть исполнять компонент. Устройство (Device) - это узел, не способный обрабатывать данные (по крайней мере, на выбранном уровне абстракции) и в общем случае используемый для представления чего-либо связанного с реальным миром.

Моделирование процессоров и устройств осуществляется так:

Идентифицируйте вычислительные элементы представления системы с точ ки зрения развертывания и смоделируйте каждый из них как узел. Если эти элементы представляют процессоры и устройства общего вида, то припишите им соответствующие стандартные стереотипы. Если же это процессоры и устройства, входящие в словарь предметной области, то сопоставьте им подходящие стереотипы, пометив каждый пиктограммой. 3. Как и в случае моделирования классов, рассмотрите атрибуты и операции, применимые к каждому узлу.

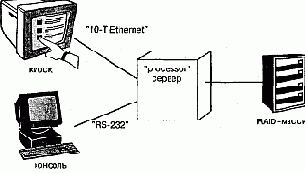

Например, на рис. 26.5 изображена предыдущая диаграмма, на которой каждому узлу приписан стереотип. Сервер - это узел со стереотипом процессора общего вида; киоск и консоль - узлы со стереотипами специализированных процессоров, а RAID-массив - узел со стереотипом специализированного устройства.

Рис. 26.5 Процессоры и устройства

Примечание: Узлы - это те строительные блоки UML, которым стереотипы приписываются чаще всего. Когда в ходе проектирования программной системы вы моделируете ее с точки зрения развертывания, очень важно предоставлять потенциальным читателям визуальные указания. Моделируя процессор, являющийся компьютером общего назначения, присвойте ему пиктограмму компьютера. Моделируя какое-либо устройство, например сотовый телефон, факс, модем или видеокамеру, представьте и его подходящей пиктограммой.

Простые кооперации

Классы не существуют сами по себе. Любой класс функционирует совместно с другими, реализуя семантику, выходящую за границы каждого отдельного элемента. Таким образом, кроме определения словаря системы нужно уделить внимание визуализации, специфицированию, конструированию и документированию различных способов совместной работы вошедших в словарь сущностей. Для моделирования такого "сотрудничества" применяются диаграммы классов.

Создавая диаграмму классов, вы просто моделируете часть сущностей и отношений, описываемых в представлении системы с точки зрения проектирования. Желательно, чтобы каждая диаграмма описывала только одну кооперацию.

Моделирование кооперации осуществляется следующим образом:

Идентифицируйте механизмы, которые вы собираетесь моделировать. Механизм - это некоторая функция или поведение части моделируемой системы, появляющееся в результате взаимодействия сообщества классов, интерфейсов и других сущностей. (Механизмы, как правило, тесно связаны с прецедентами, см. главу 16.) Для каждого механизма идентифицируйте классы, интерфейсы и другие кооперации, принимающие участие в рассматриваемой кооперации. Идентифицируйте также отношения между этими сущностями. Проверьте работоспособность системы с помощью прецедентов (см. главу 15). По ходу дела вы, возможно, обнаружите, что некоторые ее части оказались пропущены, а некоторые - семантически неправильны. Заполните идентифицированные элементы содержанием. Что касается классов, начните с правильного распределения обязанностей; позже можно будет превратить их в конкретные атрибуты и операции.

В качестве примера на рис. 8.2 показаны классы, взятые из реализации автономного робота. Основное внимание здесь уделено тем классам, которые участвуют в механизме движения робота по заданной траектории. Как видно из рисунка, существует один абстрактный класс Мотор с двумя конкретными потомками, Мо-торПоворотногоМеханизма и ГлавныйМотор, которые наследуют пять операций их родителя. Эти два класса, в свою очередь, являются частью класса Привод.
Класс АгентТраектории связан отношением ассоциации "один к одному" с классом Привод и отношением "один ко многим" - с классом ДатчикСтолкновений. Для класса АгентТраектории не показано ни атрибутов, ни операций, хотя приведены обязанности.

Рис. 8.2 Моделирование простых коопераций

В описанную систему, конечно, входит значительно больше классов, но внимание на диаграмме заостряется только на таких абстракциях, которые непосредственно участвуют в движении робота. Некоторые указанные классы могут присутствовать и на других диаграммах. Например, хотя здесь это не показано, АгентТраектории сотрудничает по крайней мере еще с двумя классами (Окружение и АгентЦели) в механизме более высокого уровня, управляющем поведением робота при наличии конфликтующих целей. ДатчикСтолкновений и Привод, а также их части сотрудничают с другим, не показанным на диаграмме классом АгентОтказа в механизме, отвечающем за постоянный контроль аппаратных сбоев. Описывая каждую из этих коопераций в отдельных диаграммах, вы сможете создать простое для восприятия представление системы с различных точек зрения.

Простые зависимости

Самым распространенным видом отношения зависимости является соединение между классами, когда один класс использует другой в качестве параметра операции.

Для моделирования такого отношения изобразите зависимость, направленную от класса с операцией к классу, используемому в качестве ее параметра.

Например, на рис. 5.8 показано несколько классов, взятых из системы, управляющей распределением студентов и преподавателей на университетских курсах. Зависимость направлена от класса РасписаниеЗанятий к классу Курс, поскольку последний используется в операциях add и remove класса РасписаниеЗанятий.

Рис. 5.8 Отношения зависимости

Если вы приводите полную сигнатуру операции, как на этом рисунке, то зависимости показывать не обязательно, поскольку имя класса уже явно присутствует в сигнатуре. Иногда продемонстрировать зависимость все же имеет смысл, особенно если сигнатуры операций скрыты или в модели показаны другие отношения, в которых участвует используемый класс.

На рис. 5.8 представлена еще одна зависимость, не предполагающая участия классов, а скорее моделирующая обычную для языка C++ идиому. Стрелка, направленная от класса Итератор, свидетельствует о том, что он использует класс РасписаниеЗанятий, который, однако, об этом ничего не "знает". Зависимость помечена стереотипом friend, который говорит, что она представляет отношение дружественности, как в языке C++. (Другие стереотипы отношений рассматриваются в главе 10.)

Рабочие процессы

Рациональный Унифицированный Процесс состоит из девяти рабочих процессов:

моделирование бизнес-процессов - описывается структура и динамика организации; разработка требований - описывается основанный на прецедентах метод постановки требований; анализ и проектирование - описываются различные виды архитектуры системы; реализация - собственно разработка программ, автономное тестирование и интеграция; тестирование - описываются тестовые сценарии, процедуры и метрики для измерения числа ошибок; развертывание - охватывает конфигурирование поставляемой системы; управление конфигурацией - управление изменениями и поддержание целостности артефактов проекта; управление проектом - описывает разные стратегии работы с итеративным процессом; анализ среды - рассматриваются вопросы инфраструктуры, необходимой для разработки системы.

Внутри каждого рабочего процесса сосредоточены связанные между собой артефакты и деятельности. Артефакт (Artifact) - это некоторый документ, отчет или исполняемая программа, которые производятся, а впоследствии преобразуются или потребляются. Термином деятельность (Activity) описываются задачи - обдумывание, выполнение, анализ проекта - которые решаются сотрудниками с целью создания или модификации артефактов, а также способы и рекомендации по решению этих задач. В число таких способов могут входить и инструментальные средства, позволяющие автоматизировать решение части задач.

С некоторыми из рабочих процессов ассоциированы важные связи между артефактами. Например, модель прецедентов, созданная в ходе выработки требований, конкретизируется в виде проектной модели, являющейся результатом процесса анализа и проектирования, воплощается в модели реализации, которая получена в процессе реализации, и верифицируется моделью тестирования из процесса тестирования.

Рабочий процесс

Программные системы не существуют изолированно; всегда имеется некоторый контекст (см. главу 17), в рамках которого система функционирует, причем он всегда включает актеры, взаимодействующие с системой. Рассматривая необходимое для бизнеса программное обеспечение масштаба предприятия, вы обязательно обнаружите, что автоматизированная система работает в контексте бизнес-процессов более высокого уровня. Такие бизнес-процессы являются примерами рабочих процессов, поскольку описывают, как функционирует предприятие и какие в него вовлечены объекты. Например, в розничной торговле имеются как автоматизированные системы (скажем, кассовые терминалы, взаимодействующие с подсистемами маркетинга и складского учета), так и неавтоматизированные (люди, работающие в торговых точках, в отделах дистанционных продаж, маркетинга, заказов и отгрузки). Моделировать эти бизнес-процессы с точки зрения кооперации различных автоматизированных и неавтоматизированных систем можно с помощью диаграмм деятельности.

Для того чтобы построить модель рабочего процесса, необходимо следующее:

Выделите какой-либо участок рабочего процесса. Проектируя непростые системы, невозможно отразить все представляющие интерес последовательности на одной диаграмме. Выберите бизнес-объекты, на которые возложена ответственность высокого уровня за части всего рабочего процесса. Это могут быть реальные сущности, вошедшие в системный словарь (см. главу 4), или более абстрактные объекты. В любом случае следует создать отдельную дорожку для каждого бизнес-объекта. Идентифицируйте предусловия для начального состояния рабочего процесса и постусловия (см. главу 9) для его конечного состояния. Это поможет при моделировании границ процесса. Начиная с исходного состояния опишите деятельности и действия, выполняемые в различные моменты времени, а затем отразите их на диаграмме деятельности в виде состояний деятельности или действий. Сложные действия или множества действий, встречающиеся многократно, следует свернуть в состояния деятельности и для каждого из таких состояний составить отдельную диаграмму деятельности. Изобразите переходы, соединяющие состояния этих деятельностей и действий.
Сначала нужно сосредоточиться на последовательных потоках, затем перейти к ветвлениям и в последнюю очередь рассмотреть разделения и слияния. Если в рабочий процесс вовлечены важные объекты, изобразите их на диаграмме деятельности. В случае необходимости следует показать изменение значений и состояний таких объектов, чтобы прояснить суть траектории каждого.

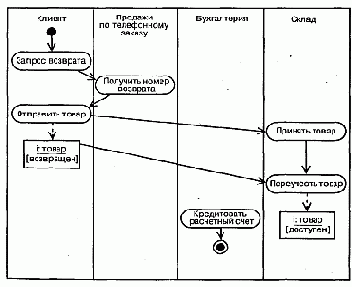

Например, на рис. 19.9 показана диаграмма действий для бизнеса, связанного с розничной торговлей. Диаграмма описывает, что происходит, когда клиент возвращает товар, заказанный по почте. Процесс начинается с действия Запрос возврата со стороны Клиента, затем переходит на дорожку Дистанционные продажи (Получить номер возврата), возвращается на дорожку Клиент (Отправить товар), переходит на дорожку Склад (Принять товар, затем Переучесть товар) и завершается на дорожке Бухгалтерия (Кредитовать расчетный счет). Как видно из диаграммы, в процессе участвует один существенный объект (i - экземпляр класса Товар), состояние которого изменяется с возвращен на доступен.

Рис. 19.9 Моделирование рабочего процесса

Примечание: Рабочие процессы, чаще всего представляют собой бизнес-процессы, но это не обязательно. Например, диаграммы действий можно применить для описания процессов разработки программного обеспечения - скажем, процесса управления конфигурацией. В равной мере они пригодны для моделирования непрограммных систем, таких как поток пациентов в учреждении здравоохранения.

В этом примере нет ни ветвлений, ни разделений, ни слияний. С этими элементами мы встретимся при рассмотрении более сложных рабочих процессов.

Распределение компонентов

При моделировании топологии системы часто бывает полезно визуализировать или специфицировать физическое распределение ее компонентов по процессорам и устройствам, входящим в состав системы. (Семантика местоположения рассматривается в главе 23.)

Моделирование распределения компонентов состоит из следующих шагов:

Припишите каждый значимый компонент системы к определенному узлу. Рассмотрите возможности дублирования размещения компонентов. Доволь но распространен случай, когда одни и те же компоненты (например, неко торые исполняемые программы и библиотеки) размещаются одновременно в нескольких узлах. Изобразите распределение компонентов по узлам одним из трех способов:

не делайте размещение видимым, но оставьте его на заднем плане модели, то есть в спецификации узла; соедините каждый узел с компонентами, которые на нем развернуты, от ношением зависимости; перечислите компоненты, развернутые на узле, в дополнительном разделе.

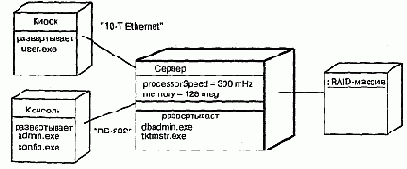

Для иллюстрации третьего способа на рис. 26.6, основанном на предыдущих диаграммах, специфицированы исполняемые компоненты, размещенные в каждом узле. Эта диаграмма несколько отличается от предыдущих - она является диаграммой объектов (см. главу 14), на которой визуализированы конкретные экземпляры (см. главу 11) каждого узла. В данном случае экземпляры RAID-массив и Киоск анонимны, а у остальных двух экземпляров есть имена (с для Консоли и s для Сервера). Для каждого процессора на рисунке отведен дополнительный раздел, показывающий, какие компоненты на нем развернуты. Объект Сервер также изображен со своими атрибутами (processorSpeed - скоростьПроцессора и memory -память), причем их значения видимы.

Рис. 26.6 Моделирование распределения компонентов

Компоненты не обязательно должны быть статически распределены по узлам системы. В UML можно моделировать динамическую миграцию компонентов из одного узла в другой (см. главу 30), как бывает в системах, включающих агенты, или в системах повышенной надежности, в состав которых входят кластерные серверы и реплицируемые базы данных.

Распределение объектов

При моделировании топологии распределенной системы следует рассмотреть физическое размещение экземпляров как компонентов, так и классов. Если в центре внимания находится управление конфигурацией развернутой системы, то моделирование распределения компонентов (см. главу 25) особенно важно для визуализации, специфицирования, конструирования и документирования размещения таких физических сущностей, как исполняемые модули, библиотеки и таблицы. Если же вас больше интересует функциональность, масштабируемость и пропускная способность системы, то важнее всего моделирование распределения объектов.

Решение о том, как распределить объекты в системе, - это болезненная проблема, и не только потому, что вопросы распределения объектов тесно связаны с вопросами параллельности (о моделировании процессов и нитей см. главу 22). Непродуманное решение может стать причиной очень низкой производительности, но слишком изощренные подходы немногим лучше, а пожалуй, даже и хуже поскольку приводят к нестабильности.

Для каждого представляющего интерес класса объектов в системе рассмотрите локальность ссылок - другими словами, выявите всех соседей и- их местоположение. Сильносвязная локальность означает, что логически сосед ние объекты находятся рядом, а слабосвязная - что они физически удалены друг от друга (и значит, при обмене информацией между ними будут иметь место временные задержки). Старайтесь размещать объекты рядом с актера ми, которые ими манипулируют. Затем рассмотрите типичные взаимодействия между связанными множе ствами объектов. Расположите множества объектов с высокой степенью вза имодействия рядом, чтобы уменьшить стоимость коммуникации. Разнесите по разным узлам объекты, которые слабо взаимодействуют между собой. Далее рассмотрите распределение ответственности в системе. Перераспре делите объекты так, чтобы сбалансировать загрузку каждого узла. Не забудьте о безопасности, подвижности и качестве услуг и учтите эти со ображения при размещении объектов. Изобразите объекты на диаграмме одним из двух способов:

включив объекты непосредственно в узлы на диаграмме развертывания; явно указав положение объекта с помощью помеченного значения.

На рис. 23.5 представлена диаграмма объектов (см. главу 14), которая моделирует распределение объектов в гипотетической системе розничной торговли. Ценность этой диаграммы в том, что она позволяет визуализировать физическое размещение ключевых объектов. Как видно, два объекта Order (Заказ) и Sales (Продажи) находятся в узле Workstation (РабочаяСтанция), два других (ObserverAgent, агентНаблюдения, и Product, Продукт) - в узле Server и один (ProductTable, таблицаПродуктов) - в узле DataWarehouse (ХранилищеДанных).

Рис. 23.5 Моделирование распределения объектов

Распределение обязанностей в системе

Если в ваш проект входит нечто большее, нежели пара несложных классов, предстоит позаботиться о cбалансированном распределении обязанностей. Это значит, что надо избегать слишком больших или, наоборот, чересчур маленьких классов. Каждый класс должен хорошо делать что-то одно. Если ваши абстрактные классы слишком велики, то модель будет трудно модифицировать и повторно использовать. Если же они слишком малы, то придется иметь дело с таким большим количеством абстракций, что ни понять, ни управлять ими будет невозможно. Язык UML способен помочь в визуализации и специфицировании баланса обязанностей.

Моделирование распределения обязанностей в системе включает в себя следующие этапы:

Идентифицируйте совокупность классов, совместно отвечающих за некоторое поведение. Определите обязанности каждого класса. Взгляните на полученные классы как на единое целое и разбейте те из них, у которых слишком много обязанностей, на меньшие - и наоборот, крошечные классы с элементарными обязанностями объедините в более крупные. Перераспределите обязанности так, чтобы каждая абстракция стала в разумной степени автономной. Рассмотрите, как классы кооперируются друг с другом (см. главу 27), и перераспределите обязанности с таким расчетом, чтобы ни один класс в рамках кооперации не делал слишком много или слишком мало.

В качестве примера на рис. 4.10 показано распределение обязанностей между классами Model (Модель), View (Вид) и Controller (Контроллер) из совокупности классов языка Smalltalk. Как видите, их совместная работа организована так, что ни одному из классов не приходится делать слишком мало или слишком много. (Это множество классов формирует образец проектирования - см. главу 28.)

Рис. 4.10 Моделирование распределения обязанностей в системе

Расширение

В UML существуют три механизма расширения синтаксиса и семантики языка: стереотипы (Stereotypes), представляющие новые элементы модели, помеченные значения (Tagged values), которые представляют новые атрибуты, и ограничения (Constraint), отражающие новую семантику.

Разделение и слияние

Простые и ветвящиеся последовательные переходы в диаграммах деятельности используются чаще всего. Однако можно встретить и параллельные потоки, и это особенно характерно для моделирования бизнес-процессов. В UML для обозначения разделения и слияния таких параллельных потоков выполнения используется синхронизационная черта, которая рисуется в виде жирной вертикальной или горизонтальной линии. Каждый из параллельно выполняющихся потоков управления существует в контексте независимого активного объекта, который, как правило, моделируется либо процессом, либо вычислительной нитью (см. главу 22).

Рассмотрим, например, параллельные потоки, используемые в устройстве, которое имитирует человеческую речь и жестикуляцию. Как показано на рис. 19.6, точка разделения соответствует расщеплению одного потока управления на два выполняющихся параллельно. В этой точке может существовать ровно один входящий переход и два или более исходящих. Каждый исходящий переход представляет один независимый поток управления. После точки разделения деятельности, ассоциированные с каждым путем в графе, продолжают выполняться параллельно. С концептуальной точки зрения имеется в виду истинный параллелизм, то есть одновременное выполнение, но в реальной системе это может как выполняться (если система функционирует на нескольких узлах, см. главу 26), так и не выполняться (если система размещена только на одном узле). В последнем случае имеет место последовательное выполнение с переключением между потоками, что дает лишь иллюзию истинного параллелизма.

Рис. 19.6 Разделение и слияние

Из рисунка также видно, что точка слияния представляет собой механизм синхронизации нескольких параллельных потоков выполнения. В эту точку входят два или более перехода, а выходит ровно один. Выше точки слияния деятельности, ассоциированные с приходящими в нее путями, выполняются параллельно. В точке слияния параллельные потоки синхронизируются, то есть каждый из них ждет, пока все остальные достигнут этой точки, после чего выполнение продолжается в рамках одного потока.

Примечание: Должен поддерживаться баланс между точками разделения и слияния. Это означает, что число потоков, исходящих из точки разделения, должно быть равно числу потоков, приходящих в соответствую -щую ей точку слияния. Деятельности, выполняемые в параллельных потоках, могут обмениваться друг с другом информацией, посылая сигналы. Такой способ организация взаимодействия последовательных процессов называется сопрограммами (Coroutine). В большинстве случаев при моделировании такого взаимодействия применяются активные объекты (см. главу 22). Но посылку сигналов (см. главу 20) и получение ответов можно моделировать и с помощью подавтоматов, ассоциированных с каждым из взаимодействующих состояний деятельности. Предположим, к примеру, что деятельность Поток речи должна сообщить деятельности Синхронизация движения губ о важных паузах и интонациях. Тогда в автомате, реализующем Поток речи, нужно было бы посылать сигналы автомату, реализующему Синхронизацию движения губ. А в автомате для Синхронизации движения губ присутствовали бы срабатывающие при получении таких сигналов переходы в состояния, где этот автомат на них отвечает.

Различные представления системы

При моделировании системы с различных точек зрения вы фактически конструируете ее сразу в нескольких измерениях. Правильный выбор совокупности видов или представлений позволит задать нужные вопросы, касающиеся системы, и выявить риск, который необходимо учесть. Если же виды выбраны плохо или вы сосредоточились только на одном из них в ущерб остальным, то возрастает опасность не заметить или отложить на будущее такие вопросы, пренебрежение которыми рано или поздно поставит под угрозу весь проект.

Моделирование системы с использованием различных представлений осуществляется следующим образом:

Решите, какие именно виды лучше всего отражают архитектуру систем и возможный технический риск, связанный с проектом. При этом стоит начать с описанных выше пяти взглядов на архитектуру (см. главу 2). В отношении каждого из выбранных видов определите, какие артефакты необходимо создать для отражения его наиболее существенных деталей. Эти артефакты по большей части будут состоять из различных диаграмм UML В ходе планирования процесса решите, какие из диаграмм удобнее все превратить в инструмент контроля (формального или неформального) разработкой системы. Эти диаграммы вы будете периодически корректировать и сохранять в составе проектной документации. На всякий случай сохраняйте даже забракованные диаграммы, - они могут пригодиться при анализе результатов ваших действий и для эксперимент по изменению каких-либо рабочих параметров.

Допустим, если вы моделируете простое приложение, выполняемое на одном компьютере, могут потребоваться только нижеперечисленные диаграммы:

вид с точки зрения вариантов использования - диаграммы прецедентов; вид с точки зрения проектирования - диаграммы классов (для структурного моделирования) и диаграммы взаимодействия (для моделирования поведения); вид с точки зрения процессов - не требуется; вид с точки зрения реализации - не требуется; вид с точки зрения развертывания - также не требуется.

Если же разрабатываемая система реактивна или относится к управлению рабочим процессом, то для моделирования ее поведения понадобятся соответственно но диаграммы состояний и действий.

Если система построена на архитектуре "клиент/сервер", то стоит включать в работу диаграммы компонентов и развертывания для моделирования конкретных физических деталей реализации.

Наконец, моделируя сложную распределенную систему, используйте все имеющиеся в UML диаграммы. Они позволят выразить ее архитектуру и связанный с проектом технический риск. Вам потребуется следующее:

вид с точки зрения прецедентов - диаграммы прецедентов и диаграммы действий (для моделирования поведения); вид с точки зрения проектирования - диаграммы классов (структурное моделирование), диаграммы взаимодействия (моделирование поведения), диаграммы состояния (моделирование поведения); вид с точки зрения процессов - снова диаграммы классов (структурное моделирование) и диаграммы взаимодействия (моделирование поведения); вид с точки зрения реализации - диаграммы компонентов; вид с точки зрения развертывания - диаграммы развертывания.

Различные уровни абстракции

Разработчикам необходимо рассматривать систему не только с различных точек зрения, но и на разных уровнях абстракции. Например, если есть набор классов, охватывающих словарь предметной области, то программист захочет изучить свойства каждого из них, вплоть до атрибутов, операций и отношений. С другой стороны, аналитику, который обсуждает с конечным пользователем многочисленные варианты использования системы, те же самые классы готовой системы понадобятся в максимально упрощенном виде. Таким образом, можно сказать, что программист работает на более низком, а аналитик и пользователь - на более высоком уровне абстракции, но и в том, и в другом случае приходится иметь дело с одной и той же моделью. Так как диаграммы, по сути, являются графическим изображением составляющих модель элементов, вы можете нарисовать несколько диаграмм одной модели, каждая из которых прячет или, наоборот, раскрывает некоторые элементы и, следовательно, показывает разные уровни детализации.

Существует два основных способа моделировать различные уровни абстракции системы: можно, во-первых, строить диаграммы одной и той же модели, характеризующиеся различными уровнями детализации, а во-вторых, создавать разные модели с различными степенями абстракции и диаграммы трассировки от одной модели к другой.

Моделирование системы на разных уровнях абстракции с применением диаграмм разной степени детализации осуществляется следующим образом:

Изучите потребности ваших читателей и приступайте к созданию модели. Если читатель будет использовать модель для создания реализации, то понадобятся диаграммы самого низкого уровня, содержащие много деталей. Если же он рассчитывает применять модель для изложения основных концепций конечному пользователю, то нужны высокоуровневые диаграммы, где большая часть деталей скрыта. В зависимости от того, какие потребности читателя вам предстоит учесть, создайте диаграмму на подходящем уровне абстракции, скрыв или показав четыре категории сущностей, составляющих модель:

строительные блоки и отношения.
Скройте те из них, которые не соответствуют предполагаемому уровню диаграммы или запросам читателя; дополнения. Оставьте только те дополнения к показанным строительным блокам и отношениям, которые существенны для понимания ваших намерений; поток управления. В диаграммах поведения раскрывайте только те сообщения (см. главу 15) или переходы (см. главу 21), которые имеют значение для понимания читателем ваших намерений; стереотипы (см. главу 6). Если они используются для классификации перечней таких сущностей, как атрибуты и операции, показывайте только те из них, что необходимы для понимания вашего замысла.

Основное преимущество данного подхода состоит в том, что в процессе моделирования всегда используется общий набор семантических понятий. Основной недостаток в следующем: изменения в диаграмме на одном уровне абстракции могут привести к тому, что диаграммы на другом уровне утратят актуальность.

Проектирование системы на различных уровнях абстракции с применением разноуровневых моделей производится так:

Рассмотрите потребности читателей и выберите необходимый уровень абстракции для каждого из них, после чего создайте для каждого уровня свою модель. Модели, находящиеся на более высоком уровне, должны содержать по возможности простые абстракции, а на более низком - детализированные. Установите отношения трассировки (Trace dependencies) между связанными элементами различных моделей (см. главу 31). Если вы следуете в своей работе идеологии пяти архитектурных видов системы, то возможны четыре типовые ситуации, с которыми предстоит столкнуться в процессе моделирования системы на различных уровнях абстракции:

прецеденты и их реализация. В модели с точки зрения прецедентов использования (см. главу 16) прецеденты трассируются к кооперациям модели с точки зрения проектирования; кооперации и их реализация. Кооперации (см. главу 27) трассируются к сообществу классов, совместно функционирующих для осуществления данной кооперации; компоненты и их проектирование.

Компоненты (см. главу 25) модели реализации трассируются к элементам модели с точки зрения проектирования; узлы и их компоненты. Узлы (см. главу 26) модели с точки зрения развертывания трассируются к компонентам модели с точки зрения реализации

Главное преимущество такого подхода в том, что диаграммы различных уровней абстракции менее тесно связаны друг с другом. Изменение в одной модели не окажет слишком сильного влияния на остальные. Главный недостаток заключается в необходимости затрачивать дополнительные усилия на синхронизацию моделей и их диаграмм. Он становится наиболее очевидным, если ваши модели соответствуют различным фазам жизненного цикла разработки приложения, например, когда аналитическая модель отделена от проектной.

В качестве примера рассмотрим процесс моделирования системы электронной торговли. Одним из основных прецедентов такой системы является размещений заказа. Аналитику или конечному пользователю понадобятся диаграммы взаимен действия (см. главу 18) на высоком уровне абстракции, которые схематично изображают этот процесс, как на рис. 7.1.

Рис. 7.1 Диаграмма взаимодействия на высоком уровне абстракции

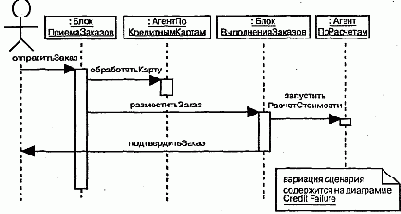

С другой стороны, программист, отвечающий за реализацию такого сценария должен воспользоваться более проработанной диаграммой, в которой следует расширить некоторые сообщения и добавить новые действующие лица. Такой пример показан на рис. 7.2.

Рис. 7.2 Взаимодействие на более низком уровне абстракции

Обе диаграммы относятся к одной и той же модели, но демонстрируют различные уровни детализации. Представляется разумным создать большое число подобных диаграмм, особенно если ваши инструментальные средства позволяют легко осуществлять навигацию между ними.

Реактивные объекты

Чаще всего диаграммы состояний используются для моделирования реактивных объектов, особенно экземпляров классов, прецедентов и системы в целом.

В то время как взаимодействия (см. главу 15) применяются для моделирования поведения сообщества объектов, совместно решающих некоторую задачу, диаграммы состояний предназначены для моделирования поведения одного объекта на протяжении его жизненного цикла. Если диаграммы деятельности (см. главу 19) моделируют поток управления от деятельности к деятельности, то диаграммы состояний - поток управления от события к событию.

При моделировании поведения реактивного объекта нужно специфицировать главным образом три вещи: устойчивые состояния, в которых может находиться объект, события, которые иницируют переходы из одного состояния в другое, и действия, выполняемые при каждой смене состояния. Моделирование реактивного объекта подразумевает моделирование всего его жизненного цикла (см. главу 21), начиная с момента создания и вплоть до уничтожения, с особым акцентом на устойчивые состояния, в которых может находиться объект.

Устойчивое состояние - такое, в котором объект может находиться неопределенно долгое время (см. главу 23). Когда происходит некое событие, объект переходит в новое состояние. События могут также инициировать переходы в себя и внутренние переходы, когда исходное и целевое состояния совпадают. В ходе реакции на событие или изменения состояния объект может выполнить некоторое действие.

Примечание: При моделировании поведения реактивного объекта вы можете специфицировать действие, привязав его к переходу или изменению состояния. В специальной литературе автомат, все действия которого привязаны к переходам, называется машиной Мили (Mealy), а автомат, все действия которого привязаны к состояниям, машиной Мура (Moore). C математической точки зрения тот и другой обладают одинаковой выразительной мощью. На практике при разработке диаграмм состояний обычно используется комбинация машин Мили и Мура.

Моделирование реактивного объекта складывается из следующих процессов:

Выберите контекст для автомата - класс, прецедент или систему в целом. Выберите начальное и конечное состояния для объекта. Для использования в остальной части модели, возможно, стоит сформулировать пред- и пост условия (см. главу 10) для начального и конечного состояния. Определите устойчивые состояния объекта, - те, в которых он может находиться неопределенно долгое время. Начните с состояний верхнего уровня, а затем переходите к подсостояниям. Определите разумное частичное упорядочение устойчивых состояний на протяжении жизненного цикла объекта. Определите, какие события могут инициировать переходы между состояниями. Смоделируйте эти события как триггеры переходов из одного допустимого упорядочения состояний в другое. Присоедините действия к переходам (как в машине Мили) и/или к состояниям (как в машине Мура). Рассмотрите, как можно упростить автомат за счет использования подсостояний, ветвлений, разделений, слияний и исторических состояний. Проверьте, что любое из состояний достижимо при некоторой комбинации событий. Убедитесь в отсутствии тупиковых состояний, то есть таких, из которых нет переходов ни при какой комбинации событий. Трассируйте автомат вручную или с помощью инструментальных средств и проверьте, как он ведет себя при ожидаемых последовательностях событий и реакций на них.

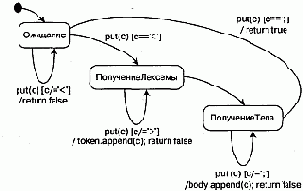

На рис. 24.2 показана диаграмма состояний для разбора простого контекстно-свободного языка. Примеры таких язков можно найти в системах, для которых входной или выходной поток составляют XML-сообщения. В таких случаях проектируется автомат для разбора потока символов, удовлетворяющего синтаксису языка:

Рис. 24.2 Моделирование реактивных объектов

сообщение: ' &lt' строка ' &gt' строка ' ; '

Первая строка представляет тэг, вторая - тело сообщения. Из данного потока символов извлекаются только сообщения, удовлетворяющие правилам синтаксиса.

Из рисунка видно, что для автомата предусмотрены только три устойчивых состояния: Ожидание, ПолучениеЛексемы и ПолучениеТела. Диаграмма состояний спроектирована в виде машины Мили - действия привязаны к переходам.На самом деле в автомате есть только одно представляющее интерес событие (см. главу 20) - вызов put с фактическим параметром с (символом). В состоянии Ожидание автомат отбрасывает все символы, не интерпретируемые как начало лексемы (это специфицировано сторожевым условием). При обнаружении начала лексемы состояние объекта изменяется на ПолучениеЛексемы. Находясь в этом состоянии, автомат сохраняет все символы, не интерпретируемые как конец лексемы (это тоже специфицировано сторожевым условием). Обнаружив конец лексемы, объект переходит в состояние ПолучениеТела. В этом состоянии автомат сохраняет все символы, не интерпретируемые как конец сообщения (см. сторожевое условие). Как только получен конец сообщения, состояние объекта меняется на Ожидание; возвращается значение, показывающее, что сообщение разобрано и автомат готов к приему следующего.

Обратите внимание, что эта диаграмма описывает автомат, работающий непрерывно - в нем нет конечного состояния.

Реализация

Реализацией (Realization) называется семантическое отношение между классификаторами, при котором один из них описывает контракт, а другой гарантирует его выполнение. Изображается реализация в виде пунктирной линии с большой незакрашенной стрелкой, указывающей на классификатор, который определяет контракт.

Реализации настолько отличаются от зависимостей, обобщений и ассоциаций, что выделяются в отдельный тип отношений. Семантически реализация - это нечто среднее между обобщением и зависимостью, и нотация для нее несет в себе черты того и другого. Реализации употребляются в двух ситуациях - в контексте интерфейсов и в контексте коопераций.

Чаще всего реализации используют для определения отношений между интерфейсом и классом или компонентом, который предоставляет объявленные в интерфейсе операции или услуги. Интерфейс (см. главу 11) - это набор операций, которые применяются для специфицирования услуг, предоставляемых классом (см. главы 4 и 9) или компонентом (см. главу 25). Таким образом, интерфейс определяет обязательства, которые должен выполнять компонент или класс. Один интерфейс может реализовываться несколькими классами или компонентами, а с другой стороны, класс или компонент может реализовывать несколько интерфейсов. Пожалуй, самой главной особенностью интерфейсов является то, что они позволяют отделить спецификацию контракта (сам интерфейс) от их реализации (классом или компонентом). Кроме того, интерфейсы могут пересекать границу между логическими и физическими частями системной архитектуры. Например, как видно из рис. 10.9, класс в представлении системы с точки зрения проектирования (скажем, AccountBusinessRules в системе ввода заказов) может осуществлять реализацию интерфейса (IRuleAgent). Однако тот же самый интерфейс может быть реализован и компонентом (файлом acctrule.dll) вида системы с точки зрения реализации (пять различных видов системной архитектуры обсуждаются в главе 2). Обратите внимание, что реализацию можно графически показать двумя способами - в канонической форме (используя стереотип interface и пунктирную линию с большой незакрашенной стрелкой) и в свернутой (обозначая интерфейс кружочком).

Рис. 10.9 Реализация интерфейса

Реализацию можно использовать также для специфицирования отношений между прецедентом (см. главу 16) и реализующей его кооперацией (см. главу 27), как показано на рис. 10.10. В данном контексте почти всегда применяют каноническую форму записи.

Рис. 10.10 Реализация прецедента

Примечание: Если класс или компонент реализуют интерфейс, это означает, что специфицированное интерфейсом поведение действительно будет обеспечено. Другими словами, такой класс или компонент реализует все операции интерфейса, отвечает на все посылаемые ему сигналы и во всем следует протоколу, установленному интерфейсом.

Реализация операции

Еще одна цель, ради которой применяются кооперации, - это моделирование реализации операции (см. главы 4 и 9). Часто реализацию операции можно специфицировать непосредственно в коде. Однако для тех операций, которые требуют совместной работы нескольких объектов, перед написанием кода лучше смоделировать реализацию при помощи кооперации.

Примечание: Моделировать операцию можно и с помощью диаграмм деятельности (см. главу 19). Диаграммы деятельности - это, по существу, блок-схемы. Поэтому для алгоритмически сложных операций, которые вы хотели бы моделировать явно, диаграммы деятельности -самый подходящий выбор. Но если в операции принимают участие много объектов, то лучше воспользоваться кооперациями, поскольку они позволяют моделировать как структурные, так и поведенческие аспекты операции.

Контекст реализации некоторой операции составляют параметры, возвращаемое значение и объекты, локальные по отношению к ней. Таким образом, эти элементы видимы для кооперации, с помощью которой реализуется операция, точно так же, как актеры видимы для кооперации, реализующей прецедент. Отношения между этими частями можно моделировать с помощью диаграмм классов, которые описывают структурную составляющую кооперации.

Моделирование реализации операции осуществляется так:

Идентифицируйте параметры, возвращаемое значение и другие объекты, видимые для операции. Если операция тривиальна, представьте ее реализацию непосредственно в коде, который можно поместить на задний план модели или явно визуализировать в примечании (см. главу 6). Если операция алгоритмически сложна, смоделируйте ее реализацию с помощью диаграммы деятельности. Если операция требует большого объема детального проектирования, представьте ее реализацию в виде кооперации. В дальнейшем вы сможете развернуть структурную и поведенческую составляющие кооперации с помощью диаграмм классов и взаимодействия соответственно.

Так, на рис. 27.6 показан активный класс (см. главу 22) RenderFrame и раскрыты три его операции. Функция progress достаточно проста и может быть реализована сразу в коде, приведенном в примечании.

Однако операция render намного сложнее, и ее реализация возложена на кооперацию Ray trace (трассировка лучей). Хотя на рисунке этого и нет, вы могли бы раскрыть кооперацию и увидеть ее структурную и поведенческую составляющие.

Реализация прецедента

Одно из назначений коопераций состоит в моделировании прецедентов (см. главу 16). Как правило, при анализе системы вы руководствуетесь тем, как она может использоваться. Переходя же к этапу реализации, вы должны реализовать идентифицированные прецеденты в виде конкретных структур и поведений. В общем случае каждый прецедент должен быть реализован одной или несколькими кооперациями. Если рассматривать систему в целом, то классификаторы, участвующие в кооперации, которая связана с некоторым прецедентом, будут принимать участие и в других кооперациях.

Моделирование реализации прецедента состоит из следующих этапов:

Идентифицируйте те структурные элементы, которые необходимы и достаточны для осуществления семантики прецедента. Организуйте эти структурные элементы в диаграмму классов Рассмотрите отдельные сценарии, которые представляют данный прецедент. Каждый сценарий описывает один из путей прохождения прецедента. Отобразите динамику этих сценариев на диаграммах взаимодействия. Воспользуйтесь диаграммами последовательности, если нужно подчеркнуть порядок сообщений, и диаграммами кооперации, если более важны структурные отношения между кооперирующимися объектами. 5. Организуйте эти структурные и поведенческие элементы как кооперацию, которую вы можете соединить с прецедентом через реализацию.

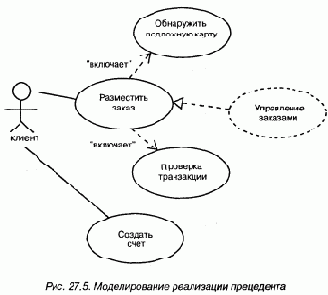

Например, на рис. 27.5 изображены прецеденты, относящиеся к системе контроля кредитных карточек, в том числе основные из них - Разместить заказ и Создать счет, а также два вспомогательных - Распознать подлог и Проверить транзакцию. Хотя в большинстве случаев не возникает необходимости в явном моделировании этого отношения (такую задачу можно оставить инструментальным средствам), на рисунке показана явная модель реализации Разместить заказ с помощью кооперации Управление заказами. В свою очередь эта кооперация может быть разложена на структурный и поведенческий аспекты, что в итоге дает диаграмму классов и диаграмму взаимодействия. Вот так, через отношение реализации, вы и связываете прецедент с его сценариями.

В большинстве случаев нет необходимости явно моделировать отношение между прецедентом и реализующей его кооперацией. Лучше оставить это на заднем плане модели и позволить инструментальным средствам воспользоваться имеющейся связью для навигации между прецедентом и его реализацией.

Семантическая эквивалентность

Поскольку диаграммы последовательностей и кооперации используют одну и ту же информацию из метамодели UML, они семантически эквивалентны. Это означает, что можно преобразовать диаграмму одного типа в другой без какой-либо потери информации, что и было показано на двух предыдущих рисунках. Это не означает, однако, что на обеих диаграммах представлена в точности одна и та же информация. Так, на упомянутых рисунках диаграмма кооперации показывает, как связаны объекты (обратите внимание на стереотипы local и global), а соответствующая диаграмма последовательностей - нет. С другой стороны, на диаграмме последовательностей могут быть показаны возвращаемые сообщения (сообщение committed), а на соответствующей диаграмме кооперации они отсутствуют. Таким образом, можно сказать, что диаграммы обоих типов используют одну модель, но визуализируют разные ее особенности.

Семантика класса

Чаще всего классы используют для моделирования абстракций, извлеченных из решаемой проблемы или технологии, применяемой для ее решения (см. главу 4). Следующим шагом после того, как вы идентифицировали эти абстракции, будет определение их семантики.

Язык UML предоставляет в ваше распоряжение широчайший спектр возможностей моделирования (см. главу 1), начиная от неформальных (обязанности) и заканчивая сугубо формальными (OCL - язык объектных ограничений). Имея такой богатый выбор, вы сами можете решить, какой уровень детализации необходим для выражения модели. Если создаваемая модель предназначена для общения с конечными пользователями или экспертами в предметной области, то лучше сделать ее менее формальной. Когда в вашу задачу входит двусторонняя поддержка проектирования, то есть переход от модели к коду и обратно, стоит прибегнуть к большей формализации. Если же вам требуется приводить математически строгие суждения о модели и доказывать ее корректность, формализуйте ее настолько, насколько это возможно.

Примечание: Менее формальная модель - не обязательно менее аккуратная. Скорее, это значит, что она менее полна и детализирована. Вообще, целесообразно придерживаться середины между крайней степенью формализма и неформальным подходом. Необходимо включать достаточно деталей, чтобы можно было конструировать исполняемые артефакты, но в то же время скрывать некоторые элементы, чтобы не запутать читателя.

Для моделирования семантики класса можно воспользоваться любыми из перечисленных ниже возможностей (они расположены в порядке возрастания формализации):

Определите обязанности класса. Обязанностью называется контракт или обязательство, "подписываемое" типом или классом (см. главу 4). Изображается оно в виде присоединенного к классу примечания (со стереотипом responsibility) или дополнительного раздела в его пиктограмме. Опишите семантику класса в целом с помощью структурированного текста, который изображается в виде примечания (со стереотипом semantics), присоединенного к классу. Определите тело каждого метода (см.
главу 3) с помощью структурированного текста или языка программирования и поместите определение в примечание, присоединенное к операции отношением зависимости. Специфицируйте пред- и постусловия каждой операции (см. главу 19), а также инварианты класса в целом с помощью структурированного текста. Эти элементы изображаются в виде примечаний (со стереотипами precondition, postcondition и invariant), присоединенных к операции или классу отношениями зависимости. Определите автомат класса. Автомат - это алгоритм поведения, описывающий последовательность состояний, через которые проходит объект на протяжении своего жизненного цикла, реагируя на различные события, а также сами реакции на эти события (см. главу 21). Специфицируйте представляющие класс кооперации. Кооперацией называется совокупность ролей и других элементов, работающих совместно для обеспечения некоторого кооперативного поведения, более значимого, чем сумма всех его составляющих (см. главу 27). Поскольку у кооперации имеются структурная и динамическая составляющие, вы можете с их помощью специфицировать все аспекты семантики класса. Определите пред- и постусловия каждой операции и инварианты класса в целом с помощью такого формализованного языка, как ОСL (язык ОСL обсуждается в книге "The Unified Modeling Language Reference Manual")

На практике для моделирования различных абстракций системы используется некоторая комбинация вышеописанных методов. (Для моделирования семантики операций можно применять также диаграммы деятельности, см. главу 19.)

Примечание: Описывая семантику класса, помните, что ваша главная цель -определить, что и как делает класс. Семантика того, что делает класс, соответствует его открытому, внешнему представлению, а того, как он это делает, - закрытому, внутреннему. Часто используют комбинацию этих двух видов, акцентируя внимание на внешнем представлении для клиентов класса и на внутреннем - для тех, кто его реализует.

Семейства сигналов

В большинстве систем, управляемых событиями, события сигналов образуют иерархию. Например, автономный робот может различать внешние сигналы, такие как Столкновение, и внутренние, например АппаратныйОтказ. Однако множества внешних и внутренних сигналов могут пересекаться. И даже внутри этих двух широких областей классификации можно обнаружить частные разновидно сти. К примеру, АппаратныйОтказ можно подразделить на ОтказБатареи и От-казДвигательногоМеханизма. Допускается и дальнейшая специализация. Так, разновидностью сигнала ОтказДвигательногоМеханизма является Оста-новЭлектромотора. (Об отношениях обобщения рассказано в главах 5 и 10.)

Моделируя таким образом иерархии сигналов, можно специфицировать полиморфные события. Рассмотрим, к примеру, автомат (см. главу 21), в котором некоторый переход срабатывает лишь при получении сигнала ОстановЭлектромото-ра. Поскольку этот сигнал является в иерархии листовым, то переход инициируется только им, так что полиморфизм отсутствует. Но предположим теперь, что вы построили автомат, в котором переход срабатывает при получении сигнала АппаратныйОтказ. В этом случае переход полиморфен, его возбуждает как сам сигнал АппаратныйОтказ, так и любая его специализация (разновидность), включая ОтказБатареи, ОтказДвигательногоМеханизма и ОстановЭлектромотора.

Моделирование семейства сигналов включает следующие этапы:

Рассмотрите все разновидности сигналов, на которые может отвечать данное множество активных объектов. Выявите схожие виды сигналов и поместите их в иерархию типа "обобщение/специализация", используя наследование. На верхних уровнях иерархии будут располагаться общие сигналы, а на нижних -специализированные. Определите возможности полиморфизма в автоматах этих активных объектов. Обнаружив полиморфизм, скорректируйте иерархию, добавив при необходимости промежуточные абстрактные сигналы.

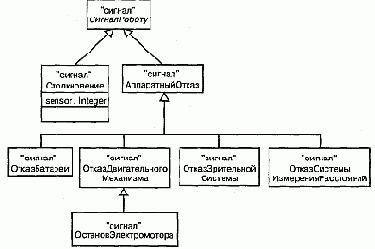

На рис. 20.6 приведена модель семейства сигналов, которые могли бы обрабатываться автономным роботом. Обратите внимание, что корневой сигнал (СигналРо-боту) является абстрактным (см. главу 5), то есть прямое создание его экземпляров невозможно. У этого сигнала есть две конкретные специализации (Столкновение и АппаратныйОтказ), одна из которых (АппаратныйОтказ) специализируется и дальше. Заметьте, что у сигнала Столкновение есть один параметр.

Рис. 20.6 Моделирование семейства сигналов

Сети отношений

Моделируя словарь сложной системы, приходится описывать десятки, если не сотни, различных классов, интерфейсов, компонентов, узлов и прецедентов. Определить четкие границы для всех этих абстракций весьма непросто. Установить мириады отношений между ними еще труднее; для этого требуется сбалансированно распределить обязанности в системе, причем конкретные абстракции должны быть логически непротиворечивы, а отношения точны и при этом слабо связаны (см. главу 4).

Для того чтобы спроектировать комплекс отношений в системе, необходимо следовать советам, приведенным ниже:

Не начинайте этот процесс в отрыве от остальных. Для выявления отношений между множествами абстракций используйте прецеденты (см. главу 16) и сценарии. Начните с моделирования имеющихся структурных отношений. Они отражают статический вид системы и поэтому более просты в обращении. Затем рассмотрите возможность использования отношений обобщения/специализации; не злоупотребляйте множественным наследованием. Только после завершения предыдущих шагов поищите в системе зависимости; обычно они соответствуют более тонким формам семантических связей. При проектировании каждого вида отношений старайтесь ограничиться основными формами; более сложные возможности используйте, только если это абсолютно необходимо для выражения ваших намерений. Помните, что нет необходимости моделировать все существующие в системе отношения между множествами абстракций на одной-единственной диаграмме или в рамках одного вида. Лучше рассмотреть несколько архитектурных видов системы (см. главу 2) и показать интересующие вас отношения на различных диаграммах.

Залогом успешного моделирования сложной сети отношений является инкре-ментное выполнение этого процесса. Создавайте новые отношения по мере развития структуры системной архитектуры. Упрощайте их, если вам удается обнаружить возможности применения более общих механизмов. При выпуске каждой версии заново оценивайте отношения между ключевыми абстракциями системы. (Рассмотрение Рационального Унифицированного Процесса приводится в "Приложении С".)

Шаблоны классов

Шаблоном называется параметризованный элемент. В таких языках программирования, как C++ или Ada, предусмотрена возможность создавать шаблоны классов, определяющие семейства классов (можно задавать также шаблоны функций, определяющие семейства функций). Параметрами шаблона могут быть классы, объекты или значения. Шаблон нельзя использовать непосредственно; сначала его нужно инстанцировать, то есть конкретизировать. Процесс инстанцирова-ния - это связывание формальных параметров шаблона с фактическими. В результате из шаблона класса получается конкретный класс, с которым можно работать как с любым другим.

Чаще всего шаблоны классов используют при описании контейнеров, чтобы затем инстанцировать их для хранения конкретных элементов, - такой подход делает их безопасными по отношению к типам. Например, в нижеприведенном фрагменте кода на языке C++ объявляется параметризованный класс Map (Карта).

template&ltclass Item, class Value, int Buckets&gt class Map { public: virtual Boolean bind (const Item&, const Value&); virtual Boolean isBound (const Items) const; . . . };

Затем можно инстанцировать этот шаблон для отображения объектов класса Customer (Клиент) на объекты класса Order (Заказ):

m : Map &ltCustomer, Order, 3>

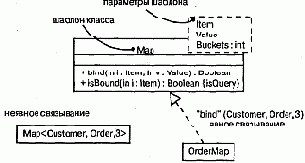

Язык UML также позволяет моделировать шаблоны классов (базовые свойства классов обсуждаются в главе 4). Как видно из рис. 9.7, такой класс изображается в точности как обычный, но в верхнем правом углу его пиктограммы находится дополнительная ячейка, нарисованная пунктиром; в ней перечислены параметры шаблона.

Рис. 9.7 Шаблоны классов

На данном рисунке показано также, что моделировать инстанцирование шаблона класса можно двумя способами. Во-первых - неявно, для чего требуется объявить класс, имя которого обеспечивает связывание. Во-вторых, можно явным образом определить зависимость (см. главы 5 и 10) со стереотипом bind (см. главу 6), показывающую, что источник инстанцирует целевой шаблон с заданными фактическими параметрами.

Сигналы

Сигнал - это именованный объект, который асинхронно возбуждается одним объектом и принимается (перехватывается) другим. Исключения, которые поддерживаются в большинстве современных языков программирования, - это наиболее распространенный вид внутренних сигналов, который вам придется моделировать. (Создание и уничтожение объектов - это тоже разновидность сигналов, см. главу 15.)

У сигналов есть много общего с простыми классами (см. главы 4 и 9). Например, можно говорить об экземплярах сигналов, хотя обычно не возникает необходимость моделировать их явно. Сигналы могут также участвовать в отношениях обобщения (см. главы 5 и 10), что позволяет моделировать иерархии событий, в которых одни (например, сигнал СбойСети) являются общими, а другие (например, специализация события СбойСети под названием ОтказСкладскогоСер-вера) - частными. Как и классы, сигналы могут иметь атрибуты и операции.

Примечание: Атрибуты сигнала выступают в роли его параметров. Например, при посылке сигнала Столкновение можно указать значения его атрибутов в виде параметров: Столкновение (3,5).

Сигнал может быть послан как действие перехода (изменения) состояния в автомате или как отправка сообщения при взаимодействии. При выполнении операции тоже могут посылаться сигналы. На практике, когда моделируется класс или интерфейс (см. главу 11), важной частью спецификации поведения является указание сигналов, которые он может посылать. В UML связь между операцией и событиями, которые она может посылать, моделируется с помощью отношения зависимости (см. главу 5) со стереотипом (см. главу 6) send.

Как показано на рис. 20.2, в UML сигналы (и исключения) моделируются стереотипными классами. Для указания на то, что некоторая операция посылает сигнал, можно воспользоваться зависимостью со стереотипом send.

Рис. 20.2 Сигналы

Синхронизация

Попробуйте на секунду представить себе многочисленные потоки управления в параллельной системе. Когда поток проходит через некоторую операцию, мы говорим, что эта операция является точкой выполнения. Если операция определена в некотором классе, то можно сказать, что точкой выполнения является конкретный экземпляр этого класса. В одной операции (и, стало быть, в одном объекте) могут одновременно находиться несколько потоков управления, а бывает и так, что разные потоки находятся в разных операциях, но все же в одном объекте.

Проблема возникает тогда, когда в одном объекте находится сразу несколько потоков управления. Если не проявить осторожность, то потоки могут мешать друг другу, что приведет к некорректному изменению состояния объекта. Это классическая проблема взаимного исключения. Ошибки при обработке этой ситуации могут стать причиной различных видов конкуренции между потоками (Race conditions) и их взаимной интерференции, что проявляется в таинственных и не поддающихся воспроизведению сбоях параллельной системы.

Ключом к решению этой проблемы в объектно-ориентированных системах является трактовка объекта как критической области. У этого подхода есть три разновидности, суть каждой из которых заключается в присоединении к операциям, определенным в классе, некоторых сихронизирующих свойств. UML позволяет моделировать все три возможности:

sequential (последовательная) - вызывающие стороны должны координировать свои действия еще до входа в вызываемый объект, так что в любой момент времени внутри объекта находится ровно один поток управления. При наличии нескольких потоков управления не могут гарантироваться семантика и целостность объекта; guarded (охраняемая) - семантика и целостность объекта гарантируются при наличии нескольких потоков управления путем упорядочения вызовов всех охраняемых операций объекта. По существу, в каждый момент времени может выполняться ровно одна операция над объектом, что сводит такой подход к последовательному; concurrent (параллельная) - семантика и целостность объекта при наличии нескольких потоков управления гарантируются тем, что операция рассматривается как атомарная.

Некоторые языки программирования поддерживают перечисленные конструкции непосредственно. Так в языке Java есть свойство synchronized, эквивалентное свойству concurrent в UML. В любом языке, поддерживающем параллельность, все три подхода можно реализовать с помощью семафоров (Semaphores).

На рис. 22.3 показано, как эти свойства присоединяются к операции, - это достигается применением нотации, принятой в UML для ограничений (см. главу 6).

Рис. 22.3 Синхронизация

Примечание: С помощью ограничений можно моделировать различные вариации примитивов синхронизации. Например, можно модифицировать свойство concur rent, разрешив наличие нескольких читателей, но только одного писателя.

Системы и подсистемы

Система, собственно, и есть та сущность, которую вы разрабатываете и для которой строите модели. Система охватывает все артефакты, составляющие эту сущность, включая модели и элементы этих моделей, такие как классы (см. главы 4 и 9), интерфейсы, компоненты, узлы и связи между ними. Все, что необходимо для визуализации, специфицирования, конструирования и документирования системы, является ее частью, а все, что для этой цели не требуется, лежит за пределами системы.

В UML система изображается в виде стереотипного (см. главу 6) пакета (см. главу 12), как показано на рис. 31.1. Являясь стереотипным пакетом, она владеет некоторыми элементами. Если заглянуть внутрь системы, то можно увидеть все ее модели и отдельные элементы (в том числе и диаграммы), зачастую разложенные на более мелкие подсистемы. Являясь классификатором, система иногда имеет экземпляры (может существовать несколько систем, развернутых в разных точках), атрибуты и операции (внешние по отношению к системе актеры способны воздействовать на систему в целом), прецеденты (см. главу 16), автоматы (см. главу 21) и кооперации (см. главу 27); все они могут принимать участие в специфицировании поведения системы. В ряде случаев она обладает даже интерфейсами, что оказывается важным при конструировании системы систем.

Подсистемы - это образования, которые используются для декомпозиции сложной системы на более простые, слабо зависящие друг от друга составляющие. То, что на одном уровне абстракции выглядит системой, на другом - более высоком - может рассматриваться как подсистема.

В UML подсистема изображается в виде пиктограммы стереотипного пакета (см. рис. 31.1). Семантически подсистема - это одновременно и разновидность пакета, и разновидность классификатора.

Основное отношение между системами и подсистемами - это агрегирование (см. главы 5 и 10). Система (целое) может состоять из нуля или более подсистем (частей). Но между системами и подсистемами допускается существование отношения обобщения. С его помощью можно моделировать семейства систем и подсистем, ряд которых представляет общий случай, а другие являют собой специализацию для конкретных условий.

Примечание: Система - это сущность самого высокого уровня в данном контексте; составляющие ее подсистемы разбивают систему на непересекающиеся части.

Системы систем

То, что на одном уровне абстракции выглядит как система, на другом, более высоком, представляется подсистемой. Аналогичным образом то, что на одном уровне является подсистемой, вполне может рассматриваться как полноценная система группой разработчиков, ответственных за ее создание.

Такая иерархия наблюдается во всех сложных системах. По мере возрастания сложности систем вы встанете перед необходимостью ее декомпозиции на более простые подсистемы, каждую из которых можно разрабатывать отдельно, а затем постепенно объединять их. Разработка подсистемы выглядит в точности так же, как разработка всей системы.

Моделирование системы или подсистемы осуществляется следующим образом:

Идентифицируйте основные функциональные составляющие системы, которые можно разрабатывать, выпускать и развертывать до некоторой степени независимо. На результаты этого разбиения системы часто влияют технические, политические и юридические факторы. Для каждой подсистемы специфицируйте ее контекст, так же как это делается для системы в целом (при этом в число актеров, окружающих подсистему, включаются все соседние подсистемы, поэтому необходимо проектировать их совместную работу). Смоделируйте архитектуру каждой подсистемы так же, как это делается для всей системы.

Словарь системы

С помощью классов обычно моделируют абстракции, извлеченные из решаемой задачи или технологии, применяемой для ее решения. Такие абстракции являются составной частью словаря вашей системы, то есть представляют сущности, важные для пользователей и разработчиков.

Для пользователей не составляет труда идентифицировать большую часть абстракций, поскольку они созданы на основе тех сущностей, которые уже использовались для описания системы. Чтобы помочь пользователям выявить эти абстракций, поскольку они созданы на основе тех сущностей, которые уже использовались для описания системы.Чтобы помочь пользоввателям выявить эти абстракции (?????????) и анализ прецедентов (см. главу 16). Для разработчиков же абстракции являются обычно просто элементами технологии, которая была задействована при решении задачи.

Моделирование словаря системы включает в себя следующие этапы:

Определите, какие элементы пользователи и разработчики применяют для описания задачи или ее решения. Для отыскания правильных абстракций используйте CRC-карточки и анализ прецедентов. Выявите для каждой абстракции соответствующее ей множество обязанно стей. Проследите, чтобы каждый класс был четко определен, а распределе ние обязанностей между ними хорошо сбалансировано. Разработайте атрибуты и операции, необходимые для выполнения класса ми своих обязанностей.

На рис. 4.9 показан набор классов для системы розничной торговли: Customer (Клиент), Order (Заказ) и Product (Товар). Представлено несколько соотнесенных с ними абстракций, взятых из словаря проблемной области: Shipment (Отгрузка), Invoice (Накладная) и Warehouse (Склад). Одна абстракция, а именно Transaction (Транзакция), применяемая к заказам и отгрузкам, связана с технологией решения задачи.

Рис. 4.9 Моделирование словаря системы

По мере того как вы будете строить все более сложные модели, обнаружится, что многие классы естественным образом объединяются в концептуально и семантически родственные группы. В языке UML для моделирования таких групп классов используются пакеты (см. главу 12).

Как правило, модели не бывают статичными. Напротив, большинство абстракций из словаря системы динамически взаимодействует друг с другом. В UML существует несколько способов моделирования такого динамического поведения (см. части 4 и 5).

Сложные представления

Независимо от того, как вы члените модели на части, настанет момент, когда придется нарисовать большую и сложную диаграмму. Например, для анализа всей схемы базы данных, насчитывающей 100 и более абстракций, будет целесообразно объединить все классы и их ассоциации в одной диаграмме, поскольку это позволит вам увидеть типичные образцы кооперации. Показав эту модель на высоком уровне абстракции, где ряд деталей скрыт, вы потеряете часть информации, необходимой для понимания системы.

Моделирование сложных представлений осуществляется следующим образом:

Прежде всего убедитесь, что для достижения ваших целей нельзя ограничиться более высоким уровнем абстракции, скрыв некоторые детали и переместив их на другую диаграмму. Если после того, как вы скрыли максимально возможное число деталей, диаграмма все еще остается слишком сложной, попробуйте объединить некоторые элементы в пакеты (см. главу 12) или в кооперации (см. главу 27) более высокого уровня и нарисуйте только эти пакеты и кооперации. Если ваша диаграмма все еще слишком сложна, используйте примечания и цвет, чтобы привлечь внимание читателя к наиболее важным аспектам. Если даже после этого диаграмма чересчур громоздка, распечатайте ее целиком и повесьте на очень большой стене. При этом будет утрачена интерактивность, предоставляемая электронной версией диаграммы, но, отойдя от стены на шаг-другой, вы сможете подробно рассмотреть все изображение и отыскать типичные образцы структуры.

События времени и изменения

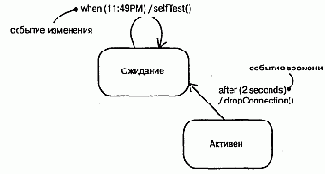

Событие времени представляет собой истечение промежутка времени. На рис. 20.4 показано, что в UML событие времени моделируется с помощью ключевого слова after (после), за которым следует выражение, вычисляющее некоторый промежуток времени. Выражение может быть простым (например, after 2 seconds) или сложным (например, after 1 ms c момента выхода из состояния Ожидание). Если явно не указано противное, то отсчет времени начинается с момента входа в текущее состояние.

Рис. 20.4 События времени и изменения

С помощью события изменения описывается изменение состояния или выполнение некоторого условия. На рис. 20.4 показано, что в UML событие изменения моделируется посредством ключевого слова when, за которым следует булевское выражение. Такое выражение может использоваться для обозначения абсолютного момента времени (например, when time=11: 59) или проверки условия (например, when altitude &lt 1000).

Примечание: Хотя событие изменения моделирует условие, проверяемое непрерывно, обычно, проанализировав ситуацию, можно выявить дискретные моменты времени, когда это условие нужно проверять.

События вызова

Если событие сигнала представляет возбуждение сигнала, то событие вызова предназначено для описания выполнения операции. И в том, и в другом случае событие может вызвать переход состояния в автомате (см. главу 21).

В то время как сигнал является событием асинхронным, событие вызова обычно синхронно. Это означает, что, когда один объект инициирует выполнение операции на другом объекте, у которого есть свой автомат, управление передается от отправителя получателю, срабатывает соответствующий переход, затем операция завершается, получатель переходит в новое состояние и возвращает управление отправителю.

По рис. 20.3 видно, что в модели событие вызова неотличимо от события сигнала. В обоих случаях событие вместе со своими параметрами выглядит как триггер для перехода состояния.

Рис. 20.3 События вызоыа

Примечание: Хотя визуально события сигнала и вызова неотличимы, разница совершенно отчетливо проявляется на заднем плане модели. Получатель события, конечно же, знает о различии (путем объявления операции в своем списке операций). Сигнал, как правило, обрабатывается на уровне автомата, а событие вызова - методом. Для перехода от события к сигналу или операции можно воспользоваться инструментальной программой.

Язык UML. Руководство пользователя

Диаграммы классов обычно содержат следующие сущности:

классы (см. главы 4 и 9); интерфейсы (см. главу 11); кооперации (см. главу 27); отношения зависимости, обобщения и ассоциации (см. главы 5 и 10).

Подобно всем остальным диаграммам, они могут включать в себя примечания и ограничения.

Также в диаграммах классов могут присутствовать пакеты (см. главу 12) или подсистемы (см. главу 31), применяемые для группирования элементов модели в более крупные блоки. Иногда в эти диаграммы помещают экземпляры (см. главу 13), особенно если требуется визуализировать их тип (возможно, динамический).

Примечание: На диаграммы классов похожи диаграммы компонентов и развертывания, но вместо классов они содержат соответственно компоненты и узлы.

Диаграммы объектов, как правило, содержат:

объекты (см. главу 13); связи (см. главу 15).

Диаграммы объектов, как и все прочие диаграммы, могут включать в себя примечания и ограничения.

Они могут содержать также пакеты (см. главу 12) и подсистемы (см. главу 31), используемые для группирования элементов модели в более крупные блоки. Иногда в них помещают и классы, особенно если надо визуализировать классы, стоящие за каждым экземпляром.

Примечание: Диаграмма объектов - это, по существу, экземпляр диаграммы классов (см. главу 8) или статическая часть диаграммы взаимодействия (см. главу 18). В любом случае она содержит прежде всего объекты и связи и акцентирует внимание на конкретных экземплярах или экземплярах-прототипах. Диаграммы компонентов и развертывания также могут содержать экземпляры, причем если они не содержат ничего другого (в частности, сообщений), то могут рассматриваться как частные случаи диаграммы объектов.

Диаграммы прецедентов обычно включают в себя:

прецеденты (см. главу 16); актеры (см. главу 16); отношения зависимости, обобщения и ассоциации (см. главы 5 и 10).

Как и все остальные диаграммы, они могут содержать примечания и ограничения.

Иногда в диаграммы прецедентов помещают пакеты (см. главу 12), применяемые для группирования элементов модели в более крупные блоки, а в ряде случаев и экземпляры (см. главу 13) прецедентов, особенно если надо визуализировать конкретную исполняемую систему.

Как правило, диаграммы взаимодействий (см. главу 15) содержат:

объекты (см. главу 13); связи (см. главы 14 и 15); сообщения (см. главу 15).

Примечание: Диаграммы взаимодействий являются, по сути, проекцией участвующих во взаимодействии элементов. К этим диаграммам применима семантика контекста взаимодействий, объектов, ролей, связей, сообщений и последовательностей.

Подобно прочим диаграммам, диаграммы взаимодействий могут содержать также примечания и ограничения.

Обычно диаграмма состояний включает в себя:

простые и составные состояния (см. главу 21); переходы вместе с ассоциированными событиями и действиями (см. ту же главу).

Примечание: Диаграмма состояний, по сути, составлена из элементов, встречающихся в любом автомате. Она может содержать ветвления, разделения, слияния, состояния деятельности и действий, объекты, начальные и конечные состояния, исторические состояния и т.д., - в общем, к диаграмме состояний применимы все без исключения характеристики автомата. Диаграмму деятельности (см. главу 19) отличает от диаграммы состояний лишь то, что она состоит в основном из элементов, встречающихся в графе деятельности, и представляет собой разновидность автомата, в котором все или большая часть состояний есть состояния деятельности, а все или большая часть переходов инициируются фактом завершения деятельности в исходном состоянии.

Как и все прочие диаграммы, диаграмма состояний может содержать примечания и ограничения (см. главу 6).

Диаграммы компонентов обычно включают в себя:

компоненты (см. главу 25); интерфейсы (см. главу 11); отношения (см. главы 5 и 10) зависимости, обобщения, ассоциации и реализации.

Подобно всем прочим, диаграммы компонентов могут содержать примечания и ограничения.

Диаграммы компонентов могут также содержать пакеты (см. главу 12) или подсистемы (см. главу 31), - те и другие используются для группирования элементов модели в крупные блоки. Иногда бывает полезно поместить в диаграмму компонентов еще и экземпляры (см. главу 13), особенно если вы хотите визуализировать один экземпляр из семейства компонентных систем.

Примечание: Во многих отношениях диаграмма компонентов представляет собой разновидность диаграммы классов (см. главу 8), в которой внимание обращено прежде всего на системные компоненты.

Диаграммы развертывания обычно включают в себя:

узлы (см. главу 26); отношения зависимости и ассоциации (см. главы 5 и 10).

Подобно всем прочим диаграммам, диаграммы развертывания могут содержать примечания и ограничения.

На них бывают представлены компоненты (см. главу 25), каждый из которых должен быть размещен на каком-то узле, а кроме того, пакеты (см. главу 12) или подсистемы (см. главу 31), - те и другие используются для группирования элементов модели в крупные блоки. Иногда бывает полезно поместить в диаграмму объектов еще и экземпляры (см. главу 13), особенно если вы хотите визуализировать один экземпляр из семейства топологий расположения аппаратных средств.

Примечание: Во многих отношениях диаграмма развертывания является разно -видностъю диаграммы классов (см. главу 8), в которой внимание обращено прежде всего на системные узлы.

Соединения

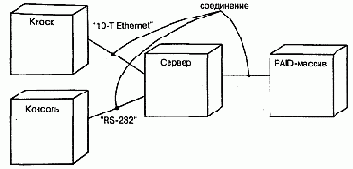

Самый распространенный вид отношения между узлами - это ассоциация. В данном контексте ассоциация представляет физическое соединение узлов, например линию Ethernet, последовательный канал или разделяемую шину (см. рис. 26.4). Ассоциации можно использовать даже для моделирования непрямых соединений типа спутниковой линии связи между двумя удаленными процессорами.

Рис. 26.4 Соединения

Поскольку узлы аналогичны классам, в нашем распоряжении находится весь аппарат ассоциаций. Иными словами, можно использовать роли, кратности и ограничения. Как показано на рис. 26.4, следует применять стереотипы, если необходимо моделировать разные виды соединений - к примеру, чтобы отличить соединение 10-Т Ethernet от соединения по последовательному каналу RS-232.

Сообщения

Предположим, что есть множество объектов и множество соединяющих эти объекты связей. Если больше ничего не задано, то перед вами статическая модель, которая может быть представлена на диаграмме объектов (см. главу 14). Такие диаграммы моделируют состояние сообщества объектов в данный момент времени и оказываются полезны для визуализации, специфицирования, конструирования и документирования статической объектной структуры.

Допустим, вы хотите показать, как изменяется состояние сообщества объектов на протяжении некоего временного интервала. Вообразите, что вы снимаете объекты на пленку, в которой кадры представляют последовательные моменты времени. Если объекты не являются полностью статичными, то вы увидите, как они обмениваются между собой сообщениями, инициируют события (см. главу 20) и вызывают операции (см. главы 4 и 9). Кроме того, на каждом кадре вы можете явно визуализировать текущее состояние и роли отдельных экземпляров (см. главу 13).

Сообщением называется спецификация обмена данными между объектами, при котором передается некая информация в расчете на то, что в ответ последует определенное действие. Получение объектом экземпляра сообщения можно считать экземпляром события.

Действие, являющееся результатом получения сообщения, - это исполняемое предложение, которое образует абстракцию вычислительной процедуры. Действие может привести к изменению состояния.

UML позволяет моделировать действия нескольких видов:

call (вызвать) - вызывает операцию, применяемую к объекту. Объект может послать сообщение самому себе, что приведет к локальному вызову операции; return (возвратить) - возвращает значение вызывающему объекту; send (послать) - посылает объекту сигнал (см. главу 20); create (создать) - создает новый объект; destroy (уничтожить) - удаляет объект. Объект может уничтожить самого себя.

Примечание: В UML можно моделировать и сложные действия. Помимо пяти основных перечисленных видов действий к сообщению можно присоединить произвольную строку, содержащую запись сложного выражения.
UML не определяет синтаксис или семантику таких строк.

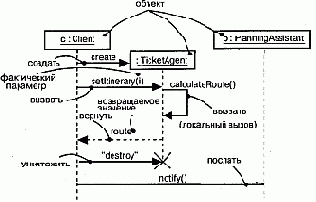

Перечисленные виды сообщений можно различить визуально, как показано на рис. 15.3. При этом действия create и destroy визуализируются как стереотипы (см. главу 6). Различие между синхронными и асинхронными действиями наиболее существенно в контексте одновременности (см. главу 22).

Рис. 15.3 Сообщения

Чаще всего встречающийся в моделях вид сообщений - вызов одним объектом операции другого (или своей собственной). Объект не может вызвать произвольную операцию. Если, например, объект с из вышеприведенного примера вызывает операцию setItinerary экземпляра класса (см. главы 4 и 9) TicketAgent, то она должна быть не только определена в классе TicketAgent (другими словами, объявлена либо непосредственно в нем, либо в одном из его предков), но и доступна для объекта с.

Примечание: Такие языки программирования, как C++, статически типизированы (хотя и полиморфны), то есть законность вызова проверяется во время компиляции. Но, например, Smalltalk является динамически типизированным языком, то есть до момента выполнения нельзя определить, может ли объект получать сообщение данного типа. Хорошо оформленную модель UML в общем случае можно проверить статически с помощью инструментальных средств, так как на этапе моделирования разработчику обычно известно назначение каждой операции.

Когда объект вызывает операцию или посылает сигнал другому объекту, вместе с сообщением можно передать его фактические параметры. Аналогичным образом, когда объект возвращает управление другому объекту, можно смоделировать возвращаемое значение.

Примечание: Операции допустимо квалифицировать также по классу или интерфейсу (см. главу 11), в котором они были объявлены. Так, выполнение операции register на экземпляре класса Student полиморфно вызывает ту операцию, которая соответствует имени в иерархии данного класса; обращение к IMember:: register вызывает операцию, определенную в интерфейсе IMember (и реализованную каким-нибудь подходящим классом, также принадлежащим к иерархии класса Student).

Состояние

Состоянием объекта называется совокупность всех его свойств (обычно статических) и их текущих значений (обычно динамических). В число свойств входят атрибуты объекта (см. главу 4), а также всех его агрегированных частей. Таким образом, состояние объекта динамично, и при его визуализации вы фактически описываете значение его состояния в данный момент времени и в данной точке пространства. Процесс изменения состояния объекта можно изобразить графически, если на одной и той же диаграмме взаимодействия (см. главу 18) нарисовать его несколько раз, причем на каждом рисунке будет отражено новое состояние. Другой способ показать этот процесс дает использование автоматов (см. главу 21).

Совершая над объектом операцию, вы изменяете его состояние, однако при опросе объекта состояние не меняется. Например, резервируя билет на самолет (объект r : Reservation), вы определяете значение одного из его атрибутов (например, цена билета = 395.75). Изменив впоследствии условия резервирования, скажем, добавив к маршруту еще одну пересадку, вы тем самым изменяете и его состояние (например, цена билета становится равной 1024.86).

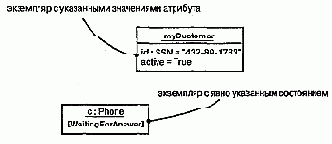

На рис. 13.3 показано, как можно с помощью языка UML изображать значения атрибутов объектов. Так, значение атрибута id объекта myCustomer равно "432-89-1783". В данном случае тип идентификатора (номер социального страхования) показан явно, хотя его можно и опустить (как это сделано для атрибута active = True), поскольку тип содержится в объявлении id в ассоциированном классе объекта myCustomer.

Рис. 13.3 Состояния объекта

С классом можно ассоциировать также автомат, что особенно полезно при моделировании управляемых событиями систем или жизненного цикла класса. В таких случаях можно показать состояние автомата для данного объекта в данный момент времени. Например, на рис. 13.3 показано, что объект с (экземпляр класса Phone) находится в состоянии WaitingForAnswer (ЖдетОтвета), определенном в автомате для класса Phone.

Примечание: Так как объект может одновременно находиться в нескольких состояниях, вы вправе показать весь список текущих состояний.

Состояния

Состояние - это ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, выполняет определенную деятельность или ожидает какого-то события. Объект остается в некотором состоянии в течение конечного отрезка времени. Например, Обогреватель в доме может находиться в одном из четырех состояний: Ожидание (ждет команды "начать обогревать дом").

Активация (газ подается, но не достигнута нужная температура), Активен (газ и вентилятор включены), Выключается (газ не подается, но вентилятор еще включен и удаляет остаточное тепло из системы).

Когда автомат объекта находится в данном состоянии, говорят, что и объект находится в этом состоянии. Например, экземпляр класса Обогреватель может находиться в состоянии Ожидание или Выключается. (Состояние объекта можно визуализировать во взаимодействии, см. главу 13.)

Состояние определяют следующие элементы:

имя - текстовая строка, которая отличает одно состояние от всех остальных. Имя состояния должно быть уникальным внутри объемлющего пакета; действия при входе/выходе - действия, выполняемые при входе в состояние и выходе из него; внутренние переходы - переходы, обрабатываемые без выхода из состояния; подсостояния - внутри состояния могут существовать подсостояния, как непересекающиеся (активизируемые последовательно), так и параллельные (активные одновременно); отложенные события - список событий, которые не обработаны в этом состоянии, а отложены и поставлены в очередь для обработки объектом в некотором другом состоянии.

Примечание: Имя состояния может иметь произвольную длину и включать любые цифры и буквы, а также некоторые знаки препинания (за исключением имеющих специальный смысл, например двоеточия). Имя может занимать несколько строк. На практике оно чаще всего бывает коротким, составленным из одного или нескольких существительных, взятых из словаря моделируемой системы. Первую букву каждого слова в имени состояния принято делать заглавной, например Ожидание или ИдетОтключение.

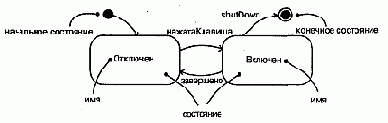

Как показано на рис. 21.2, состояние изображается прямоугольником с закругленными углами.

Рис. 21.2 Состояния

Начальное и конечное состояния. Как видно из рисунка, в автомате объекта могут быть определены два специальных состояния. Во-первых, есть начальное состояние, в котором автомат или подсостояние находятся по умолчанию в исходный момент времени. Изображается оно в виде закрашенного кружка. Во-вторых, есть конечное состояние, в котором завершается выполнение автомата или объемлющего состояния. Оно представлено закрашенным кружком, заключенным в окружность.

Примечание: На самом деле начальное и конечное состояния - это псевдосостояния: они не имеют ни одной из характеристик нормального состояния, кроме имени. Однако переход из начального состояния в конечное может обладать всеми свойствами, включая сторожевое условие и действие (но не событие-триггер).

Состояния действия и состояния деятельности

В потоке управления, моделируемом диаграммой деятельности, происходят различные события. Вы можете вычислить выражение, в результате чего изменяется значение некоторого атрибута или возвращается некоторое значение. Также, например, можно выполнить операцию (см. главы 4 и 9) над объектом (см. главу 15), послать ему сигнал (см. главу 20) или даже создать его или уничтожить. Все эти выполняемые атомарные вычисления называются состояниями (см. главу 21) действия, поскольку каждое из них есть состояние системы, представляющее собой выполнение некоторого действия. Как показано на рис. 19.2, состояния действия изображаются прямоугольниками с закругленными краями. Внутри такого символа можно записывать произвольное выражение.

Рис. 19.2 Состояния действия

Примечание: UML не требует использования какого-либо специального языка для записи таких выражений. Можно просто написать любой структурированный текст, а при необходимости конкретизации заимствовать синтаксис и семантику того или иного языка программирования.

Состояния действия не могут быть подвергнуты декомпозиции. Кроме того, они атомарны. Это значит, что внутри них могут происходить различные события, но выполняемая в состоянии действия работа не может быть прервана. И наконец, обычно предполагается, что длительность одного состояния действия занимает неощутимо малое время.

Примечание: Конечно, в реальном мире для любого вычисления требуется некоторое время и память. Учет этих свойств в модели особенно важен для встроенных систем реального времени. (Моделирование времени и пространства обсуждается в главе 23.)

В противоположность этому состояния деятельности могут быть подвергнуты дальнейшей декомпозиции, вследствие чего выполняемую деятельность можно представить с помощью других диаграмм деятельности. Состояния деятельности не являются атомарными, то есть могут быть прерваны. Предполагается, что для их завершения требуется заметное время. Можно считать, что состояние действия - это частный вид состояния деятельности, а конкретнее - такое состояние, которое не может быть подвергнуто дальнейшей декомпозиции.
А состояние деятельности можно представлять себе как составное состояние, поток управления которого включает только другие состояния деятельности и действий. Взгляните более пристально на внутреннюю структуру состояния деятельности, и вы найдете еще одну диаграмму деятельности. Как видно из рис. 19.3, состояния деятельности и действий обозначаются одинаково, с тем отличием, что у первого могут быть дополнительные части, такие как действия входа и выхода (то есть выполняемые соответственно при входе в состояние и выходе из него), и оно может сопровождаться спецификациями подавтоматов (см. главу 21).

Рис. 19.3 Состояния деятельности

Примечание: Состояния действий и состояния деятельности - это не что иное, как частные случаи состояний автомата. Входя в одно из таких состояний, вы просто выполняете некоторое действие или деятельность, а при выходе управление передается следующему действию или деятельности. Таким образом, состояния деятельности в какой-то мере напоминают стенограмму. Семантически состояние деятельности эквивалентно транзитивному расширению графа деятельности по месту до тех пор, пока не останутся только действия. Тем не менее состояния деятельности важны, поскольку они помогают разбить сложные вычисления на более простые части, точно так же, как операции используются для группировки и повторного использования выражений.

в UML всегда помните, что

При моделировании классов в UML всегда помните, что каждому классу должна соответствовать некоторая реальная сущность или концептуальная абстракция из области, с которой имеет дело пользователь или разработчик. Хорошо структурированный класс обладает следующими свойствами:
является четко очерченной абстракцией некоторого понятия из словаря проблемной области или области решения; содержит небольшой, точно определенный набор обязанностей и выполняет каждую из них; поддерживает четкое разделение спецификаций абстракции и ее реализации; понятен и прост, но в то же время допускает расширение и адаптацию к новым задачам.
Изображая класс в UML, придерживайтесь следующих правил:
показывайте только те его свойства, которые важны для понимания абстракции в данном контексте; разделяйте длинные списки атрибутов и операций на группы в соответствии с их категориями; показывайте взаимосвязанные классы на одной и той же диаграмме.

При моделировании отношений в UML соблюдайте следующие правила:
используйте зависимость, только если моделируемое отношение не является структурным; используйте обобщение, только если имеет место отношение типа "является"; множественное наследование часто можно заменить агрегированием; остерегайтесь циклических отношений обобщения; поддерживайте баланс в отношениях обобщения: иерархия наследования не должна быть ни слишком глубокой (желательно не более пяти уровней), ни слишком широкой (лучше прибегнуть к промежуточным абстрактным классам); применяйте ассоциации прежде всего там, где между объектами существуют структурные отношения.
При изображении отношений в UML руководствуйтесь нижеследующими рекомендациями:
выбрав один из стилей оформления линий (прямые или наклонные), в дальнейшем старайтесь его придерживаться. Прямые линии подчеркивают, что соединения идут от родственных сущностей к одному общему родителю. Наклонные линии позволяют существенно сэкономить пространство в сложных диаграммах. Если вы хотите привлечь внимание к разным группам отношений, применяйте одновременно оба типа линий; избегайте пересечения линий; показывайте только такие отношения, которые необходимы для понимания особенностей группирования элементов модели; скрывайте несущественные (особенно избыточные) ассоциации.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Включая в модель примечания в виде дополнений:
используйте примечания для описания только тех требований, наблюдений, обзоров и пояснений, которые нельзя выразить с помощью стандартных средств UML; используйте примечания в качестве электронной памятки, отслеживая с их помощью ход работы.
Изображая примечания, не перегружайте модель большими объемными комментариями. Если длинный комментарий действительно необходим, помещайте в примечания ссылку на документ, содержащий полный текст.
Расширяя модель за счет новых стереотипов, помеченных значений и ограничений, руководствуйтесь следующими принципами:
определите небольшое число этих механизмов в качестве стандартных для проекта и не позволяйте разработчикам создавать ничего лишнего; выбирайте короткие осмысленные названия для стереотипов и помеченных значений; если точность описания не слишком важна, определяйте ограничения в свободной форме; в противном случае используйте язык ОСL.
Изображая стереотипы, помеченные значения и ограничения, действуйте согласно следующим правилам:
прибегайте к графическим стереотипам только в случае острой необходимости. С помощью стереотипов можно полностью изменить базовую нотацию UML, но тогда уже никто, кроме вас, не поймет модель; подумайте, не стоит ли раскрасить или оттенить графические стереотипы и более сложные пиктограммы. Как правило, чем проще нотация, тем она лучше, и даже самых простых визуальных образов бывает вполне достаточно для передачи смысла.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При разработке диаграмм руководствуйтесь следующими правилами:
помните, что цель создания диаграмм на языке UML - не рисование красивых картинок, а визуализация, специфицирование, конструирование и документирование. Диаграммы - это только одно из средств, помогающих привести разработку программной системы к успешному завершению; не все диаграммы необходимо сохранять. Иногда стоит создавать их "на лету", путем опроса элементов модели, и использовать для анализа системы по мере ее построения. Многие диаграммы такого рода можно будет выбросить после того, как они выполнят свое назначение (хотя семантика, лежащая в их основе, останется частью модели); избегайте избыточных диаграмм, они только загромождают модель; каждая диаграмма должна содержать только необходимые для ее целей детали. Лишняя информация отвлечет внимание читателя от более важных элементов модели; старайтесь не делать диаграммы слишком краткими, если только не хотите представить что-либо на очень высоком уровне абстракции. Чрезмерное упрощение может скрыть детали, важные для понимания модели; поддерживайте баланс между структурными диаграммами и диаграммами поведения. Очень немногие системы являются только статическими или только динамическими; не делайте диаграммы очень большими (если объем превышает несколько печатных страниц, это затрудняет навигацию) или очень маленькими (в последнем случае лучше объединить несколько простых диаграмм в одну); y каждой диаграммы должно быть осмысленное имя, ясно отражающее ее назначение; организуйте диаграммы, группируя их в пакеты в соответствии с представлением; не обременяйте себя форматированием диаграммы - используйте для этого соответствующие инструменты.
Хорошо структурированная диаграмма обладает следующими свойствами:
заостряет внимание на одном аспекте некоторого представления системы; содержит только элементы, существенные для понимания этого аспекта; содержит детали, соответствующие выбранному уровню абстракции (не обременена деталями, без которых можно обойтись); не настолько лаконична, чтобы ввести читателя в заблуждение относительно важных аспектов семантики.
Изображая диаграмму, воспользуйтесь нижеприведенными рекомендациями:
дайте диаграмме имя, соответствующее ее назначению; расположите элементы так, чтобы свести к минимуму число пересечений; пространственно организуйте элементы так, чтобы семантически близкие сущности располагались на диаграмме рядом; используйте примечания и цвет, чтобы привлечь внимание читателя к важным особенностям диаграммы.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая диаграмму классов на языке UML, помните, что это всего лишь графическое изображение статического вида системы с точки зрения проектирования. Взятая в отрыве от остальных, ни одна диаграмма классов не может и не должна охватывать этот вид целиком. Диаграммы классов описывают его исчерпывающе, но каждая в отдельности - лишь один из его аспектов.
Хорошо структурированная диаграмма классов обладает следующими свойствами:
заостряет внимание только на одном аспекте статического вида системы с токи зрения проектирования; содержит лишь элементы, существенные для понимания данного аспекта; показывает детали, соответствующие требуемому уровню абстракции, опуская те, без которых можно обойтись; не настолько лаконична, чтобы ввести читателя в заблуждение относительно важных аспектов семантики.
При изображении диаграммы классов руководствуйтесь следующими правилами:
дайте диаграмме имя, связанное с ее назначением; располагайте элементы так, чтобы свести к минимуму число пересекающиеся линий; пространственно организуйте элементы так, чтобы семантически близкие сущности располагались рядом; чтобы привлечь внимание к важным особенностям диаграммы, используйте примечания и цвет; старайтесь не показывать слишком много разных видов отношений; как правило, в каждой диаграмме классов должны доминировать отношения какого-либо одного вида.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя классификаторы в языке UML, помните, что в вашем распоряжении имеется множество строительных блоков - интерфейсы, классы, компоненты и т.д. Из них вы должны выбрать тот, который наилучшим образом соответствует вашей абстракции. Хорошо структурированный классификатор обладает следующими свойствами:
наделен как структурными, так и поведенческими аспектами; внутренне согласован и слабо связан с другими классификаторами; раскрывает только те особенности, которые необходимы для использующих класс клиентов, и скрывает остальные; его семантика и назначение не допускают неоднозначного толкования; не настолько формализован, чтобы лишить всякой свободы тех, кто будет его реализовывать; специфицирован в достаточной степени, чтобы исключить неоднозначное толкование его назначения.
Изображая классификатор в UML, примите во внимание следующие рекомендации:
показывайте только те его свойства, которые необходимы для понимания абстракции в контексте класса; используйте такие стереотипы, которые наилучшим образом отражают назначение классификатора.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя в UML более сложные отношения, помните, что в вашем распоряжении находится широкий спектр строительных блоков, от простых ассоциаций до многообразных свойств навигации, квалификации, агрегирования и т.д. Старайтесь выбирать наиболее адекватный вашим целям тип и уровень детализации отношений. Хорошо структурированное отношение обладает следующими характеристиками:
раскрывает только такие особенности, которые необходимы для использования отношения клиентом, и скрывает все остальные; однозначно отражает свое назначение и семантику; не слишком детализировано, чтобы не ограничивать свободу программиста, реализующего модель; не слишком упрощено, чтобы значение данного отношения не стало расплывчатым.
Изображая отношение в UML, руководствуйтесь следующими принципами:
показывайте только такие его свойства, которые необходимы для понимания абстракции в соответствующем контексте; выбирайте подходящий стереотип, который лучше всего выражает назначение данного отношения.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя интерфейс на языке UML, помните, что он должен описывать некоторый стыковочный узел системы, отделяя спецификацию от реализации. Хорошо структурированный интерфейс характеризуется следующими свойствами:
одновременно обладает простотой и завершенностью, то есть содержит все операции, необходимые и достаточные для специфицирования конкретного сервиса; понятен, то есть содержит информацию, достаточную для его применения, и не требует для этого обращения к его реализации и примерам использования; содержит информацию, достаточную для понимания пользователем основных свойств, но не перегружен сведениями, касающимися деталей всех операций.
Изображая интерфейс на языке UML, руководствуйтесь приведенными ниже правилами:
используйте сокращенную нотацию, если надо просто показать наличие стыковочного узла в системе. Чаще всего она применяется при работе с компонентами, а не с классами; расширенную форму применяйте в случае, если надо визуализировать детали самого сервиса. Чаще всего это нужно делать при специфицировании стыковочных узлов в системе, содержащей пакеты или подсистемы.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя пакеты в UML, помните, что они нужны только для организации элементов вашей модели. Если имеются абстракции, непосредственно материализуемые как объект в системе, не пользуйтесь пакетами. Вместо этого применяйте такие элементы моделирования, как классы или компоненты. Хорошо структурированный пакет характеризуется следующими свойствами:
он внутренне согласован и очерчивает четкую границу вокруг группы родственных элементов; он слабо связан и экспортирует в другие пакеты только те элементы, которые они действительно должны "видеть", а импортирует лишь элементы, которые необходимы и достаточны для того, чтобы его собственные элементы могли работать; глубина вложенности пакета невелика, поскольку человек не способен воспринимать слишком глубоко вложенные структуры; владея сбалансированным набором элементов, пакет по отношению к другим пакетам в системе не должен быть ни слишком большим (если надо, расщепляйте его на более мелкие), ни слишком маленьким (объединяйте элементы, которыми можно манипулировать как единым целым).
Изображая пакет в UML, руководствуйтесь следующими принципами:
применяйте простую форму пиктограммы пакета, если не требуется явно раскрыть его содержимое; раскрывая содержимое пакета, показывайте только те элементы, которые абсолютно необходимы для понимания его назначения в данном контексте; моделируя с помощью пакетов сущности, относящиеся к управлению конфигурацией, раскрывайте значения меток, связанных с номерами версий.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя экземпляры на языке UML, помните, что каждый из них должен обозначать конкретную материализацию некоторой абстракции (обычно - класса, компонента, узла, прецедента или ассоциации). Хорошо структурированный экземпляр обладает следующими свойствами:
явно ассоциирован с конкретной абстракцией; имеет уникальное имя, взятое из словаря предметной области или области решения.
Изображая экземпляры в UML, руководствуйтесь следующими принципами:
всегда показывайте имя абстракции, которой принадлежит экземпляр, если это не очевидно из контекста; показывайте стереотип, роль или состояние экземпляра, только если это необходимо для понимания объекта в данном контексте. В таких случаях организуйте длинные списки атрибутов экземпляра, группируя их вместе с их значениями в соответствии с категориями.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая диаграммы объектов на языке UML, помните, что каждая такая диаграмма - это всего лишь графическое представление статического вида системы с точки зрения проектирования или процессов. Это означает, что ни одна отдельно взятая диаграмма объектов не в состоянии передать всю заключенную в этих видах информацию. На самом деле во всех системах, кроме самых тривиальных, существуют сотни, а то и тысячи объектов, большая часть которых анонимна. Полностью специфицировать все объекты системы и все способы, которыми они могут быть ассоциированы, невозможно. Следовательно, диаграммы объектов должны отражать только некоторые конкретные объекты или прототипы, входящие в состав работающей системы.
Хорошо структурированная диаграмма объектов характеризуется следующими свойствами:
акцентирует внимание на одном аспекте статического вида системы с точки зрения проектирования или процессов; представляет лишь один из кадров динамического сценария, показанного на диаграмме взаимодействия; содержит только существенные для понимания данного аспекта элементы; уровень ее детализации соответствует; уровню абстракции системы. (Показывайте только те значения атрибутов и дополнения, которые существенны для понимания); не настолько лаконична, чтобы ввести читателя в заблуждение относительно важной семантики.
Изображая диаграмму объектов, придерживайтесь следующих правил:
давайте ей имя, соответствующее назначению; располагайте элементы так, чтобы число пересечений было минимальным; располагайте элементы так, чтобы семантически близкие сущности оказывались рядом; используйте примечания и цвет для привлечения внимания к важным особенностям диаграммы; включайте в описания каждого объекта значения, состояния и роли, если это необходимо для понимания ваших намерений.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя взаимодействия на языке UML, помните, что они отражают динамические аспекты совокупности объектов. Хорошо структурированное взаимодействие обладает следующими свойствами:
является достаточно простым и охватывает только такие объекты, в результате совместной работы которых достигается поведение более значимое, чем сумма его составных частей; обладает четко определенным контекстом. Это может быть контекст операции, класса или системы в целом; является эффективным и реализует описываемое поведение при оптимальных затратах времени и ресурсов; легко адаптируется для применения в различных задачах: элементы взаимодействия, которые с большой вероятностью могут изменяться, должны быть изолированы, что облегчит задачу модификации в будущем; доступно, не грешит запутанностью, обходится без скрытых побочных эффектов или неочевидной семантики.
При рисовании диаграммы взаимодействия в UML руководствуйтесь следующими принципами:
выберите аспект взаимодействия, на котором требуется акцентировать внимание. Это может быть либо временное упорядочение сообщений, либо их последовательность в контексте той или иной структурной организации объектов. Нельзя показать то и другое одновременно; указывайте только такие свойства объектов (значения атрибутов, роли и состояния), которые важны для понимания взаимодействия в выбранном контексте; отображайте только такие свойства сообщений (параметры, семантику параллелизма или возвращаемое значение), которые необходимы для понимания взаимодействия в выбранном контексте.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя прецеденты в UML, помните, что каждый из них должен представ лять некоторое четко идентифицируемое поведение системы или ее части. Хоро шо структурированный прецедент обладает следующими свойствами:
именует простое, идентифицируемое и в некоторой степени атомарное пове дение системы или ее части; выделяет общее поведение, извлекая его из всех прецедентов, которые его включают; выделяет вариации, помещая некоторое поведение в другие прецеденты, которые его расширяют; описывает поток событий в степени, достаточной для понимания посторонним читателем; описывается с помощью минимального набора сценариев, специфицирующих его нормальную и дополнительную семантику.
Изображая прецеденты в UML, пользуйтесь следующими правилами:
показывайте только такие прецеденты, которые важны для понимания поведения системы или ее части в данном контексте; показывайте только те актеры, которые связаны с этими прецедентами.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая диаграммы прецедентов в UML, помните, что каждая из них является всего лишь графическим представлением статического вида системы с точки зрения прецедентов. Это означает, что ни одна диаграмма прецедентов, взятая в отдельности, не может, да и не должна охватывать весь этот вид целиком. В совокупности диаграммы прецедентов дают полное представление о виде системы с точки зрения прецедентов, а каждая из них в отдельности - только об одном из его аспектов.
Хорошо структурированная диаграмма прецедентов обладает следующими свойствами:
акцентирует внимание только на одном аспекте статического вида системы с точки зрения прецедентов; содержит только такие прецеденты и актеров, которые важны для понимания этого аспекта; содержит только такие детали, которые соответствуют данному уровню абстракции; следует показывать только те дополнения (например, точки расширения), которые необходимы для понимания системы; не настолько лаконична, чтобы ввести читателя в заблуждение относительно важной семантики.
При изображении диаграммы прецедентов руководствуйтесь следующими принципами:
дайте ей имя, соответствующее назначению; расположите элементы так, чтобы свести к минимуму число пересечений; пространственно организуйте элементы так, чтобы семантически близкие сущности физически располагались рядом; используйте примечания и цвет, чтобы привлечь внимание читателя к важным особенностям диаграммы; старайтесь не показывать слишком много видов отношений. В общем случае, если есть много сложных отношений включения и расширения, выделите их в отдельную диаграмму.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая диаграммы взаимодействий в UML, помните, что и диаграммы последовательностей, и диаграммы кооперации являются проекциями динамических аспектов системы на одну и ту же модель. Ни одна диаграмма взаимодействий, взятая в отдельности, не может охватить все динамические аспекты. Для моделирования динамики системы в целом, равно как и ее подсистем, операций, классов, прецедентов и коопераций, лучше использовать сразу несколько диаграмм взаимодействий.
Хорошо структурированная диаграмма взаимодействий обладает следующими свойствами:
акцентирует внимание только на одном аспекте динамики системы; содержит только такие прецеденты и актеры, которые важны для понимания этого аспекта; содержит только такие детали, которые соответствуют данному уровню абстракции, и только те дополнения, которые необходимы для понимания системы; не настолько лаконична, чтобы ввести читателя в заблуждение относительно важных аспектов семантики.
При изображении диаграммы взаимодействий следует пользоваться нижеприведенными рекомендациями:
дайте ей имя, соответствующее ее назначению; используйте диаграмму последовательностей, если хотите подчеркнуть временную упорядоченность сообщений, и диаграмму кооперации - если хотите подчеркнуть структурную организацию участвующих во взаимодействии объектов; расположите элементы так, чтобы свести к минимуму число пересечений; пространственно организуйте элементы так, чтобы семантически близкие сущности на диаграмме располагались рядом; используйте примечания и цвет, чтобы привлечь внимание читателя к важным особенностям диаграммы; не злоупотребляйте ветвлениями. Сложные ветвления лучше показывать на диаграммах деятельности.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая в UML диаграммы деятельности, не забывайте, что они лишь моделируют срез некоторых динамических аспектов поведения системы. С помощью единственной диаграммы деятельности никогда не удастся охватить все динамические аспекты системы. Вместо этого следует использовать разные диаграммы деятельности для моделирования динамики рабочих процессов или отдельных операций.
Диаграмму деятельности можно признать хорошо структурированной, если она:
сконцентрирована на описании одного аспекта динамики системы; содержит только те элементы, которые существенны для понимания этого аспекта; представляет лишь те детали, которые соответствуют своему уровню абстракции; не должно быть дополнений, которые не являются необходимыми для понимания; не настолько кратка, чтобы читатель упустил из виду важные аспекты семантики.
Рисуя диаграмму деятельности, руководствуйтесь следующими принципами:
дайте диаграмме имя, соответствующее ее назначению; начинайте с моделирования главного потока. Ветвления, параллельность и траектории объектов являются второстепенными деталями, которые можно изобразить на отдельной диаграмме; располагайте элементы так, чтобы число пересечений было минимальным; используйте примечания и закраску, чтобы привлечь внимание к важным особенностям диаграммы.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При моделировании событий исходите из следующих соображений:
стройте иерархию сигналов так, чтобы можно было воспользоваться общими для них свойствами; не прибегайте к посылке сигналов и тем более к возбуждению исключений, если позволительно обойтись обычным потоком управления; не забывайте ассоциировать подходящий автомат с каждым элементом, который может получать события; обязательно моделируйте не только те элементы, которые могут получать события, но и те, которые могут их посылать.
Изображая событие в UML, в общем случае моделируйте иерархии событий явно, а их использование специфицируйте на заднем плане тех классов или операций, которые посылают или получают событие.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При моделировании автоматов в UML помните, что каждый автомат представляет динамические аспекты поведения отдельного объекта - как правило, экземпляра класса, прецедента или системы в целом. Хорошо структурированный автомат обладает следующими свойствами:
он прост и не содержит избыточных состояний или переходов; имеет ясный контекст и потому может получить доступ ко всем объектам, видимым из объемлющего объекта (такие соседи должны использоваться только при необходимости обеспечить поведение, специфицированное автоматом); эффективен и реализует моделируемое поведение с оптимальным балансом времени и ресурсов в соответствии с требованиями, которые накладывают выполняемые им действия; легок для понимания, в частности потому, что имена всех состояний и пере- ходов взяты из словаря системы (см. главу 4); его глубина вложенности не слишком велика (ограничивается одним-двумя уровнями для обработки наиболее сложных аспектов поведения); использует параллельные состояния в умеренном количестве, поскольку ак-тивные объекты зачастую подходят лучше.
Изображая автомат в UML, руководствуйтесь следующими принципами:
избегайте пересекающихся переходов; раскрывайте составные состояния в месте расположения только в том случае, если это делает диаграмму более понятной.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Хорошо структурированный активный класс и активный объект обладают следующими свойствами:
представляют независимый поток управления, который максимально использует потенциальные возможности истинного параллелизма в системе; не настолько мелки, чтобы требовать наличия множества других активных элементов, которое может привести к переусложненной и нестабильной архитектуре процессов; аккуратно управляют коммуникацией между активными элементами, выбирая наиболее подходящий случаю механизм - синхронный или асинхронный; исходят из трактовки каждого объекта как критической области, используя подходящие синхронизирующие свойства для сохранения его семантики в присутствии нескольких потоков управления; явно разграничивают семантику процесса и нити.
Рисуя в UML активный класс или активный объект:
показывайте только те атрибуты, операции и сигналы, которые важны для понимания абстракции в соответствующем контексте; явно показывайте все синхронизирующие свойства операции.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Хорошо структурированная модель с пространственно-временными свойствами обладает следующими особенностями:
описывает только те пространственно-временные свойства, которые необходимы и достаточны для понимания желаемого поведения системы; централизует использование этих свойств, так чтобы их легко было найти и модифицировать.
Изображая в UML пространственное или временное свойство, руководствуйтесь следующими принципами:
давайте отметкам времени (то есть соответствующим сообщениям) осмысленные имена; проводите явное различие между временными выражениями, значениями которых является абсолютное и относительное время; пространственные свойства показывайте преимущественно с помощью помеченных значений. Вложенную форму применяйте только тогда, когда важно визуализировать местонахождение элементов в развернутой системе.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При создании диаграммы состояний в UML не забывайте, что все диаграммы -это лишь проекции динамических аспектов одной и той же системы. Одна диаграмма состояний может описать семантику одного реактивного объекта, но никогда - семантику всей системы, за исключением самых тривиальных случаев.
Хорошо структурированная диаграмма состояний обладает следующими свойствами:
сосредоточена на описании какого-либо одного аспекта динамики системы; содержит только те элементы, которые существенны для понимания этого аспекта; описывает лишь детали, которые соответствуют своему уровню абстракции; сбалансированно использует стилистику машин Мили и Мура.
При изображении диаграммы состояний пользуйтесь следующими рекомендациями:
дайте ей имя, соответствующее назначению; начинайте с моделирования устойчивых состояний объекта, затем переходите к допустимым переходам состояний. Ветвления, параллельность и траектории объектов являются второстепенными деталями, которые можно изобразить на отдельной диаграмме; располагайте элементы так, чтобы число пересечений было минимальным.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Моделируя компоненты в UML, помните, что вы моделируете физические аспекты системы. Хорошо структурированный компонент обладает следующими свойствами:
предоставляет четкую абстракцию некоторой сущности, которая является частью физического аспекта системы; предоставляет реализацию небольшого, хорошо определенного набора интерфейсов; включает набор классов, которые, действуя совместно, реализуют семантику интерфейсов изящно и экономно; слабо связан с другими компонентами; как правило, компоненты моделируются только совместно с отношениями зависимости и реализации.
Изображая компонент в UML, руководствуйтесь следующими правилами:
применяйте свернутую форму интерфейса, если только не возникает острой необходимости раскрыть операции, предлагаемые этим интерфейсом; показывайте только те интерфейсы, которые необходимы для понимания назначения компонента в данном контексте; в тех случаях, когда вы используете компоненты для моделирования библиотек и исходного кода, указывайте помеченные значения, относящиеся к контролю версий.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Хорошо структурированный узел обладает следующими свойствами:
представляет четкую абстракцию некоей сущности из словаря аппаратных средств области решения; декомпозирован только до уровня, необходимого для того, чтобы донести ваши идеи до читателя; раскрывает только те атрибуты и операции, которые относятся к моделируемой области; явно показывает, какие компоненты на нем развернуты; связан с другими узлами способом, отражающим топологию реальной системы.
Изображая узел в UML, руководствуйтесь следующими принципами:
определите для своего проекта или организации в целом набор стереотипов с подходящими пиктограммами, которые несут очевидную для читателя смысловую нагрузку; показывайте только те атрибуты и операции (если таковые существуют), которые необходимы для понимания назначения узла в данном контексте.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При моделировании коопераций в UML помните, что каждая кооперация должна представлять реализацию прецедента или операции либо служить автономным механизмом на уровне всей системы. Хорошо структурированная кооперация обладает следующими свойствами:
включает структурную и поведенческую составляющие; представляет собой четкую абстракцию некоторого взаимодействия в системе; редко является полностью независимой - обычно перекрывается со структурными элементами других коопераций; проста и легка для понимания.
Изображая кооперацию в UML, пользуйтесь следующими правилами:
явно прорисовывайте кооперацию только тогда, когда это необходимо для понимания ее отношений с другими кооперациями, классификаторами, операциями или системой в целом. В остальных случаях используйте кооперации, но оставляйте их на заднем плане модели; организуйте кооперации в соответствии с представляемыми ими классификаторами или операциями либо помещайте в пакеты, ассоциированные с системой в целом.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При моделировании образцов в UML помните, что они работают на многих уровнях абстракции, начиная от отдельных классов и кончая системой в целом. Самые интересные виды образцов - это механизмы и каркасы. Хорошо структурированный образец обладает следующими свойствами:
решает типичную проблему типичным способом; включает структурную и поведенческую составляющие; раскрывает элементы управления и стыковки, с помощью которых его можно настроить на разные контексты;. является атомарным, то есть не разбивается на меньшие образцы; охватывает разные индивидуальные абстракции в системе.
Изображая образец в UML, руководствуйтесь следующими правилами:
раскрывайте те его элементы, которые необходимо адаптировать для применения в конкретном контексте; делайте образец доступным, приводя прецеденты его использования, а также способы настройки.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создавая в UML диаграммы компонентов, помните, что каждая такая диаграмма - это графическое представление статического вида системы с точки зрения реализации. Ни одна отдельно взятая диаграмма компонентов не должна показывать все, что известно о системе. Собранные вместе, диаграммы компонентов дают полное представление о системе с точки зрения реализации, по отдельности же каждая диаграмма описывает лишь один аспект.
Хорошо структурированная диаграмма компонентов обладает следующими свойствами:
фокусирует внимание на каком-то одном аспекте статического представления системы с точки зрения реализации; содержит только те элементы, которые существенны для понимания этого аспекта; раскрывает только те детали, которые находятся на выбранном уровне абстракции; не является настолько краткой, чтобы скрыть от читателя важную семантику.
Изображая диаграмму компонентов, руководствуйтесь следующими правилами:
дайте ей имя, соответствующее назначению; располагайте элементы так, чтобы число пересечений было минимальным; располагайте элементы так, чтобы семантически близкие сущности оказывались рядом; используйте примечания и цвет для привлечения внимания к важным особенностям диаграммы; с осторожностью подходите к использованию стереотипных элементов. Выберите ряд общих для вашего проекта (или организации в целом) пиктограмм и последовательно их применяйте.
[Предыдущая глава]
[Содержание]
[Следующая глава]

При создании в UML диаграмм развертывания помните, что они являются всего лишь графическим представлением статического вида системы с точки зрения развертывания. Это значит, что ни одна диаграмма, взятая сама по себе, не может описать все, что относится к развертыванию системы. Собранные вместе, диаграммы развертывания дают полное представление о системе с соответствующей точки зрения, по отдельности же каждая диаграмма описывает лишь какой-то один аспект.
Хорошо структурированная диаграмма развертывания обладает следующими свойствами:
сосредоточена на каком-то одном аспекте статического вида системы с точки зрения развертывания; содержит только те элементы, которые существенны для понимания этогоаспекта; раскрывает только те детали, которые присутствуют на выбранном уровне абстракции; не является настолько краткой, чтобы скрыть от читателя важную семантику.
Изображая диаграмму развертывания, пользуйтесь следующими правилами:
дайте диаграмме имя, соответствующее ее назначению; располагайте элементы так, чтобы число пересечений было минимальным; располагайте элементы так, чтобы семантически близкие сущности оказывались рядом; используйте примечания и цвет, чтобы привлечь внимание к важным особенностям диаграммы; с осторожностью подходите к использованию стереотипных элементов. Выберите ряд общих для вашего проекта или организации пиктограмм и применяйте их всюду единообразно.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Важно выбрать правильное множество моделей для визуализации, специфицирования, конструирования и документирования системы. Хорошо структурированная модель:
дает упрощенное представление реальности с одной относительно независимой точки зрения; самодостаточна, то есть не требует для понимания ее семантики никакой дополнительной информации; слабо связана с другими моделями посредством отношений трассировки; коллективно (совместно с другими смежными моделями) дает полное представление обо всех артефактах системы.
Столь же важно бывает представить сложную систему в виде декомпозиции хорошо структурированных подсистем. Хорошо структурированная система:
функционально, логически и физически связна; может быть разложена на почти независимые подсистемы, которые сами являются системами на более низком уровне абстракции; может быть визуализирована, специфицирована, сконструирована и документирована в виде набора взаимосвязанных, неперекрывающихся моделей.
Для моделей в UML не предусмотрено специального графического представления (за исключением пиктограмм стереотипных пакетов), хотя инструментальные средства обычно изображают в виде пакетов, каждому из которых соответствует разбиение элементов системы с определенной точки зрения.
При изображении системы или подсистемы в UML:
используйте каждую из них как начальную точку для всех артефактов, ассоциированных с ней; показывайте только основные виды агрегирования между системой и ее подсистемами; выносите детали связей между ними на диаграммы более низкого уровня.
[Предыдущая глава]
[Содержание]
[Следующая глава]

Создание, модификация и уничтожение

Чаще всего участвующие во взаимодействии объекты существуют на протяжении всего взаимодействия. Но иногда объекты приходится создавать (с помощью сообщения create) и уничтожать (с помощью сообщения destroy). Сказанное относится и к связям: отношения между объектами могут возникать и исчезать. Чтобы отметить, что объекты или связи появились либо пропали в ходе взаимодействия, к элементу присоединяют одно из следующих ограничений (см. главу 6):

new (новый) - показывает, что данный экземпляр или связь создается во время выполнения объемлющего взаимодействия; destroyed (уничтоженный) - экземпляр или связь уничтожается до завершения выполнения объемлющего взаимодействия; transient (временный) - экземпляр или связь создается во время выполнения объемлющего взаимодействия и уничтожается до его завершения.

Во время взаимодействия значение атрибутов объекта, его состояние или роли, как правило, изменяются. Это можно отобразить, создавая копии объекта с другими значениями атрибутов, состоянием и ролями. При этом на диаграмме последовательностей все вариации объекта должны быть расположены на одной и той же линии жизни (см. главу 18). На диаграмме взаимодействий их нужно связать друг с другом посредством сообщения со стереотипом become (см. главу 13).
